Блок «АКВАРОБОТ ТУРБИ М» предназначены для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных и погружных (в том числе вибрационных, кроме ТУРБИ М1 и ТУРБИ М3 однопороговый) насосов мощностью до 1,5 кВт, также они могут быть использованы как устройства защиты устройства от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).

Блок управления автоматически включает оборудование при скорости потока более 2 л/мин или при падении давления ниже Рмин, и, с тридцатисекундной задержкой, отключает устройство при скорости потока менее 2 л/мин.

При наличии небольших утечек в системе водоснабжения, при падении давления до заданной величины Рмин устройство включает насос на 30 секунд, восстанавливая давление в системе.

Блок «АКВАРОБОТ ТУРБИ М1» управляет работой насосного оборудования по потоку и минимальному давлению Рмин.

Принцип работы устройства

Принцип действия устройства заключается в том, что при прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока. Геркон при сближении с магнитами, расположенными в лопастях турбины, получает импульсы и подает их в микроконтроллер. Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом оборудование качает воду непрерывно, создавая в системе давление, величина которого зависит от параметров устройства, емкости и схемы подключения гидроаккумулятора. При прекращении потока воды или снижении его скорости до 2 л/мин, вращение турбины датчика потока прекращается, и силовое реле по команде микроконтроллера выключает насос с тридцатисекундной задержкой. При отсутствии потока воды, блок управления автоматически выключает оборудование, обеспечивая тем самым защиту от «сухого хода».

После перехода в режим предварительной аварии, при отсутствии воды, устройство производит серию автоматических пробных пусков через 5, 20, 60 минут и далее через 6, 12, 24 часов. При появлении воды во время любого из пробных пусков, устройство автоматически включает насос, переводя его в режим накачки.

Блок «АКВАРОБОТ ТУРБИ М» предназначены для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных и погружных (в том числе вибрационных, кроме ТУРБИ М1 и ТУРБИ М3 однопороговый) насосов мощностью до 1,5 кВт, также они могут быть использованы как устройства защиты устройства от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).

Блок управления автоматически включает оборудование при скорости потока более 2 л/мин или при падении давления ниже Рмин, и, с тридцатисекундной задержкой, отключает устройство при скорости потока менее 2 л/мин.

При наличии небольших утечек в системе водоснабжения, при падении давления до заданной величины Рмин устройство включает насос на 30 секунд, восстанавливая давление в системе.

Блок «АКВАРОБОТ ТУРБИ М1» управляет работой насосного оборудования по потоку и минимальному давлению Рмин.

Принцип работы устройства

Принцип действия устройства заключается в том, что при прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока. Геркон при сближении с магнитами, расположенными в лопастях турбины, получает импульсы и подает их в микроконтроллер. Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом оборудование качает воду непрерывно, создавая в системе давление, величина которого зависит от параметров устройства, емкости и схемы подключения гидроаккумулятора. При прекращении потока воды или снижении его скорости до 2 л/мин, вращение турбины датчика потока прекращается, и силовое реле по команде микроконтроллера выключает насос с тридцатисекундной задержкой. При отсутствии потока воды, блок управления автоматически выключает оборудование, обеспечивая тем самым защиту от «сухого хода».

После перехода в режим предварительной аварии, при отсутствии воды, устройство производит серию автоматических пробных пусков через 5, 20, 60 минут и далее через 6, 12, 24 часов. При появлении воды во время любого из пробных пусков, устройство автоматически включает насос, переводя его в режим накачки.

Источник

Комплект автоматики АКВАРОБОТ ТУРБИ M1

Комплект автоматики АКВАРОБОТ ТУРБИ-М1 с гидроаккумулятором 2 л предназначен для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных насосов мощностью до 1,5 кВт, а также их защиты от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).

Блок управления автоматически включает насос при скорости потока более 2 л/мин и с тридцатисекундной задержкой отключает его при скорости потока менее 2 л/мин. При наличии небольших утечек в системе водоснабжения, если давление в системе упало ниже заданной величины Рмин, устройство включает насос на 30 секунд, восстанавливая давление в системе.

Алгоритм работы блока управления

Функциональные возможности устройства

Обеспечивает включение и выключение устройства при понижении напряжения электросети вплоть до 170 В.

Комплект автоматики АКВАРОБОТ ТУРБИ-М1 с гидроаккумулятором 2 л предназначен для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных насосов мощностью до 1,5 кВт, а также их защиты от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).

Блок управления автоматически включает насос при скорости потока более 2 л/мин и с тридцатисекундной задержкой отключает его при скорости потока менее 2 л/мин. При наличии небольших утечек в системе водоснабжения, если давление в системе упало ниже заданной величины Рмин, устройство включает насос на 30 секунд, восстанавливая давление в системе.

Алгоритм работы блока управления

Функциональные возможности устройства

Обеспечивает включение и выключение устройства при понижении напряжения электросети вплоть до 170 В.

Источник

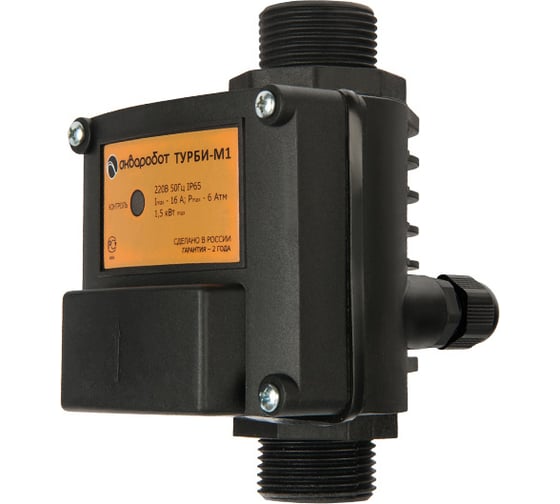

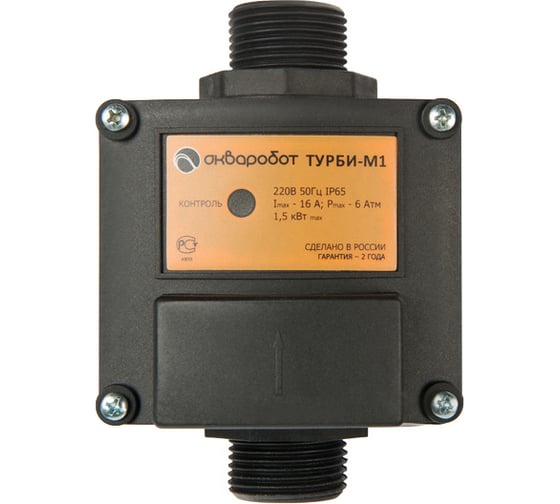

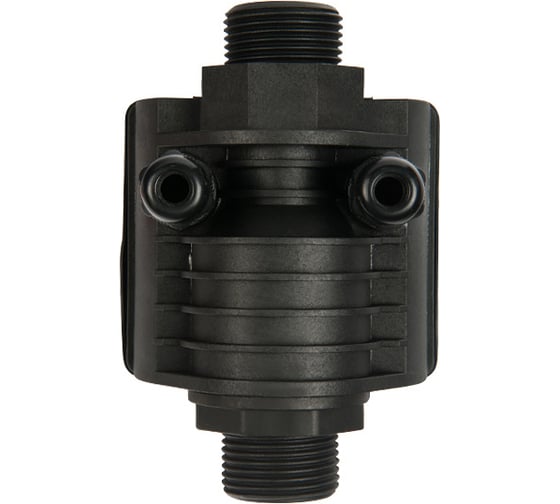

Блок управления насосом ТУРБИ-М1 Unipump 77004

Спишите до 877 р. бонусами Начислим 21 бонус

Блок управления насосом ТУРБИ-М1 Unipump 77004 используется для управления работой однофазных поверхностных и погружных, вибрационных насосов мощностью до 1,5 кВт. Оснащен защитой от сухого хода, падения напряжения и других внештатных ситуаций. Перекачиваемая вода должна быть чистая, допустимый размер примесей – 1 мм.

Преимущества:

Включает насос при открытии крана по протоку воды или по давлению 1,5 атм.

Выключает насос при закрытии крана с задержкой 15сек.

Монтаж в любом положении (вертикальный, горизонтальный), а так же лёгкая установка без дополнительных приспособлений.

Бесперебойная работа при пониженном напряжении до 170В.

Турбинный датчик потока.

Электронный датчик давления.

Широкий диапазон использования.

Дополнительные технические характеристики
