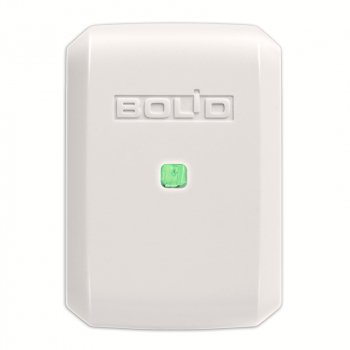

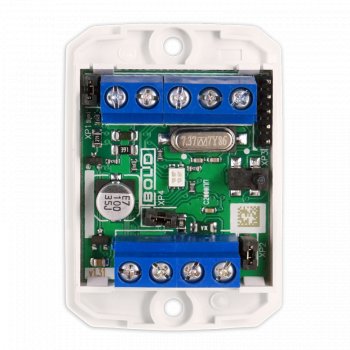

С2000-ПП Преобразователь протокола RS-485 системы Орион в RS-485 Modbus-RTU
Купить по клубной цене
Преобразователь протокола RS-485 системы Орион в RS-485 Modbus-RTU
Назначение: преобразователь протокола «С2000-ПП» предназначен для работы в составе ИСО «Орион» для интеграции с оборудованием сторонних производителей по интерфейсу Modbus RTU или для передачи событий ИСО «Орион» на передатчик RS-202TD в протоколе Ademco Contact ID
Основные особенности С2000-ПП:
Технические характеристики:
С-2000-ПП
Преобразователь протокола Болид С-2000-ПП предназначен для интеграции системы охранно-пожарной сигнализации системы «Орион» в объектовое оборудование сторонних производителей по интерфейсу Modbus RTU, для передачи событий на передатчик RS-202TD в протоколе Ademco Contact ID, мониторинга событий в системе Орион, управления включением/выключением реле, взятием/снятием зон и разделов.
Параметры интерфейса RS-485 «Орион»:
Параметры интерфейса «Modbus/TD» (Шлюз Modbus):
Параметры интерфейса RS-202TD:
База данных С2000-ПП позволяет поддерживать:
Болид С-2000-ПП подключается к интерфейсу RS-485 ИСО «Орион» без пульта управления C2000М. При этом могут быть использованы только приборы, поддерживающие автономный режим работы. Количество приборов ограничивается Базой данных модели: максимальным количеством зон, разделов, реле, пользователей.
В этом включении устройство может принимать команды на включение/выключение реле или на изменение состояния зоны/раздела охраны от внешнего оборудования сторонних производителей по интерфейсу RS-485 по протоколу ModBus RTU, преобразовывать их в протокол ИСО «Орион» и передавать приборам, к которым эти зоны и реле относятся. Кроме этого, преобразователь может принимать 251 тип сообщений от приборов ИСО «Орион» и транслировать их по интерфейсу RS-485 по протоколу ModBus RTU на внешнее оборудование. Так же вместо обмена по интерфейсу RS-485 ModBus данная модель предусматривает преобразование сообщений от приборов ИСО «Орион» в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик «Риф Стринг RS-202TD»
Болид С-2000-ПП включается как один из приборов ИСО «Орион» под контролем пульта управления С2000М (версия 2.05 и выше).
Поступающие от оборудования сторонних производителей по протоколу ModBus RTU команды на включение/выключение реле или изменение состояния зоны/раздела охраны, сопоставленные со своей Базой данных, устройство передаёт пульту С2000М, который транслирует их соответствующим приборам системы «Орион». Для расширения Базы данных, по которой ведется обмен, к С2000М может быть подключено несколько приборов данной модели. Отдельный режим работы данного устройства предусматривает преобразование сообщений от приборов ИСО «Орион» в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик «Риф Стринг RS-202TD».
Преобразователь протокола
С2000-ПП
С2000-ПП Преобразователь протокола
Преобразователь протокола «С2000-ПП» предназначен для работы в составе ИСО «Орион» для интеграции с оборудованием сторонних производителей по интерфейсу Modbus RTU или для передачи событий ИСО «Орион» на передатчик RS-202TD в протоколе Ademco Contact ID
Особенности:
— Передает на внешнее оборудование состояние реле, зон и разделов ИСО «Орион» с пультом «С2000M» или без пульта «С2000M» (в соответствии со своей Базой данных)
— Передает на внешнее оборудование количественные значения параметров: температура/ влажность/напряжение/ток/количество импульсов
— Принимает внешние команды на изменение состояния зон и разделов или включение/выключение реле приборов ИСО «Орион» с пультом «С2000M» или без пульта «С2000M» (в соответствии со своей Базой данных)
— Передаёт сообщения от приборов ИСО «Орион» на радиоканальный передатчик «Риф Стринг RS-202TD» для организации пультовой охраны
— Допускается подключение нескольких «С2000-ПП» к пульту «С2000M» на свободные адреса в ИСО «Орион»
Параметры интерфейса RS-485 «Орион»
— тип интерфейса RS-485
— тип протокола «Орион»
— скорость передачи 9600 бит/с
— количество стоповых бит 1
— контроль четности нет нет
— максимальная длина пакета 75 байт
Параметры интерфейса RS-202TD
— тип интерфейса RS-485
— тип протокола Contact ID
— скорость передачи 9600 бит/с
— количество стоповых бит 1
— контроль четности нет нет
— максимальная длина пакета 14 байт
Технические характеристики:
— База данных количество
реле до 255
количество зон до 512
количество разделов до 64
количество идентификаторов пользователей до 64
количество событий (размер кольцевого буфера событий) 256
— Питание прибора от внешнего источника постоянного тока
— Напряжение питания 10,2. 15,0 В
— Ток потребления при напряжении питания 12 VDC не более 30 мА
— Программирование прибора
Параметры протокола интерфейса RS-485 программа «RS485Setting.exe»
Параметры протокола интерфейса Modbus программа «UProg.exe»
Параметры Базы данных программа «UProg.exe»
— Время технической готовности не более 3 с
— Рабочий диапазон температур от минус 30 до +50 °C
— Степень защиты корпуса IР41

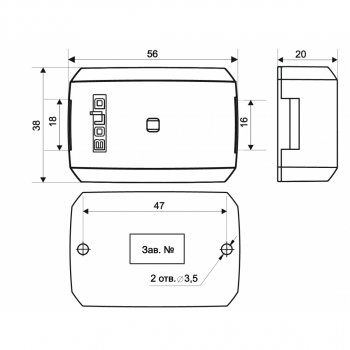

— Габаритные размеры 55x36x22 мм
— Масса 50 г
— Срок службы не менее 10 лет
— Тип подключения к прибору клеммная колодка под винт, провод от 0,4 до 3,0 кв.мм
— Способ монтажа настенный навесной
Преобразователь протокола С2000-ПП производства компании Болид по цене 1 123,20 RUB с быстрой доставкой по Москве и в любой город России от интернет-магазина Сатро-Паладин. У нас вы можете прочитать подробное описание, посмотреть технические характеристики и найти сертификаты и ознакомиться с реальными отзывами покупателей. Не нашли подходящую модель, отправьте заявку на подбор похожих товаров. Мы производим не только поставку, но и монтаж, разработку проекта и сервисное обслуживание.
forum-bolid.ru
С2000-ПП
Здесь собраны ссылки на различные видеоуроки.
Эти и другие видео доступны на канале НВП Болид
В ходе вебинара слушатели могут ознакомиться с особенностями перехода на АРМ «Орион Про» 1.20 и новым функционалом учёта посетителей.
АРМ.
ПО Версии 1.xx представляет собой демона (службу) который ведет опрос устройств С2000-ПП и сохраняет полученные события в БД SQLite.
Состав:
vlog 1.xx — демон осуществляющий опрос устройств и сохраняющий события в БД.
vconf 1.xx — конфигуратор БД.
У Болида преобразователи в.
Тестируем преобразователь ПП для интеграции ИСО ОРИОН в систему диспетчеризации.
Спасибо за ответ, pet-and.
Для того, чтобы появились события об изменении состояния реле, необходимо в самих приборах, с помощью УПрога,
включить пункт «формировать событие о включении».
В версии 1,30 СП1 нет такой функции.
Здравствуйте. Подскажите, может сталкивались с проблемой:
есть приборы
СоюзGSM (прошивка 10.19)
С2000-М (2.07)
С2000-ПП (1.24)
ОрионПРО
На СоюзGSM приходят только события постановки на охрану и снятия с охраны охранных разделов. События тревоги.
Для интеграции с ИСБ «Орион» приобрели прибор С2000-ПП версии 1.03. Насколько я понимаю, версия уже достаточно старая, поскольку на сайте есть прошивка версии 1.06. Попробовал обновить прошивку, подключив прибор через.
Никак не могу подружиться с С2000-ПП.
Подключил прибор к сети Орион и он виден там под адресом 126.
Со стороны MODBUS поставил преобразователь в Ethernet.
Связь с прибором есть, но события не вижу.
Использую Modbus.
Увы так и не удалось получить результат.
Привлек специалиста по ОПС, он настроил С2000М на отправку всех сообщений на С2000-ПП.
Но ничего не изменилось.
Более менее адекватные данные я получаю при запросе адресов:
46144-46150
46152
Есть ли у кого-нибудь опыт использования С2000-ПП в режиме Орион Slave совместно с С2000-М?
Есть необходимость получения данных о состоянии системы сигнализации через C2000-ПП (1.03), причем в обоих режимах работы прибора, т.е. Орион Master и Slave. Если с событиями все более-менее ясно (если не считать отсутствие описания.
Кто сейчас на форуме (по активности за 5 минут)
Сейчас этот раздел просматривают: 1 гость
Права доступа
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения
Инсталляция, монтаж » С2000-ПП Slave опрос С2000-СП4
2 года 10 месяцев назад
– Горелый Юрий Алексеевич 2 года 10 месяцев назад
– А В Н 2 года 10 месяцев назад
12 ответов
1 год 11 месяцев назад
Да, для анализа необходимо посмотреть что именно при этих ситуациях показывает Пульт С2000М и какие конкретно настройки были в каждом приборе Uprog-a. Ну и какие были события. В С2000-ПП. Попробуем сэмулировать и ответить по пунктам.
Да, состоянияимеют Приоритеты, поэтому строго говоря надо смотреть Расширенное состояние Зоны. Вполне возможно что какие-то состояния не отображаются в С2000-ПП потому что вытесняются состоянием с более высоким приоритетом.
Ещё раз Огромное спасибо!
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
– А В Н 1 год 11 месяцев назад
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
1 год 11 месяцев назад
Да, во второй версии сделаем и групповые запросы на мультисостояния.
На каждую зону будет 16 регистров. и они распределяться будут не по приоритету а по группам.
Но это во второй версии, она как раз в процессе разработки.
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
да, именно таки должно по идее и должно быть.
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
1 год 11 месяцев назад
1 год 11 месяцев назад
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
– А В Н 1 год 11 месяцев назад
1 год 11 месяцев назад
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
1 год 11 месяцев назад
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
к примеру в новой версии Более правильно нормально стало генерироваться исключение
«15 Запрошенные данные пока не получены.
Например: состояние запрошенной зоны пока не известно «С2000-ПП», так как он ещё не получил от прибора (режим «ОрионMaster») или пульта «С2000М» (режим «Орион-Slave») состояние именно этой зоны. Запрос необходимо повторить позже»
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
1 год 11 месяцев назад
ну и в Uprog над опоставить галочку
«Управление состоянием зон, разделов, реле по Modbus разрешено»
по умолчанию отключена «галочка». и да версия Uprog последняя должна быть
UProg (4.1.4 build 5610) (10 Mб)
1 год 11 месяцев назад
Горелый Юрий Алексеевич
ну и в Uprog над опоставить галочку
«Управление состоянием зон, разделов, реле по Modbus разрешено»
Жесть. её не было в 1.31?
Вот как бы сделать так чтоб внесенные умные и нужные фичи были описаны так, чтоб не требовалось долгое и нудное долбание стенда и стенания в форуме?
1 год 11 месяцев назад
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
1 год 11 месяцев назад
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
1 год 11 месяцев назад
– Горелый Юрий Алексеевич 1 год 11 месяцев назад
Выясняются следующие особенности:
АР2/АР8:
Для типа «4 – Охранный» корпус не контролируется. Для контроля корпуса необходимо использовать тип «5 – Охранный с контролем корпуса» в настройках «С2000-КДЛ».
Для охранного типа нет понятия «КЗ» и «Обрыв», это является тревогой. То есть для охранного входа и «КЗ», и «Обрыв», и «Нарушение» являются нарушением. То есть разделить их нельзя.
При отмеченном параметре «Контроль в снятом состоянии», в снятом состоянии будет также отслеживаться нарушение.
При отмеченном параметре «Автоперевзятие из тревоги» при восстановлении цепи в состоянии «Тревога» вход автоматически перейдет во «Взятие на охрану».
Состояние «Взлом корпуса» более приоритетное, чем состояния технологического входа. Поэтому необходимо анализировать мультисостояние (список состояний).
В последних версиях «С2000-КДЛ» для технологического входа был добавлен параметр «Контроль на КЗ и обрыв». Выставьте его при необходимости.
Состояние первого входа «С2000-СП4» (самого клапана) состоит из 7 групп состояний:
Состояния ДПЛС (Восстановление ДПЛС, Короткое замыкание ДПЛС, Повышение напряжения в ДПЛС)
Состояния связи (Потеря связи с входом, Некорректный ответ устройства в ДПЛС, Неустойчивый ответ устройства в ДПЛС, Восстановление связи с входом)
Основные состояния (ИУ в рабочем состоянии, ИУ в исходном состоянии, Отказ ИУ, Ошибка ИУ (некорректное состояние КВ (см. далее), любая неисправность))
Состояния корпуса (Восстановление корпуса, Взлом корпуса)
Состояния оборудования и кнопки «Тест» (Оборудование в норме (есть питание), Неисправность оборудования (нет питания совсем), Короткое замыкание входа (кнопки «Тест»), Обрыв входа (кнопки «Тест»))
Состояния питания (Восстановление источника питания, Неисправность источника питания)
* Мастер устройство еще добавляет группу «Состояния связи с прибором».
Состояния КВ и выходов имеют 4 (или 5) групп состояний:
Состояния ДПЛС (Восстановление ДПЛС, Короткое замыкание ДПЛС, Повышение напряжения в ДПЛС)
Состояния связи (Потеря связи…, Некорректный ответ устройства в ДПЛС, Неустойчивый ответ устройства в ДПЛС, Восстановление связи…)
Основные состояния (Норма, КЗ, Обрыв)
* В зависимости от типа мастер устройства может еще быть группа «Состояния контактов».
* Мастер устройство еще добавляет группу «Состояния связи с прибором».
Переход клапана в соответствующее положение должен произойти за установленное время. Иначе «Отказ ИУ». Но если клапан доедет позже, то произойдет переход в соответствующее положение.
При ручном переводе клапана система должна сообщить об этом (перевести в соответствующее состояние), если этого нет, то проверьте приходят ли события от КВ. Такого поведения быть не должно.
Если состояние КВ показывает, что клапан находится в обоих положениях, то это считается ошибкой. Если в промежуточном, то это не считается ошибкой.
Все вопросы по управлению, генерации событий и т.д. относятся к «С2000-КДЛ». То есть версию стоит смотреть для него, а не для «С2000-СП4».
Если Вы не до конца понимаете логику работы «С2000-СП4», то обратитесь в техническую поддержку.
При чтении шлейфа 0 с типом зоны 3 актуальны состояния: 199 «норма питания», взлом корпуса», 215 «КЗ ДПЛС», «нет связи» (при отключении интерфейса). Отключение приборов и нарушение кольца ДПЛС отражается на индикации КДЛ, но не меняет его читаемого состояния. Это вот странно.
Состояние приора состоит из 4 групп состояний:
Состояния связи (Нет контакта, Есть контакт)
Состояния ДПЛС (Восстановление ДПЛС, Короткое замыкание ДПЛС, Повышение напряжения в ДПЛС)
Состояния корпуса (Восстановление корпуса, Взлом корпуса)
Состояния питания (Восстановление источника питания, Неисправность источника питания)
Контроль кольцевого интерфейса реализован в «С2000М» и АРМ «Орион Про». В «С2000-ПП» для Master-режима контроль будет реализован в версии 2.00.
Состояние связи с АУ отображается в состоянии самих АУ (входов, выходов).
