магнитола на бмв x1 e84 какая лучше

4. ГУ Android

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Всех благ!)
Голову на андроиде заказывал сразу после покупки машины. Шла чуть больше месяца, а учетом нынешней обстановки это очень быстро.
Хлебница конечно прикольная, но я очень не хотел крепить на торпедо держатель на магните или ломать дефектора, или вообще присоску на лобовое стекло.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Заказал такой комплект:
1. ГУ Android
CPU: PX6 Six Core 1.5G Cortex-A53
Размер дисплея: 10.2″
Операционная система: Android 9,0
Оперативная память: 4 ГБ
Разрешение: 1280*480
Особые характеристики: FM-передатчик (не работает, нет сигнала)
Особые характеристики: Радио (не работает, нет сигнала)
Особые характеристики: Встроенный GPS (встроенный — хз, но в комплекте отдельный идет)
Особые характеристики: Сенсорный экран (реально хороший тач)
Особые характеристики: CD-проигрыватель (отсутсвует)
Особые характеристики: Bluetooth (к нему много вопросов, но в целом хорошо)
Особая характеристика: Поддержка сети 4G/3G (если купишь модем :D)
Особая характеристика: Встроенный динамик/микрофон (1 встроенный, 1 в комплекте)
Особая характеристика: Wi-Fi
Особая характеристика: Поддержка управления рулевым колесом (все кнопки поддерживает)
ПЗУ: 32 ГБ

1.1. Микрофон. Качество проверил на заглушенной машине в режиме звонка. Собеседника слышно как «в трубе».
1.2. Джойстик iDrive. Качество отстойное по правде говоря, все кнопки люфтят, реагирует на нажатие в самом конце.
1.3. Модуль GPS. Пока не проверял на картах, но в приложении Check GPS что-то происходит.
2. Камера заднего вида. Заказал у того же продавца, как опция, к этому же ГУ.
3. Видеорегистратор Xiaomi 70Mai. Установил давно, но по-человечески подключил только сегодня.
Далее в некотором роде ликбез для тех по разбору) До этого приобрел простяцкий набор для разбора обшивок салона.

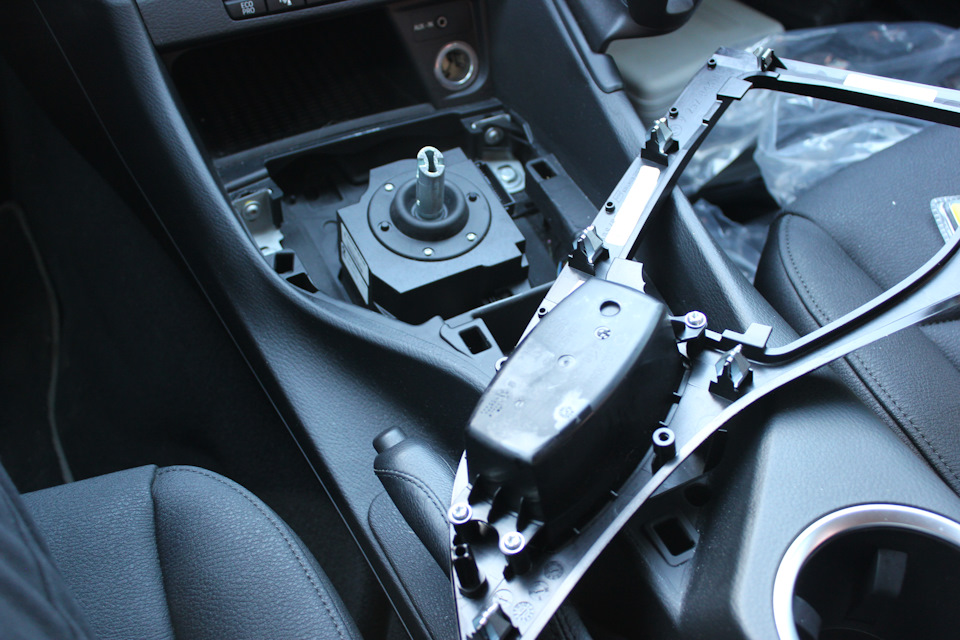

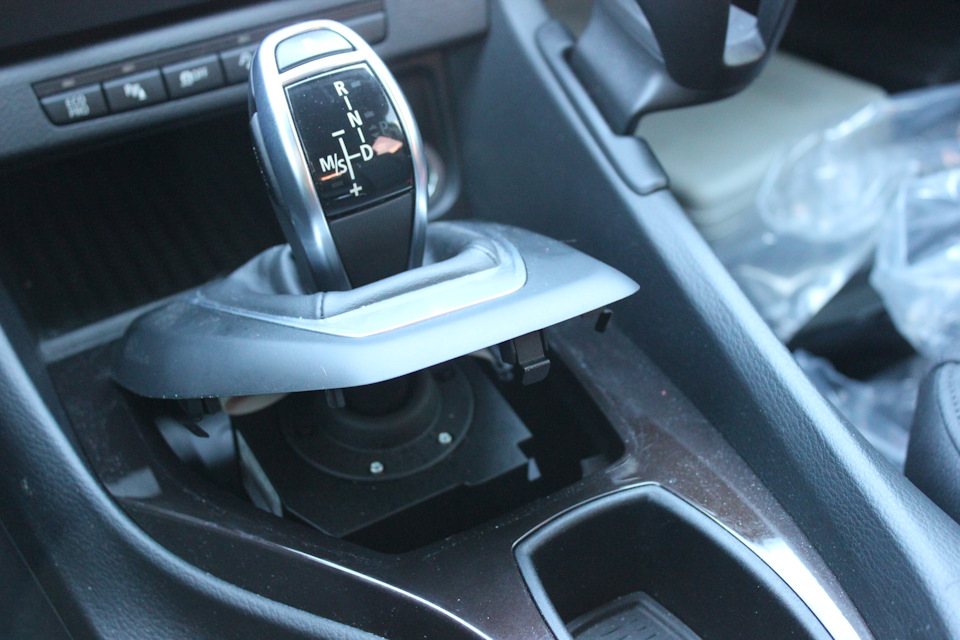

Я начал с разбора селектора АКПП.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Единственную инфу, что нашел в интернете это «поддеть съемниками, входящие в комплект магнитолы».
Со слезами на глазах вковыривал лопатку под накладку селектора. Главное найти подходящий зазор под лопатку и будет все ок. Снимается легко.
Снять саму ручку было сложнее…

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

В том плане понять, как она держится. Информации на этот селектор я не нашел. Дергаем вверх короче, но аккуратно — шлейф главное не оторвать.
Сдернуть облицовку проще простого

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

6/7 защелок на фото. Вверх без всякого страха в местах креплений.
Блок кнопок ECO, Парктроники, Старт/Стоп руками сдергивается на себя. Так же аккуратно, он шлейфом прикреплен в блоку климата.
С климатом тоже особо проблем не возникло. Спокойно снимается «от руки».

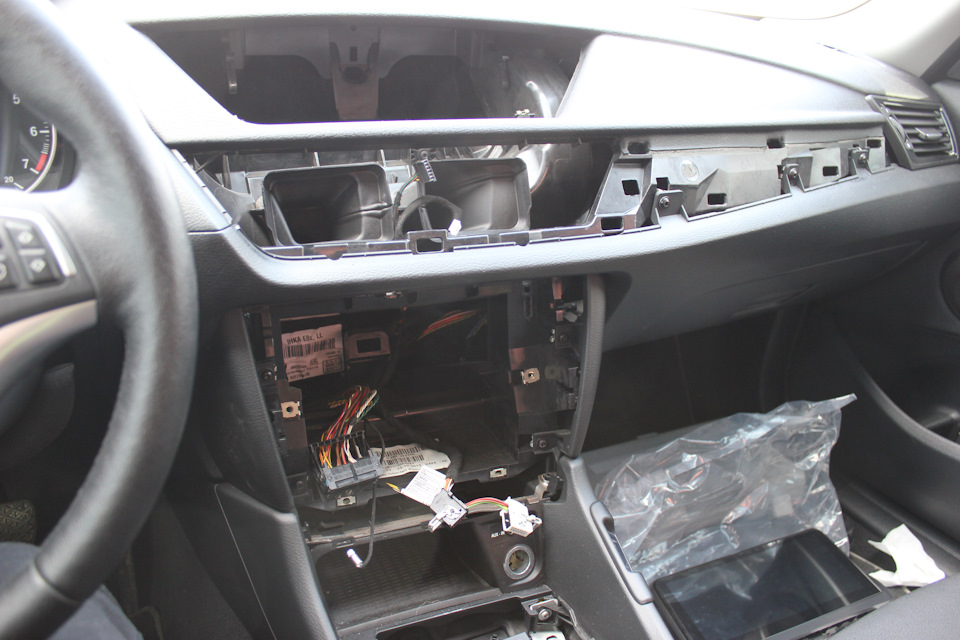

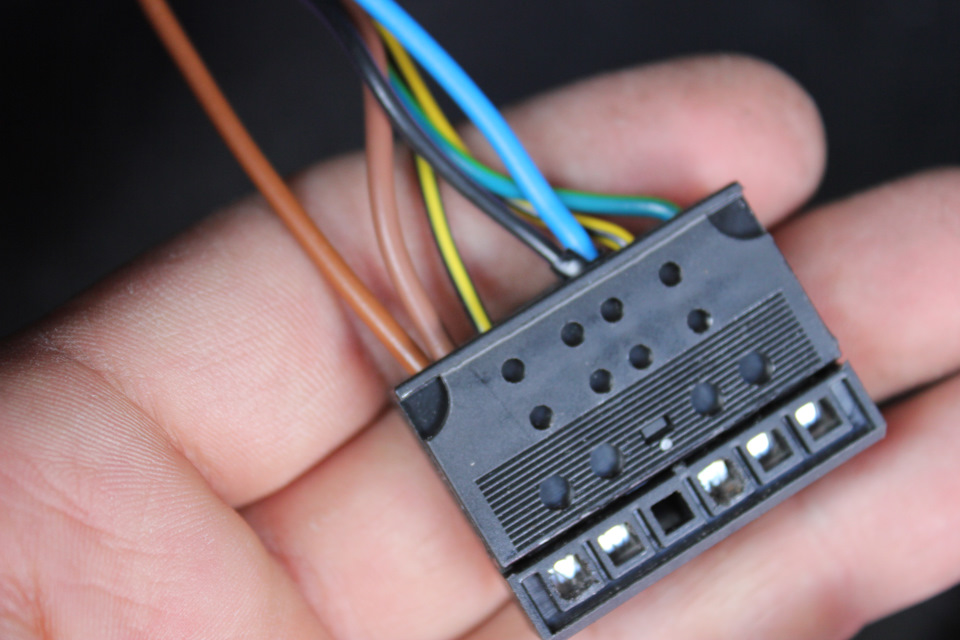

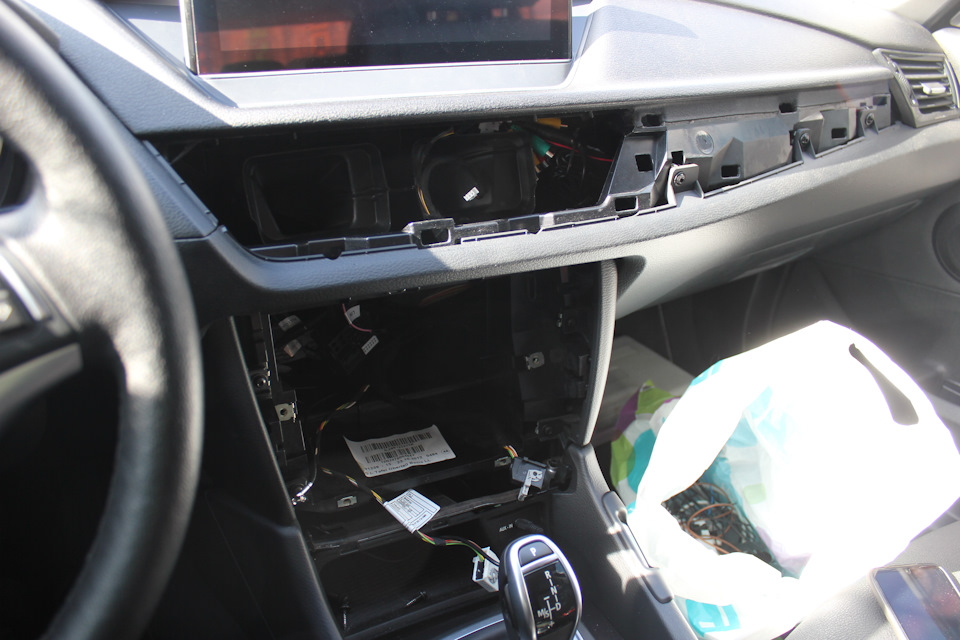

Родная магнитола держится на двух винтах под крест. Сзади большая фишка и радио.
Облицовка с воздуховодами. Снимать по TIS, чтобы аккуратно)

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

И хлебницу там же подглядел

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Встречайте бурными авациями… BMW в минимальной комплектации

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Конечно сразу прикинул как все это дело выглядит, чтобы поймать 5 минут отдыха и насаждения)

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

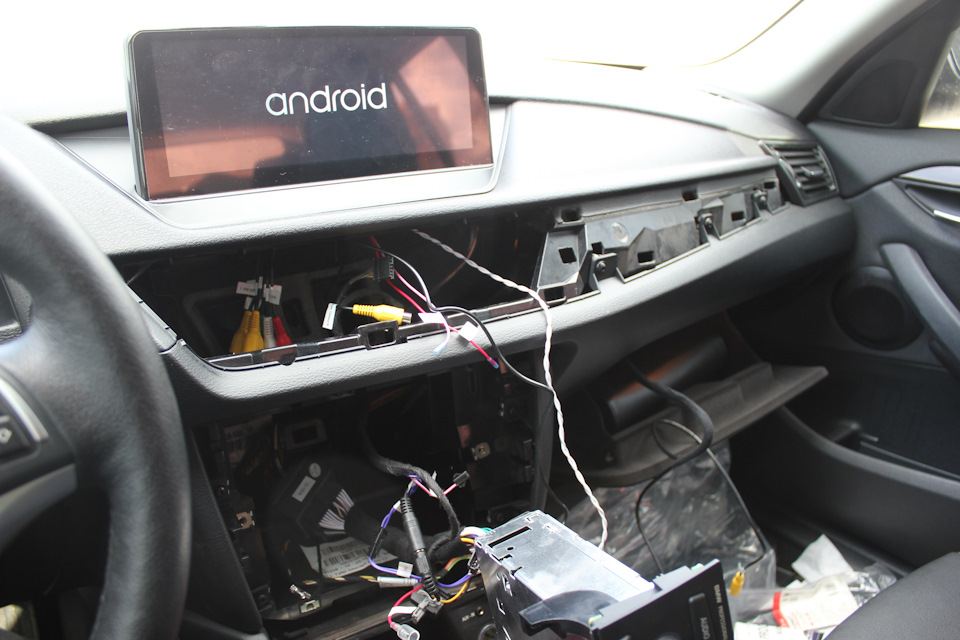

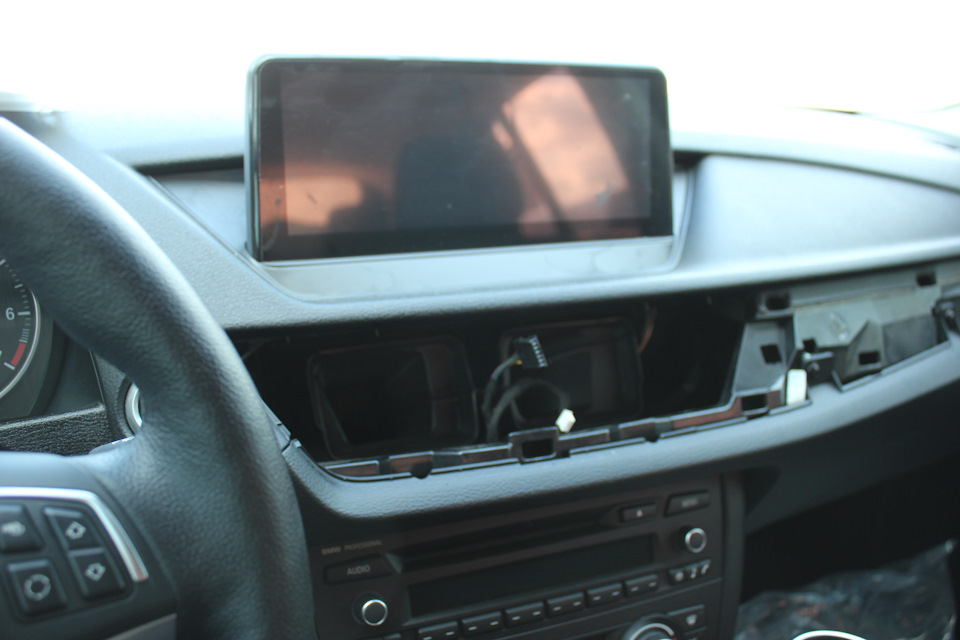

Подлючил голову для проверки работоспособности

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

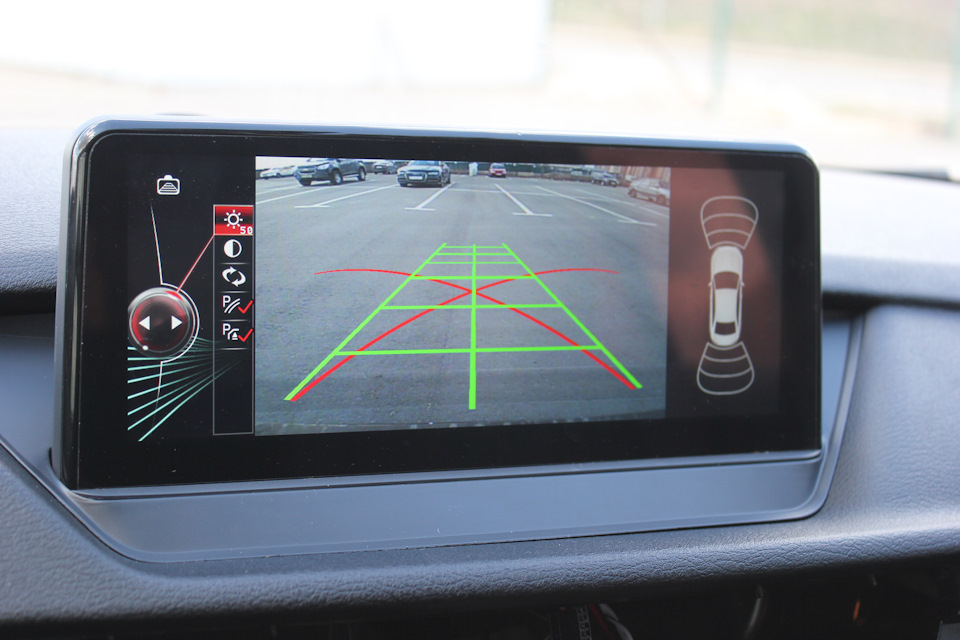

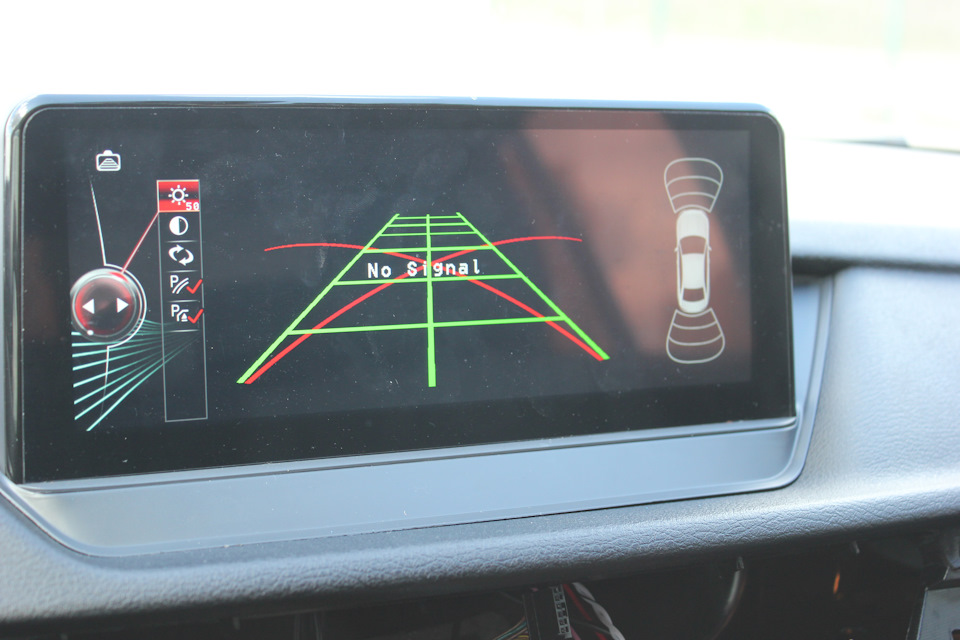

Следующим этапом решил установить камеру заднего вида.

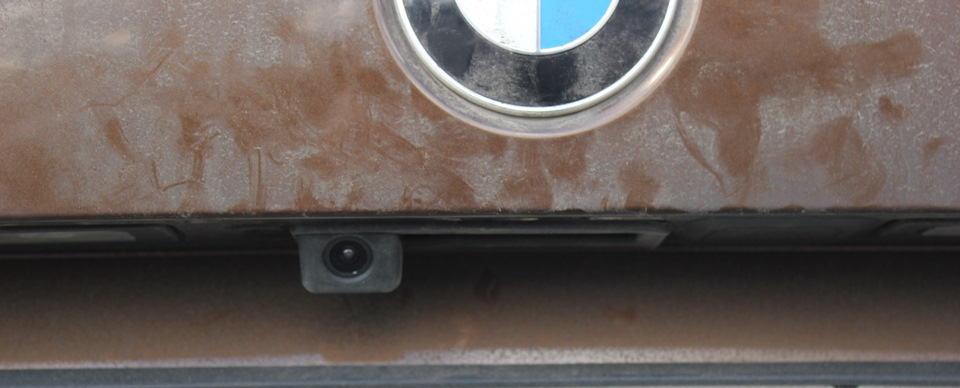

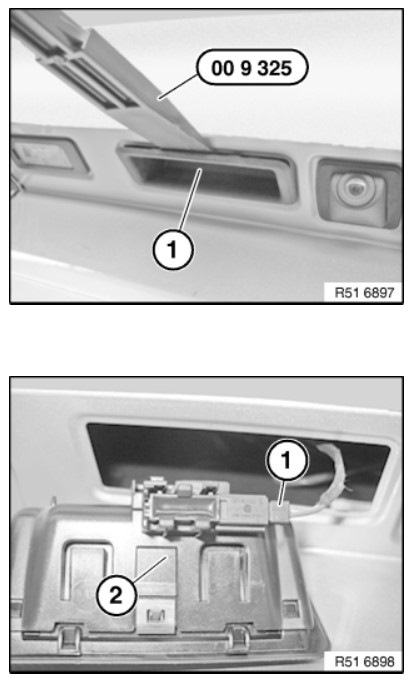

Камера интегрирована в кнопку открытия. По качеству исполнения самой кнопки, забегу вперед, скажу, что она мне понравилась больше оригинальная. Чувствуется ход кнопки при открытии.
Замена по TIS

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

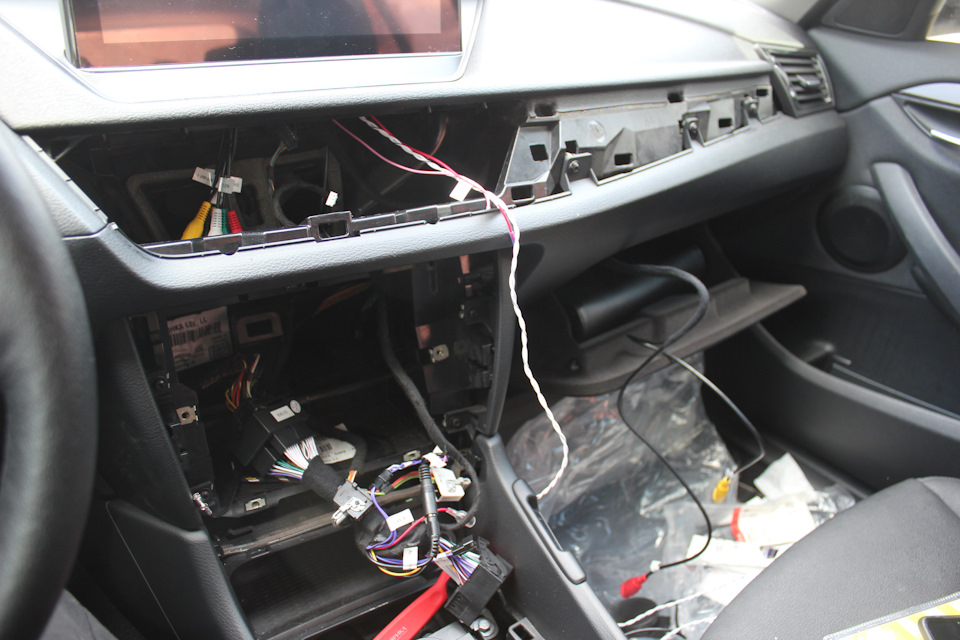

Но чтобы подключить все по-красоте, необходимо снять большую часть облицовки крышки багажника…*.
Для этого вынимаем знак аварийной остановки, откручиваем 3 самореза торекс на 20 и 1 под крест и сдергиваем откуда будет удобно (сидит крепко).
*… и левую боковину. Боковая облицовка держится на двух защелках и 1 саморезе по крест, держащий полку багажника.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Протянул все по фэн-шую.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

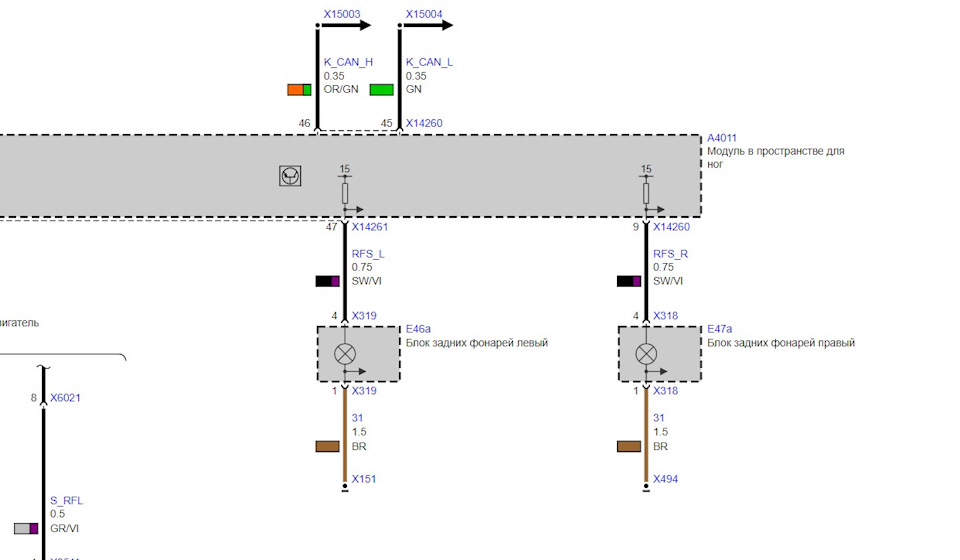

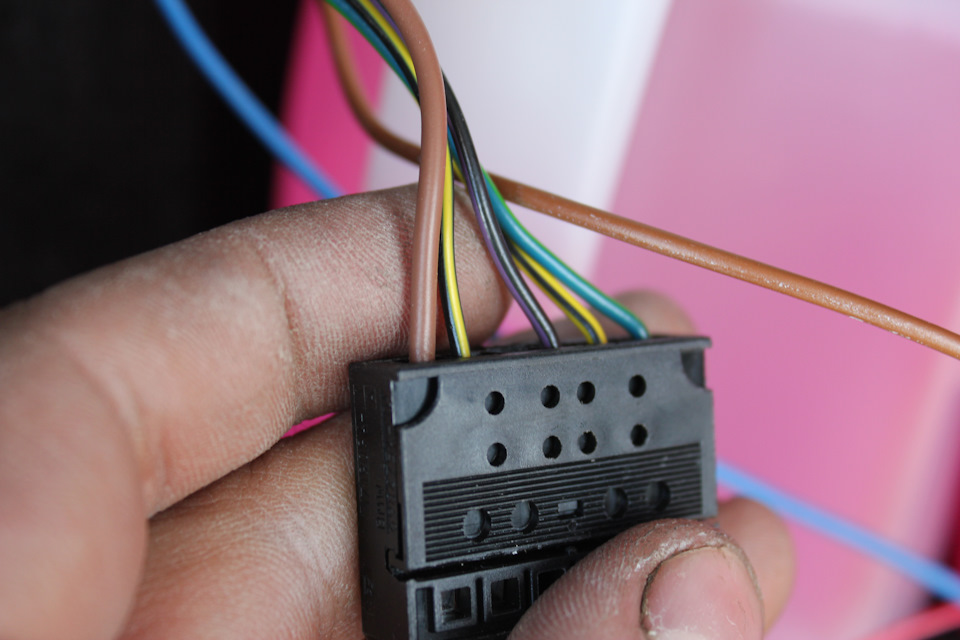

Подключаться собирался к лампе заднего хода.
«+» — черно-фиолетовый;
«-» — коричневый;

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Подключил достаточно грубо, но там нет постоянной нагрузки — не страшно…

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Чтобы попросту не тянуть аккуратно провод по всему салону, проверил

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

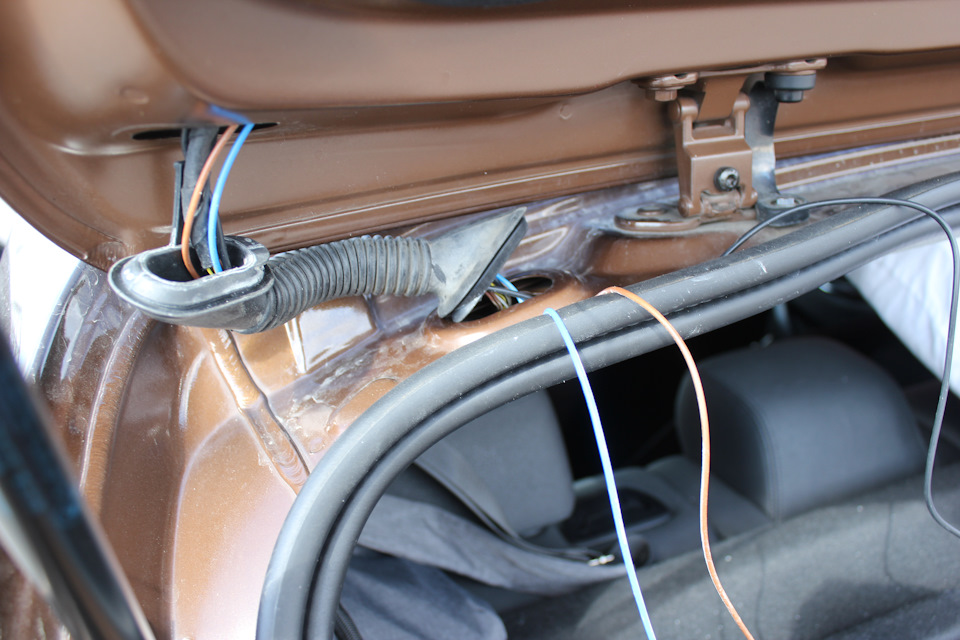

После удачного теста протянул провода через салон. Повел от заднего левого фонаря, по-диагонали к задней правой двери, под облицовкой порога к торпедо, и над корпусом перчаточного ящика удачно все подключил.
«Причесал» новую проводку

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Как потом убедился этого оказалось мало. Штатная магнитола туго входила, и много времени еще ушло на комплектовании проводки.

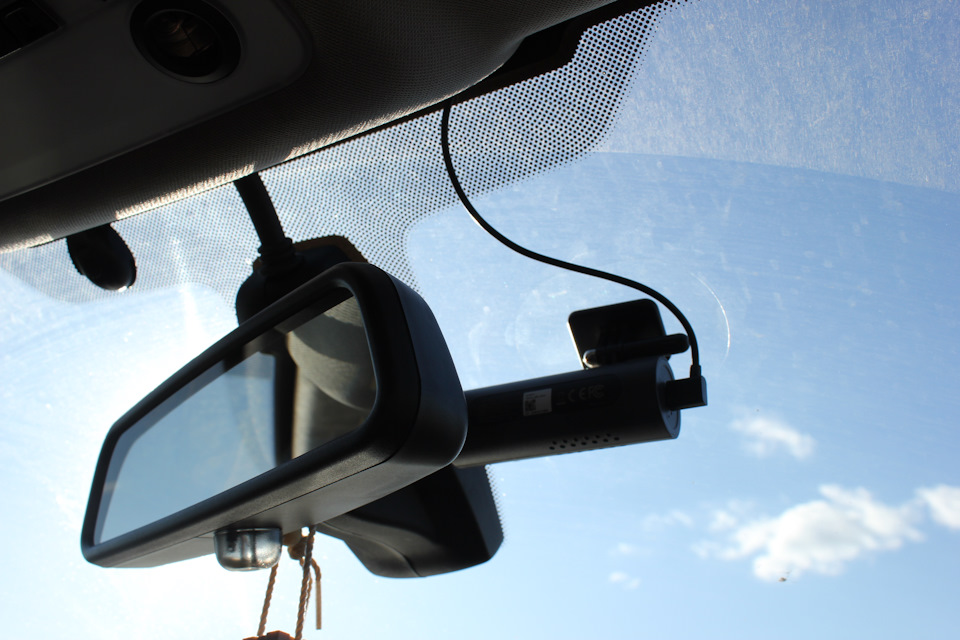

Регистратор и микрофон расположил таким образом

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

К ГУ на андроиде шел разветвитель на 2 USB. Один из них определил на регистратор. При открытии машины он включается, при закрытии — выключается, удобно.
Заценил функцию Bluetooth.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Прикольная фишка, если не отключаешь его на телефоне. Когда садишься в машину, он автоматом подключается, и, теоретически, можно сразу включить музыку, ведь сопряжение есть. НО все не так просто. Он не работает так сразу. Приходиться переподключаться.

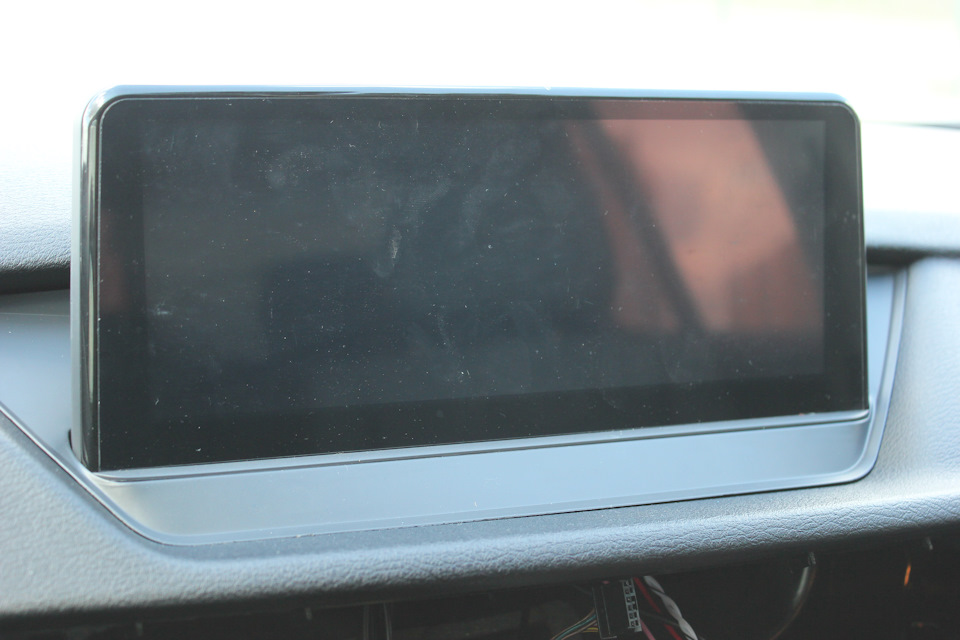

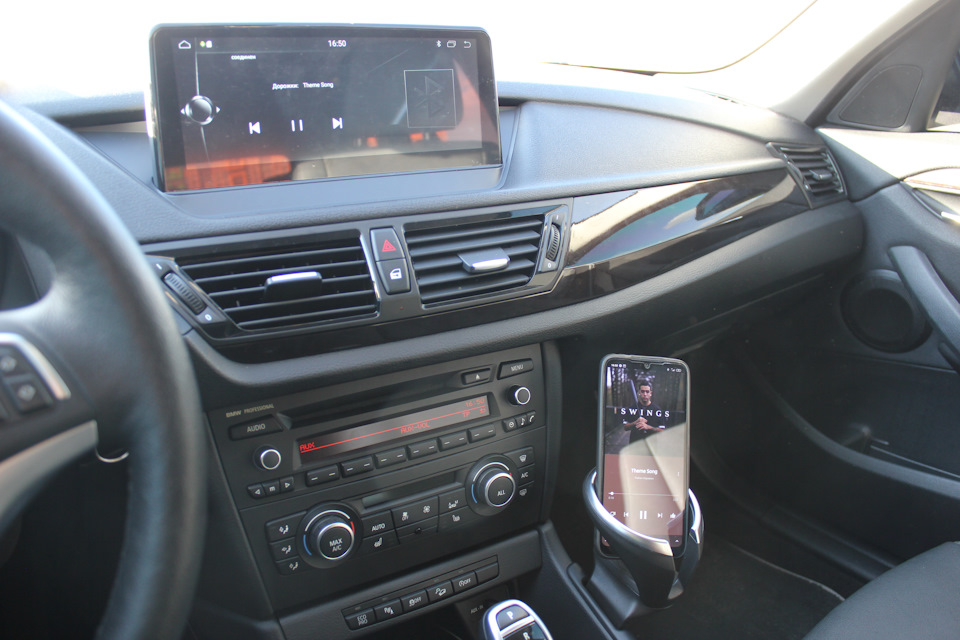

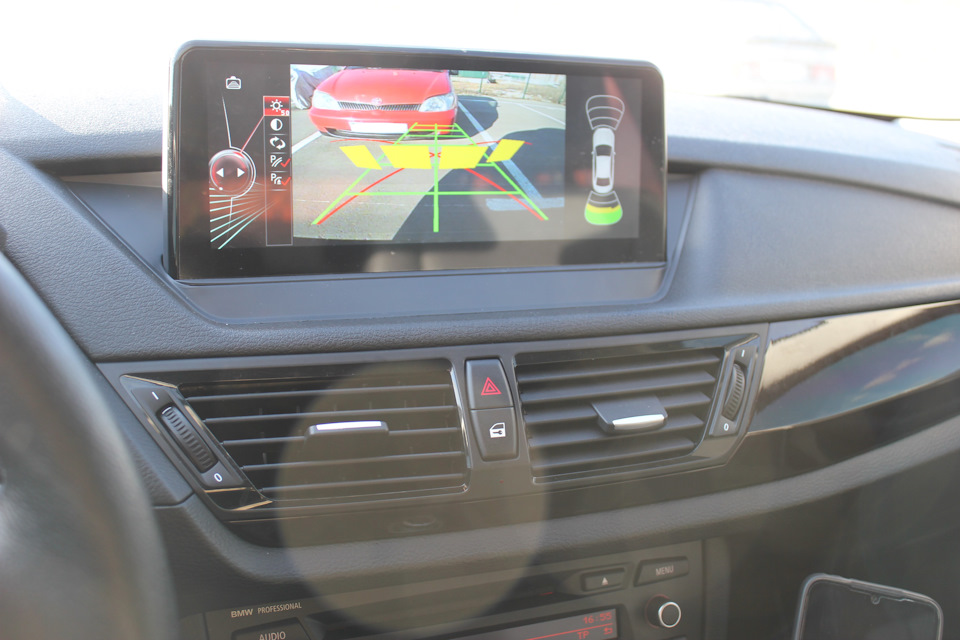

И итог

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Кроме музыки по Bluetooth ничего толком не протестировал, интернета нет. При раздаче — билайн глушит зараза.
В ближайшее время буду выбирать модем Wi-Fi. Кину по нему небольшой отзыв.
Если есть вопросы — пишите, чем смогу — помогу.
Всем здоровья и удачи!)

Источник

BMW X1 E84 2009-2015 — большой монитор взамен кармашка

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

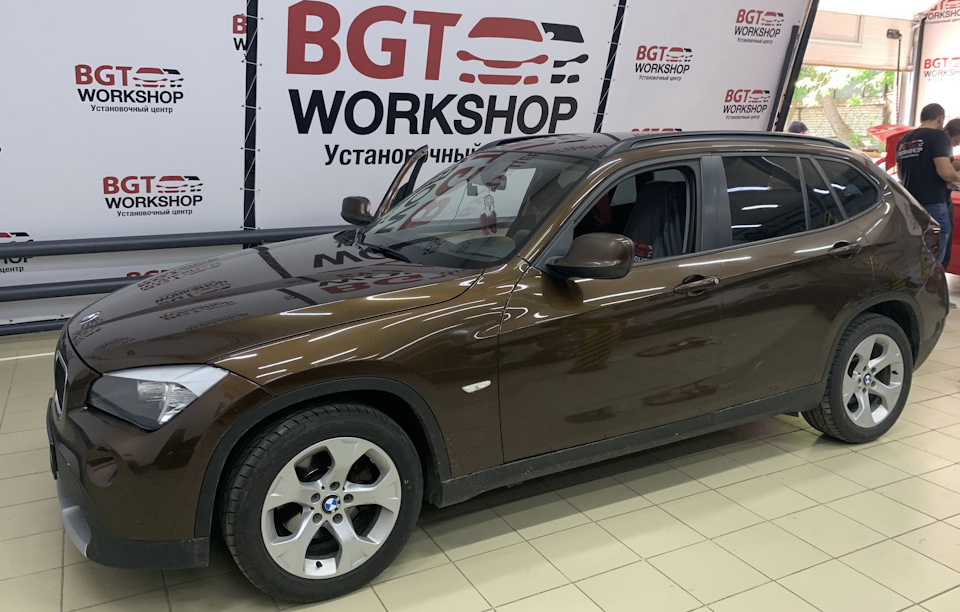

в рамках проект bgt-bmw.ru ставим доп мультимедийные системы и другие устройства.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

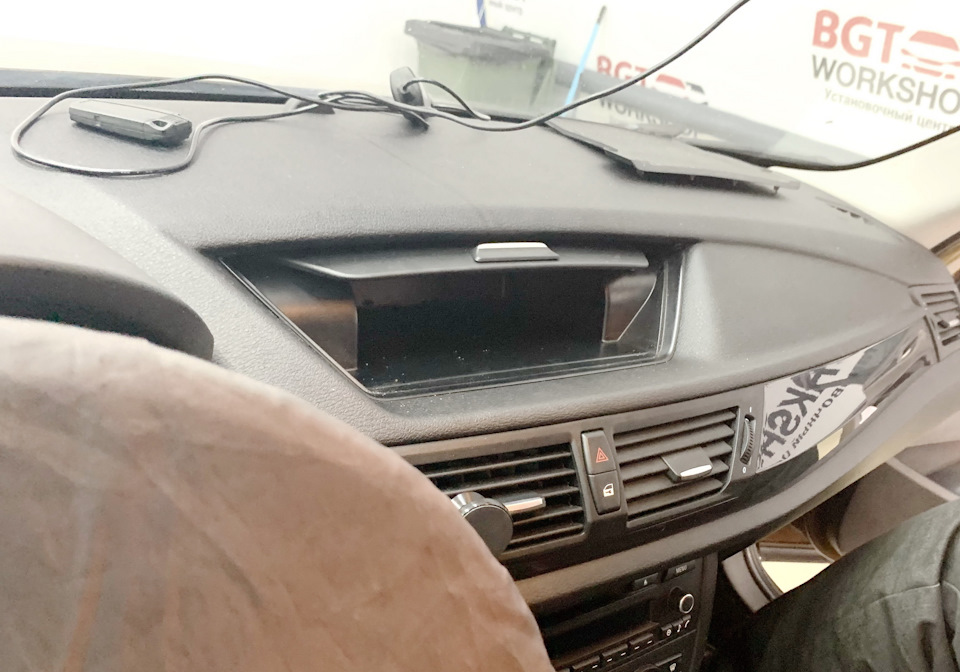

Изначально в этом авто стоит так называемый «карман» в простонародье «хлебница»

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

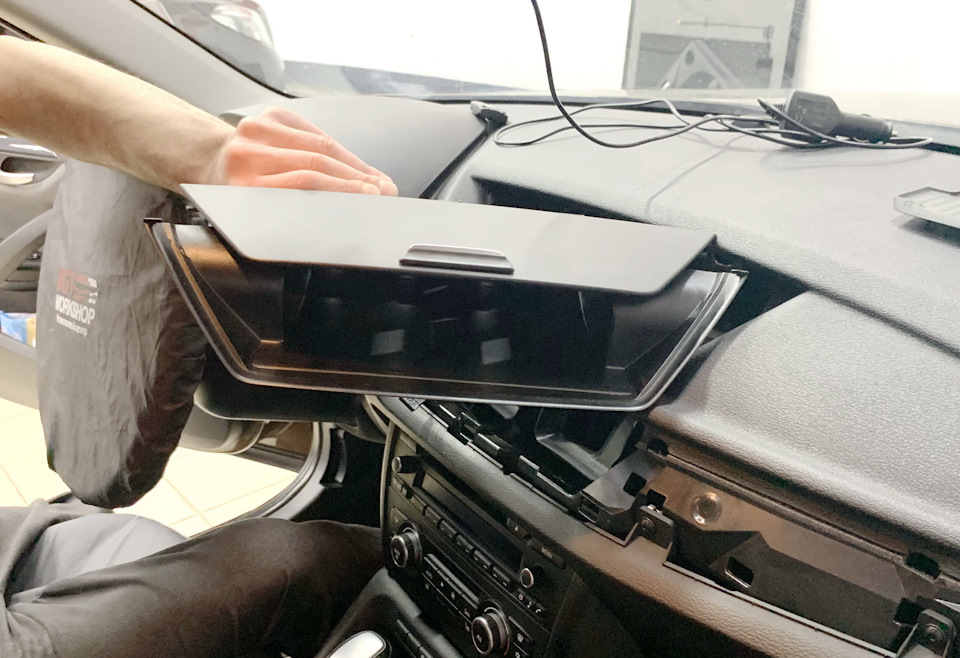

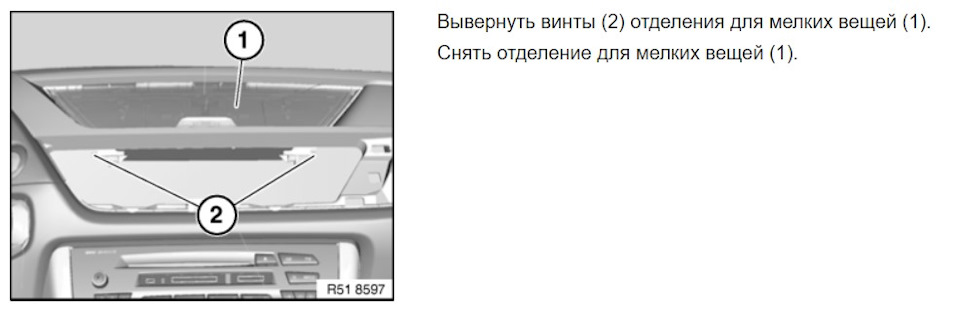

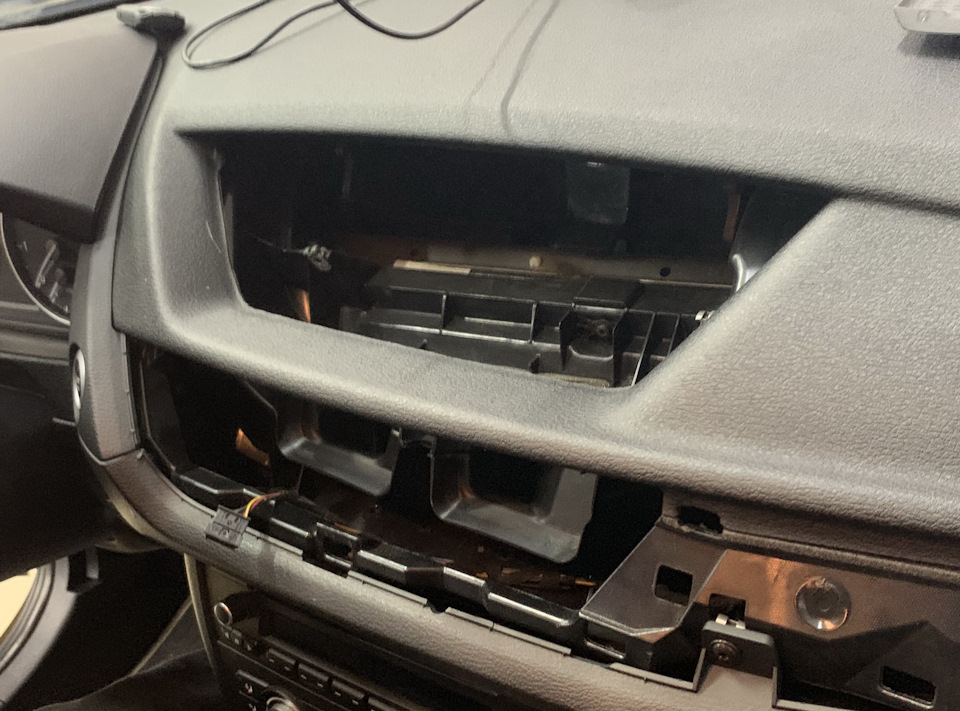

аккуратнейшим образом демонтируем эту часть:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

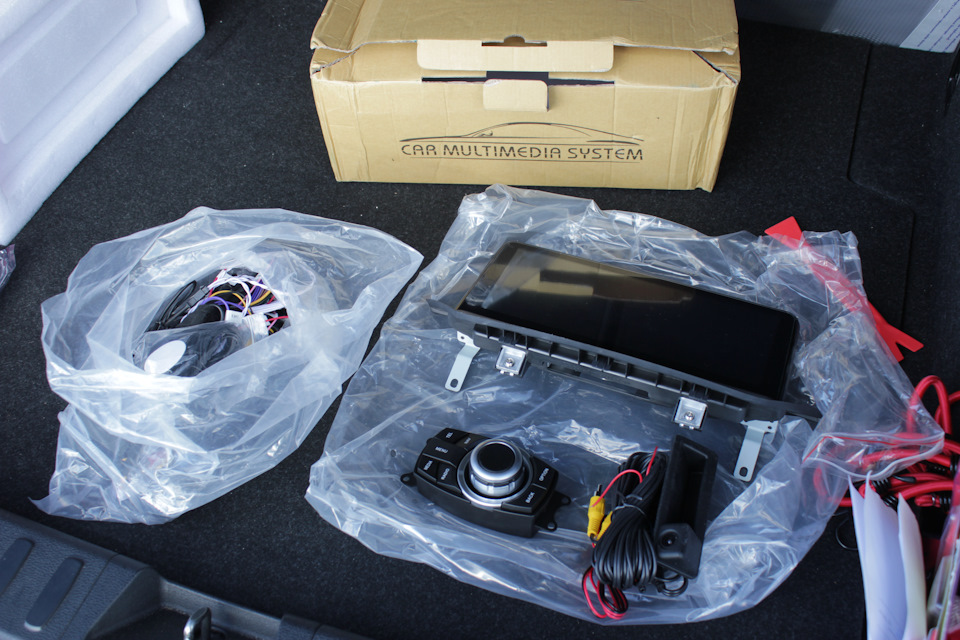

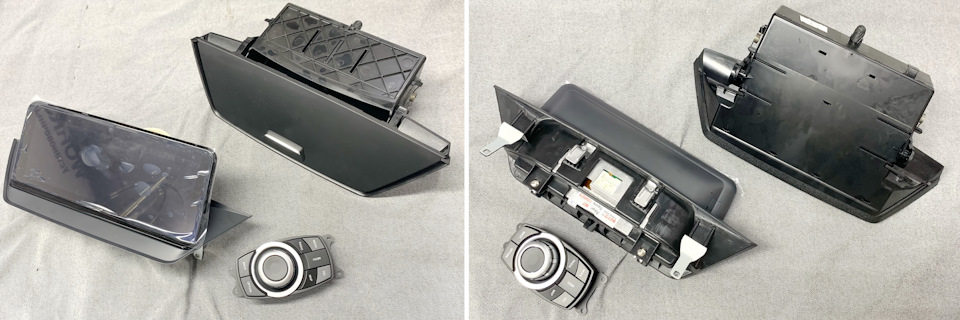

теперь сравниваем штатное устройство и новый комплект оборудования:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

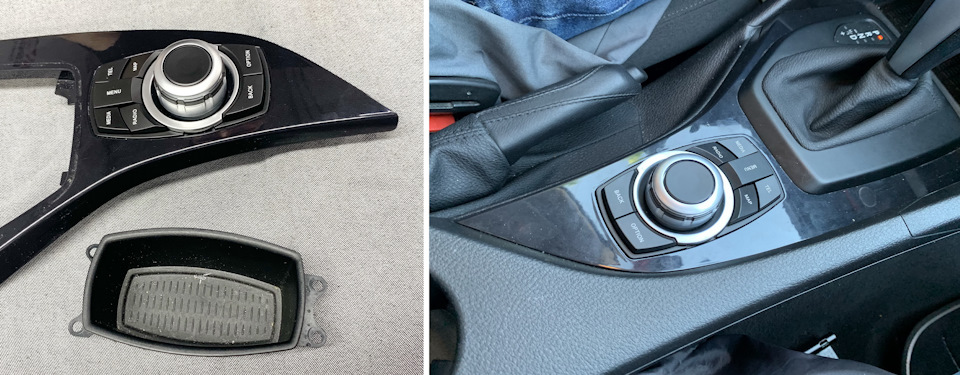

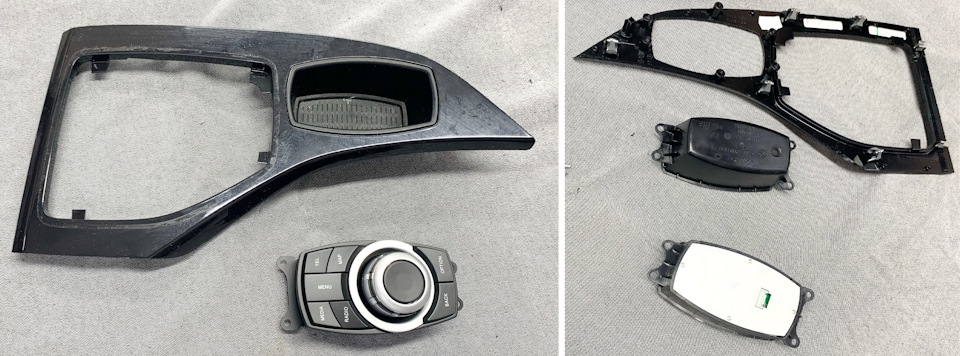

кроме монитора ставим ещё и джостик i-Drive в штатное место:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

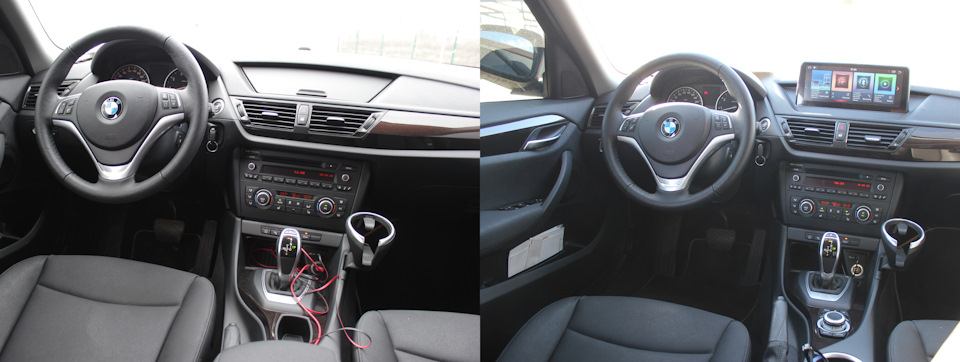

вот так теперь будет в этом авто:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

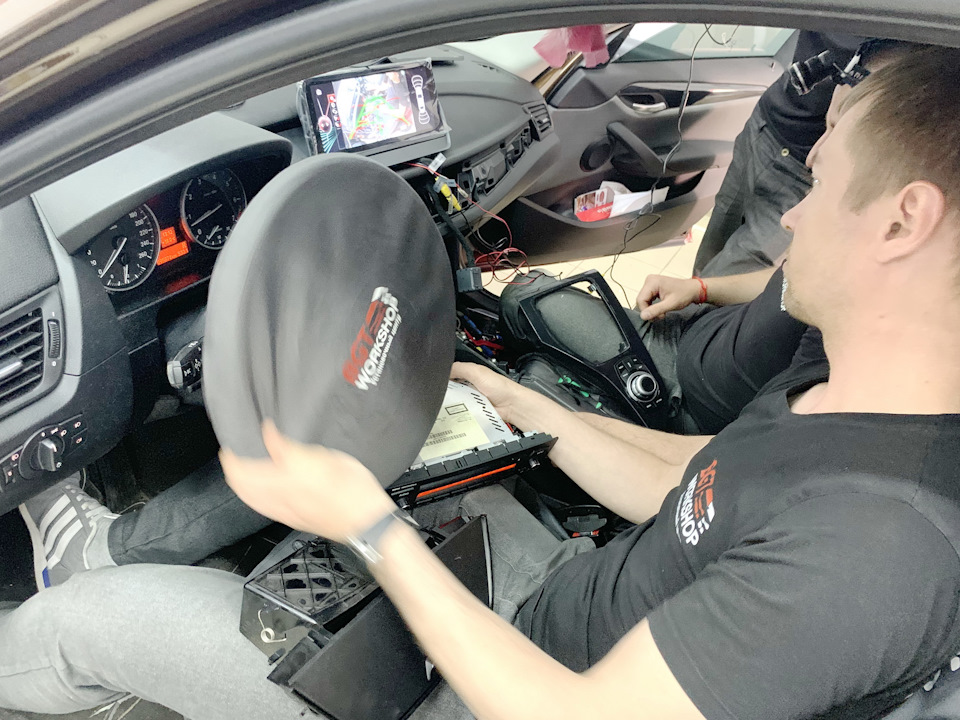

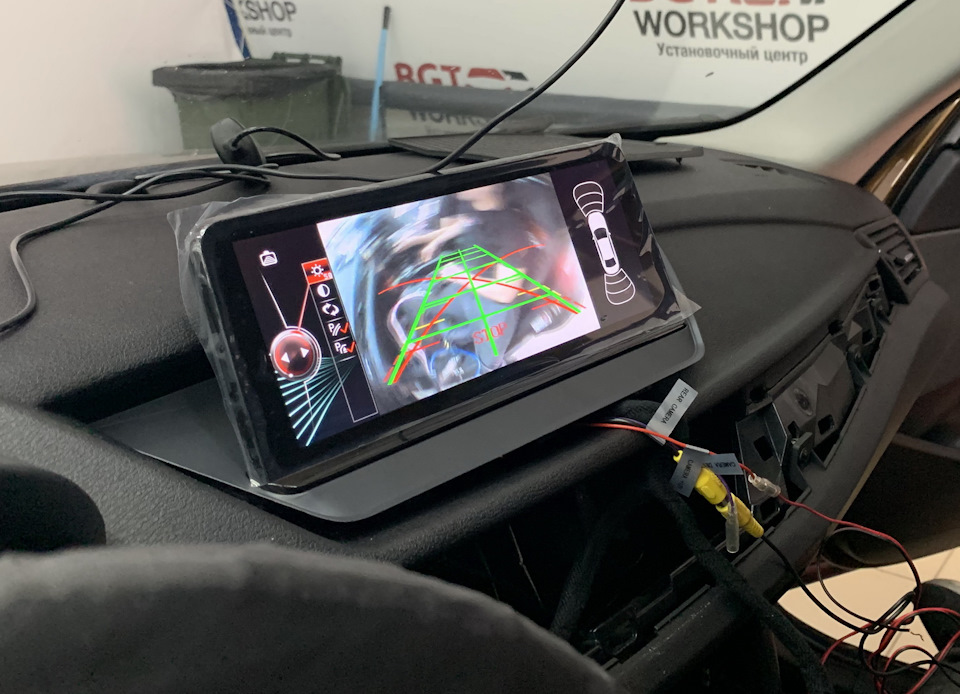

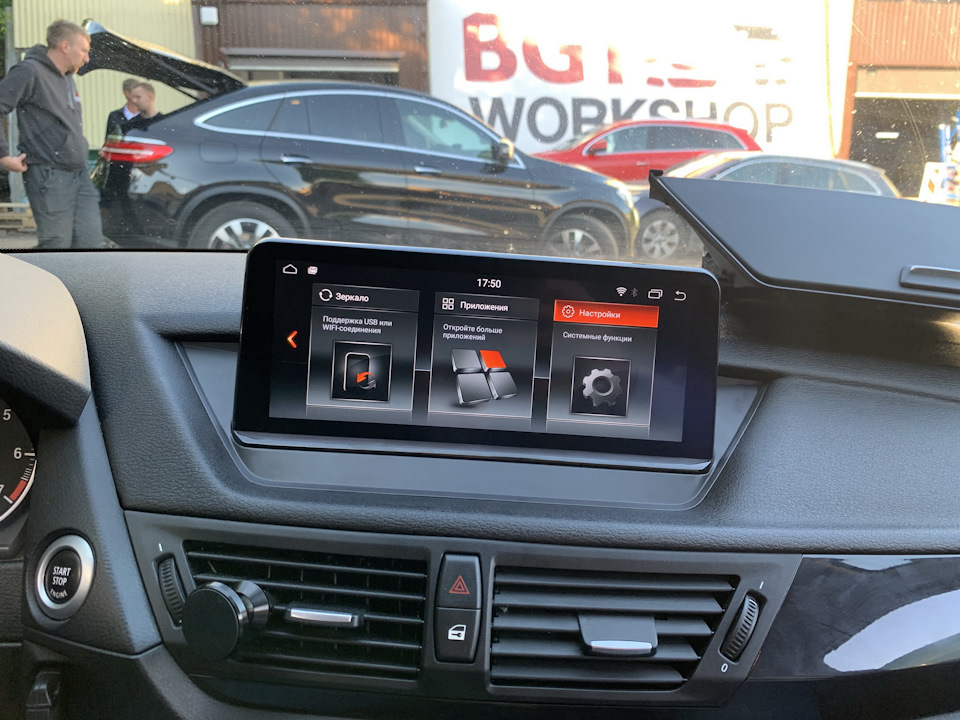

Перед окончательной сборкой проверяем работоспособность новой системы:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

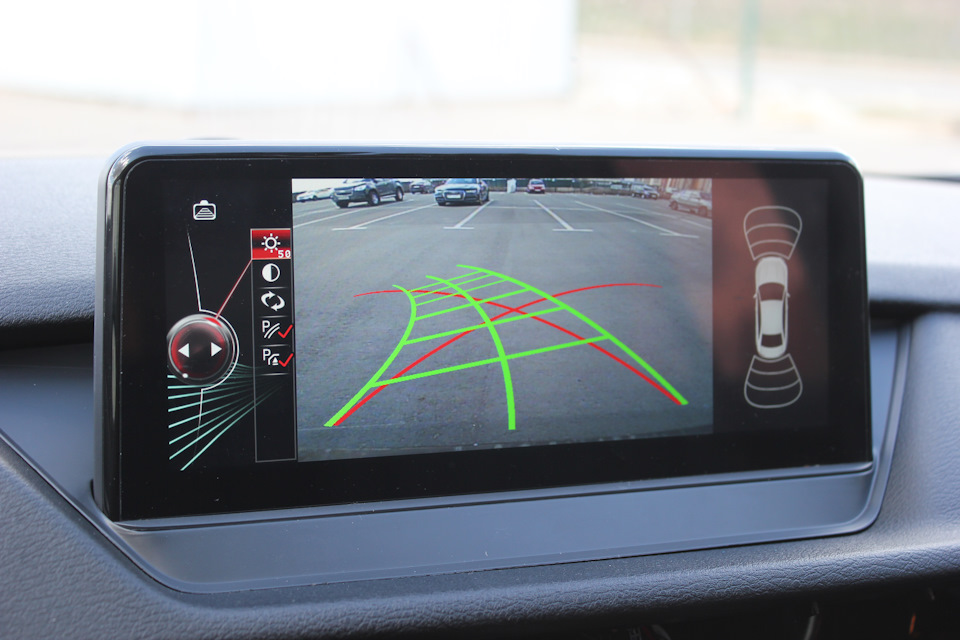

в этот авто, помимо просто мультимедиа, установлена ещё и камера заднего вида в штатное место в ручку открывания багажника:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

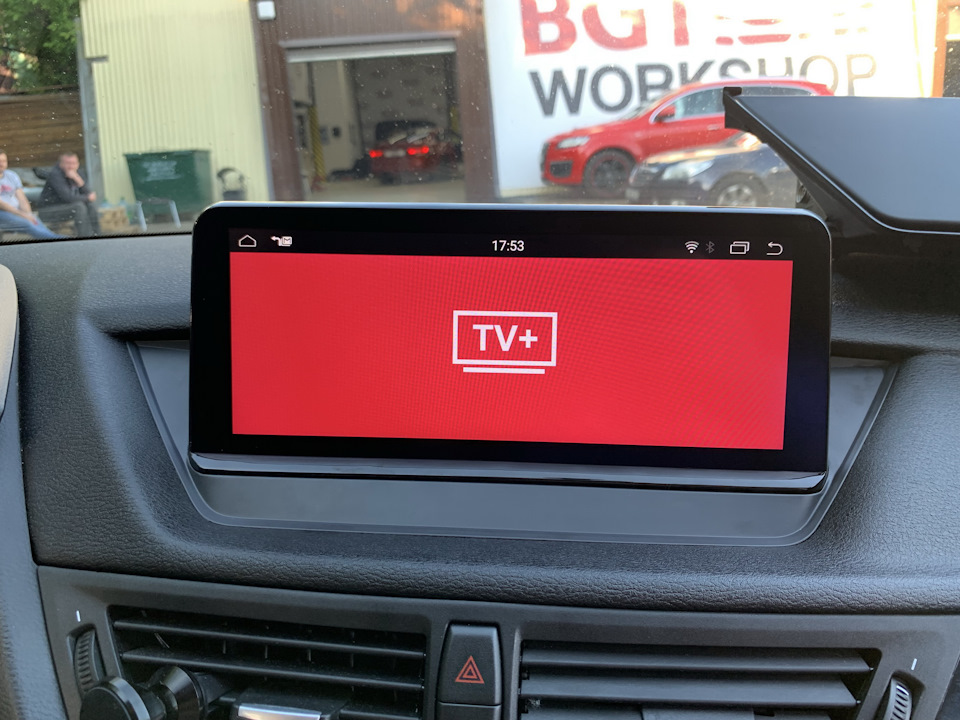

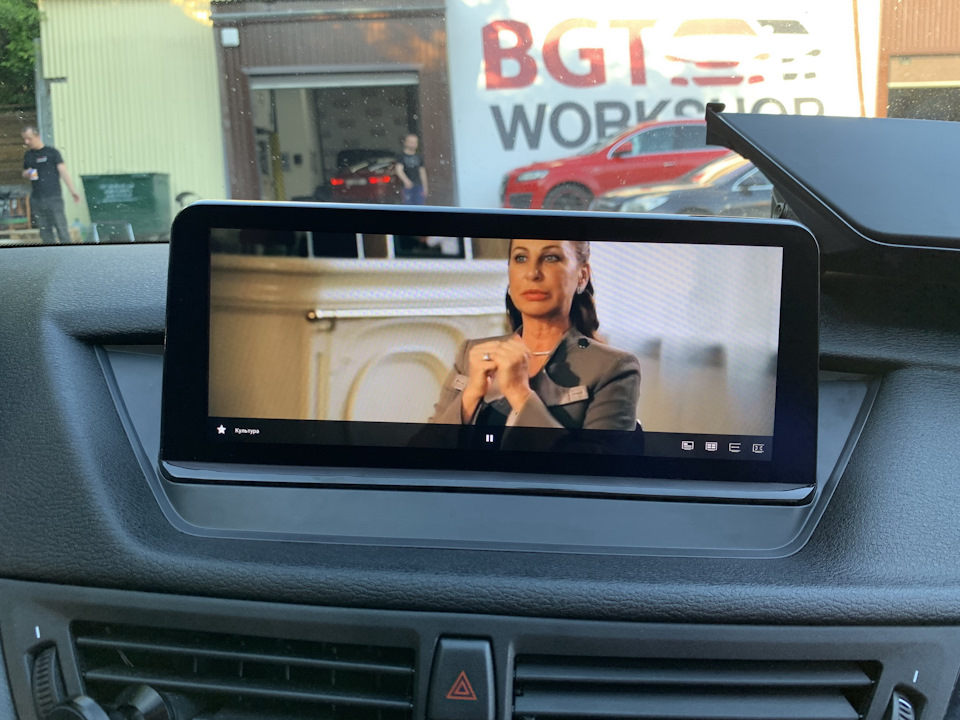

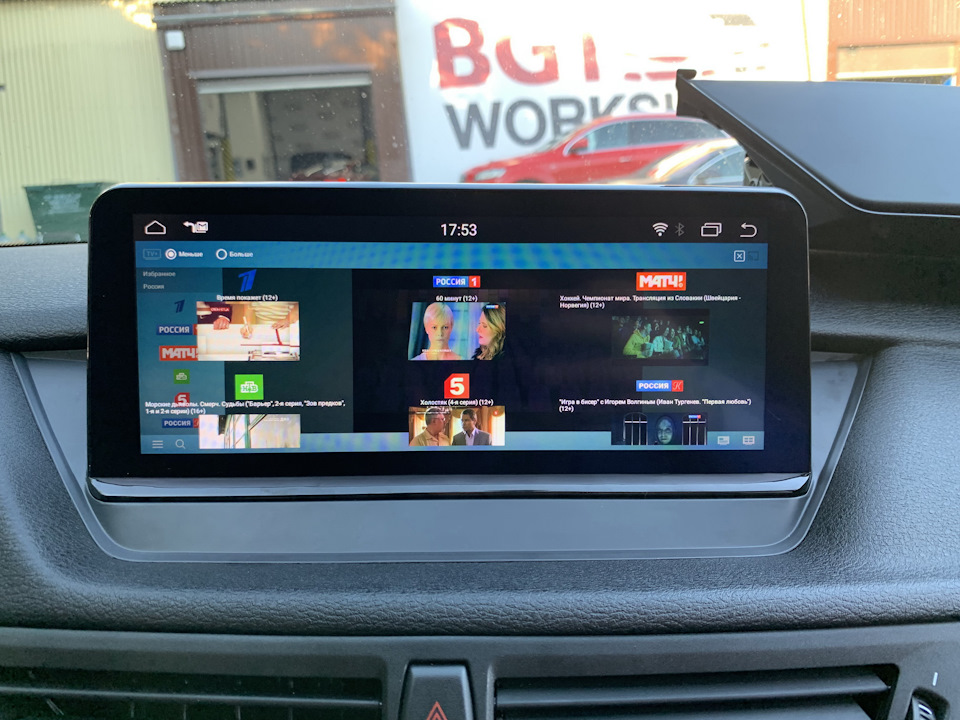

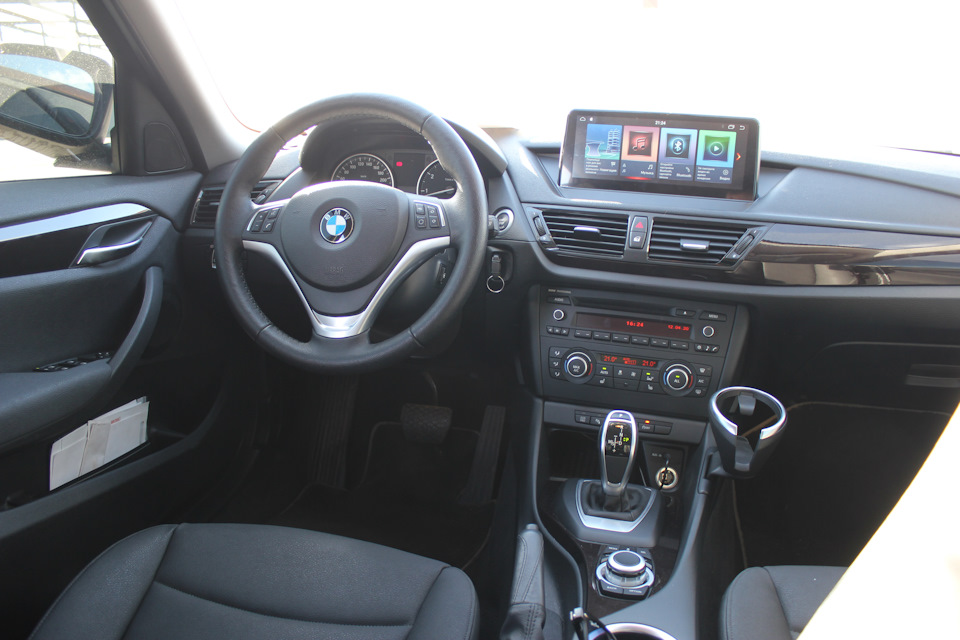

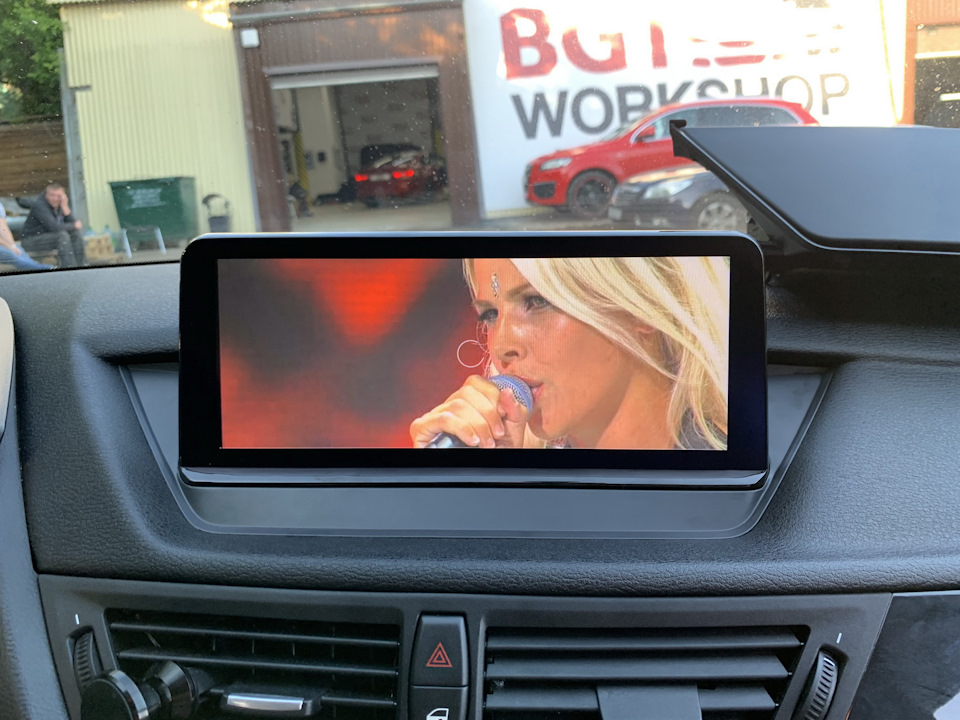

Вот как теперь новый монитор выглядит в этом авто:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

На новом мониторе мультимедийная система в стиле BMW NBT EVO iD6:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

В России ставят это всё прежде всего для того, чтобы в автомобиле появился Яндекс Навигатор:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

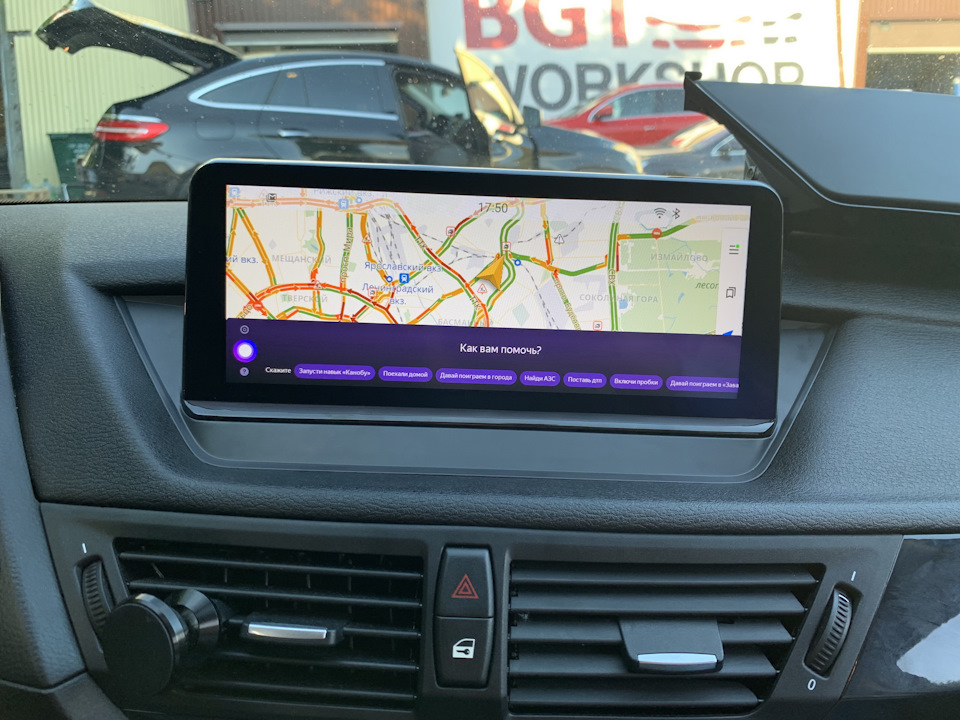

Алиса подскажет и развеселит:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

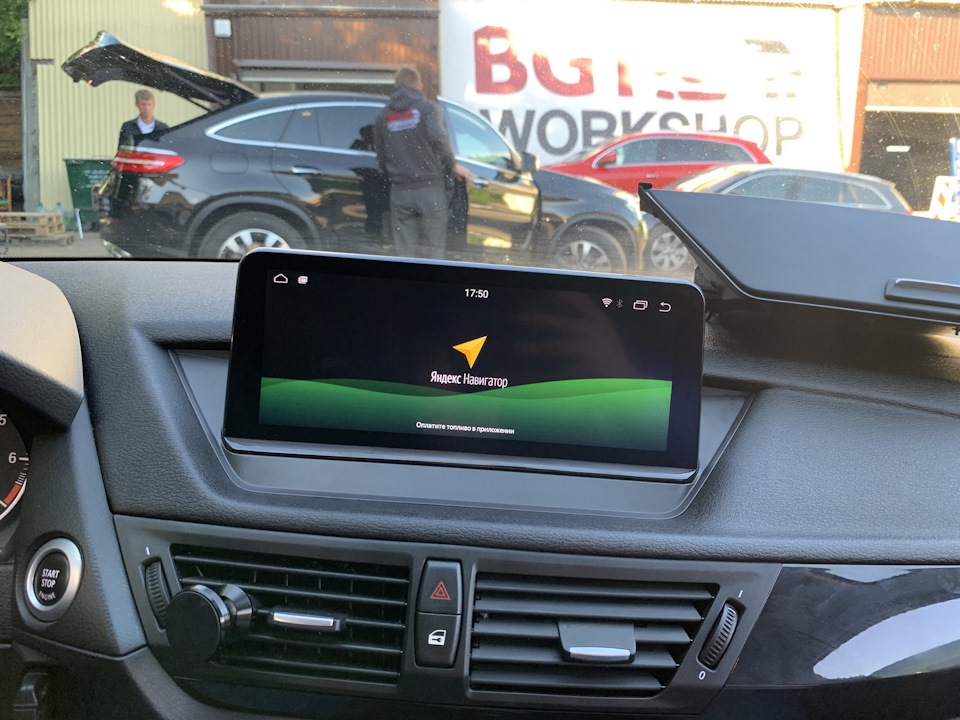

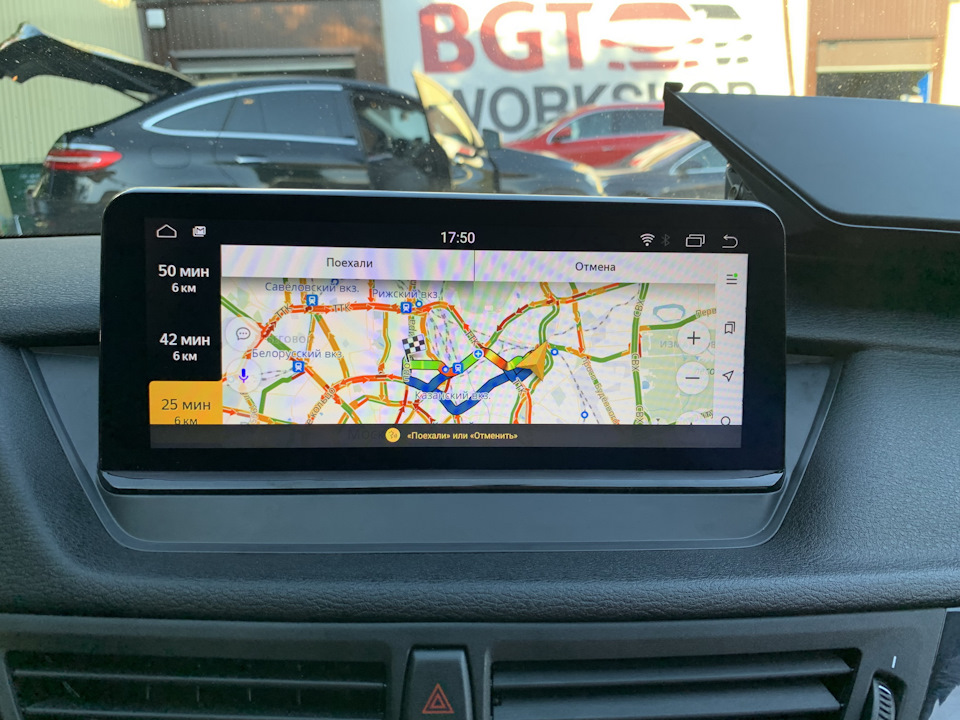

Прокладка маршрута с учётом пробок

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

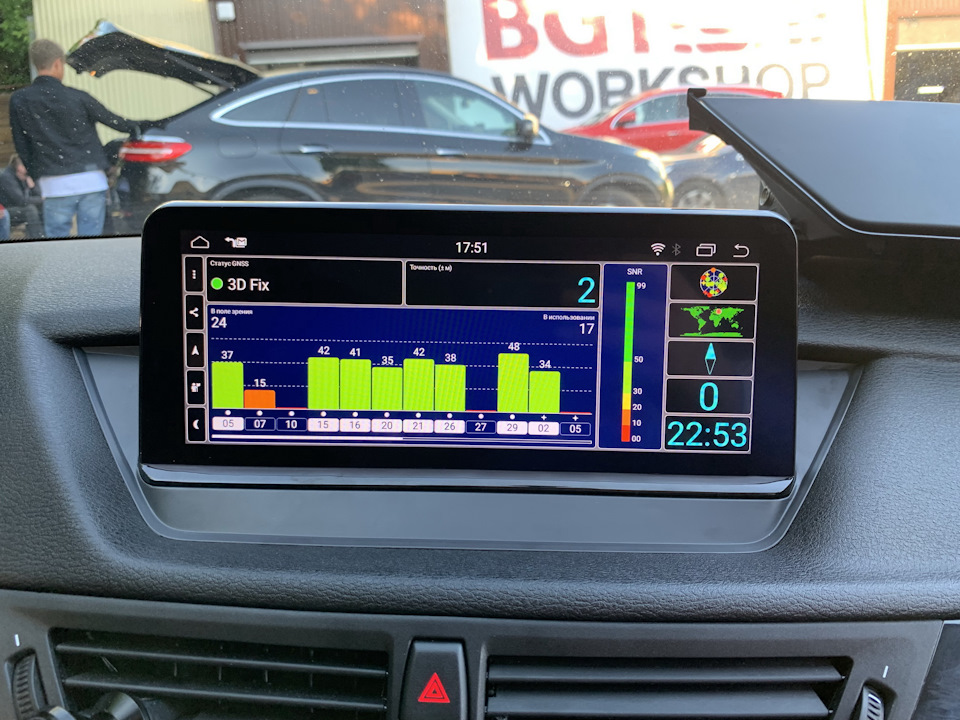

Проверяем работо-способность GPS антенны — качественный приём сигналов со спутников

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

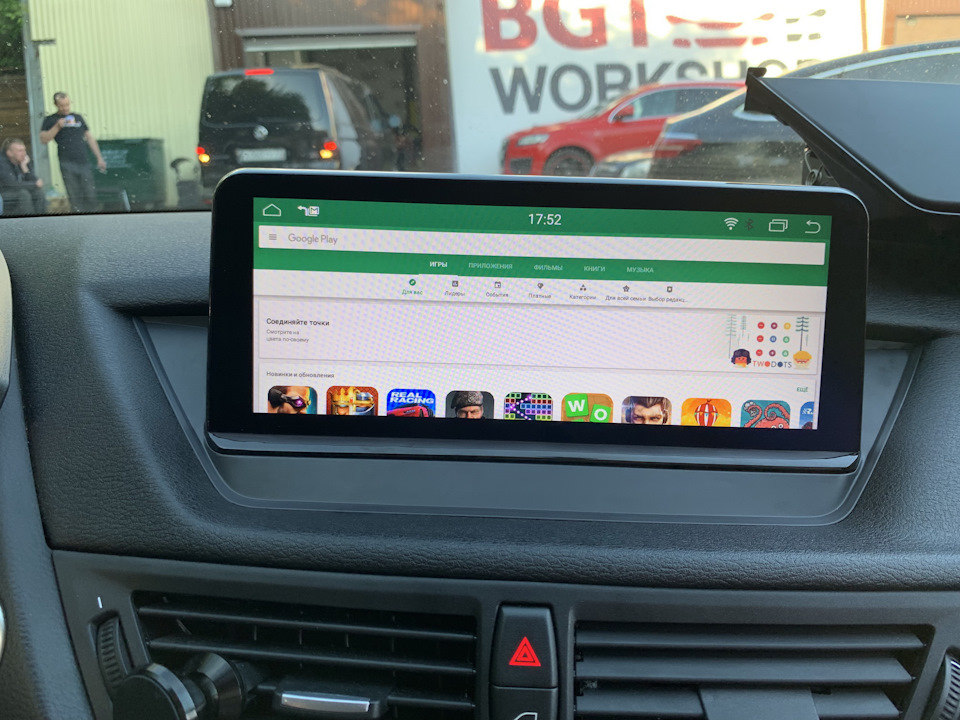

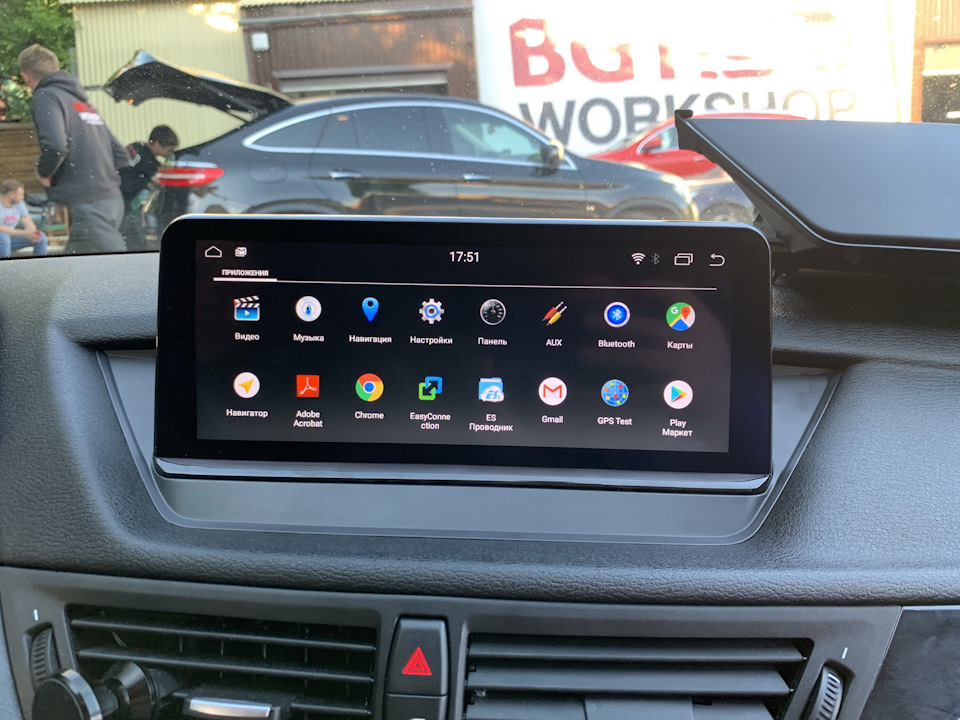

Любые приложения Вы можете самостоятельно скачать из PlayMarket:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

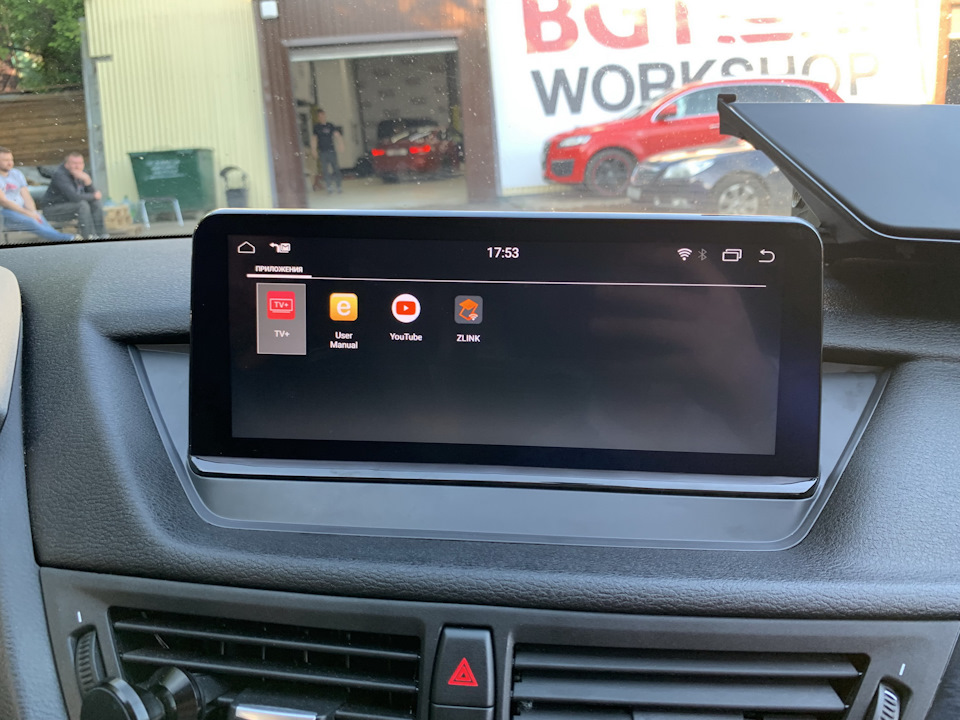

Всё, что интересно — закачивайте на рабочий стол:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

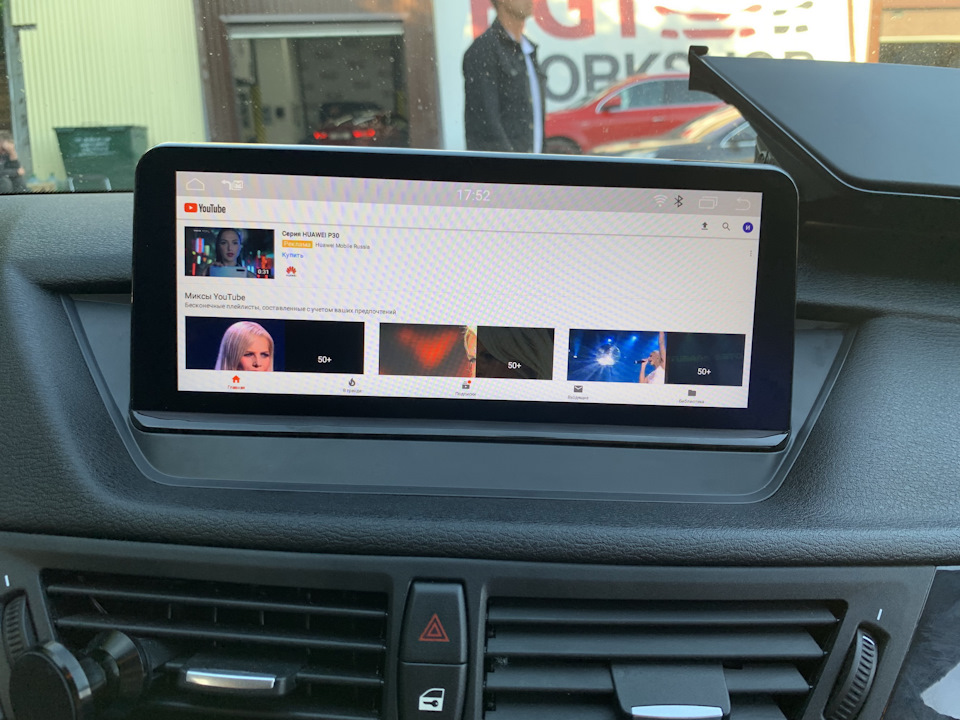

Наиболее часто используемые приложения:

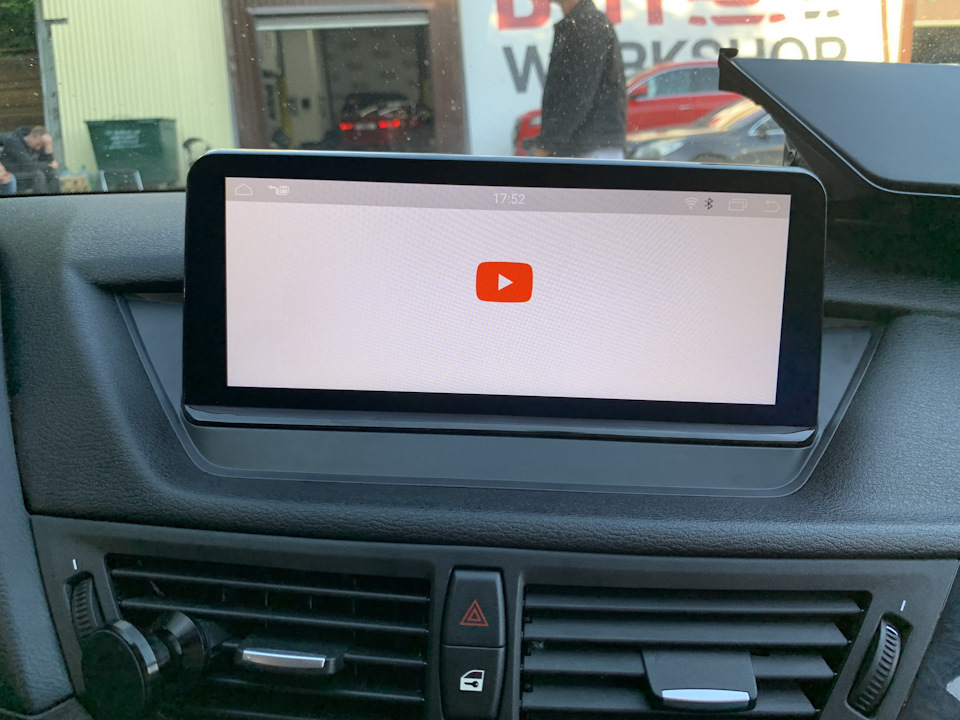

Youtube:

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

видео как работает система именно в этом авто:


Обращайтесь!
На ЛЮБУЮ задачу найдется решение!

Адрес Установочного Центра BGT Workshop:
Москва, Большая Почтовая, дом 43-45, стр.12
Телефон:
+7 916 44-44-275 — WhatsApp / Viber
E-mail: gvif.ru@yandex.ru
Skype: Andrey.e3
www.bgtworkshop.ru

Наслаждайтесь Комфортом и Безопасностью с технологиями от BGT Workshop!

Работа с аналогичным авто, в котором изначально был штатный монитор:
www.drive2.ru/o/b/538737883817705495/

ЛЮБАЯ игровая приставка на монитор ЛЮБОГО БМВ:

Источник

Типы штатных аудио систем современных BMW

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Вся информация в статье актуальна для списка кузовов, который отображён в таблицах. Те кузова BMW, которые не упомянуты имеют иные концепции и места установки. В этой статье речь идёт о самых массовых вариантах аудиосистем.

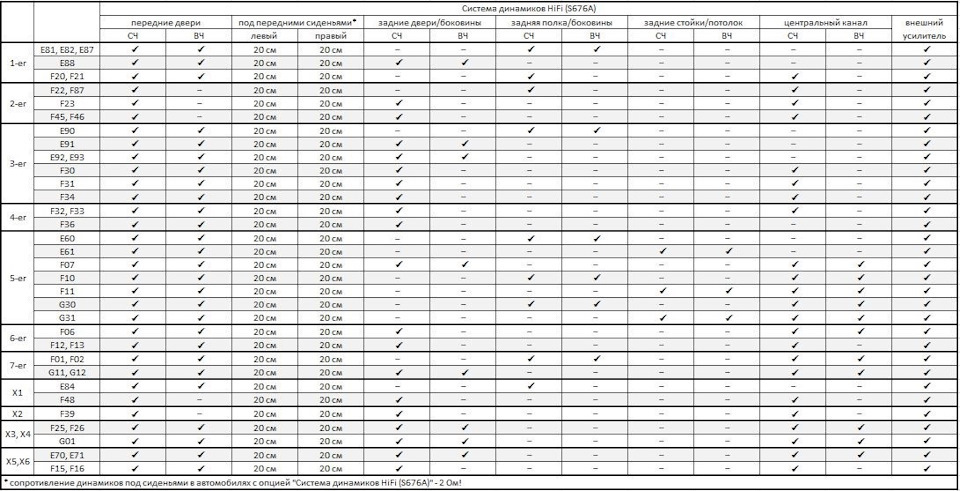

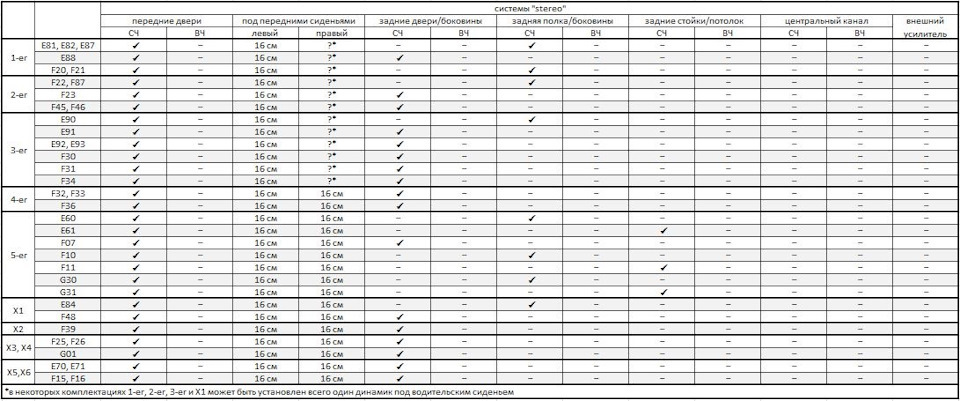

В приложенных таблицах можно посмотреть, какое количество и где расположены динамики в разных заводских системах в разных кузовах BMW.

Итак, начнём с расположения динамиков в базовой системе «stereo». Эта система не обозначается в списке опций и установлена «по умолчанию». Это означает, что если в списке опций автомобиля нет никаких, связанных с аудиосистемой (подробнее о каждой из опций я расскажу ниже), то в автомобиле будет установлена именно система «stereo».

Расположение компонентов и известные параметры для системы «stereo»:

Два фронтальных среднечастотных (далее в тексте — СЧ) динамика диаметром 10 см в передних дверях, сопротивление 4 Ом. Два тыловых СЧ динамика диаметром 10 см (в задних дверях/боковинах или в задней полке в зависимости от кузова, см. таблицу), сопротивление 4 Ом. Эти динамики в системе «stereo» есть всегда, а ВЧ динамиков никогда нет (по этому фактору систему «stereo» сразу легко узнать). Также в системе есть динамики под сиденьями, диаметром 16 см и сопротивлением 4 Ом, но тут есть такая особенность, что в некоторых комплектациях 1-er, 2-er, 3-er и X1 может быть установлен всего один динамик под водительским сиденьем. К сожалению, по VIN это никак не определить и надо просто послушать есть ли динамик под сиденьем справа, т.к. его отсутствие это неприятность при апгрейде аудиосистемы, по причине того, что и корпуса под динамик справа тоже не будет и его придётся докупить отдельно.

Все компоненты в системе «stereo» работают от встроенного усилителя головного устройства (далее в тексте – ГУ), при этом динамики под сиденьями подключены параллельно динамикам в дверях по сторонам. Сигнал на фронтальных выходах ГУ широкополосный, на тыловых «подрезан» снизу примерно на 120 Гц. АЧХ сигнала ГУ неровная и приподнята к краям диапазона (это при необходимости «излечивается» кодированием ГУ под систему «Hi-Fi», но уровень сигнала станет ниже и понадобится усилитель). Такая форма АЧХ призвана компенсировать отсутствие высокочастотных (далее в тексте – ВЧ) динамиков и ущербность динамиков под сиденьями (далее в тексте, для сокращения, я буду называть эти динамики мидбасами, несмотря на то что BMW их гордо называет «сабвуферы»).

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Следующей среди аудиосистем BMW идёт система, обозначаемая в списке опций S676A и с неизменным пафосом названная производителем как «Система динамиков HiFi», хотя конечно же, до понятия HiFi, ей совсем далеко. С этой опцией в автомобиле появляется внешний усилитель и высокочастотные динамики (не во всех моделях, 1-er F**, 2-er, X1 F48 и X2 даже с этой опцией будут без ВЧ акустики). Эта система может быть базовой для некоторых серий автомобилей и региональных рынков, но при этом будет присутствовать в списке опций в разделе «базовая комплектация».

Почти во всех автомобилях с опцией «Система динамиков HiFi» (исключение составляют 1-er, 2-er, X1, X2) динамики и известные параметры, следующие:

Две пары фронтальной компонентной акустики, СЧ динамики диаметром 10 см и ВЧ диаметром 25 мм в передних дверях, сопротивление 4 Ом. Две пары тыловой компонентной акустики, СЧ динамики диаметром 10 см и ВЧ (есть не всегда, см. таблицу) диаметром 25 мм (в задних дверях/боковинах или в задней полке в зависимости от кузова, см. таблицу), сопротивление 4 Ом. Динамики под сиденьями, диаметром 20 см и сопротивлением 2 Ом. Также в системе может быть центральный канал в «торпедо», СЧ динамик диаметром 10 см и ВЧ (есть не всегда, см. таблицу) диаметром 25 мм. Каждая пара СЧ и ВЧ динамики подключена на один канал усилителя параллельно через разделительный фильтр (конденсатор) для ВЧ динамика. Из этого правила тоже есть некоторые исключения, например в некоторых кузовах нет тыловых ВЧ и/или ВЧ центрального канала (см. в таблице).

К выходам усилителя попарно подключены динамики в передних дверях, тыловая акустика, динамики под сиденьями и на одном канале центральная акустика (когда есть). Усилитель подключен к высокоуровневым выходам ГУ, но при этой опции сигнал на выходе уже с ровной АЧХ (но ниже по уровню сигнала, чем в системе «stereo», о чём я упоминал выше), никакой дополнительной обработки сигнала в этих усилителях нет. Никаких цифровых шин к усилителю в системе «Hi-Fi» не подключено, что даёт большие возможности для улучшения звука в таких автомобилях, т.к. замена усилителя на альтернативный пройдёт абсолютно незаметно для всей бортовой электроники.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

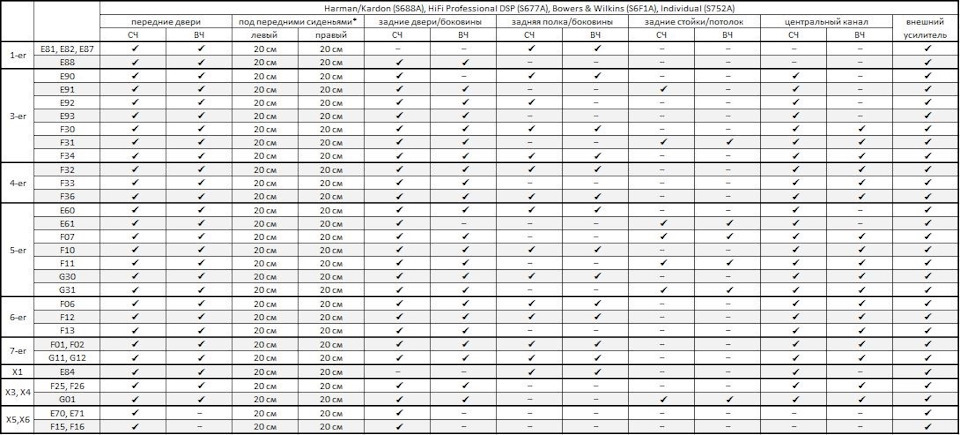

Следующей в иерархии заводских опциональных аудиосистем для BMW идут сразу несколько абсолютно одинаковых по составу компонентов и принципиальной схеме систем, называемых для разных кузовов и рынков сбыта или «Система HiFi Professional с DSP (опция S677A, эту же опцию можно встретить с названием «Top-Hifi» или «Logic 7»), или «Harman/Kardon система объемного звучания» (опция S688A).

Почти во всех автомобилях с опциями S677A и S688A (исключение составляют опять же 1-er, 2-er и X1 F) динамики и известные параметры, следующие:

Две пары фронтальной компонентной акустики, СЧ динамики диаметром 10 см и ВЧ диаметром 25 мм в передних дверях, сопротивление 4 Ом. Две пары тыловой компонентной акустики, СЧ динамики диаметром 10 см и ВЧ диаметром 25 мм (в задних дверях/боковинах или в задней полке в зависимости от кузова, см. таблицу), сопротивление 4 Ом, ещё две пары дополнительных тыловых компонентных динамиков, СЧ динамики диаметром 10 см и ВЧ диаметром 25 мм (в задних дверях/боковинах или в задней полке в зависимости от кузова, см. таблицу), Динамики под сиденьями, диаметром 20 см и сопротивлением 8 Ом. В этих системах тоже есть центральный канал в «торпедо», СЧ динамик диаметром 10 см и ВЧ (есть не всегда, см. таблицу) диаметром 25 мм. Каждая пара СЧ и ВЧ динамики подключена на один канал усилителя параллельно через разделительный фильтр (конденсатор) для ВЧ динамика. Из этого правила тоже есть некоторые исключения, например в некоторых кузовах нет вторых тыловых динамиков и центрального канала (см. в таблице).

Усилитель со встроенным процессором обработки звукового сигнала (DSP), в меню ГУ появляются дополнительные настройки эквалайзера и «объёмного звучания». Усилитель получает сигнал от ГУ по цифровой оптической шине MOST и для его замены на альтернативный потребуются специальные интерфейсный преобразователь.

Абсолютно такой же состав и схему имеет «Аудиосистема Individual» (опция S752A), предлагавшаяся для ряда кузовов E-серии, с разницей в том, что у динамиков в дверях там полноценные кроссоверы, а тыловые и центральный динамик, в некоторых моделях коаксиальные. Внешне эту опцию легко опознать по особым грилям на динамиках в дверях (они с серебристыми ободками).

Перейдём теперь к «топовым» вариантам систем. Усилители там, конечно, тоже с процессорами и подключены по шине MOST.

«Bowers & Wilkins High End Sound System» (опция S6F1A) повторяет по составу и расположению динамиков системы «Harman/Kardon система объемного звучания» (опция S688A), разница только в том, что усилитель десятиканальный и центральный канал подключен поканально. Защитные грили в этих системах металлические с подсветкой для динамиков.

Bang&Olufsen High End Surround Sound (S6F2A) также повторяет по составу и расположению динамиков системы «Harman/Kardon система объемного звучания» (опция S688A), но здесь уже все динамики, подключены полностью поканально и соответственно у усилителя целых 16 каналов. Грили тоже из металла и с подсветками.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

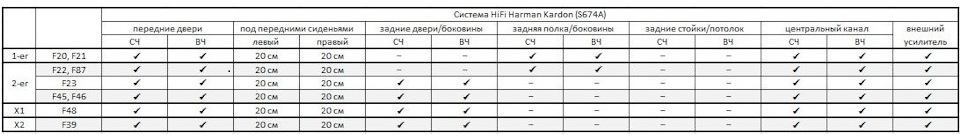

Особняком (как я и упоминал выше) стоит опция «Система HiFi Harman Kardon» (опция S674A) для 1-er F**, 2-er, X1 F48 и X2. В этих автомобилях под этим кодом, скрывается практически стандартная для прочих кузовов система «Hi-Fi» и усилитель не имеет ни процессора, ни шины MOST.

магнитола на бмв x1 e84 какая лучше. Смотреть фото магнитола на бмв x1 e84 какая лучше. Смотреть картинку магнитола на бмв x1 e84 какая лучше. Картинка про магнитола на бмв x1 e84 какая лучше. Фото магнитола на бмв x1 e84 какая лучше

Продолжение последует и в дальнейших статьях я расскажу о том, как радикально улучшить звучание перечисленных штатных систем исходя из опыта такого апгрейда, теоретических обоснований, тестов и обширной практики.

На картинках расположение динамиков в системах Hi-Fi на примере G30

На картинках расположение динамиков в системах H/K на примере G30

Также доп информация по Е кузовам из TIS

Аудиосистемы различаются по количеству динамиков, по способу создания звукового давления и качеству системной линейности.
Низкочастотные динамики находятся под передними сиденьями.
Система Top-HiFi имеет 7-полосный графический эквалайзер и эффект объемного звучания (LOGIC7).

4 канала
6 динамиков
2 среднечастотных динамика спереди, 100 мм
2 среднечастотных динамика сзади, 100 мм
2 низкочастотных динамика, 160 мм
Ширина полосы пропускания: от 50 до 14 000 Гц
Макс. звуковое давление: 98 дБ
Мощность усилителя: в зависимости от радиоприемника,
Радиоприемники: 4 x 15 Вт (4
M-ASK: 4 x 40 Вт (2
CCC: 4 x 25 Вт (2

В стереосистеме динамики без дополнительных усилителей активизируются непосредственно выходными аудиокаскадами радиоприемника или системы навигации. Динамики стереосистемы входят в серийную комплектацию, если в автомобиле устанавливается радиоприемник или система навигации.
Среднечастотные динамики в передних дверях и низкочастотные динамики активизируются общим выходным аудиокаскадом радиоприемника или системы навигации. В передней стойке автомобиля кабель динамиков разделяется. Отсюда сигнал на динамики поступает отдельно на каждый. Для защиты выходного аудиокаскада радиоприемника от перегрузки из-за параллельно подключенных динамиков к каждому переднему среднечастотному динамику последовательно подключен конденсатор.
Конденсатор для переменного тока является резистором, который, в зависимости от частоты, изменяет свое значение. Чем ниже частота, тем больше сопротивление резистора. Это позволяет снизить общее активное сопротивление (полное сопротивление) низкочастотных динамиков, конденсатора и среднечастотных динамиков до значений не критичных для выходного аудиокаскада.

Выходные каскады аудиосистем систем навигации Business (M-ASK) и Professional (CCC) могут подавать управляющий сигнал на два параллельно включенных динамика. В этом случае конденсатор для адаптации сопротивления не нужен.
Система HiFi (SA 676)

6 каналов
10 динамиков
2 высокочастотных динамика спереди, 26 мм
2 среднечастотных динамика спереди, 100 мм
2 низкочастотных динамика, 217 мм
2 среднечастотных динамика сзади, 100 мм
2 высокочастотных динамика сзади, 26 мм
Ширина полосы пропускания: от 40 до 20 000 Гц
Макс. звуковое давление: 104 дБ
Мощность усилителя:
2 x 40 Вт (2 Басы
4 х 25 Вт (2

Аналоговый 6-канальный усилитель HiFi может работать с любым предлагаемым радиоприемником или системой навигации. Усилитель HiFi размещен в левой части багажного отделения под обшивкой. Аудиосигналы передаются на усилитель HiFi в аналоговой форме. Он усиливает сигналы и передает их на динамики. Через 6 аудиоканалов активизируются в целом 10 динамиков.
Высокочастотные динамики и среднечастотные динамики включены параллельно. Через четыре выходных каскада усилителя они получают питание по одному проводу. На среднечастотном динамике имеется частотный разделительный фильтр (фильтр верхних частот), разъединяющий сигнал для высокочастотных динамиков. Частотный разделительный фильтр выполнен в виде конденсатора. С повышением частоты сопротивление переменного тока (импеданс) понижается, и проводимость конденсатора увеличивается. Таким образом, на высокочастотные динамики поступают только высокочастотные сигналы, а низкочастотные сигналы подавляются.
Система Top-HiFi (SA 677) E87

6 каналов (7 каналов имитирует LOGIC7)
10 динамиков
2 высокочастотных динамика спереди, 26 мм
2 среднечастотных динамика спереди, 100 мм
2 низкочастотных динамика, 217 мм
2 среднечастотных динамика сзади, 100 мм
2 высокочастотных динамика сзади, 26 мм
Ширина полосы пропускания: от 30 до 20 000 Гц
Макс. звуковое давление: 104 дБ
Мощность усилителя:
2 x 70 Вт (4 Басы
6 х 40 Вт (2

Система Top-HiFi (SA 677) E90

9 каналов, 13 динамиков
1 среднечастотный динамик спереди по центру, 100 мм
2 высокочастотных динамика спереди, 26 мм
2 среднечастотных динамика спереди, 100 мм
2 низкочастотных динамика, 217 мм
2 среднечастотных динамика в задних дверях, 100 мм
2 среднечастотных динамика в полке за задним сиденьем, 100 мм
2 высокочастотных динамика в полке за задним сиденьем, 26 мм
Ширина полосы пропускания: от 30 до 20 000 Гц
Макс. звуковое давление: 110 дБ
Мощность усилителя:
2 x 70 Вт (4 Басы
7 х 40 Вт (2

Система Top-HiFi (SA 677) E91

9 каналов, 13 динамиков
1 среднечастотный динамик спереди по центру, 100 мм
2 высокочастотных динамика спереди, 26 мм
2 среднечастотных динамика спереди, 100 мм
2 низкочастотных динамика, 217 мм
2 среднечастотных динамика в задних дверях, 100 мм
2 высокочастотных динамика в задних дверях, 26 мм
2 среднечастотных динамика (электродинамические планарные динамики) сзади в обшивке потолка
Ширина полосы пропускания: от 30 до 20 000 Гц
Макс. звуковое давление: 110 дБ
Мощность усилителя:
2 x 70 Вт (4 Басы
7 х 40 Вт (2

Система Top-HiFi (SA 677) E92

9 каналов, 13 динамиков
1 среднечастотный динамик спереди по центру, 100 мм
2 высокочастотных динамика спереди, 26 мм
2 среднечастотных динамика спереди, 100 мм
2 низкочастотных динамика, 217 мм
2 среднечастотных динамика в задних дверях, 100 мм
2 высокочастотных динамика в задних дверях, 26 мм
2 среднечастотных динамика в полке за задним сиденьем, 100 мм
Ширина полосы пропускания: от 30 до 20 000 Гц
Макс. звуковое давление: 110 дБ
Мощность усилителя:
2 x 70 Вт (4 Басы
7 х 40 Вт (2

Цифровой усилитель Top-HiFi является абонентом шины MOST и может работать только с MOST-совместимым радиоприемником и системой навигации. Аудиосигналы от радиоприемника или системы навигации посылаются на усилитель Top-HiFi в цифровой форме через оптоволоконный кабель (шина MOST). Усилитель преобразует цифровые сигналы в аналоговые и усиленными передает их на динамики.
Усилитель Top-HiFi оснащен LOGIC7 (Surround Sound).

Для системы Surround Sound требуется минимум 7 аудиоканалов. На BMW 1-й серии имеется только 6 аудиоканалов. Так как в панели приборов нет среднечастотного динамика, то эффект объемного звучания имитирует усилитель Top-HiFi, перераспределяя аудиосигналы на динамики в передних дверях. Преобразование звука выполняется еще до аналогового преобразования в цифровом звуковом процессоре (DSP) усилителя.
Усилитель Top-HiFi устанавливается на том же месте, что и усилитель HiFi.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
