Плафон в дверь автомобиля
Дооснащение дверей штатными плафонами подсветки при выходе и предупредительными плафонами освещения — ЧАСТЬ 1
Вот начитался чужих бортовых журналов ))) и решил тоже осветить двери).
В общем несколько раз я неудачно вышел в темноте из машины и это подтолкнуло меня на доустановку в двери плафонов освещения, тем более я частенько езжу по трассе летом в ночное время, поэтому красная предупредительная лампа на торце двери при её открытии тоже довольно актуальна, с учётом того как темно и грязно на наших дорогах).
Для этой операции потребовались некоторые детали.

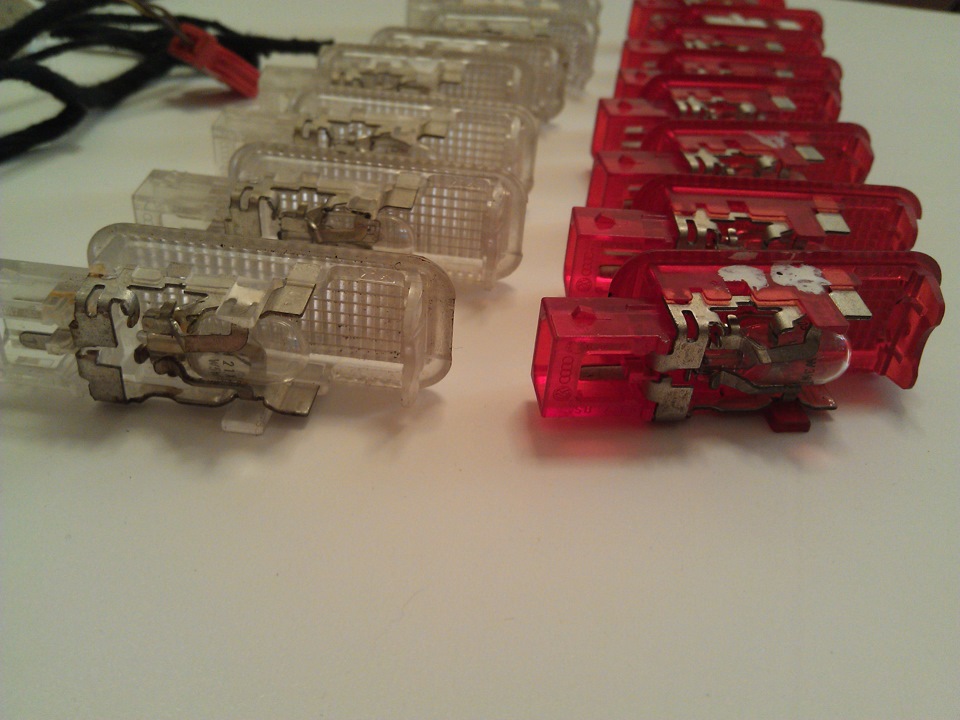

1. Плафон подсветки при выходе (прозрачный) — 3B0 947 415B — 4 штуки

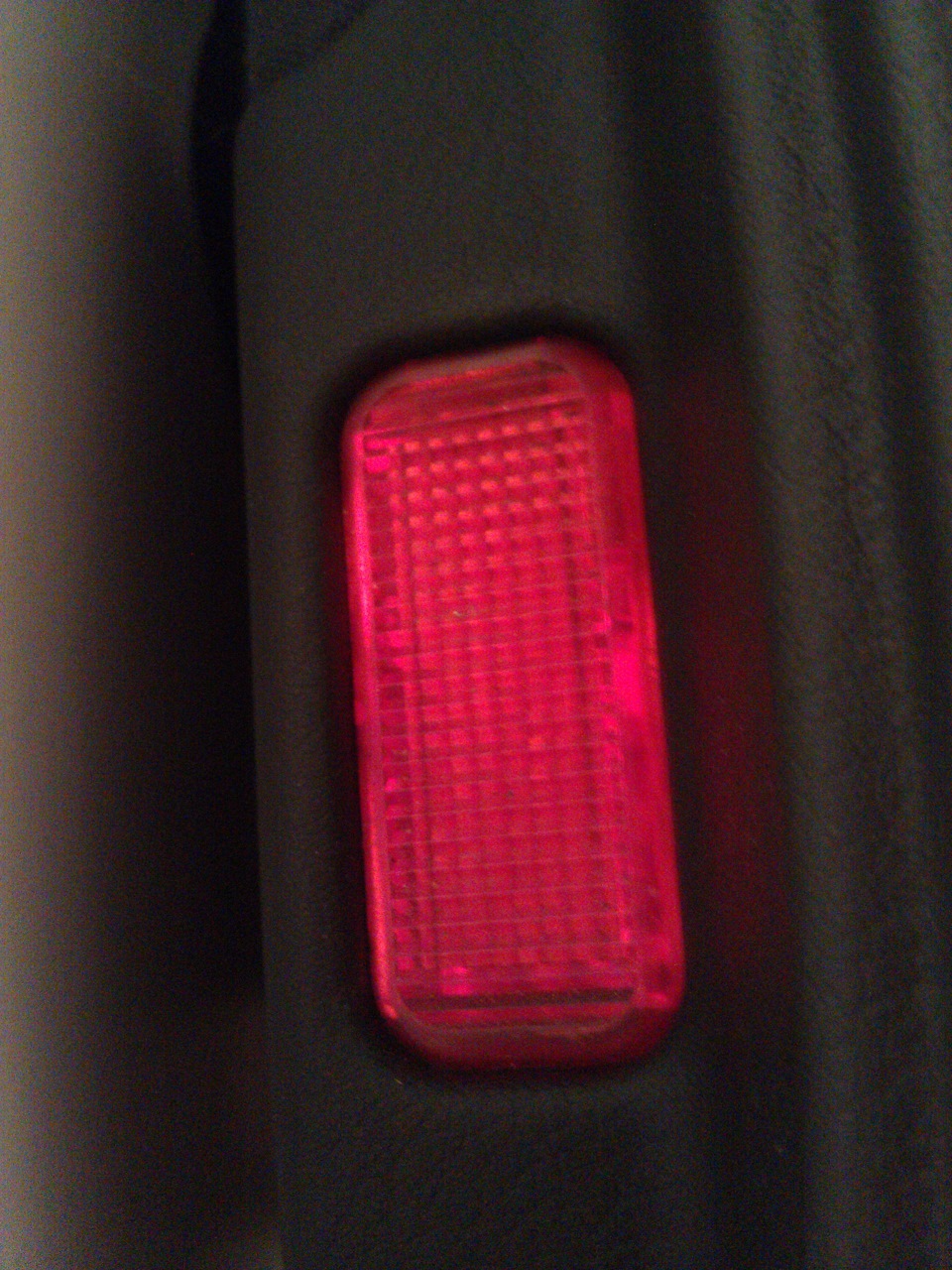

2. Предупредительный плафон в торце двери (красный) — 8D0 947 411 — 4 штуки

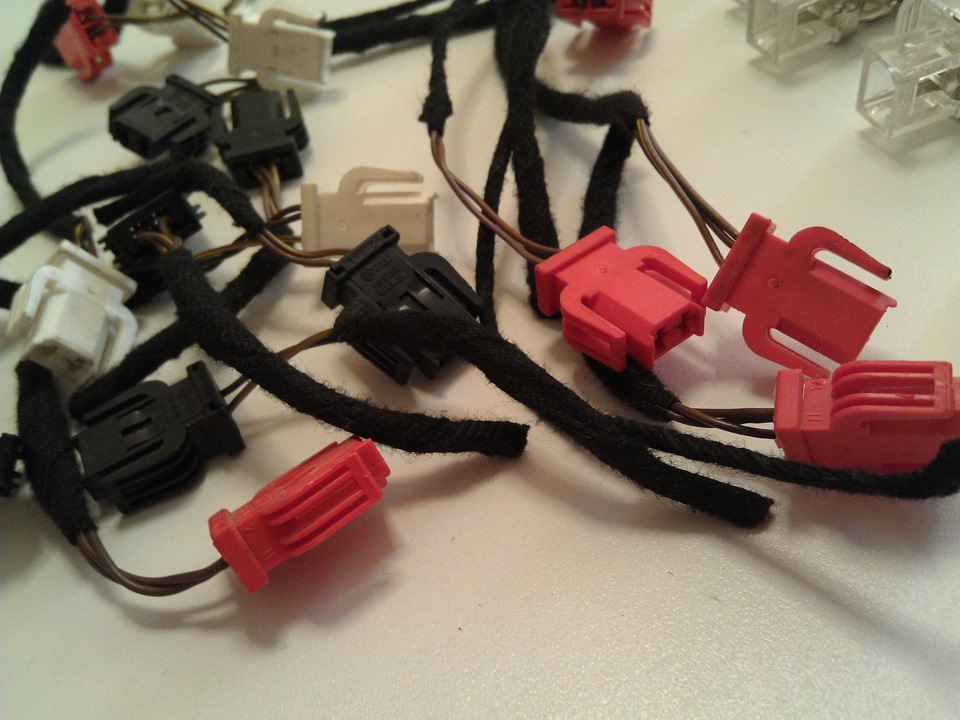

3. Разъём плафонов (состоит из клемм-мам — 2 шт. N 906 844 05 и корпуса 893 971 632) — 8 штук

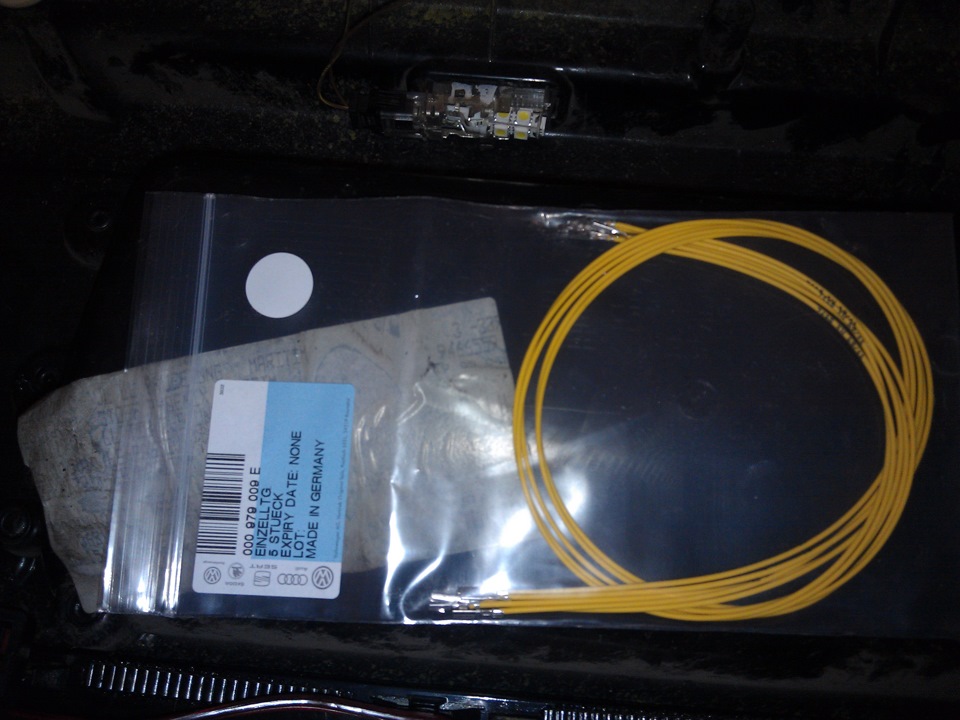

4. Провод электрический с двумя клеммами на концах 000 979 009 E — 3 штуки (такой же провод использовался для подсветки внутренних ручек дверей.
Расходники по пунктам списка 1, 2 и 3 были закуплены на разборке, ввиду гораздо меньшей их стоимости за Б\У, позиция 4 закупалась новой через магазин EXIST.
Помимо штатных деталей так же понадобились следующие расходники:

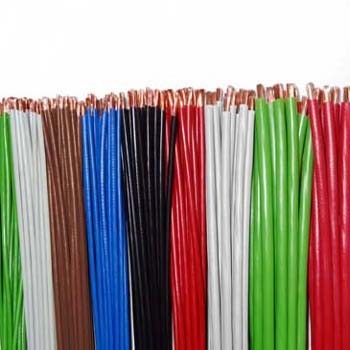

1. Провод ПГВА коричневого цвета 10 метров (хватает на 4-ре двери) сечением 1х0,5 кв. мм., будет минусовым, что соответствует штатной расцветке проводки автомобиля.
2. Провод ПГВА красного цвета 10 метров (хватает на 4-ре двери) сечением 1х0,5 кв. мм., будет плюсовым, это не соответствует штатной расцветке проводки автомобиля, но соответствует общепринятым нормам расцветки плюсовых проводов (просто найти в продаже провод коричневый с жёлтой полосой (как это сделано по схеме машины) гораздо сложнее, чем красный).

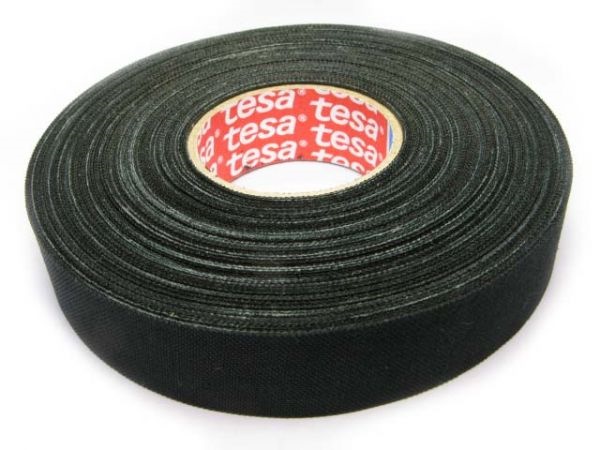

3. Изолента тряпичная с ворсом TESA — 15 метров (решил сделать жгуты как штатные, они перемотаны как раз такой изолентой, на удивление попалась в продаже на Митинском рынке изолента один в один на ощупь и вид, как штатная, только по цене раза в 3 дешевле). Партнамбер заводской изоленты VAG — 000 979 950.

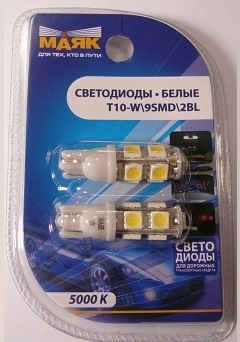

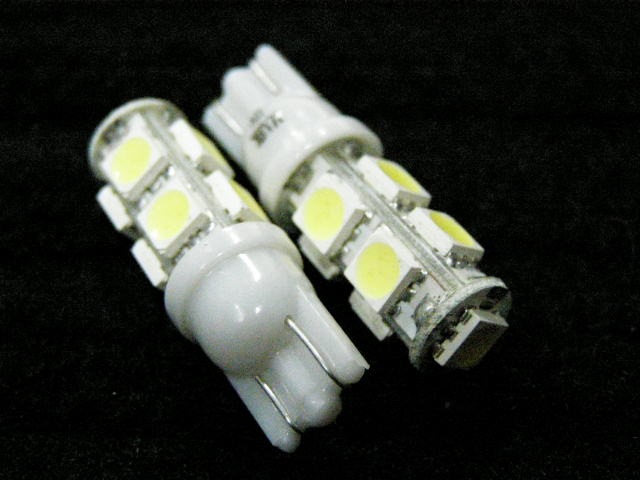

4. Так же я решил установить в плафоны светодиодные безцокольные лампы МАЯК
12T10-W/9SMD/2BL W2,1×9,5d T10 12V 5W WHITE 5000K, 9SMD 2 лампы в одной блистерной упаковке — 2 упаковки.
В очередной раз выражаю благодарность Сане MrBogus за помощь в закупке части расходников!
После сбора всех комплектующих я начал изучать электрические схемы машины (пользовался программой ELSA).
Для тех, кто захочет повторить инсталляцию привожу

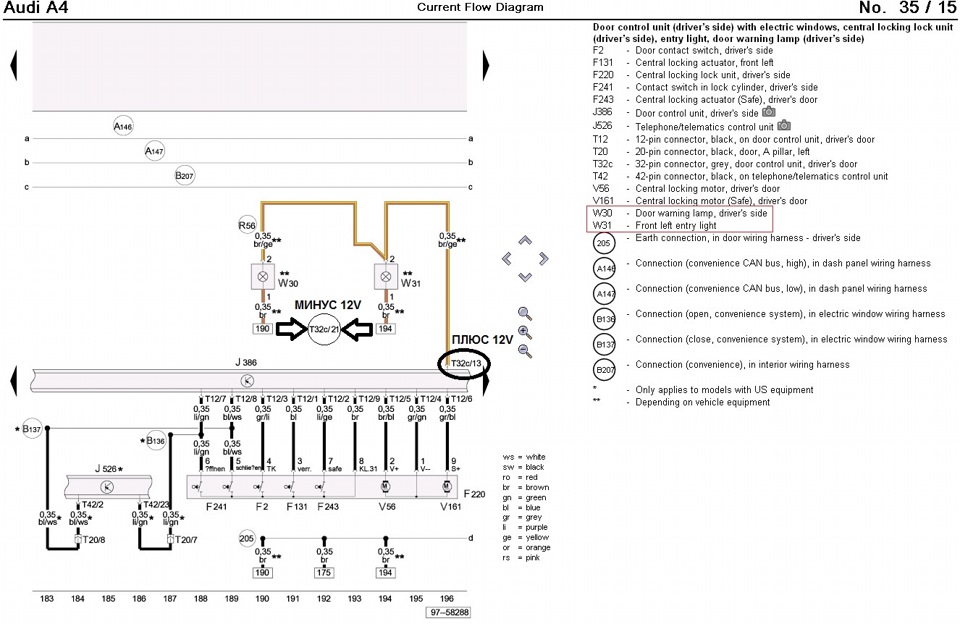

Схемы из «камасутры» чёрно-белые, для большей наглядности я раскрасил нужные нам места подключения цветом.
Примечание:
В электрических схемах применяется некоторая маркировка, чтобы понять её нужно уметь её читать, об это я делал как-то отдельную запись в своём блоге.
Здесь поясню конкретно по нужным нам частям схемы — на схемах провода промаркированы по цвету и сечению провода, надпись 0,35 br/ge, означает, что провод коричневый с жёлтой полосой с сечением 0,35 кв.мм. В схемах передних дверей места подключения к соединительным колодками промаркированы как T32c/21 и T32c/13, соответственно, это означает, что провода устанавливаются в 32-х пиновую колодку проводки, подключающуюся к контроллеру двери (на схемах обозначены как J386 — передняя левая дверь и J387 — передняя правая дверь), T32c/21 — в 21-й пин (на фишке есть маркировка пинов), а T32c/13 в 13-й пин. На контроллерах задних дверей 16-ти пиновые колодки, подключающиеся к контроллеру двери (J388 — задняя левая дверь и J389 задняя правая дверь) и соответсвенно маркировка проводов будет такая — T16e/2 — 2-й пин, T16e/3 — 3-й пин и T16e/6 — 6-й пин.

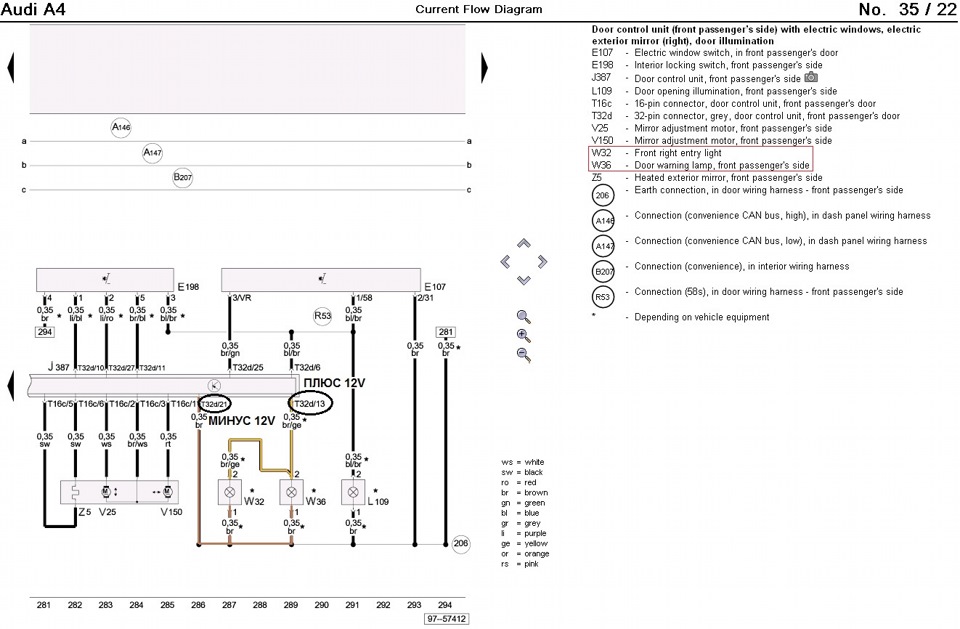

Ниже схемы по каждой двери отдельно:
Обращу так же внимание, что (на наших двух машинах, по крайней мере) во всех минусовых клеммах уже стоят провода, поэтому я просто подпаивался к этим коричневым проводам.
Так же количество точек подключения в передних дверях (почему-то) отличается от задних дверей, в передних оба плафона по плюсу подключаются в 21-й пин 32-х пиновой фишки, а в задних проводка на плафоны разнесена по пинам и один плафон подключается во 2-й, а другой в 3-й пины 16-ти пиновой фишки, странно, но факт.
Именно по этим 2-м причинам жёлтых проводков требуется не совсем равное местам подключения количество.
После освоения материала по точкам подключения я снял с машины обшивки дверей, принёс их домой и принялся монтировать всё это на обшивки.
Примечание:
Очень хорошо, что все провода подключаются к штатным разъёмным фишкам, расположенным на жгутах проводки обшивок дверей, то есть ни каких дополнительных разъёмов придумывать не нужно (при наличии всех выше описанных расходников).
Ну так вот …

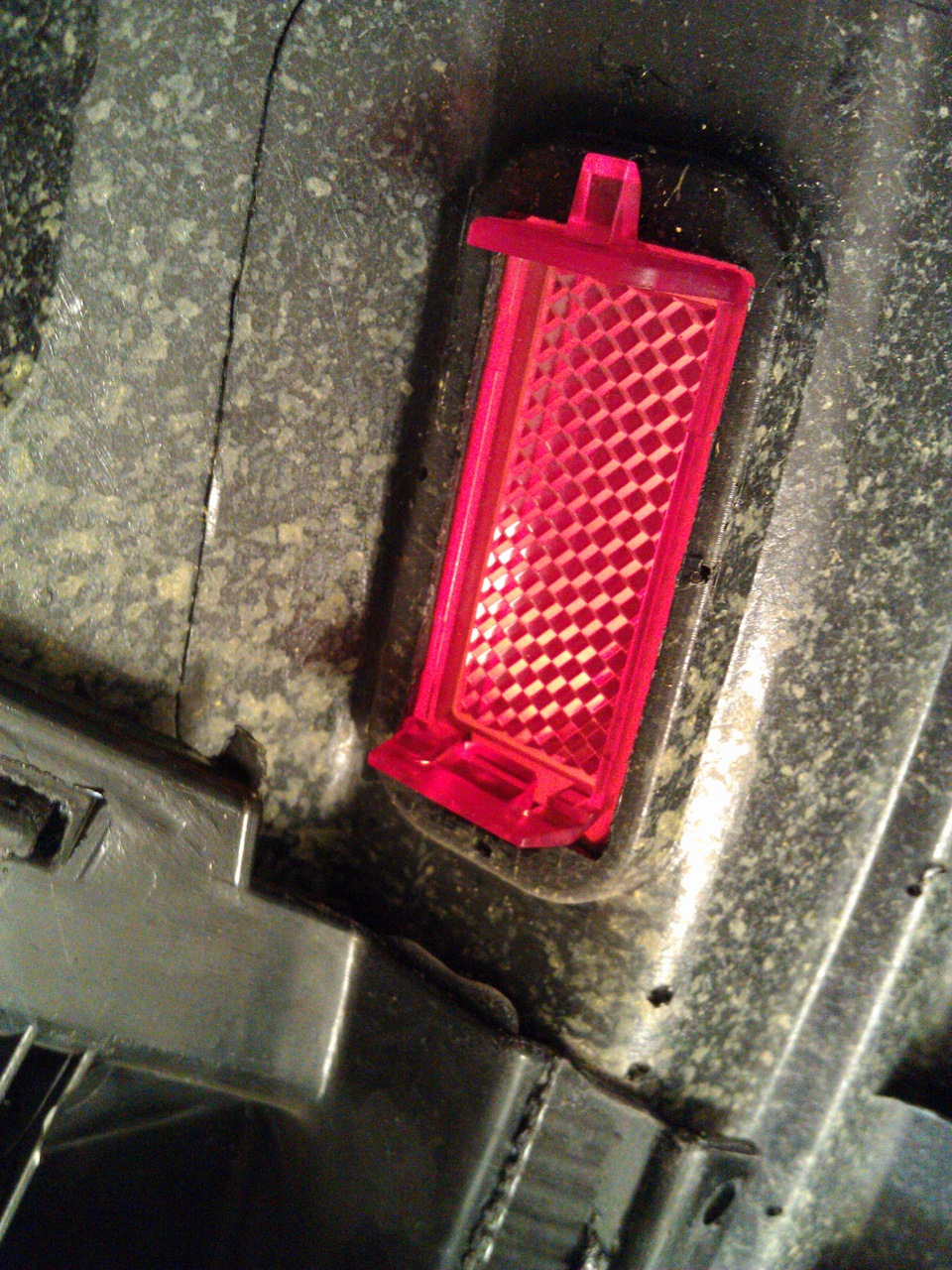

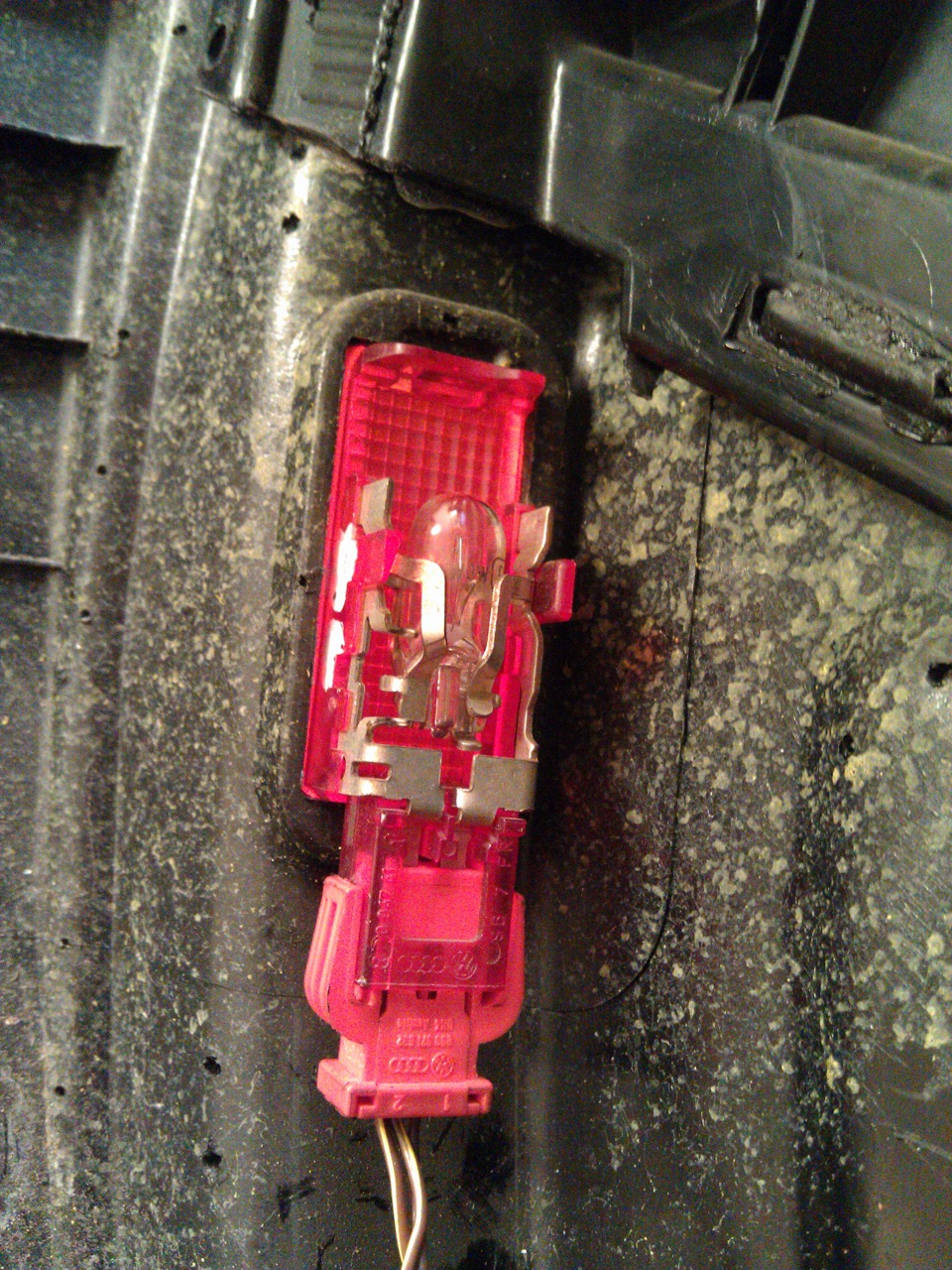

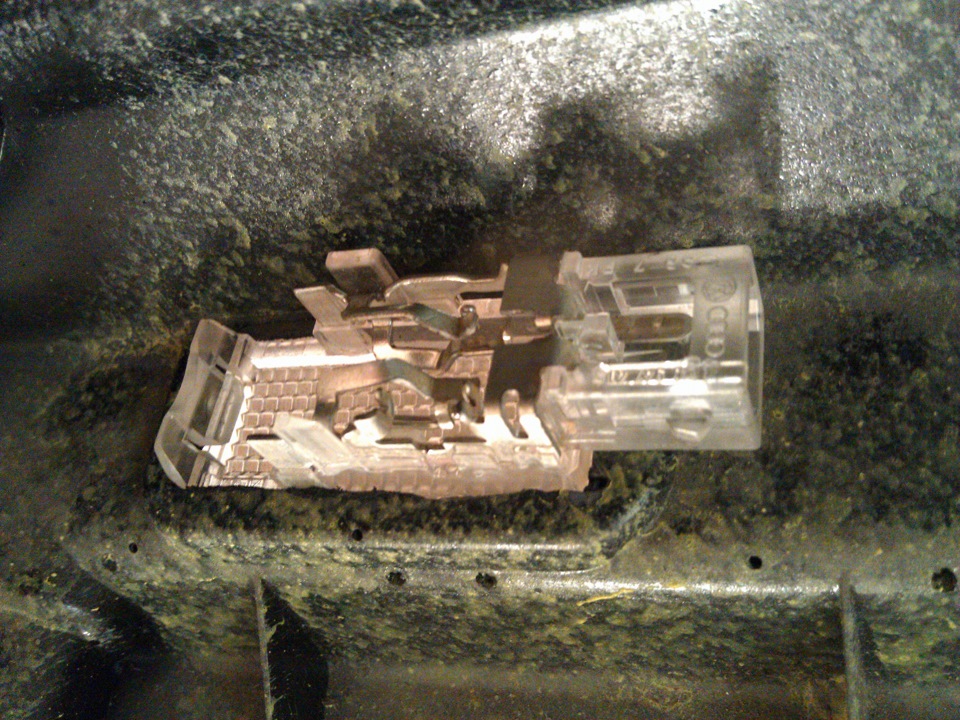

На обшивках дверей штатно в местах установки красных предупредительных плафонов (в торце) стоят катафоты-заглушки, что облегчает нам установку, т.к. есть готовые отверстия,

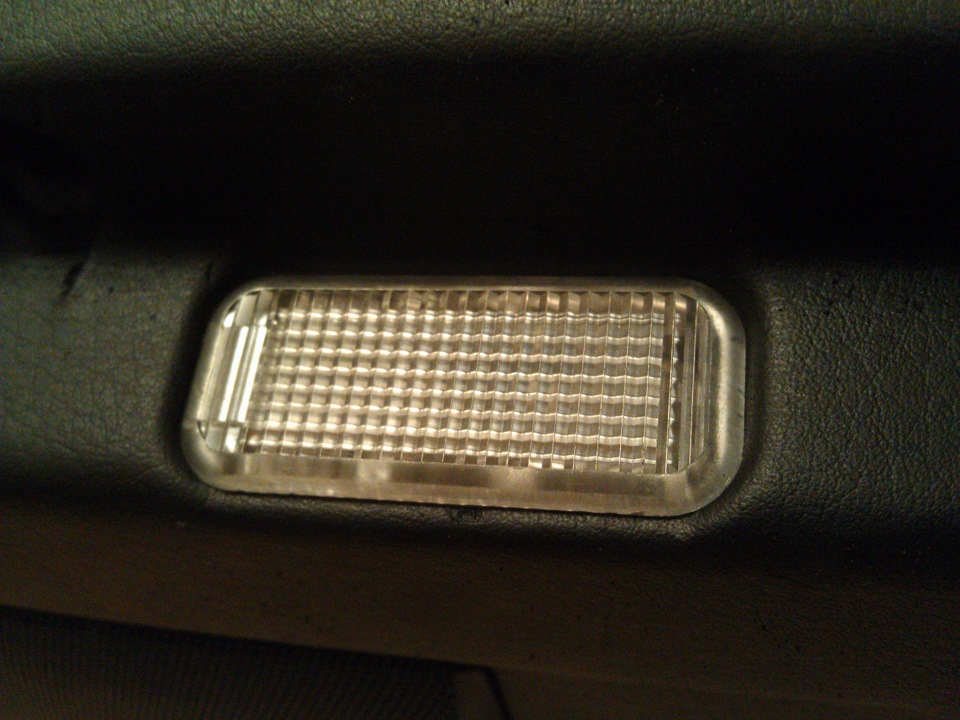

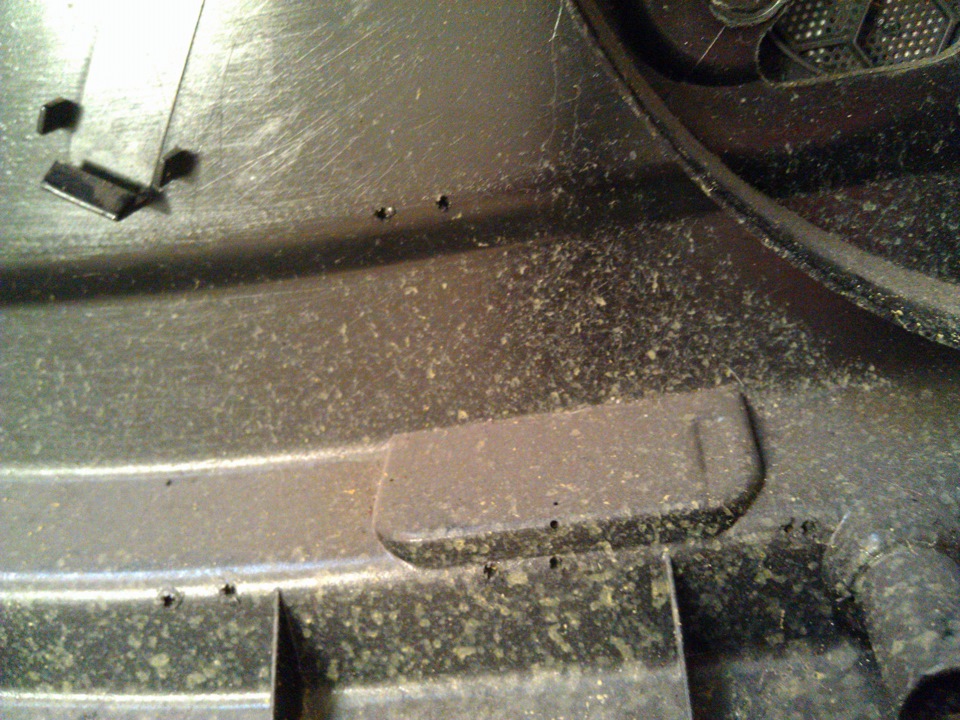

а вот с плафонами подсветки пространства при выходе (прозрачные плафоны в нижней части обивки) всё сложнее, в обшивке есть выштамповка, но отверстия под плафончик нет…
пришлось, используя заглушку-катафотку с помощью карандаша нанести разметку и с помощью гравёра выпилить отверстия под нижние плафоны, подгонял проём под плафон по месту с помощью надфилей.
В процессе пиления отверстий под плафоны «он»
вроде бы сначала заинтересовался (как обычно) процессом, но в момент запуска гравёра смылся в какое-то укромное место, но потом, когда шум закончился, «он» появился из неоткуда и с интересом наблюдал за процессом изготовления жгутов проводки.
