Пожарное и аварийно спасательное оборудование вывозимое на основных пожарных автомобилях

Пожарно-техническое вооружение (ПТВ), вывозимое на автоцистерне.

ПТВ – комплекс, состоящий из пожарного оборудования, ручного пожарного и аварийно—спасательного инструмента, пожарных спасательных устройств и средств малоймеханизации, а также средств индивидуальной защиты и других технических устройств для ПА в соответствии с табелем положенности.

Пожарное оборудование – оборудование, входящее в состав коммуникаций пожаротушения, а также средства обслуживания оборудования:

Стволы пожарные:

а) стволы пожарные ручные водяные сплошной струи и стволы пожарные ручные водяные сплошной и распыленной струй ;

б) стволы пожарные ручные пенные низкой кратности и генераторы пены средней кратности;

в) стволы пожарные ручные комбинированные;

г) стволы пожарные лафетные переносные комбинированные;

д) стволы пожарные лафетные стационарные.

Рукава и головки соединительные для пожарного оборудования:

а) рукава пожарные напорные;

б) рукава всасывающие и напорно-всасывающие;

в) головки соединительные для пожарного оборудования.

Оборудование пожарное прочее:

— ключи для пожарной соединительной арматуры.

Ручной пожарный и аварийно-спасательный инструмент – предназначен для проведения работ по вскрытию и разборке конструкций при тушении пожаров и АСР, включающий:

— пожарные топоры, багры, ломы:

— комплекты многофункционального универсального инструмента для проведения АСР на пожаре (комплект для резки проводов, ИРАС, УКИ-12М).

Средства пожарные спасательные:

Средства индивидуальной защиты:

1. Средства индивидуальной защиты органов дыхания и зрения (СИЗОД):

— КИП, ИП, респираторы, дыхательные аппараты со сжатым воздухом (ДАСВ), самоспасатели изолирующие, устройства искусственной вентиляции легких, запчасти СИЗОД.

Источник

Оборудование пожарного автомобиля

Результат оперативного реагирования команды спасателей на сигнал о возгорании во многом зависит от комплектации пожарных автомобилей специальным оборудованием. Перечень пожарно-технического вооружения прописан в ГОСТе 12.2.047-86. Нарушение правил оснащения ПА влечет за собой не только срыв операции, но и составляет опасность для жизни спасателей и людей, попавших в беду.

Стандартный комплект

Для оперативного реагирования на вызов бригада спасателей использует определенный комплекс вспомогательных средств, которые входят в перечень основного оборудования пожарных автомобилей или являются частью пожарно-технического вооружения. Первое представляет собой комплекс коммуникаций для подавления огня. Ко второму относят технические средства для защиты личного состава при проведении разведки на месте происшествия и ликвидации возгораний.

Стандартно ПА общего назначения, к которым относят автоцистерны, насосно-рукавные машины, автомобили первой помощи и спасательный транспорт, на борту обязательно имеют:

Перечень пожарного оборудования, возимого на пожарных автомобилях, зависит от модели транспортного средства. В зависимости от сложности ситуации на место вызова посылают машину, оснащенную в соответствие со стандартным протоколом действий.

Оборудование для эвакуации

Первоначальной задачей бригады спасателей является эвакуация людей и материальных ценностей из охваченной огнем зоны. Кроме подручных средств, перечисленных выше, большое значение в благополучном исходе операции по эвакуации имеет гидравлический аварийно-спасательный инструмент. Это переносные комплексы с гидроприводом, которые используют для деблокировки пострадавших во время ЧС.

ПА автомобили общего назначения оснащены:

Принцип действия гидравлического аварийно-спасательного инструмента основан на приведении в действие насоса (ручного или с электроприводом).

Пожарные стволы

Один из видов специального оборудования основных пожарных автомобилей, используемого для подачи огнетушащих средств через рукава гидрантов.

Ручные активируются ручным оборудованием. Их недостаток – ограниченное расстояние действия, максимум 5 метров. Применяют при тушении небольших очагов возгорания. Лафетные – оборудование спецтехники. В комплекте – варианты насадок.

Переносное оборудование обоих типов крепится на окончании рукавной напорной линии. Стационарные устанавливаются только на опорах и соединяются с краном или насосом автомобиля. Благодаря стволам и насадкам можно формировать как сплошную струю для тушения огня на дальних расстояниях, так и распыленную для небольших площадей или локального очага.

Машины, выезжающие в зону пожара, комплектуются следующими моделями стволов.

РС-70Оборудование пожарных машин, мотопомп. Состоит из корпуса, насадки, муфтовой соединительной напорной головки и переносного ремня.РСП-50

Рукава

Вид технического оснащения любого автомобиля, который выезжает в зону ЧС. Сегодня используют три типа рукавов:

Всасывающие

Используются для забора воды из водоисточника для дальнейшего пожаротушения. Стандартно длина рукавов, которыми комплектуются ПА – 4 метра. При транспортировке их располагают в пенале на крыше АЦ. Некоторые автомобили имеют отделение на уровне насосного отсека.

Напорно-всасывающие

Используют для забора воды и ее последующей транспортировки из водоисточника или гидранта с использованием насоса. Их отличительной особенностью является металлический проволочный каркас, покрытый текстильным кожухом. Пеналы для хранения и транспортировки таких рукавов расположены на надстройке ПА. Конструкция этих отсеков предусматривает естественную просушку оборудования во время возвращения техники на базу. Напорно-всасывающие рукава предназначены для подачи пенообразователя, масла и других специальных жидкостей.

Напорные

Наиболее распространенный вид рукавов, которыми комплектуются автоцистерны, пожарные поезда, корабли, краны. Предназначены для подачи огнетушащих веществ под избыточным давлением. В АЦ напорные рукава транспортируются в одинарной или двойной скатке. Также возможно использование специальной катушки.

Классификация ПТВ пожарной машины

Инструменты, используемые во время проведения спасательной операции, являются обязательным компонентом пожарных автомобилей любого вида. Их делят на две группы:

К механизированным ПТВ относят устройства с электро-, мото-, пневмо- и гидроприводом. К немеханизированным – классический рабочий инструмент.

Назначение ручного инструмента:

К механизированному инструменту относят бензомоторные пилы, электрические молотки, автогенно-резальные агрегаты.

Размещение в автомобиле

По конспекту, которым пользуются оперативные бригады, выезжая на вызов, к размещению оборудования на пожарном автомобиле предъявляют высокие требования. Часть хранится в кабине боевого расчета, часть – в кабине водителя. Основной же инвентарь расположен в отсеках кузова. Четкий порядок – залог уменьшения времени на боевое развертывание без снижения его оперативной подвижности.

Размещение оборудования подчинено правилу эргономики:

В кабине водителя должны быть огнетушители и ручной инструмент. В зоне боевого расчета размещают пожарные стволы и рукавные зажимы, противогазы и фонари. Все оборудование размещают так, чтобы оперативники при боевом развертывании не мешали друг другу.

Источник

ПТВ пожарного автомобиля

Пожарно-техническое вооружение (ПТВ) пожарного автомобиля – система специального оборудования, инструментов, устройств, средств индивидуальной защиты и технических средств, являющаяся обязательной комплектацией ПА для выполнения им задач по ликвидации возгораний и эвакуации людей. Комплектация и размещение пожарных автомобилей ПТВ отвечает требованиям ГОСТа и ТУ конкретной модели машины.

Классификация

В основе классификации пожарно-технического вооружения лежит принцип назначения. Выделяют пять типов ПТВ:

В стандартной комплектации ПА общего назначения (автоцистерны, насосно-рукавные ПА, машины первой помощи) имеют:

Полная опись ПТВ в отсеках пожарного автомобиля предполагает наличие:

Согласно нормам каждый тип пожарных автомобилей имеет свой табель положенности ПТВ, являющийся обязательной документацией.

Оборудование для эвакуации

Основным средством для проведения операции по эвакуации людей и материальных ценностей из зоны ЧС является гидравлический аварийно-спасательный инструмент, работающий по принципу насоса. Основным ПТВ для эвакуации на пожарных машинах общего назначения КамАЗ и УРАЛ является:

Из ручного оборудования в комплекте ПА обязательно наличие:

Вооружение для тушения пожара

Согласно табеля положенности автоцистерны комплектуются водосборником, генератором, гидроэлеватором, соединительными головками, рукавной задержкой и зажимом, рукавной катушкой, ключами для открывания гидрантов, пожарной колонкой, мостками, разветвлением РТ-80, огнетушителями, всасывающими, напорно-всасывающими и напорными рукавами.

Всасывающая сетка

Основное назначение этого типа оборудования – фильтрация воды из водоисточника, удержание воды во всасывающей линии во время кратковременного отключения насоса и при неисправном вакуум-аппарате.

Оборудование классифицируется по условному проходу и основным показателям:

Показатели назначения включают:

Согласно ГОСТу Р 53253-2009 для всасывающих сеток установлены показатели.

Водосборник

Рукавный водосборник предназначен для сбора воды из двух рукавов и подачи ее к насосу. Основными нормативными показателями для этого типа ПТВ являются:

Показатели назначения определяют по таблице.

Госстандартом определено, что водосборники должны выдерживать гидравлическое давление 1.5 МПа, герметичность затворного устройства должна быть в пределах 0.05-0.1 МПа. Все литые части изготавливаются из алюминиевого сплава марки АК7 или АЛ9, а также других антикоррозийных сплавов, обладающих свойствами не ниже обязательно заявленных. Резиновые детали должны выдерживать температуру до ±60°С.

Гидроэлеватор

Это оборудование представляет собой струйный насос. Оно предназначено для подъема и подачи жидкости и гидросмеси, забора воды с глубины до 20 метров при необходимости ее подачи на расстояние до 100 м. Гидроэлеваторы используют также для откачки пролитой воды.

Параметры и значения гидроэлеваторов определены ГОСТом Р 50398-92.

Соединительные головки

Этот тип оборудования представляет собой быстросмыкаемую арматуру, предназначенную для подсоединения пожарных рукавов к насосам. Согласно классификации, прописанной в ГОСТе Р 53279-2009, выделяют для типа головок: напорные и всасывающие, которые, в свою очередь, подразделяются на:

Номинальные значения этого оборудования соответствуют таблице.

Рукавная задержка и зажим

Рукавная задержка – приспособление для закрепления напорной рукавной линии на высоте. Используется во время тушения пожаров на лестничных пролетах или стенах при необходимости подъема рукавов в вертикальном положении. Для линии до 66 мм на каждый рукав предусмотрена одна задержка. При большем диаметре расчет количества задержек проводят из требований минимума нагрузки на одну задержку по 100 кг.

Рукавные зажимы используются при повреждении рукавной линии. Они бывают ленточного типа, когда необходимо устранить разрыв до 3 см. Карсетные зажимы используются для купирования разрывов и трещин до 10 см. Чаще всего в использовании применяют зажимы типа ЗПР-80 и ЗПР-150.

Источник

Пожарно-техническое вооружение

ПТВ, или пожарно-техническое вооружение — комплект специализированного спасательного оборудования. В него входят ручные пожарные инструменты, пожарные спасательные устройства, средства индивидуальной защиты и техническое оборудование для пожарных машин.

Классификация

В основе классификации пожарно-технического вооружения лежит принцип назначения. Выделяют пять типов ПТВ:

В стандартной комплектации ПА общего назначения (автоцистерны, насосно-рукавные ПА, машины первой помощи) имеют:

Полная опись ПТВ в отсеках пожарного автомобиля предполагает наличие:

Согласно нормам каждый тип пожарных автомобилей имеет свой табель положенности ПТВ, являющийся обязательной документацией.

Оборудование для эвакуации

Одним из основных инструментов в пожарной машине является оборудование для эвакуации людей из горящих или задымленных сооружений. Оно включает в себя механизированный и ручной инструмент. К механизированному относятся:

Ручное оборудование пожарного включает в себя:

Средства индивидуальной защиты пожарных

Индивидуальные защитные средства делятся на три группы:

Вооружение для тушения пожара

Согласно табеля положенности автоцистерны комплектуются водосборником, генератором, гидроэлеватором, соединительными головками, рукавной задержкой и зажимом, рукавной катушкой, ключами для открывания гидрантов, пожарной колонкой, мостками, разветвлением РТ-80, огнетушителями, всасывающими, напорно-всасывающими и напорными рукавами.

Всасывающая сетка

Основное назначение этого типа оборудования – фильтрация воды из водоисточника, удержание воды во всасывающей линии во время кратковременного отключения насоса и при неисправном вакуум-аппарате.

Оборудование классифицируется по условному проходу и основным показателям:

Показатели назначения включают:

Согласно ГОСТу Р 53253-2009 для всасывающих сеток установлены показатели.

Водосборник

Рукавный водосборник предназначен для сбора воды из двух рукавов и подачи ее к насосу. Основными нормативными показателями для этого типа ПТВ являются:

Показатели назначения определяют по таблице.

Госстандартом определено, что водосборники должны выдерживать гидравлическое давление 1.5 МПа, герметичность затворного устройства должна быть в пределах 0.05-0.1 МПа. Все литые части изготавливаются из алюминиевого сплава марки АК7 или АЛ9, а также других антикоррозийных сплавов, обладающих свойствами не ниже обязательно заявленных. Резиновые детали должны выдерживать температуру до ±60°С.

Гидроэлеватор

Это оборудование представляет собой струйный насос. Оно предназначено для подъема и подачи жидкости и гидросмеси, забора воды с глубины до 20 метров при необходимости ее подачи на расстояние до 100 м. Гидроэлеваторы используют также для откачки пролитой воды.

Параметры и значения гидроэлеваторов определены ГОСТом Р 50398-92.

Соединительные головки

Этот тип оборудования представляет собой быстросмыкаемую арматуру, предназначенную для подсоединения пожарных рукавов к насосам. Согласно классификации, прописанной в ГОСТе Р 53279-2009, выделяют для типа головок: напорные и всасывающие, которые, в свою очередь, подразделяются на:

Номинальные значения этого оборудования соответствуют таблице.

Рукавная задержка и зажим

Рукавная задержка – приспособление для закрепления напорной рукавной линии на высоте. Используется во время тушения пожаров на лестничных пролетах или стенах при необходимости подъема рукавов в вертикальном положении. Для линии до 66 мм на каждый рукав предусмотрена одна задержка. При большем диаметре расчет количества задержек проводят из требований минимума нагрузки на одну задержку по 100 кг.

Рукавные зажимы используются при повреждении рукавной линии. Они бывают ленточного типа, когда необходимо устранить разрыв до 3 см. Карсетные зажимы используются для купирования разрывов и трещин до 10 см. Чаще всего в использовании применяют зажимы типа ЗПР-80 и ЗПР-150.

Пожарные лестницы

Пожарные лестницы относятся к средствам, предназначенным для эвакуации. В пожарно-техническом вооружении различают несколько видов пожарных лестниц:

Пожарные рукава

В ПТВ входят пять разновидностей пожарных рукавов.

Рукавная задержка и зажим

Рукавные задержки используются для фиксации пожарных шлангов для тушения пожаров на высоте и на лестничных пролетах или стенах. А также при необходимости вертикального подъема.

Рукавные зажимы применяют при повреждении в рукавной линии и для ее починки. Различают ленточные и карсетные зажимы. Первые устраняют повреждения до трех сантиметров, а вторые позволяют залатать рукав с разрезом до десяти сантиметров.

Источник

Пожарное оборудование, вывозимое на пожарных автомобилях

5.1 Назначение пожарных рукавов, рукавного оборудования и стволов.

Всасывающие рукава предназначены для работы под разрежением, напорно-всасывающие – для работы под давлением и под разрежением (рис. 8 и 9).

Всасывающие рукава служат для заборки воды из открытых источников водоснабжения, напорно-всасывающие – из водопроводов через гидранты.

К рукавному оборудованию (принадлежности к рукавам) относятся соединительные и переходные головки, уплотнительные резиновые кольца, всасывающие сетки, разветвления, водосборники, соединительные ключи для головок, зажимы для напорных рукавов, рукавные задержки.

Соединительные головки служат для быстрого и герметичного соединения всасывающих и напорных рукавов между собой и присоединения их к пожарному оборудованию. Они изготовляются из алюминиевого сплава и подразделяются на головки всасывающие и напорные.

Переходная головка служит для соединения напорных рукавов и другого оборудования, имеющих различные диаметры условного прохода.

Уплотнительные резиновые кольца служат для уплотнения соединительных головок между собой.

Всасывающие сетки служат для защиты всасывающих рукавов и пожарных насосов от попадания в них посторонних предметов при заборе воды.

Разветвление служит для разделения потока воды, подаваемой по магистральной рукавной линии, на три-четыре рабочих потока и для регулирования подачи воды по этим линиям. В зависимости от количества ответвлений разветвления изготавливаются трехходовые и четырехходовые.

Водосборник ВС-125 служит для подключения пожарного насоса через напорные или напорно-всасывающие рукава к пожарной колонке.

Ключи от всасывающих и напорных головок К-80 и К-150 применяются для смыкания (размыкания) соединительных головок всех типоразмеров на напорных и всасывающих рукавах и пожарном оборудовании.

Зажим для напорных рукавов служит для быстрой ликвидации течи в рукавах через отверстия и свищи без остатков подачи воды.

Рукавная задержка служит для удержания напорных рукавов на высоте и снятия с них нагрузки от действия тяжести столба воды.

Для подачи воды применяют ручные пожарные стволы, для подачи пены – ручные воздушно-пенные стволы, генераторы пены средней кратности и подъемники и пеносливы, для подачи как воды, так и пены используют лафетные стволы.

Ручные пожарные стволы предназначены для формирования и направления сплошных и распыленных водяных струй при тушении пожаров (рис.10).

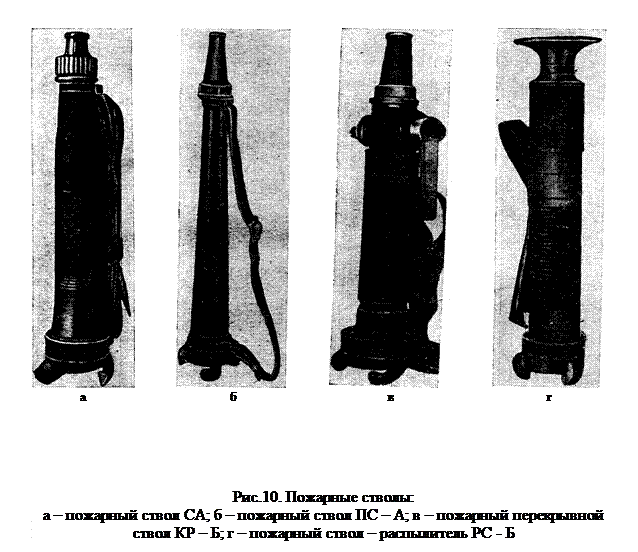

Стволы РС-50 и РС-70 служат для формирования и направления сплошных струй воды в очаг пожара. Они имеют одинаковое устройство и отличаются один от другого только размерами.

Ствол КР–Б перекрывной имеет назначение и устройство, аналогичные устройству и назначению стволов РС-50 и РС-70. Дополнительно в корпусе имеется пробковый кран для перекрытия потока воды при работающем пожарном насосе.

Ствол РСК-50 комбинированный служит для формирования и направления сплошных и распыленных струй воды в очаг пожара, кроме того, этим стволом можно перекрывать поток воды и формировать распыленные струи воды.

Стволы-распылители РС-А и РС-Б предназначены для формирования и направления сплошной или распыленной струи воды, а также струи пены при тушении пожаров.

Ствол комбинированный РКСП—50 предназначен для формирования и направления сплошной или распыленной струи воды, а также струи пены при тушении пожаров.

При эксплуатации пожарных стволов необходимо предохранять их от механических повреждений.

Ствол воздушно-пенный СВП служит для получения пены низкой кратности, формирования пенной струи и направления ее в очаг пожара.

Генераторы пены средней кратности служат для получения воздушно-механической пены средней кратности, формирования пенной струи и направления ее в очаг пожара.

Подъемник-пенослив телескопический служит для получения и подачи воздушно-механической пены средней кратности в вертикальные резервуары высотой от 6 до 12,5 м.

5.2. Ручной немеханический и механический инструмент.

Ручной немеханизированный пожарный инструмент предназначается для проведения работ на пожаре по вскрытию и разборке конструкций зданий.

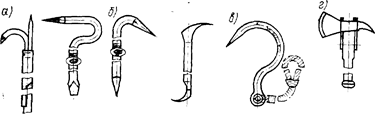

К ручному немеханизированному пожарному инструменту относятся: пожарные ломы, багры, топоры, крюки, лопаты, пилы и комплект инструмента для резки электропроводов (рис. 11).

Ручной пожарный инструмент применяется:

багры насадные – для растаскивания бревенчатых стен, штабелей сена, соломы и других материалов;

топоры пожарные – для вскрытия дверей, окон, крыш и перерубания досок;

топоры плотницкие – для перерубания балок, досок и т.п.;

лопаты – для перелопачивания горящих сыпучих веществ, удаления засыпки перекрытий, расчистки места пожара и т.п.;

пилы – для перепиливания балок и досок при разборке конструкций зданий (сооружений);

ножницы для резки электропроводов – перерезания электрических проводов низкого напряжения.

Механизированный инструмент служит для обеспечения и повышения производительности труда личного состава пожарных команд при вскрытии и разборке строительных конструкций на пожарах.

К механизированному инструменту, применяемому в пожарных подразделениях, относятся: бензомоторные пилы «Дружба-60» и ПДС-400, электрические пилы ИЭ-5102Б и ЭП-К6, молотки электрические ИЭ-4204Б, а также автогенно-резательные ранцевые аппараты (ранцевые установки РУ для газовой резки металла) (рис. 12).

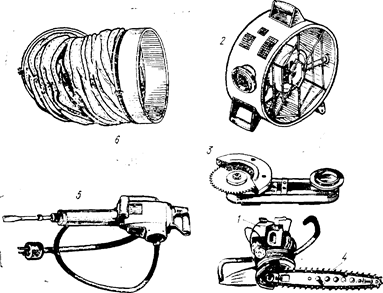

Рис. 12. Универсальный механизированный комплект:

Пила «Дружба-60» служит для распиловки, вскрытия, разборки деревянных строительных конструкций и может быть использовано при тушении лесных пожаров.

Пила дисковая ИЭ-5102Б служит для вскрытия и распиловки деревянных конструкций.

Автогенно-резательная ранцевая установка РУ служит для вскрытия тонких металлических оболочек и стальных конструкций из малоуглеродистых и низколегированных сталей газовой резки.

5.3. Техника безопасности при работе с механизированным, немеханизированным и электрифицированным инструментом.

При применении ручного пожарного инструмента для вскрытия конструкций необходимо:

соблюдать осторожность во избежании травмы от падающей штукатурки и конструкций;

вскрытие перегородок в помещениях начинать, как правило, только с одной стороны или принимать меры, исключающие возможность несчастных случаев с работающими при одновременном вскрытии одной и той же перегородки с двух смежных помещений.

При применении комплекта инструмента для резки электропроводов необходимо:

встать на резиновый коврик, надев диэлектрические боты и перчатки;

взять в руки специальные ножницы и перерезать каждый провод в отдельности.
