Реле зажигания на Шестёрку.
Итак, дорогие друзья, хочу добить тему зажигания и рассказать Вам ещё об одной полезной доработке КСЗ и не только его))) А именно, как то раз, пришло мне в голову помацать рукой вот этот вывод катушки (мотор работал):
К моему несказанному удивлению, руку начало немного потряхивать ударами тока! Замерил мультиком. О ужас — сильные скачки от 0 до 150 Вольт! Что это?
С этим вопросом я обратился к автомобильной литературе и с удивлением узнал, что во вторичной обмотке такие скачки (даже до 300 Вольт!) — обычное дело для КСЗ. Это норма!
И тут меня осенило — какую же должно быть нагрузку испытывают контакты в трамблёре, когда разрывают потоки электричества такой напряжённости. Но они то ладно — они (контакты трамблёра) вольфрамовые это раз, а ещё их оберегает конденсатор это два. Но как же быть контактам замка зажигания, которые ежедневно десятки раз разрывают потоки электрической энергии точно такой же напряжённости. В умных книгах написано, что в эти моменты (моменты разрыва) контакты замка зажигания испытывают скачки напряжения в те же 300 — 350 вольт. Поэтому, инженеры, что бы уберечь контакты замка зажигания, вместо них, как пушечное мясо, в бой бросают контакты специальных реле зажигания. Уже они коммутируют ток на бобину, а контакты замка зажигания прерывают только лишь слабые токи управления.
Почему коммутировать цепи высокого напряжения с помощью реле предпочтительнее: их можно быстро заменить — раз, контакты реле смыкаются и размыкаются практически моментально, сводя искрение к минимуму — два.
Именно в силу двух указанных причин, в цепи зажигания классических ВАЗов, начиная с пятой модели стали устанавливать реле зажигания:
ВАЗы более ранних поколений (01 — 06) конструкторы вниманием (в этом плане) обошли. Достаточно вспомнить, что на третьей модели и ранней шестой даже ближний свет включался без всякого намёка на реле — напрямую(!), поэтому говорить о «каком-то реле зажигания» — бессмысленно.
Но это ничего, ведь сию недоработку конструкторов легко устранить! Контакты своего замка я решил поберечь (тем более, что замок зажигания у меня венгерский) и тоже оснастил свою цепь зажигания указанным реле.

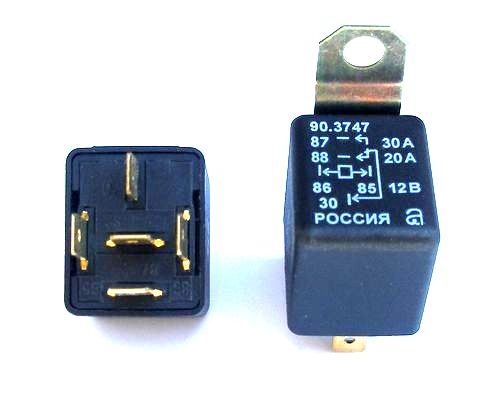

Это простое стандартное автомобильное реле 90.3747 на 30 Ампер и 12 Вольт:
Не важно, какое реле использовать — на пять контактов ли на четыре — подойдут любые. В чём суть доработки: стандартный плюс на бобину, идущий от замка зажигания подключаем к катушке реле, а вывод с катушки — на массу. Теперь, замок зажигания управляет лишь малыми токами, протекающими через катушку. Отдельный плюс, желательно толстым проводом диаметром 4 мм (как у меня), бросаем от плюсовой клеммы аккумулятора до катушки (бобины) зажигания. В этот то провод врезаем реле. Ток в нём это реле и будет коммутировать. Именно здесь скачки напряжения достигают больших значений:
На практике это выглядит так (реле зажигания очерчено красным):
Так же, пользуясь случаем, я заменил всю проводку системы зажигания на проводку с сечением в 4 мм. (вместо стандартных 2,5 мм.) это позволит максимально снизить электрические потери в системе зажигания, сделать её капитальной и надёжной)))
ВЫВОД:
Уже год реле зажигания работает отлично. Ни разу не было отказов. Эффекта нет, но его и не должно быть, так как сохранение контактов замка зажигания можно заметить только глядя с высоты лет и пройденных километров.
Реле зажигания
В один прекрасный вечер на трассе 130 км от города, 25 км до пункта назначения, на ходу при скорости около 80-90км/час, ближний свет заморгал 2 раза, потом весь панель потух и заглохла машина… Приехали…
Избавился я от АвтоВАЗа чтоб на трассе хоть не подвела, не оправдывает мои ожидания Ксюшка((
Первые мысли были контактная группа замка зажигания или ремень ГРМ (пробег был 41 600). Пробую завести, ключ проворачиваю панель приборов не горит, стрелки не поднимаются, бензонасос не качает, стартер крутит но не заводит.
Достаю свой Nokia с фонариком, проверяю предохранители, разбираю рулевой кожух, достаю контактную группу, ни че не расплавился все вроде норм, разбираю: заводской смазки уже не осталось, медные пластины стали серебристыми. Пробую на прямую, толстый красный провод (контакт 30) соединяю с контактом 15 (зажигание)-ноль действий, пробую контакт Кb (Кa)(магнитола) с контактом 30-мафон включается, ыхыы, дело не в КГ а где то в зажигании.
К этому времени подъезжает подмога, на буксире доезжаем до пункта назначения. Время уже час ночи, темно, оставил все на завтра. Перед сном полазил в разных форумах, везде ответ: контактная группа.
С утра сразу же к машине, к сукамашине которая подвела меня на трассе)))
Еще раз проверил предохранители, все релюшки за монтажным блоком. И вот он
Такое же реле есть в монтажном блоке (Электровентилятор системы охлаждения(высокая скорость), поменял их местами и чудо завелась, все отлично. Знал бы я об этом вчера))
Без неисправного вентилятора летом не стоит ездить, ну все же поехал по местным магазинам автозапчастей. Для нексии конечно же не нашел, купил ВАЗовский реле:
Около магазина же поставил, и хрен тебе, контакты 30 и 86 по разному расположены:
Зашел обратно и прикупил еще 10кусков провода с «папкой» и «мамкой», 15руб каждый
Ну все же такая переделка временная, так ездить не рекомендую. Для большей перестраховки поменял местами реле с Электровентилятора системы охлаждения:
До пункта назначения доедете точно, я проехал пока 200км все тьфу тьфу. Буду искать реле теперь не Российский а Корейский, и на запас контактную группу.
Всем удачи на дорогах, пусть не подводят вас ваши любимцы))
Принцип работы 5-ти контактного реле
Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.
Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.
Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.
В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.
Реле часто приходит на выручку во время установки дополнительного оборудования.
Примеры применения реле:
В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.). Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.
Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.
Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот). Подключаемся к слаботочным транзисторным выходам сигнализации.
Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.
Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».
Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».
Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.
На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.
Открытие багажника с брелока сигнализации.
Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации.
Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.
Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.
Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.
Это лишь немногие схемы подключения с использованием реле.
Что такое реле, и как оно работает? Диод и провода в автомобили.
Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.
Что такое реле, и как оно работает? 5-тиконтактное реле
Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.
Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.
Что такое реле, и как оно работает? 5-тиконтактное реле
В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.
Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.
Блокировка двигателя.
Что такое реле, и как оно работает? Реле блокировки двигателяВ качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.). Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.
Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.
Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот). Подключаемся к слаботочным транзисторным выходам сигнализации.
Что такое реле, и как оно работает? Инвертируем сигнал с помощью реле Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле.
Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус».
Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».
Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.
На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.
Открытие багажника с брелока сигнализации.
Что такое реле, и как оно работает? Открытие багажника с брелока сигнализации Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации.
Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.
Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.
Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.
Это лишь немногие схемы подключения с использованием реле.
Ещё один элемент, который так же, как и реле, часто используется в установке автосигнализаций — диод.
Диоды бывают электровакуумными (кенотроны), газонаполненными (газотроны, игнитроны, стабилитроны), полупроводниковыми и др. В настоящее время в подавляющем большинстве случаев применяются полупроводниковые диоды.
У нас при установке автосигнализаций тоже применяются полупроводниковые диоды.
Полупроводниковые диоды используют свойство односторонней проводимости p-n перехода — контакта между полупроводниками с разным типом примесной проводимости, либо между полупроводником и металлом.
Полупроводниковый диод. Катод и анод диода. Полупроводниковый диод. Течение тока в диоде.
Полупроводниковые диоды — очень простые устройства. Кроме оценки силы тока диода, есть три основных вещи, которые вы должны держать в уме:
1. Катод (сторона с полосой)
2. Анод (сторона без полосы)
3. Диод пропускает «-» от катода к аноду (не пропускает «+») и «+» от анода к катоду (не пропускает «-»).
Подключение концевиков дверей с помощью диодов.
Немного про использование диодов при подключении автосигнализации к электропроводке автомобиля написано в статье Поиск концевиков.
Встречаются автомобили, у которых нет общей точки концевиков дверей, т.е. все концевики развязаны. Для каждой двери свой концевик. Например, Honda некоторые, Ford, GM и т.д.
При подключении автосигнализации в таких автомобилях можно подцепиться к плафону в салоне и запрограммировать функцию вежливой подсветки, можно тупо все провода концевиков связать вместе.
Первый способ не всегда может пройти. Почему, написано в статье Поиск концевиков.
Второй способ может подойти, если при таком виде подключения не нарушится функциональность некоторых приборов автомобиля. Если у вас на автомобиле на приборной панели показывается открытие каждой двери отдельно — такой способ не подойдёт. Если после установки автосигнализации у вас при открытии любой двери, а не только водительской, начинает пищать зуммер, указывающий об оставленном ключе в замке зажигания, значит, был применён вышеприведенный способ подключения концевиков.
В таких автомобилях при подключении автосигнализации правильнее всего использовать диоды.
Ниже приведены примеры подключения автосигнализации с использованием диодов к отрицательным и положительным концевикам дверей.
Полупроводниковый диод. Подключение отрицательных концевиков к автосигнализации при помощи диодов.Полупроводниковый диод. Подключение положительных концевиков к автосигнализации при помощи диодов.
Эти же схемы используются при подключении двух датчиков к одному входу (например, удара и наклонного).
Сечение провода. мм2 0.5 \ 0.75 \1.0 \ 1.5\ 2.5\ 4.0\ 6.0
Электрическое сопротивление Ом’м х 10? 3.7 \2.5 \1.85 \ 1.2\ 0.72\ 0.46 \ 0.29
Допустимые значения сипы тока при длительных нагрузках роводов сечением 0.5-16 мм2 при одиночной прокладке должны быть не выше указанных в таблице
Установка дополнительного реле стартера
Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.
Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.
До установки массы напряжение с генератора рабыло 14,1 (достаточно неплохо)
После напрежение стало 14,4
При нагрузке (ближний свет, печка и магнитола) было13,2, стало 13,8
Результат на лицо, но цель была не в этом.
Далее подключал дополнительное реле на стартер.
Подключал по следующей схеме.
С 85 контакта реле на массу кузова.
С 87 контакта на «+» аккумулятора
Снял кабель с клеммой от втягивающего реле и к нему подключил 86 контакт реле.
А 30 контакт реле подключил к освободившемуся контакту на втягивающем.
При таком подключении родная проводка машины не страдает и в любой момент перекинув провод можно вернуть к заводской схеме.
Реле установил высоко и не так далеко от стартера, самое главное что бы не попадала на него влага.
И о проблеме с заводом машины забыл. ура!
В итоге получил прямое подключение стартера от аккумулятора прямым проводом малой длины и с хорошим сечением.
Только плюсовой кабель разрывается реле, для срабатывания которого достаточно и небольшого напрежения, которое вполне могут предать и плохие контакты и проблемная контактная группа.
Улучшен запуск двигателя в зимних условиях и наподсевшем аккумуляторе.
