Сварочный аппарат как шуруповерт

Возможно самый компактный сварочный аппарат (ММА) в необычном форм-факторе

После модели размером с булку хлеба думал больше уже ничему не удивлюсь, но недооценил воображение инженеров, решивших совместить фен и сварочный аппарат. Давайте проверим что из этого получилось.

Характеристики

А это подробные характеристики из комплектной инструкции

Распаковка и внешний вид

Упаковано всё в картонную коробку со скромным принтом, уложено во вспененный полиэтилен, так что во время доставки ничего не пострадало. В комплекте сварочник, провод «массы», короткое «сопло» в котором фиксируется электрод, сумка для переноски и инструкция

Сзади расположен вентилятор, прогоняющий поток воздуха через весь корпус. В верхней части находится дисплей и энкодер для управления настройками, плюсовой разъем размещен внизу рукояти, минусовой в носовой части.

Тип коннекторов стандартный, так что вместо «сопла» можно использовать классическую рукоять. Диаметр отверстия 3.5мм, так что электроды толще 3мм в стоковой сборке использовать не получится

Поначалу кажется, что весь комплект не влезет в такую мелкую сумку, но на фото всё уже внутри

Первое включение и настройка

Ниже будет куча гифок, для воспроизведения анимации нужно нажать на превью. После включения происходит самодиагностика и ее результаты отображаются на дисплее

После чего выводятся основные данные системы, такие как наличие высокого напряжения на контактах, настройки тока, соответствующая ему толщина свариваемого металла и диаметр электрода, а так же температура внутренних компонентов

С увеличением заданного тока меняются и рекомендации к используемым электродам и рабочему материалу

Собрал коллаж с зонами смены рабочих параметров

Настройки вызываются долгим зажатием энкодера

У данной модели на работу оказывают влияния только три параметра. Hot ARC отвечает за форсирование розжига дуги, Trust за ее поддержание, ну и VRD в «холостом» режиме опускает напряжение до 15В, что позволяет пользователю менять оснастку даже голыми руками. Если же отключить защиту, на выходе будет 65 Вольт, что уже небезопасно для человека, но при таком напряжении дугу легче разжечь на «грязной» поверхности

Практика

Для тонкого металла использую небольшой бюджетный MIG аппарат с флюсовой проволокой, а для толстого электроды 3мм, так что с них и начал

Для начала выставил ток до 60А, обычно этого недостаточно для поддержания нормальной дуги, так что чуда не произошло. Не забывайте, эти некрасивые картинки на самом деле анимация, на них нужно нажимать

Поднял до рекомендуемого минимума в 80А, дело пошло, но держать сварочную ванну сложно

А вот при 110А уже веселее, дуга держится хорошо, звук работы приятный. Кстати, частота обновления показаний текущего тока довольно неплохая. Цеплял на массовый кабель токовые клещи — данные обновлялись не так оперативно, но в среднем сходились

Если выкрутить до максимальных 140А, лист 5мм уже можно прожечь если зазеваться

Для примера приварил кусок профиля «тройкой», чукча не сварщик, но вроде сносно получается

Пока тестировал на том что есть, подвезли 2мм электроды. Начал с 40А, дугу чудом зажег и даже смог аккуратно протянуть, но явно маловато. При 50А можно комфортно работать(средняя анимация). На 60А электрод заканчивается довольно оперативно, хотя заготовку сильно перегревать не успевает, но больше я бы поднимать не стал

Пластинки ближе. Вверху 3мм электрод, прожиг на 140А, внизу в основном 2мм

Так же притащили 4мм электрод, который предназначен для работы с переменным током на здоровом промышленном аппарате. Он предсказуемо не разжегся, но зато я убедился, что вместо комплектного сопла можно подключить классический щуп

Если лень было смотреть обрезки выше, вот видео, можно посмотреть в нормальном качестве и послушать дугу

Внутренний мир

Вот такую схему нарисовал производитель, но мне же и маркировка элементов интересна

Задняя пластинка очень туго налазит, а дальше выкрутил горсть шурупов и располовинил корпус

Конденсатор в ручке выглядит страшно, но современные не превращаются в гранату как советские в случае пробоя, а только выпускают дым на котором работают, так что в случае поломки должно обойтись без потери конечностей. Радиаторов два, на одном две пары диодов с мосфетами и температурный датчик, на втором еще два диода по 60А и диодный мост GBU2510

Слева верхняя плата слаботочки, контроллер похоже закопали где-то с обратной стороны, рядом нижняя силовая плата, в передней части катушка и датчик тока

Итоги

Можно было написать, что быстро привыкаешь к такому корпусу, но это было бы неправдой )

Что-то аккуратное сделать крайне сложно, так что в стоке аппарат подойдет для топорных работ. Например, я им прихватывал профиль когда беседку варил: придержал — ткнул — придержал — ткнул. Из-за того, что корпус компактный и легкий, прошелся по периметру довольно быстро, только успевай стремянку с массой передвигать, но вот доделывал привычной мне моделью, т.к. подлазить в узкие и неудобные места сабжем довольно сложно из-за размеров рукояти.

Да, можно вместо «сопла» установить обычную ручку с кабелем, но тогда корпус будет провисать между минусовым и плюсовым кабелем, что тоже не очень удобно. Я бы на месте инженеров отпилил нафиг рукоять, сделал крепеж для фиксации на плече/поясе и выкинул мелкое сопло. Система охлаждения для корпуса в форме трубы справляется со своей задачей неплохо, за время тестирования температура не поднималась выше 30°C, но сейчас осень и на улице было +16°C. Летом скорее всего будет греться сильнее, но в разумных пределах, поток воздуха прогоняется через все компоненты под хорошим таким напором, так что во время работы не покидает ощущение, что у тебя в руках строительный фен )

Источник

Найдено 1314 товаров

Категория

При выборе аппарата можно ориентироваться на следующее соотношение: для непродолжительных работ и сварки тонких листов достаточно аппарата с максимальным током до 160 А. В большинстве случаев бытовых задач при сверке решеток, заборов, небольшой арматуры хватит аппарата с током 160-200 А. Для более серьезной и долгой работы нужны более мощные машины с током более 200 А. «,»sort»:106,»additional»:false>,<"data":<"rangeMetadata":<"minValue":1.5,"maxValue":190,"currentFromValue":1.5,"currentToValue":190,"step":1,"unit":"кВт","active":true>>,»id»:31,»type»:»specification»,»label»:»Max мощность»,»description»:»

Мощность сварочного аппарата определяет потребляемую им из электросети энергию в единицу времени. После того как определены нужные для преобладающих сварочных работ сила тока и напряжение на выходе, определяется мощность сварочного аппарата. Мощность равна произведению тока и напряжения, требующаяся мощность сварочного аппарата определяется так же. При этом не забывайте, что эффективная мощность меньше потребляемой, и конечный выбор модели ведется с запасом от рассчитанного значения на 20-30 %. «,»sort»:111,»additional»:false>,<"data":<"rangeMetadata":<"minValue":5,"maxValue":220,"currentFromValue":5,"currentToValue":220,"step":1,"unit":"%","active":true>>,»id»:205675,»type»:»specification»,»label»:»ПВ на максимальном токе»,»description»:null,»sort»:114,»additional»:false>,<"data":<"rangeMetadata":<"minValue":3,"maxValue":800,"currentFromValue":3,"currentToValue":800,"step":1,"unit":"А","active":true>>,»id»:1016,»type»:»specification»,»label»:»Min ток»,»description»:»

Источник

Выбираем аппарат для точечной сварки аккумуляторов с AliExpress

С недавнего времени аппараты точечной сварки стали вполне доступны по цене. И многие самодельщики и не только, покупают их для сварки аккумуляторов. (хотя если быть точным, то многие самодельщики делают эти аппараты самостоятельно из трансформаторов и контроллеров) Я лично тоже не обошел данную тему стороной, и купил себе аппарат для точечной сварки. Небольшой, не сильно мощный, с встроенным аккумулятором. Мне его для нечастой и некрупной работы хватает (варю иногда литий в сборки).

Ниже я приведу несколько интересных моделей сварочных аппаратов, отсортированных по цене/качество/популярность которые на мой взгляд интересны к покупке. Но естественно данная статья подборка носит больше рекомендательный характер, и нужна прежде всего для отбора по критериям подходящих аппаратов. Я не говорю, что нужно покупать именно тот или иной сварочник, я просто показываю, какие варианты существуют, для того чтобы вам было проще выбрать нужный для вас.

Mini Spot Welder

Это небольшой компактный сварочный аппарат, который можно питать от 9-12в. Он подойдет для сварки небольших сборок, тонкой никелевой лентой. Для разовых работ сгодится более чем, или для срочной работы в поле, вдали от розетки. Для серьёзной работы конечно же у него не хватит мощности. Цена, кстати, у него очень приятная.

Сварочный аппарат BIFRC

Еще один вариант сварочного аппарата без привязки к розетке. Это также маломощный прибор, но для небольших работ его хватит. Плюсом является то, что это уже готовый к работе аппарат. У него есть встроенная батарея на 5500мАч, которую можно заряжать через порт Type-C от любого USB источника. Заявленная мощность 4,2 V Макс 650A, что хватит примерно для сварки ленты около 0.1-0.15мм.

Конденсаторный сварочный аппарат

Этот аппарат интересен конечно же тем, что работает на от аккумуляторов, а от конденсаторов. У такого решения есть свои очевидные плюсы: быстрая зарядка, нет деградации элементов питания, хорошая мощность. Но минусом будет цена, так как хорошие конденсаторы стоят дорого. У лота очень хорошие отзывы. Данный сварочный аппарат судя по характеристикам и отзывам, спокойно варит никелевую полосу толщиной до 0.15мм

Источник

Лучшие компоненты для создания точечной сварки своими руками с Алиэкспресс (для сварки аккумуляторов)

Все необходимое для самодельной точечной сварки (Варим аккумуляторы для шуруповертов, гироскутеров и т.д.)

несколько вариантов сварки, трансформатор для свч, щупы-электроды, никилиевые пластины, корпуса батареек, квинбатерриез.

Для начала список рабочих купонов для Алиэкспресс

Купоны можно будет использовать с 6-го мая 10:00 МСК до 13 мая 09:59.

Самый простой вариант контактной сварки для создания недорогого варианта — на базе трансформатора от микроволновки и недорогих компонентов с Али.

На фото список необходимых деталей и схематичное соединение.

В лоте есть все необходимое плюс информация по сборке. Понадобится трансформатор от старой микроволновки.

Плата управления позволяет выставить мощность импульса сварки и его длительность. Тиристор в комплекте на 100А.

Цена от 500 рублей за плату. Есть полностью собранные варианты.

Компоновка чуть другая, этот будет проще разместить в корпусе. Существует готовая панелька под эту плату.

Это усовершенствованный вариант на STM8, дисплей подключается отдельно, дисплей сразу в корпусе под монтаж.

Подходит не только для машинок SUNKKO, но и для DIY вариантов. Расстояние контактов регулируется от 1 до 4 мм, ток до 500А.

Это недорогой вариант держателей, один из самых бюджетных на Али.

В основании цанговый зажим, очень удобно менять стержни для сварки. Это расходный материал.

В лоте 10 шт. Это медные заточенные стержни, которые зажимаются в рабочую часть аппарата для точечной сварки. По мере износа меняются.

Это специальная лента для соединения сборок аккумуляторов. В зависимости от толщины (0.1. 0.2 мм) и ширины от 5мм и шире предназначены для пропускания определенного тока. Чем толще и шире — тем мощнее сборка. Существуют простые ленты, ленты для соединения аккумуляторов в несколько рядов или под углом, а также уже нарубленные пластины для готовых сборок. Обратите внимание на держатели аккумуляторов 18650.

Ну и последний ингредиент — это силовой трансформатор. Беглый поиск по Али дал несколько вариантов, но дешевле брать по месту. Ищите с исправной первичной обмоткой — вторичная повышающая не нужна. Доматываете вторичную своим толстым проводом (20-30 квадратов и выше). Чем толще провод, тем лучше. 2-3 витка достаточно. Трансформатор должен обеспечивать 2-3 вольта на выходе и ток до 100А.

Готовые машинки для точечной сварки. Чтоб не заморачиваться.

Это полный комплект в корпусе, с щупами для сварки, регулировкой. Цена не сильно высокая.

Собственно говоря, для чего это нужно.

Для батарей самостоятельного изготовления можно приобрести готовые наборы: корпус, фурнитура, плата управления, контакты. Изготовление не составит труда. Как говорится, просто добавь элементы 18650.

Лучшие аккумуляторы формфактора 18650 для переделки шуруповертов, для питания мощных устройств и электронных сигарет. Подходят для ремонта электроскутеров, самокатов и велосипедов. Честная емкость 3000мАч, долговременный ток разряда до 30А. Низкий саморазряд, низкое внутреннее сопротивление. Официальный магазин Queenbattery

Источник

Инструменты: Точечная сварка.

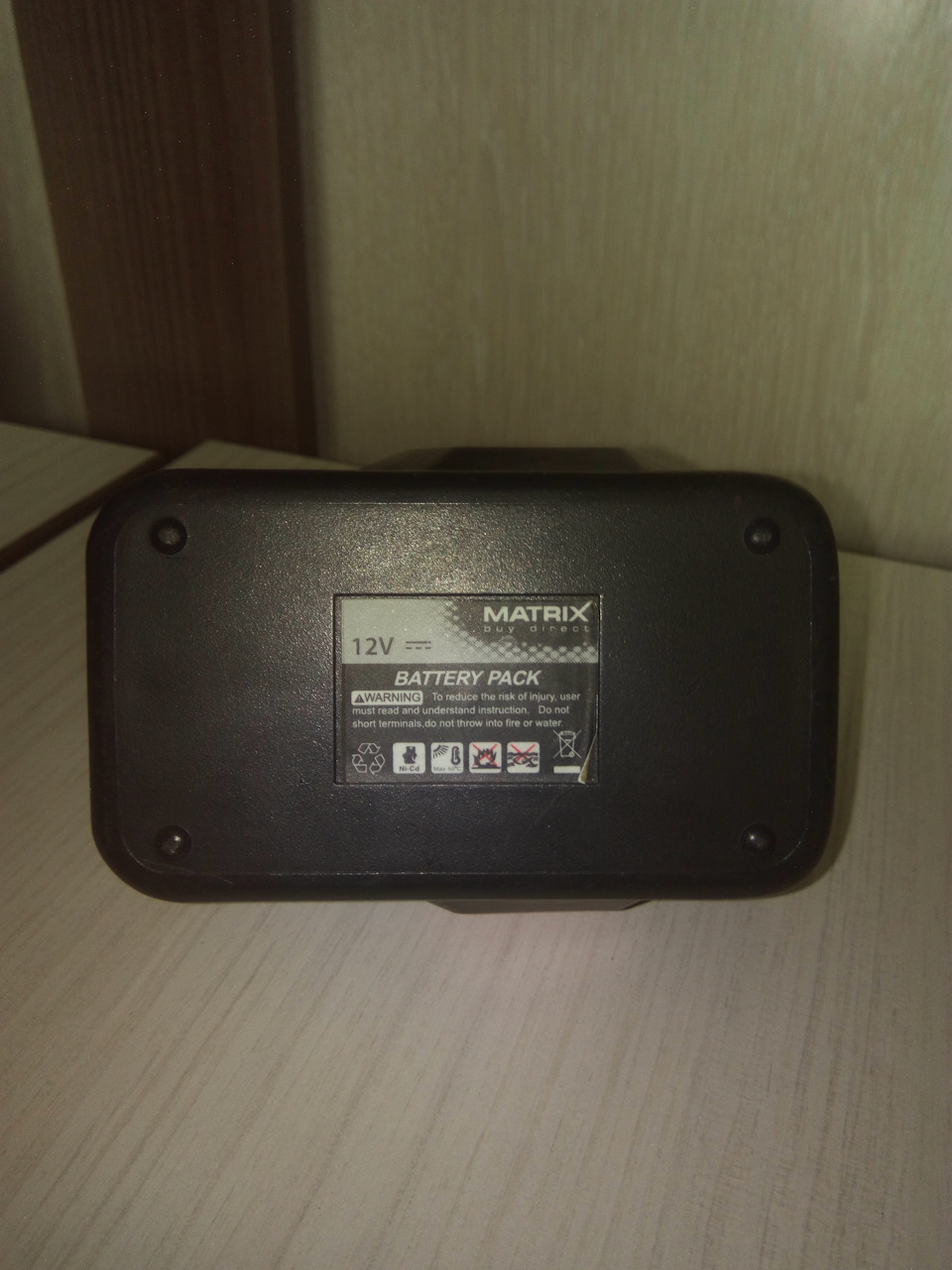

Есть у меня дешёвый шуруповерт одной небеызвестной марки из поднебесной.В комплекте с ним был 1 аккумулятор и зарядник. Пользовались им очень редко, но однажды вспомнили и решили применить по назначению. Естественно, он был разряжен к этому моменту. Поставили заряжаться. И заряда хватило на … 1 шуруп кое как. Поставили ещё раз и результат остался прежним. Вывод напрашивался сам собой — аккумулятору конец. Попробовал поискать и не нашёл, т.к. шуруповерт дешёвый и ничего на него нет и связываться с ним никто не хочет. Но я же состою в сообществе » Кулибин club» и сдаваться это не наш метод. Тем более, часто попадались статьи о том как люди меняют элементы питания и проблема решается. Разобрав аккумулятор увидел, что все элементы окислились.

В магазине были найдены аналогичные, только не 1000 mAH, а 1800 mAH, цена 107 рублей и куплено 10 шт. Составив элементы питания так же как стояли старые — обмотал скотчем (чтобы всё держалось и проще было работать с ними). Оставалось только соединить между собой. Вот тут то и возникла проблема — они не паяются. Т.е. припаять провод или ленту, которой они были соединены, никак выходило.
Покурил интернет, посмотрел Youtube — всё легко и просто, а у меня никак вообще, не могу залудить и всё! Да и не советуют их паять, а советуют применять точечную сварку!

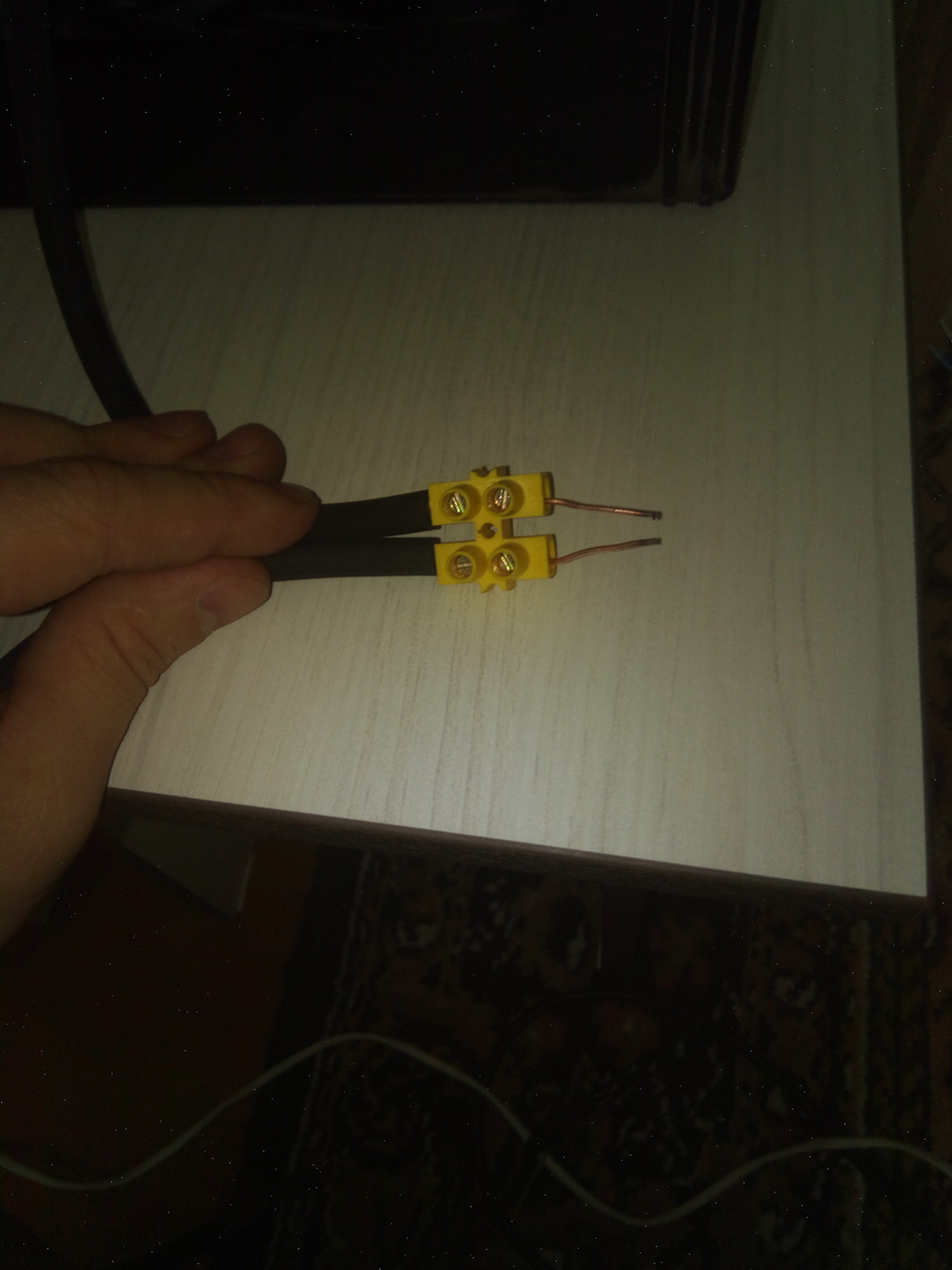

И вот он… аппарат для точечной сварки изготовлен!

Для изготовления был использован аккумулятор, провод медный сечением

10 квадратов, провод медный сечением 2,5 квадрата (в качестве электродов), зажим клеммный и один хомутик.

Принцип действия прост: прижал «электроды» — замкнул контакт и всё!
Я замыкал на самом аккумуляторе, т.к. мне было проще таким способом.
Затем сборка в обратном порядке и аппарат снова в строю!
А вот и виновник!

Итог: элементы питания 10 шт — 1070 руб, провод 1м — 75 руб.
PS:Можно было конечно докинуть 100 руб и купить в Леруа новый шуруповерт, но я уверен, что его ждала бы та же участь. А так имеем новый аккум (собранный более качественно) с удвоенным временем работы без подзарядки.
Место сварки и как варить.

Сначала ставил на элемент питания, а потом на автомобильном аккумуляторе замыкал контакт ( один был закреплён заранее хомутом, видно на фото N°2).
