Точка росы как избежать

Утепление (теплоизоляция) изнутри, как способ снижения влаги.и мифическая точка росы.

Привет всем. Год назад я писал про высокую влажность в гараже, вот пост www.drive2.ru/c/482490992109290205/

Если кратко, то в обычном гаражном кооперативе, с сухими стенами, влажность в гараже всегда стояла 90+. При этом никакого конденсата небыло.
Что бы кузов машины не ржавел я приобрел осушитель, который за день набирал больше 20 литров воды. Я стал думать. Гидроизоляцию смысла делать нет, все сухо. Думаю может быть попробывать теплоизоляцию изнутри? Но нет, деды с большим опытом и знаниями про руберойд и смолу все время мне говорили про мифическую точку росы. Я даже думал им поверю. Так как кого не спроси, все отвечают тоже самое.

Но я решил. Раз влажно, значит эта влага поступает ввиде паров от соседских стен, крыши и пола. Плюс перепады температур. А если их перкрыть, то влажные пары больше не будут поступать внутрь и должно стать суше. Было принято решение сделать теплоизоляцию изнутри. Для этого я купил эппс и пароизоляционную мембрану.
Эппс не пропускает влагу, пар и сам по себе долговечен. Его я просто приклеил специальным клеем к потолку и стенам в 2 слая. Стыки просиликонил. Далее я обшил стены пароизоляционной мембраной. И ждал точки росы, когда наконец прорвет мои стены и мои парник станет еще более влажным. Прождал всю дождливую осень, холодную зиму и оттепель весной. Но нет.

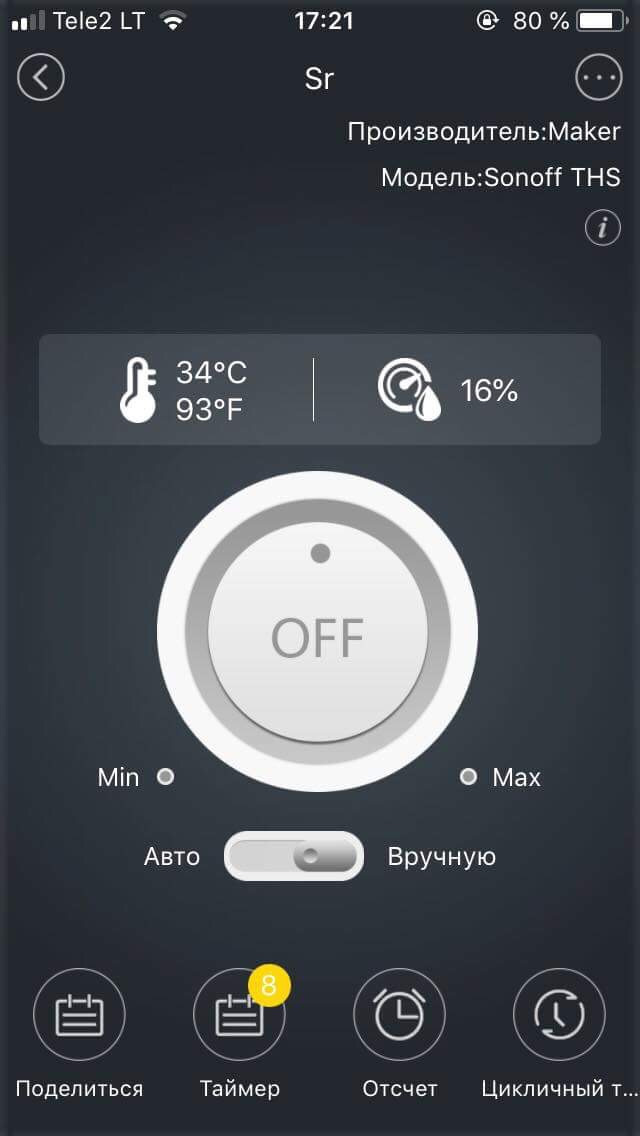

Получилось так, что теперь максимальная влажность 70-75%. А включив осушитель через вай фай розетку за пару минут можно снизить до 40%. А так держиться в ране 55-60%. Вентиляцию не использую. От нее толка 0. Если на улицее 99% смысл загонять влажный воздух в сухой гараж.

Источник

Точка росы в строительстве. Расчет точки росы и ее вред для стены дома.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

Что такое точка росы

Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными. Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

Где должна находится точка росы

Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности. Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости. К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Как рассчитать точку росы в стене с утеплителем

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

Простой пример:

Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%, комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

Расчет точки росы онлайн калькулятор

В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене. Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих калькуляторов отличаются и насколько точны расчеты неизвестно.

онлайн калькулятор для определения точки росы

Расчет точки росы с помощью прибора

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

тепловизор для точки росы

Вред точки росы для стен дома

Мы разобрались, что точка росы может располагаться в трех разных участках стены:

В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены. Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Точка росы в наружном утеплителе

Это самое безвредное для дома нахождение точки росы. В этом случае:

Точка росы в стене дома, ближе к наружной стороне

Точка росы в стене дома, ближе к внутренней поверхности

Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Источник

Точка росы как способ запудрить мозг. Часть вторая

И что бы я делал без комментаторов. Пожалуй, ответы на их комментарии во многом упростят мне задачу.

Сначала про дранку и глину. У нас есть два отличных комментария.

теплоизоляция из глины по дранке? в «строительстве»? серьезно? точно не шутите?

Это у нас от господина limonuwka

А вот от еще одного гуру, который заодно раздает советы, кому можно в интернете писать, а кому нет

Хрен там, это не теплоизоляция, а внутренняя отделка, которая одновременно является паробарьером от попадания излишней влаги в стены. Потому и стоят эти дома по столько лет, еще бы рубероидом снаружи не оборачивали, сносу бы им не было. И да, утеплять изнутри неправильно, ты получаешь теплое помещение, но стены дома у тебя промерзают, что никак не может сказаться на их сроке службы. Чувак,ты не до того доебался, не создавай больше постов, не надо людям мозги пудрить.

ЗЫ: Или комментаторы в наш век все еще используют глину и дранку для пароизоляции и отделочных работ? (Задумался)

А вот вам пример иезуитских рассуждений

Ну начнем с того, что в теоретически правильном пироге стены паропроницаемость увеличивается от дома на улицу, т.е. внутренний слой (штукатурка) должен быть наиболее пароизолирующим.
Поэтому влага из комнаты в стены попадать не будет..

Пример манипуляции фактами: берем верное суждение: в теоретически правильном пироге стены паропроницаемость увеличивается от дома на улицу, делаем верный вывод внутренний слой (штукатурка) должен быть наиболее пароизолирующим. Это делается, чтобы влага из стены стремилась все таки наружу, и не выступала у вас в углах мокрыми пятнами. И делаем второй вывод, который абсолютно пальцем в небо: Поэтому влага из комнаты в стены попадать не будет. И это абсолютно неверно, если вы не промазали стену гидрофобными материалами, что делать, кстати, абсолютно нельзя (разберем позже, может быть). Паропроницаемость последнего слоя должна быть ВЫШЕ (хотя частенько это не сильно принципиально), чем остальных, но не абсолютной. Если не заломает, разберем позже.

Ладно, оставим интернет-строителей, вернемся к интриге предыдущего поста. Я разберу деревенские дома, по трансформаторным будкам, если уж будет сильно интересно, позже. Может быть.

В третьих, фундамент и печь с трубой, если они сухие, также тянут влагу из помещения. Поэтому водоотведение от фундамента, это то, о чем стоит задуматься.

Так что деревенские дома, в которых жили постоянно, стояли и стоят по сто лет, а вот достаточно бросить такой дом лет на десять и он «умирает». Гниль, трухля и прочие печальные зрелища

Помните этот коммент от mapat85 (И здесь он частично прав, черт его подери, хотя я с этим и не спорил)

И да, утеплять изнутри неправильно, ты получаешь теплое помещение, но стены дома у тебя промерзают, что никак не может сказаться на их сроке службы.

Как ни странно, даже при утеплении снаружи ватой и полиуретановыми панелями, несущие стены обычно все равно частично замерзают. И в зону конденсации они попадают почти всегда. И им на это насрать, если уж честно. Но важно, чтобы зона конденсации никогда не выходила внутри за пределы несущей стены, а иначе. И снова интрига, напишу, пожалуй об этом в следующем посту. Шутка. Ха-ха.

Однако я утеплился внутри и у меня все сухо (Эврика!). Что за магия? Как у него это получилось? Подпишитесь на мои платные курсы «как держать несущие стены сухими» за 2000 долларов одно занятие и в подарок получите точилку. В очередь, граждане, в очередь.

А при расчете нового строительства лучше закладывайте хорошую вентиляцию, здоровее будете, не надо сильно уж жопить КВТы. И по возможности не используйте гидрофобные материалы, все зло от них. Про точку росы и зону конденсации. ну поиграйтесь, на здоровье, только не удивляйтесь, когда по графикам у вас все тип-топ, а по факту стена мокрая, потому как на переувлажнение/перемерзание стены влияет и фундамент и обустройство крыши и вентиляция внутри помещения и даже «мостики холода», это, кстати, еще одна распиаренная страшилка, сути которой многие не понимают и рассуждения о них меня, как бывшего холодильщика, периодически сильно веселят.

Пожалуй, на этом всё, с вами был бессменный комиссар лиги Ватников и бешеный «овуляш», Аллебед. Можете начинать кидаться какашками.

ЗЫ: к фанатам каркасников этот материал вообще никаким боком, там совсем другая история. Как раз необходимость хорошей, очень хорошей вентиляции для осушения помещения, рекуператора и вся прочая хрень делает меня скептиком по поводу «высокоэффективности» этой технологии. Но там секта похуже саентологов, этих вообще лучше не трогать.

Источник

Как поведет себя точка росы при различных способах утепления

Определение понятия «точка росы»

Для того, чтобы понимать процессы, происходящие в стене, я вначале остановлюсь на таком понятии, как точка росы в строительстве.

В зависимости от расположения точки росы (дальше или ближе по толщине стены к внутреннему помещению) стена или сухая, или мокрая внутри.

Точка росы (температура выпадения конденсата) зависит от:

1. Если внутри помещения температура +20 градусов, и влажность внутри помещения 60%, то на любой поверхности с температурой ниже +12 градусов выпадет конденсат.

Чем ниже влажность в помещении, тем точка росы ниже фактической температуры воздуха внутри помещения.

2. При температуре внутри помещения +20 градусов, и влажности внутри помещения 40%, то на любой поверхности с температурой ниже +6 градусов выпадет конденсат.

Чем выше влажность в помещении, тем точка росы выше и ближе к фактической температуре воздуха внутри помещения.

3. При температуре внутри помещения +20 градусов, и влажности внутри помещения 80%, то на любой поверхности с температурой ниже +16, 44 градусов выпадет конденсат.

Если относительная влажность составляет 100%, то точка росы совпадает с фактической температурой внутри помещения.

4. При температуре внутри помещения +20 градусов, и влажности внутри помещения 100%, то на любой поверхности с температурой ниже +20 градусов выпадет конденсат.

Расположение точки росы

А положение точки росы в стене зависит от:

Дальше мы будем опираться на эти два понятия: точка росы и положение точки росы в стене.

Разберем, что происходит с положением точки росы:

Сразу, по каждому варианту, будем рассматривать последствия такого расположения точки росы.

Расположение точки росы в неутепленной стене

По расположению точки росы могут быть такие варианты неутепленной стены:

1. Расположение точки росы между серединой стены и наружной поверхностью стены.

В этом случае стена сухая.

2. Расположение точки росы между серединой стены и внутренней поверхностью.

В этом случае стена сухая, может замокать при резком понижении наружной температуры (ниже, чем расчетная температура по ДБН/СНиП в регионе, на несколько дней). Положение точки росы в эти несколько дней может сдвигаться на внутреннюю поверхность стены.

3. Расположение точки росы на внутренней поверхности.

Стена мокрая внутри практически весь зимний период.

Как уже разобрали, положение точки росы зависит от 5–ти факторов, описанных в части выше.

Расположение точки росы в утепленной снаружи стене

По расположению точки росы в стене, утепленной снаружи, могут быть такие варианты:

1. Если утеплитель взят нужной по теплотехническому расчету толщины, то положение точки росы – внутри утеплителя.

Это правильное положение точки росы. Стена в этом варианте сухая.

2. Если утеплитель взят меньшей толщины, чем положено по теплотехническому расчету, то возможны все три варианта, описанные выше для неутепленной стены. Последствия описаны там же.

Расположение точки росы в утепленной изнутри стене

По расположению точки росы в стене, утепленной изнутри. Когда мы утепляем стену изнутри, мы ее как бы «отгораживаем» от комнатного тепла.

Могут быть такие варианты:

1. Расположение точки росы в толще стены.

В этом случае стена сухая, может замокать при резком понижении наружной температуры (ниже, чем расчетная температура по ДБН\СНиП в регионе, на несколько дней). Положение точки росы в эти несколько дней может сдвигаться на внутреннюю поверхность стены.

2. Расположение точки росы на внутренней поверхности стены, под утеплителем.

Стена в этом случае замокает под утеплителем весь зимний период.

3. Расположение точки росы внутри утеплителя.

Стена в этом случае замокает весь зимний период, кроме стены, утеплитель тоже мокрый.

Когда можно или нельзя утеплять стены изнутри

Теперь разберем, когда можно утеплять стену изнутри, когда нельзя, от чего это зависит и как зависит. Что такое это «нельзя», какие это последствия.

Как мы уже выяснили выше, эти последствия зависят от положения точки росы. А положение точки росы в стене можно посчитать, и тогда точно (ДО утепления) будет понятно, можно или нельзя изнутри утеплять конкретную стену.

Теперь немного рассуждений на тему что влияет на возможность утепления изнутри, и как влияет.

Эта часть статьи вызвана вопросами читателей, такого характера: «Почему одним можно утеплить изнутри, а мне нельзя, ведь у нас с ним (дальше варианты) одинаковая планировка квартиры, или дома построены из одного материала, или один город проживания, или одинаковая толщина стены и тд.

Как мы уже выяснили выше, последствия внутреннего утепления зависят от:

В свою очередь, точка росы (температура) зависит от: влажности в помещении и температуры в помещении.

А влажность в помещении зависит от:

А температура в помещении зависит от:

Положение точки росы зависит от:

Вот такой список этих факторов:

Становится ясно, что двух одинаковых ситуаций по утеплению изнутри может и не быть.

Посмотрим, как (приблизительно, без конкретики) выглядит ситуация, когда утепление изнутри возможно:

Я думаю, понятно, что в каждом конкретном случае нужно рассматривать свои «входящие данные» и тогда принимать решение.

По нашему опыту, из 100 обратившихся с идеей внутреннего утепления, только 10 могут его делать без последствий. В остальных случаях нужно утеплять снаружи.

Последствия неправильного утепления изнутри
