Транзистор как нагревательный элемент
Как сделать очень простой индукционный нагреватель на транзисторах
Индукционный нагрев происходит очень быстро. Нагревателями, сделанными по этому принципу, на производствах раскаляют докрасна металлические заготовки для закалки. Подобным устройствам можно найти применения и в домашней мастерской. Собрать такой нагреватель совсем несложно, так как все необходимые для этого компоненты есть в свободной продаже.
Материалы:
Простая схема индукционного нагревателя всего на друх транзисторах
Это очень простая схема с самовозбуждением. Питание осуществляется от источника постоянного тока напряжением 12 В. Транзисторы устанавливаются на радиатор через диэлектрическую термопрокладку. Катушка содержит 8 витков с отводом от середины.
Процесс изготовления нагревателя
Первым делом нужно залудить ножки транзисторов.
Между первой и третьей паяем резистор на 10 кОм. Затем выгибаем из медной проволоки перемычку, и припаиваем к третьей ножке. К первой же дополнительно паяем резистор 22 кОм.
Аналогично подключаем резисторы на второй транзистор. После этого нужно соединить заготовки. Для этого паяем перемычку от первого транзистора к третьей ножке второго.
Теперь используя медные перемычки, спаиваем вместе 3 конденсатора. Концы перемычек припаиваем к центральным ножкам транзисторов.
Далее нужно подпаять резисторы 22 кОм к перемычкам на конденсаторах. Так как те не изолированы, то нужно смотреть, чтобы проволока не касалась между собой.
Из проволоки сворачиваем спираль. В данном случае сделано 8 витков вокруг аккумуляторной батареи. Спираль припаивается к перемычкам конденсаторов.
К центру спирали нужно припаять изолированный провод. Он будет подсоединяться к клемме «+» на батареи. Второй провод питания паяется к третьей ножке первого транзистора.
Закрепляем схему транзисторами к основанию. Для этого обязательно применяются изолирующие прокладки. Затем подсоединяем к схеме аккумулятор на 12В.
Теперь при помещении в спираль металлических предметов, те будут практически мгновенно разогреваться до высоких температур.
Естественно возле катушки загорится и лампочка накаливания с прикрепленной к контакту собственной спиралью.
Смотрите видео
Использование транзистора в качестве нагревателя
REC Johnson, B Lora Narayana, Devender Sundi, Центр клеточной и молекулярной биологии, Индия
Датчик температуры и нагретый транзистор поддерживают температуру биологических образцов
Обычно транзисторы используются для управления резистивными нагревательными элементами. Но в ряде случаев целесообразнее использовать тепло, выделяемое самим мощным транзистором, ведь большинство транзисторов могут надежно работать при температуре до 100 °C. И дело не только в желании сэкономить на нагревательном элементе, иногда такому решению просто нет альтернативы. Типичным примером может служить биологическая лаборатория, где очень часто приходится поддерживать на постоянном уровне температуру образцов, находящихся в микрокюветах. Ограниченный объем, специфическая геометрия кювет и температура, по определению не превышающая 100 °C, стали факторами, стимулировавшими разработку описываемой схемы.
Для прямого нагрева биологических объектов в пределах от температуры окружающей среды до 45 °C можно использовать N-канальный MOSFET типа IRF540. На Рисунке 1 изображена простая релейная схема управления, в которой датчиком температуры служит микросхема LM35 (IC1), для измерения выходного напряжения которой используется обычный мультиметр. Сравнивая выходное напряжение LM35 с напряжением, установленным потенциометром VR1, компаратор IC2 управляет транзистором Q2. Положительной обратной связью через резистор R9 обеспечивается небольшой гистерезис компаратора. Переключатель S1 коммутирует измерительный прибор между выходом датчика, напряжение на котором соответствует реальной температуре, и движком потенциометра VR1. Для получения опорного напряжения VREF используется шунтовой регулятор TL431 (на схеме не показан). Светодиод LED индицирует включение транзистора Q2.
 | |
| Микросхема IC1 измеряет температуру объекта, нагреваемого транзистором Q2. Необходимая температура устанавливается потенциометром VR1. | |
IC1 и Q2 монтируются на металлическом держателе, с которым они должны иметь тепловой контакт. Желательно использовать теплопроводящую пасту. Не забывайте, монтажный вывод корпуса TO-220 электрически соединен со стоком транзистора, и вместо пасты вам, возможно, потребуется теплопроводящая прокладка. Для поддержания в кювете температуры 45 °C достаточно с помощью потенциометра VR3 установить ток транзистора Q2 равным 270 мА.
Перед первым включением не забудьте движок потенциометра VR3 установить в положение, соответствующее минимальной мощности. Расширить температурный диапазон можно, изменив номиналы элементов делителя напряжения R1, R2, VR1. Реальная конструкция содержит не показанное на схеме устройство защитного отключения при недопустимом перегреве.
Возможны и другие варианты применения этой схемы. Для примера, можно назвать такие приложения, как линейные регулятор, схемы широтно-импульсной модуляции и ПИД-контроллеры.
Перевод: AlexAAN по заказу РадиоЛоцман
Транзисторная грелка.

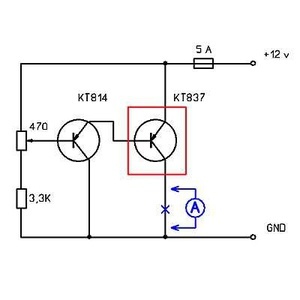

Нашёл у себя старый, ещё советский, транзистор KT837,
Технические характеристики по справочнику:
I(k max)=7,5 А.
P(max)=30 W.
U(k-e max)=45 V.
T(max)=100 гр. C
А если использовать этот транзистор в качестве нагревателя
для аквариума?
Для 12-вольтовой грелки, ватт на 20, должен подойти.

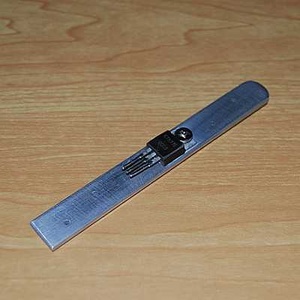

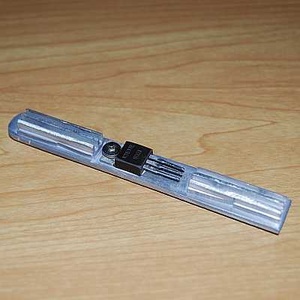

Добавляем ещё немного алюминия.
Изменено 18.9.10 автор Grig

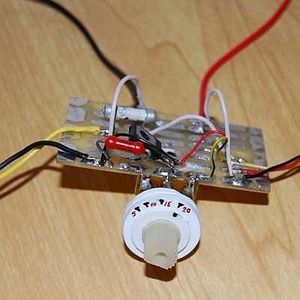

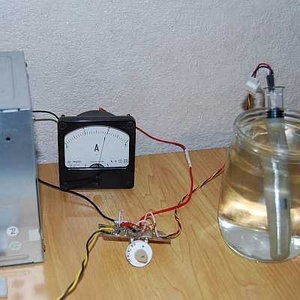

Используя амперметр, шкалу регулятора можно отградуировать
непосредственно в ваттах.
Если регулировка мощности не нужна, вместо переменного
резистора впаиваем постоянный, подобрав сопротивление
в соответствии с желаемой мощностью.

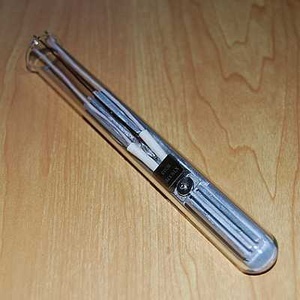

В этом случае все детали можно разместить в верхней части
пробирки.
Изменено 18.9.10 автор Grig
Да, интересно! Можно добавить еще один транзистор в схему и терморезистор в пробирку и получится типа терморегуляция.
Изменено 18.9.10 автор Slavkin
Свой на Aqa.ru, Советник
Grig
На мой взгляд, очень хорошая идея.
сообщение paln1
На мой взгляд, очень хорошая идея.
Интересная инфа. но мне бы терморегулятор на батарейках слепить.
Схемка мне Ваша не нравится. Так и «саморазогреться» может.
Обычно транзисторы в качестве нагревателей используют с обратной связью, что бы током не пробило. Хоть резистор 0.3 ома в эмиттерную цепь поставить надо. А вот если совместить с терморегулятором, тогда довольно интересно получиться может.
Ну и еще маленький недостаток, требуется более «сложный» БП. Но это так, просто небольшое дополнение.
Изменено 18.9.10 автор AlexAlex
сообщение AlexAlex
Схемка мне Ваша не нравится. Так и «саморазогреться» может.
Так потому и поставил предохранитель, что сам не уверен.
что, если транзистор пробьёт, б/п подстраховать.
В транзисторах не специалист, немного балуюсь микроконтроллерами,
но там больше программирования, а электроника проще.
Если сможете «подправить» было бы замечательно для меня и тех,
кто захочет повторить конструкцию.
Б/п я использовал от старого компьютера. На мой взгляд это самый
дешёвый вариант. Из-за быстрого морального устаревания, старые
системные блоки стоят копейки.
Изменено 18.9.10 автор Grig
сообщение Воскресенский
Интересная инфа. но мне бы терморегулятор на батарейках слепить.
Экономически очень разорительно.
Если, конечно, у Вас нет собственного производства батареек
Да, интересно! Можно добавить еще один транзистор в схему и терморезистор в пробирку и получится типа терморегуляция.
Это был бы очень бюджетный терморегулятор, может стоит попробовать?
Для упрощения можно даже отказаться от переменного резистора,
включение при определённой температуре.
Решение интересное, не более того.
Можно конечно и транзистор подобрать по мощнее, схему усложнить, увеличить надежность. Только вот такой простой конструкции уже не получится, и вся затея потеряет смысл. Куда проще, дешевле и надежнее на «стандартных» нагревателях получится. ИМХО
Схему в таком виде как у Вас использовать нельзя, нужно усложнять, а смысла не вижу.
