ГОСТ 16853-88* Канаты стальные талевые для эксплуатационного и глубокого разведочного бурения. Технические условия.
КАНАТЫ СТАЛЬНЫЕ ТАЛЕВЫЕ
ДЛЯ ЭКСПЛУАТАЦИОННОГО
И ГЛУБОКОГО РАЗВЕДОЧНОГО БУРЕНИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
КАНАТЫ СТАЛЬНЫЕ ТАЛЕВЫЕ ДЛЯ ЭКСПЛУАТАЦИОННОГО
И ГЛУБОКОГО РАЗВЕДОЧНОГО БУРЕНИЯ
Steel tackle ropes for operational and deep probe boring.
Specifications
Настоящий стандарт распространяется на стальные талевые канаты, используемые на буровых установках для эксплуатационного и глубокого разведочного бурения нефтяных и газовых скважин. Требования пп. 1.1, 1.3, 2.4, 2.5, 2.6, 2.7, 2.14, 4.2, 4.4 являются обязательными.
(Измененная редакция, Изм. № 1).
Допускается изготовлять канаты левой крестовой свивки.
Шестипрядный канат 6 ´ 31 + 1 м. с.; 6 ´ 31 = 186 проволок с металлическим сердечником конструкции 7 ´ 7 = 49 проволок (прядь каната 1 + 6 + 6 / 6 + 12; прядь сердечника 1 + 6).
Шестипрядный канат 6 ´ 31 + 1 о. с.; 6 ´ 31 = 186 проволок с органическим сердечником (прядь каната 1 + 6 + 6 / 6 + 12).
Расчетная площадь сечения всех проволок, мм 2
Ориентировочная масса 1000 м смазанного каната, кг
Маркировочная группа по временному сопротивлению разрыву, Н/мм 2 (кгс/мм 2 )
центральной в пряди
1-го слоя (6 проволок)
3-го слоя (12 проволок)
Расчетное разрывное усилие, Н (кгс), не менее
центральной в пряди
в слое пряди (6 проволок)
большого размера (6 проволок)
малого размера (6 проволок)
суммарное всех проволок в канате
суммарное всех проволок в канате
суммарное всех проволок в канате
Расчетная площадь сечения всех проволок, мм 2
Ориентировочная масса 1000м смазанного каната, кг
Маркировочная группа по временному сопротивлению разрыву, Н/мм 2 (кгс/мм 2 )
центральной в пряди
1-го слоя (6 проволок)
3-го слоя (12 проволок)
Расчетное разрывное усилие, Н (кгс), не менее
большого размера (6 проволок)
малого размера (6 проволок)
суммарное всех проволок в канате
суммарное всех проволок в канате
суммарное всех проволок в канате
Примеры условных обозначений
Канат с металлическим сердечником, диаметром 32 мм, марки В, правой крестовой свивки, повышенной точности изготовления Т, маркировочной группы по временному сопротивлению разрыву 1570 Н/мм 2 (16 кгс/мм 2 ):
Канат МС-32-В-Т-1570 ГОСТ 16853-88
То же, марки 1, левой крестовой свивки, нормальной точности изготовления:
Канат МС-32-1-Л-1570 ГОСТ 16853-88
Канат с органическим сердечником, диаметром 32 мм, марки В, правой крестовой свивки, повышенной точности изготовления Т, маркировочной группы по временному сопротивлению разрыву 1770 Н/мм 2 (180 кгс/мм 2 ):
Канат ОС-32-В-Т-1770 ГОСТ 16853-88
То же, марки 1, левой крестовой свивки, нормальной точности изготовления:
Канат ОС-32-1-Л-1770 ГОСТ 16853-88.
Допускается добавлять к витому органическому сердечнику отдельные каболки в количестве, не превышающем числа каболок, линейная плотность которых равна разности линейной плотности смежных диаметров сердечников.
В месте сварки утолщение диаметра проволоки не должно превышать предельного отклонения по диаметру.
Допускаемый разбег временного сопротивления разрыву проволок каждого диаметра, взятых из готового каната марок
Допускается уменьшение числа перегибов и скручиваний проволок на единицу по отношению к требованиям, указанным в ГОСТ 7372.
для канатов повышенной точности:
% с металлическим сердечником;
% с органическим сердечником;
для канатов нормальной точности изготовления:
% с металлическим сердечником,
% с органическим сердечником.
Номинальная длина каната, м, не менее
Канаты укороченной длины, используемые для эксплуатационных потребностей потребителя, не должны превышать 2 % массы партии.
Допускаемое отклонение по длине не должно быть более ± 1 %.
Концы канатов должны иметь не менее двух перевязок длиной не менее 40 мм на расстоянии не более 50 мм друг от друга.
В качестве смазок должны применяться: Торсиол-35, БОЗ-1 и другие канатные смазки по нормативно-технической документации.
По требованию потребителя барабаны с канатами обшиваются досками. Под обшивку укладывается слой бумаги по ГОСТ 8828 или ГОСТ 9569.
товарный знак или наименование и товарный знак предприятия-изготовителя;
наименование организации, в систему которой входит предприятие-изготовитель;
номер каната по системе нумерации предприятия-изготовителя;
условное обозначение каната;
массу брутто каната;
суммарное разрывное усилие всех проволок в канате или разрывное усилие каната в целом;
дату изготовления каната;
изображение знака соответствия при обязательной сертификации.
(Измененная редакция, Изм. № 1).
Если суммарное разрывное усилие всех проволок каната окажется ниже разрывного усилия, приведенного в табл. 1 и 2, то проводится повторное испытание, результаты которого являются окончательными.
При испытании разрывного усилия канатов марки 1 в целом допускается оценивать марку каната по результатам испытания механических свойств 10 % проволок каждого диаметра, но не менее трех. Количество проволок, полученное расчетом, округляется до целого числа в сторону увеличения.
При транспортировании воздушным транспортом металлическая пластина должна быть размещена внутри барабана, и крепиться в двух местах.
АНКЕТА
работы талевого каната № _______
1. Предприятие-потребитель (объединение, УБР, УРБ, НГРЭ и т.п.) _____________.
2. Буровая № _____________________. 3. Дата навески каната __________________.
4. Глубина скважины при навеске, м ___________. 5. Дата снятия каната _________.
6. Глубина скважины при снятии, м ____________. 7. Причина снятия каната (износ, окончание бурения и т.п.) ____________. 8. Тип буровой установки ________________.
9. Общее число рейсов за время работы каната ______. 10. Длина свечи, м ________.
Допускается изготовлять канаты левой крестовой свивки.
Шестипрядный канат 6 ´ 31 + 1 м. с.; 6 ´ 31 = 186 проволок с металлическим сердечником конструкции 7 ´ 7 = 49 проволок (прядь каната 1 + 6 + 6 / 6 + 12; прядь сердечника 1 + 6).
Шестипрядный канат 6 ´ 31 + 1 о. с.; 6 ´ 31 = 186 проволок с органическим сердечником (прядь каната 1 + 6 + 6 / 6 + 12).
Расчетная площадь сечения всех проволок, мм 2
Ориентировочная масса 1000 м смазанного каната, кг
Маркировочная группа по временному сопротивлению разрыву, Н/мм 2 (кгс/мм 2 )
центральной в пряди
1-го слоя (6 проволок)
3-го слоя (12 проволок)
Расчетное разрывное усилие, Н (кгс), не менее
центральной в пряди
в слое пряди (6 проволок)
большого размера (6 проволок)
малого размера (6 проволок)
суммарное всех проволок в канате
суммарное всех проволок в канате
суммарное всех проволок в канате
Расчетная площадь сечения всех проволок, мм 2
Ориентировочная масса 1000м смазанного каната, кг
Маркировочная группа по временному сопротивлению разрыву, Н/мм 2 (кгс/мм 2 )
центральной в пряди
1-го слоя (6 проволок)
3-го слоя (12 проволок)
Расчетное разрывное усилие, Н (кгс), не менее
большого размера (6 проволок)
малого размера (6 проволок)
суммарное всех проволок в канате
суммарное всех проволок в канате
суммарное всех проволок в канате
Примеры условных обозначений
Канат с металлическим сердечником, диаметром 32 мм, марки В, правой крестовой свивки, повышенной точности изготовления Т, маркировочной группы по временному сопротивлению разрыву 1570 Н/мм 2 (16 кгс/мм 2 ):
Канат МС-32-В-Т-1570 ГОСТ 16853-88
То же, марки 1, левой крестовой свивки, нормальной точности изготовления:
Канат МС-32-1-Л-1570 ГОСТ 16853-88
Канат с органическим сердечником, диаметром 32 мм, марки В, правой крестовой свивки, повышенной точности изготовления Т, маркировочной группы по временному сопротивлению разрыву 1770 Н/мм 2 (180 кгс/мм 2 ):
Канат ОС-32-В-Т-1770 ГОСТ 16853-88
То же, марки 1, левой крестовой свивки, нормальной точности изготовления:
Канат ОС-32-1-Л-1770 ГОСТ 16853-88.
Допускается добавлять к витому органическому сердечнику отдельные каболки в количестве, не превышающем числа каболок, линейная плотность которых равна разности линейной плотности смежных диаметров сердечников.
В месте сварки утолщение диаметра проволоки не должно превышать предельного отклонения по диаметру.
Допускаемый разбег временного сопротивления разрыву проволок каждого диаметра, взятых из готового каната марок
Допускается уменьшение числа перегибов и скручиваний проволок на единицу по отношению к требованиям, указанным в ГОСТ 7372.
для канатов повышенной точности:
% с металлическим сердечником;
% с органическим сердечником;
для канатов нормальной точности изготовления:
% с металлическим сердечником,
% с органическим сердечником.
Номинальная длина каната, м, не менее
Канаты укороченной длины, используемые для эксплуатационных потребностей потребителя, не должны превышать 2 % массы партии.
Допускаемое отклонение по длине не должно быть более ± 1 %.
Концы канатов должны иметь не менее двух перевязок длиной не менее 40 мм на расстоянии не более 50 мм друг от друга.
В качестве смазок должны применяться: Торсиол-35, БОЗ-1 и другие канатные смазки по нормативно-технической документации.
По требованию потребителя барабаны с канатами обшиваются досками. Под обшивку укладывается слой бумаги по ГОСТ 8828 или ГОСТ 9569.
товарный знак или наименование и товарный знак предприятия-изготовителя;
наименование организации, в систему которой входит предприятие-изготовитель;
номер каната по системе нумерации предприятия-изготовителя;
условное обозначение каната;
массу брутто каната;
суммарное разрывное усилие всех проволок в канате или разрывное усилие каната в целом;
дату изготовления каната;
изображение знака соответствия при обязательной сертификации.
(Измененная редакция, Изм. № 1).
Если суммарное разрывное усилие всех проволок каната окажется ниже разрывного усилия, приведенного в табл. 1 и 2, то проводится повторное испытание, результаты которого являются окончательными.
При испытании разрывного усилия канатов марки 1 в целом допускается оценивать марку каната по результатам испытания механических свойств 10 % проволок каждого диаметра, но не менее трех. Количество проволок, полученное расчетом, округляется до целого числа в сторону увеличения.
При транспортировании воздушным транспортом металлическая пластина должна быть размещена внутри барабана, и крепиться в двух местах.
АНКЕТА
работы талевого каната № _______
1. Предприятие-потребитель (объединение, УБР, УРБ, НГРЭ и т.п.) _____________.
2. Буровая № _____________________. 3. Дата навески каната __________________.
4. Глубина скважины при навеске, м ___________. 5. Дата снятия каната _________.
6. Глубина скважины при снятии, м ____________. 7. Причина снятия каната (износ, окончание бурения и т.п.) ____________. 8. Тип буровой установки ________________.
9. Общее число рейсов за время работы каната ______. 10. Длина свечи, м ________.
Какие самые распространенные диаметры талевых канатов применяются в глубоком бурении
5. ИЗДАНИЕ (июль 2003 г.) с Изменением N 1, принятым в марте 2002 г. (ИУС 6-2002)
Настоящий стандарт распространяется на стальные талевые канаты, используемые на буровых установках для эксплуатационного и глубокого разведочного бурения нефтяных и газовых скважин.
Требования пп.1.1, 1.3, 2.4, 2.5, 2.6, 2.7, 2.14, 4.2, 4.4 являются обязательными.
(Измененная редакция, Изм. N 1).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Канаты должны изготовляться типа ЛК-РО конструкции 6х31 (1+6+6/6+12) с металлическим сердечником конструкции 7х7 (м. с.) или органическим сердечником (о. с.).
1.2. Канаты должны изготовляться правой крестовой свивки. Направление свивки проволок в прядях каната должно быть противоположным направлению свивки каната.
Допускается изготовлять канаты левой крестовой свивки.
1.3. Основные параметры и размеры канатов должны соответствовать черт.1, 2 и табл.1, 2.
Диаметры проволок в канатах являются расчетными и могут уточняться в пределах ±0,1 мм, при этом диаметры канатов не должны выходить за пределы допускаемых отклонений, приведенных в п.2.4.

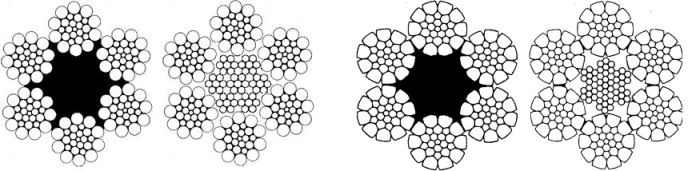

Шестипрядный канат 6х31+1 м. с.; 6х31=186 проволок с металлическим сердечником
конструкции 7х7=49 проволок (прядь каната 1+6+6/6+12; прядь сердечника 1+6).
Шестипрядный канат 6х31+1 о. с.; 6х31=186 проволок с органическим сердечником
(прядь каната 1+6+6/6+12).
Канат талевый ГОСТ 16853-88 трос типа ЛК-РО
Канат талевый ГОСТ 16853-88 для буровых установок, для эксплуатационного и глубокого разведочного бурения нефтяных и газовых скважин типа ЛК-РО, конструкции 6×31(1+6+6/6+12)+7×7(1+6)
с металлическим сердечником конструкции (м. с.) или органическим сердечником (о. с.).
Канат талевый ГОСТ 16853-88
Канат ГОСТ 16853 тройной свивки применяется тогда, когда основными эксплуатационными требованиями являются максимальная гибкость и упругость, а его прочность и опорная поверхность не имеют решающего значения.
Благодаря использованию малых диаметров по сравнению с проволоками канатов двойной свивки, канаты тройной свивки для нормальной эксплуатации требуют шкив значительно меньшего диаметра.
Канат талевый этого ГОСТа может иметь металлический сердечник и органический сердечник.
Суммарное разрывное усилие всех проволок в канате 501000-839000 Н.
По желанию заказчика возможна продажа канатов немерной длины (с отмоткой).
| Диаметр каната, мм | Масса 1000 м каната, кг | Суммарное разрывное усилие, Н | |
|---|---|---|---|
| min | 25,0 | 2660,0 | 451000 |
| max | 38,0 | 5980,0 | 1009000 |
| Диаметр, мм | Маркировочная группа по временному сопротивлению разрыву, Н/мм 2 (кгс/мм 2 ) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| каната | проволоки | 1570 (160) | 1670 (170) | 1770 (180) | |||||||||
| центрального сердечника | цент раль ной в пряди | 1-го слоя (6 про во лок) | 2-го слоя | 3-го слоя (12 про во лок) | Расчетное разрывное усилие, Н (кгс), не менее | ||||||||
| цент раль ной в пряди | в слое пряди (6 про волок) | боль шого раз мера (6 про волок) | ма лого раз мера (6 про волок) | сум-ое всех пр-ок в канате | каната в целом | сум-ое всех пр-ок в канате | каната в целом | сум-ое всех пр-ок в канате | каната в целом | ||||
| 25 | 1,1 | 1,0 | 1,35 | 1,30 | 1,20 | 0,85 | 1,60 | 471500 (48100) | 400500 (40850) | 501000 (51100) | 426000 (43400) | 530500 (54100) | 451000 (45950) |
| 28 | 1,2 | 1,10 | 1,55 | 1,45 | 1,30 | 1,00 | 1,80 | 590500 (60200) | 502000 (51200) | 627500 (64000) | 533000 (54400) | 664500 (67750) | 564500 (57600) |
| 32 | 1,4 | 1,30 | 1,70 | 1,60 | 1,50 | 1,10 | 2,00 | 746000 (76100) | 634500 (64700) | 792500 (80850) | 673500 (68700) | 839000 (85600) | 713000 (72750) |
| 35 | 1,4 | 1,35 | 1,85 | 1,75 | 1,65 | 1,20 | 2,20 | 885000 (90250) | 752000 (76700) | 940500 (95900) | 799000 (81500) | 995500 (101500) | 846000 (86300) |
| 38 | 1,6 | 1,50 | 2,00 | 1,90 | 1,80 | 1,30 | 2,40 | 1055000 (107500) | 896500 (91450) | 1121000 (114000) | 952500 (97150) | 1185000 (121000) | 1009000 (102500) |
| Диаметр, мм | Площадь сечения всех проволок, мм 2 | Масса 1000м смазан- ного каната, кг | Маркировочная группа по временному сопротивлению разрыву, Н/мм 2 (кгс/мм 2 ) | ||||||||||
| каната | проволоки | 1570 (160) | 1670 (170) | 1770 (180) | |||||||||
| цент раль ной в пряди | 1-го слоя (6 про во лок) | 2-го слоя | 3-го слоя (12 про во лок) | Расчетное разрывное усилие, Н (кгс), не менее | |||||||||
| боль шого раз мера (6 про волок) | ма лого раз мера (6 про волок) | сум-ое всех пр-ок в канате | каната в целом | сум-ое всех пр-ок в канате | каната в целом | сум-ое всех пр-ок в канате | каната в целом | ||||||
| 25 | 1,35 | 1,30 | 1,20 | 0,85 | 1,60 | 262,18 | 2450 | 411000 (41900) | 349000 (35650) | 437000 (44550) | 371000 (37850) | 462500 (47150) | 393000 (40100) |
| 28 | 1,55 | 1,45 | 1,30 | 1,00 | 1,80 | 329,95 | 3000 | 517500 (52750) | 439500 (44850) | 550000 (56050) | 467500 (47650) | 582000 (59350) | 494500 (50450) |
| 32 | 1,70 | 1,60 | 1,50 | 1,10 | 2,00 | 409,94 | 3800 | 643000 (65550) | 546500 (55750) | 683000 (69650) | 580500 (59200) | 723500 (73750) | 615000 (62700) |
| 35 | 1,85 | 1,75 | 1,65 | 1,20 | 2,20 | 494,01 | 5640 | 775000 (79000) | 658500 (67150) | 823500 (83950) | 700000 (71350) | 872000 (88900) | 741000 (75550) |
| 38 | 2,0 | 1,90 | 1,80 | 1,30 | 2,40 | 585,92 | 5450 | 919000 (93750) | 781000 (79650) | 976500 (99600) | 830000 (84650) | 1030000 (105000) | 878500 (89650) |
| Диаметр каната, мм | Номинальная длина каната, м, не менее | |
|---|---|---|
| нормального | укороченного | |
| 25,0 | 1000 | 450 |
| 28,0 | 1200 | 570 |
| 32,0 | 1500 | 850 |
| 35,0 | 1500 | 850 |
| 38,0 | 1500 | 850 |
Примеры условных обозначений:
Канат талевый с металлическим сердечником, диаметром 32 мм, марки В, правой крестовой свивки, повышенной точности изготовления Т, маркировочной группы по временному сопротивлению разрыву 1570 Н/мм 2 (16 кгс/мм 2 ):
Канат МС-32-В-Т-1570 ГОСТ 16853-88
Канат талевый марки 1, левой крестовой свивки, нормальной точности изготовления:
Канат МС-32-1-Л-1570 ГОСТ 16853-88
Канат 16853 с органическим сердечником, диаметром 32 мм, марки В, правой крестовой свивки, повышенной точности изготовления Т, маркировочной группы по временному сопротивлению разрыву 1770 Н/мм 2 (180 кгс/мм 2 ):
Канат ОС-32-В-Т-1770 ГОСТ 16853-88
Канат 16853 марки 1, левой крестовой свивки, нормальной точности изготовления:
Канат ОС-32-1-Л-1770 ГОСТ 16853-88.
Канат талевый типа ЛК-РО СТО 71915393-ТУ 068-2008
Канаты представляют собой конструкцию с комбинированным сердечником (3 органических и 3 металлических пряди). Обладают рядом технологических преимуществ перед канатом по ГОСТ 16853-88: повышенной стойкостью к истиранию, высокой гибкостью и меньшим влиянием динамических нагрузок на канат.
Канат СТО 71915393-ТУ 068-2008 талевый
Эти преимущества позволяют увеличить срок службы каната и значительно снизить эксплуатационные издержки.
Канаты изготавливаются двух типов:
| Диаметр каната, мм | Канат с органическим сердечником | Канат с металлическим сердечником | ||||||||
| Масса 1000 м смазанного каната, кг | Минимальное разрывное усилие каната в целом, кН | масса 1000 м смазанного каната, кг | Минимальное разрывное усилие каната в целом, кН | |||||||
| 1570 | 1670 | 1770 | 1860 | 1570 | 1670 | 1770 | 1860 | |||
| 25,0 | 2277 | 325 | 346 | 366 | 386 | 2566 | 385 | 409 | 433 | 457 |
| 28,0 | 2839 | 406 | 432 | 457 | 483 | 3191 | 480 | 510 | 540 | 570 |
| 30,0 | 3307 | 474 | 504 | 534 | 563 | 3710 | 558 | 593 | 628 | 663 |
| 32,0 | 3683 | 525 | 558 | 590 | 623 | 4126 | 618 | 656 | 695 | 73 |
| 35,0 | 4494 | 642 | 682 | 722 | 762 | 5043 | 757 | 804 | 851 | 899 |
| 38,0 | 5253 | 750 | 794 | 841 | 888 | 5886 | 880 | 936 | 931 | 1046 |
| Диаметр каната, мм | Канат с органическим сердечником | Канат с металлическим сердечником | ||||||||
| масса 1000 м смазанного каната, кг | Минимальное разрывное усилие каната в целом, кН | масса 1000 м смазанного каната, кг | Минимальное разрывное усилие каната в целом, кН | |||||||
| 1570 | 1670 | 1770 | 1860 | 1570 | 1670 | 1770 | 1860 | |||
| 25,0 | 2439 | 349 | 371 | 393 | 415 | 2724 | 409 | 434 | 460 | 486 |
| 28,0 | 3056 | 438 | 466 | 493 | 521 | 3402 | 512 | 544 | 576 | 608 |
| 30,0 | 3597 | 517 | 549 | 582 | 614 | 3991 | 601 | 639 | 677 | 714 |
| 32,0 | 3951 | 564 | 599 | 635 | 670 | 4387 | 657 | 698 | 739 | 780 |
| 35,0 | 4875 | 698 | 741 | 785 | 829 | 5413 | 813 | 863 | 914 | 965 |
| 38,0 | 5657 | 807 | 857 | 908 | 958 | 6280 | 940 | 999 | 1057 | 1116 |
Пряди канатов должны изготовляться из проволоки без покрытия марки В или 1 по ГОСТ 7372 в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
Допускается добавлять к витому органическому сердечнику отдельные каболки в количестве, не превышающем числа каболок, линейная плотность которых равна разности линейной плотности смежных диаметров сердечников.
Сердечники из пенькового волокна, сизали должны быть пропитаны смазкой по ГОСТ 15037 или другой смазкой по нормативно-технической документации.
Свивка металлического сердечника в канате должна быть односторонней.
Отдельные отрезки органических сердечников сращивают, при этом диаметр канатов не должен выходить за предельные отклонения по диаметру.
Проволоки в слоях не должны западать, выступать, перекрещиваться, а также не быть заломленными и расплющенными; концы проволок соединяют посредством стыковой электросварки с отпуском.
В месте сварки утолщение диаметра проволоки не должно превышать предельного отклонения по диаметру.
Допускаемый разбег временного сопротивления разрыву проволок каждого диаметра, взятых из готового каната, за исключением центральной проволоки пряди.
| Маркировочная группа каната по временному сопротивлению разрыву | Допускаемый разбег временного сопротивления разрыву проволок каждого диаметра, взятых из готового каната марок | |
| B | I | |
| 1570 (160) 1670 (170) 1770 (180) | 250 (26) | 310 (32) 330 (34) 360 (37) |
Число перегибов и скручиваний проволок, взятых из готового каната, должно соответствовать ГОСТ 7372-79.
Допускается уменьшение числа перегибов и скручиваний проволок на единицу по отношению к требованиям, указанным в ГОСТ 7372-79.
Суммарное разрывное усилие всех проволок в канате и разрывное усилие каната в целом должно быть не менее приведенных в табл. 1 и 2.
Канаты укороченной длины, используемые для эксплуатационных потребностей потребителя, не должны превышать 2% массы партии.
Допускаемое отклонение по длине не должно быть более +1%. Концы канатов должны иметь не менее двух перевязок длиной не менее 40 мм на расстоянии не более 50 мм друг от друга.
| Диаметр каната, мм | Номинальная длина каната, м, не менее | |
| нормального | укороченного | |
| 25,0 | 1000 | 450 |
| 28,0 | 1200 | 570 |
| 32,0 | 1500 | 850 |
| 35,0 | 1500 | 850 |
| 38,0 | 1500 | 850 |
Канат ГОСТ 16853-88 должен быть нераскручивающимся и рихтованным.
Канат талевый должен иметь по всей длине равномерный шаг свивки всех элементов. Длина шага свивки проволок в прядях каната и сердечника не должна превышать 8,5-кратного диаметра прядей, а длина шага свивки прядей в канате и его металлическом сердечнике 6,5-кратного диаметра каждого.
Канат 16853 покрывают смазкой по всему сечению.
В качестве смазок должны применяться: Торсиол-35, БОЗ-1 и другие канатные смазки по нормативно-технической документации.
Канат ГОСТ 16853-88 должен быть намотан одним отрезком на деревянные барабаны по ГОСТ 11127-78, металлические барабаны по технической документации или на возвратные барабаны с использованием их в установленном порядке.
По требованию потребителя барабаны с канатами обшиваются досками. Под обшивку укладывается слой бумаги по ГОСТ 8828-75 или ГОСТ 9569-79.
Диаметр шейки барабанов должен быть не менее 15-кратного диаметра каната. Щеки барабана должны выступать над наружным слоем намотанного каната не менее чем на 50 мм.
Концы каната должны быть прочно закреплены к барабану: канат должен быть уложен плотными, неперепутанными рядами для обеспечения свободного сматывания его с барабана.
Канаты принимаются партиями. Партия должна состоять из каната одного типоразмера, в одной единице упаковки и оформлена одним документом о качестве, содержащим:
товарный знак или наименование и товарный знак предприятия-изготовителя;
наименование организации, в систему которой входит предприятие-изготовитель;
номер каната по системе нумерации предприятия-изготовителя;
условное обозначение каната;
длину каната;
массу брутто каната;
суммарное разрывное усилие всех проволок в канате или разрывное усилие каната в целом;
материал сердечника;
дату изготовления каната;
тип смазки;
номер барабана.
Внешний вид, размеры и механические свойства проволок проверяют на каждом канате.
Для проверки механических свойств проволок и диаметра проволок, наличия смазки в канате и сердечнике от каждого каната отбирают отрезок каната длиной не менее 1 м.
От отрезка каната для испытаний на растяжение, скручивание и перегиб отбирают 46 основных проволок из прядей (в том числе 27 проволок наружного слоя прядей, 18 проволок внутренних слоев и 1 центральную проволоку), а из каната с металлическим сердечником 12 проволок металлического сердечника.
Механические свойства проволок и маркировочную группу каната определяют испытанием разрывного усилия проволок каната.
Если суммарное разрывное усилие всех проволок каната окажется ниже разрывного усилия, приведенного в табл. 1 и 2, то проводится повторное испытание, результаты которого являются окончательными.
При испытании разрывного усилия канатов марки I в целом допускается оценивать марку каната по результатам испытания механических свойств 10% проволок каждого диаметра, но не менее трех. Количество проволок, полученное расчетом, округляется до целого числа в сторону увеличения.
Наличие смазки в канате и сердечнике проверяют визуальным контролем.
Барабаны с намотанными канатами транспортируют транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. Размещение и крепление грузов при железнодорожных перевозках проводят в соответствии с техническими условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения СССР. Транспортирование канатов по железной дороге проводится повагонными, малотоннажными или мелкими отправками.
Под антикоррозионной металлической пластиной или в металлический конверт, прибиваемый к барабану, должны быть вложены копия документа о качестве и анкета работы талевого каната, которую потребитель должен заполнить и выслать в адрес предприятия-изготовителя (см. приложение).
При транспортировании воздушным транспортом металлическая пластина должна быть размещена внутри барабана и крепиться в двух местах.
Диаметр используемого каната должен соответствовать типоразмеру талевой системы, на которой он будет эксплуатироваться.
Не допускается работа каната без успокоителя-стабилизатора и загрязнение частей каната буровым раствором и абразивами.
Заправка каната на талевую систему производится по крестовой оснастке. Допускается в отдельных случаях использование параллельной оснастки.
Канат отрабатывать периодически с перепуском в процессе проводки скважины по системе, утвержденной руководством предприятия-потребителя.
При монтаже и перепусках канатов с металлическим сердечником не допускается отделение прядей каната от сердечника. Сердечник с одной обвитой прядью следует использовать для заплетения петли на конце каната.
Предприятие-потребитель канатов должен вести систематический учет наработки и перепусков канатов. Анкету наработки каната необходимо направлять предприятию-изготовителю.
Доставка по РФ:
Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.
Представленная на данном сайте информация содержит каталог справочной информации о более 3000 наименованиях металлоизделий, носит информационный, ознакомительный характер, может быть применена в разных областях деятельности предприятий.
