ЖЕЛЕЗОУГЛЕРОДИСТЫЕ СПЛАВЫ

Фазы и структуры в железоуглеродистых сплавах

Железоуглеродистые сплавы — стали и чугуны — важнейшие металлические сплавы современной техники. По объему производство чугуна и стали более чем в 10 раз превосходит производство всех других металлов, вместе взятых. В системе железо—углерод существуют следующие фазы: жидкий сплав, твердые растворы (феррит и аустенит), химическое соединение (цементит) и свободный углерод в виде графита. Кроме того, к структурным составляющим относят перлит и ледебурит — механические смеси.

Феррит — твердый раствор внедрения углерода в a-железе. У него ОЦК-решетка, и поэтому растворимость углерода в феррите очень мала. Низкотемпературный а-феррит содержит до 0,02% С, высокотемпературный феррит (или 8-феррит) — до 0,1% С. Техническое железо имеет структуру феррита, который вытравливается на шлифах в виде однородных зерен. Феррит высоко пластичен (d = 40. 50%) и мягок (80. 100 НВ), хорошо обрабатывается давлением в холодном состоянии.

Аустенит — твердый раствор внедрения углерода в у-железе с содержанием углерода до 2,14%. Микроструктура — однородные зерна, существует при t > 727 °С. Он пластичен, но более тверд, чем феррит (160. 200 НВ); кроме углерода, растворяет другие элементы.

Цементит — химическое соединение Fe₃C, содержащее 6,67% С. Он — самая твердая (800 НВ) и хрупкая составляющая сплавов железа с углеродом. Решетка сложная ромбическая, плотноупакован- ная. Температура плавления равна 1250 °С. До температуры 210 °С цементит магнитен; при высоких температурах разлагается на графит и аустенит. Он образует твердые растворы замещения, в которых углерод замещается неметаллами (кислородом и азотом), а железо — металлами (марганцем, хромом, вольфрамом и др.). Сплавы на основе цементита в чистом виде не используют. Чем больше цементита в железоуглеродистом сплаве, тем выше твердость последнего.

Перлит — механическая смесь феррита и цементита, содержащая 0,80% С. Он образуется во время перекристаллизации (распада) аустенита при 727 °С. Этот распад называется эвтектоидным превращением, а перлит — эвтектоидом. Перлит обладает высокой прочностью (а_в = 800 МПа) и твердостью (200 НВ); повышает прочностные свойства сплава. Структура перлита — чередующиеся пластинки феррита и цементита.

Ледебурит — механическая смесь аустенита и цементита — образуется во время кристаллизации сплава с 4,3% С при температуре 1147 °С. При температурах ниже 727 °С аустенит в ледебурите превращается в перлит, и после охлаждения ледебурит представляет собой смесь перлита с цементитом. Ледебурит — эвтектика. Он тверд (700 НВ), имеет сотовое или пластинчатое строение и содержится во всех белых чугунах.

Диаграмма состояния «железо—углерод». Для сплавов железа с углеродом строят две диаграммы состояния: неравновесную (метастабильную), которая характеризует превращения в системе «железо—цементит», и стабильную, характеризующую превращения в системе «железо—графит». Эти диаграммы совмещены на общей диаграмме состояния, приведенной на рис. 17. Она имеет две оси концентраций, соответствующие содержанию углерода и цементита. Часть диаграммы, имеющая практическое значение, расположена в диапазоне концентрации углерода до 6,67%, что соответствует химическому соединению Fe₃C (цементиту). На диаграмме первичной кристаллизации (см. рис. 17) она находится между линиями ликвидус ABCD и солидус AHJECF. Линия ВС определяет начало кристаллизации аустенита из жидкости, линия CD — температуру начала кристаллизации первичного цементита из жидкости, линия АН — границу области, соответствующей смеси кристаллов феррита и жидкости, ниже нее — область феррита. HJB — линия перитек- тического превращения феррита и жидкого сплава в аустенит. Линия ECFсоответствует кристаллизации эвтектики — ледебурита, PSK — эв- тектоидному превращению аустенита в феррит и цементит. Точка А на диаграмме соответствует температуре плавления чистого железа, D — температуре плавления цементита, N и G — температурам аллотропических превращений железа 1392 и 911 °С. Точки Н и Р определяют предельное содержание углерода в высокотемпературном и низкотемпературном ферритах, Е — предельное содержание углерода в аустените. Остальные точки характеризуют эвтектические (С, F), эвтектоидные (5, К), и перитектические (У, В) превращения. Ниже линии GSE происходит вторичная кристаллизация, ниже линии QP — третичная.

Сплавы, содержащие менее 0,02% С, называются техническим железом, от 0,02 до 2,14% С — сталями, более 2,14% С — чугунами. Стали, содержащие 0,02. 0,8% С, называются доэвтектоидными, 0,8% С — эвтектоидными, 0,8. 2,14% С — заэвтектоидными. Чугуны, содержащие 2,14. 4,3% С, называются доэвтектическими, с 4,3% С, — эвтектическими, а более 4,3% С, — заэвтектическими.

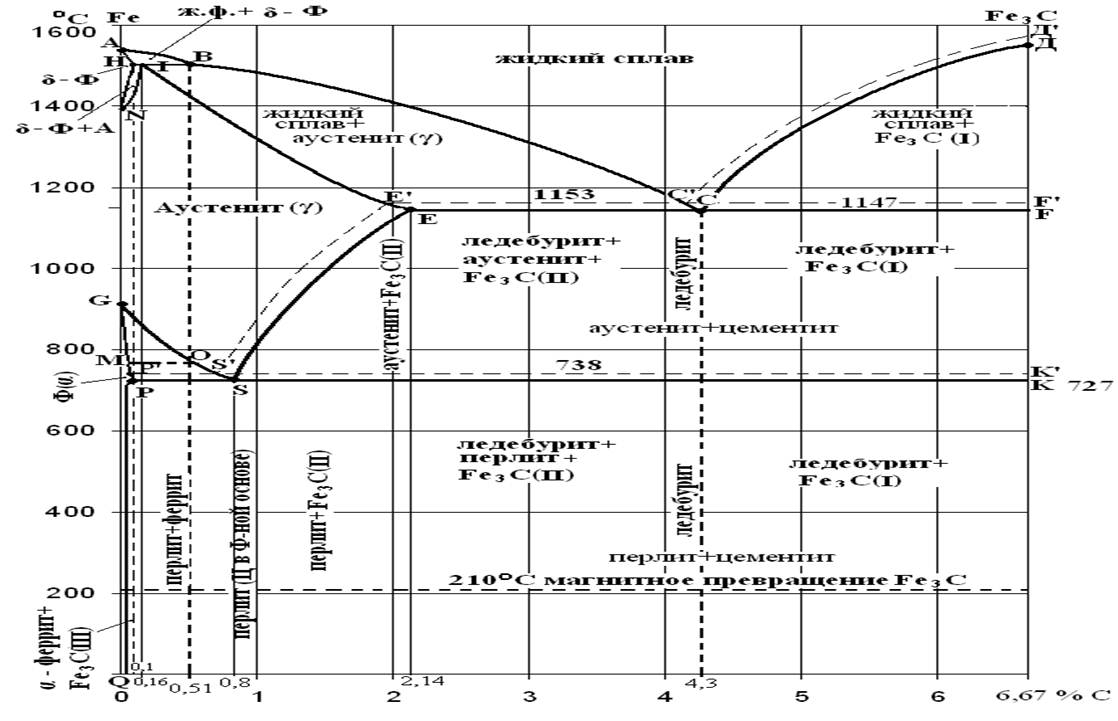

Рис. 17. Диаграмма состояния «железо-углерод»: 1 — метастабильная; 2 — стабильная

Диаграмма состояния системы железо-углерод позволяет связать внутреннее строение железоуглеродистых сплавов с их химическим составом и условиями охлаждения.

Микроструктура железоуглеродистых сплавов. На рис. 18а приведены упрощенная диаграмма состояния системы «железо—углерод» и микроструктуры сплавов различного состава после их затвердевания с умеренной скоростью охлаждения. На этом же рисунке показаны кривые охлаждения выбранных сплавов: масштаб температур диаграммы состояния и кривых охлаждения сплавов одинаков.

Охлаждение расплава К_х (рис. 18я), содержащего 0,025% С, характеризуется отрезком 1—2. Кристаллизация сплава начинается в точке 2 и заканчивается в точке 3. От точки 2 до точки 3 из жидкого сплава выделяются кристаллы аустенита переменного состава, причем концентрация жидкости изменяется по линии ликвидус, а концентрация твердей фазы — по линии солидус. От точки 3 до точки 4 происходит охлаждение аустенита, от точки 4 до точки 5 — выделение из аустенита кристаллов феррита. На отрезке 5—6 охлаждается феррит. На отрезке 6— 7 при охлаждении ниже температуры 727 °С из феррита выделяется избыточный углерод в виде так называемого третичного цементита.

Затвердевший сплав имеет структуру феррита (светлые зерна различной величины и формы) и небольшое количество третичного цементита, располагающегося преимущественно по границам зерен феррита 5 (рис. 186).

Рис. 18. Кривые охлаждения сплавов и диаграмма состояния системы Fe-C (а) и микроструктура сплавов с различным содержанием углерода (б-з)

Охлаждение сплава К₂ между точками 1—4 протекает так же, как и сплава К_>. От точки 4 до точки 5 из аустенита выделяется феррит. На линии 5—5′ происходит эвтектоидное превращение, т.е. аустенит превращается в перлит. От точки 5′ до точки 6 из феррита выделяется третичный цементит. По мере увеличения содержания углерода вплоть до 0,8% на микрофотографиях шлифов доэвтектоидных сталей появляется перлит, который располагается между светлыми зернами феррита (рис. 18в). При увеличении концентрации углерода в стали количество перлита пропорционально возрастает.

Охлаждение эвтектоидного сплава К₃, содержащего ровно 0,8% С, между точками 1—4 аналогично предыдущему. По линии 4—4′ при температуре 727 °С происходит заэвтектоидное превращение. Охлаждение от точки 4′ до точки 5 связано с выделением из феррита третичного цементита. На микрошлифе стали, содержащем 0,8% С, в поле зрения микроскопа виден перлит (рис. 18г).

Охлаждение заэвтектоидного сплава К_А в первой фазе (между точками 1—4) протекает аналогично охлаждению эвтектоидного сплава К_у При дальнейшем охлаждении от точки 4 до точки 5 из аустенита выделяются кристаллы вторичного цементита. По линии 5—5′ протекает эвтектоидное превращение (аустенит с 0,8% С превращается в перлит того же состава), и от точки 5′ до точки 6 из феррита выделяется третичный цементит. Заэвтектоидные стали К_А (рис. 18д), содержащие от 0,8% до 2,14% С, состоят из перлита и вторичного цементита. При медленном охлаждении вторичный цементит кристаллизуется по границам зерен аустенита, образуя твердую и хрупкую оболочку в виде сетки. Выделение вторичного цементита в виде пластинок нежелательно, так как сталь с такой структурой обладает повышенной хрупкостью. Поэтому стремятся получить цементит в виде зерен.

Доэвтектический сплав К₅ охлаждается следующим образом: между точками 1—2 сплав находится в жидком состоянии. Между точками 2—3 выделяются кристаллы аустенита переменного состава. На отрезке 3—3′ происходит эвтектическое превращение. От точки 3′ до точки 4 из аустенита выделяется вторичный цементит. По линии 4—4’происходит эвтектоидное превращение, и между точками 4’—5 из феррита выделяется третичный цементит. На рис. 18с приведена микроструктура доэвтектического сплава — чугуна, содержащего 3,5% С; на микрофотографии видны перлит, ледебурит и вторичный цементит.

Охлаждение эвтектического сплава К_в, содержащего 4,3% С, протекает так: между точками 1—2 сплав находится в жидком состоянии. Линия 2—2′ соответствует эвтектическому превращению — жидкий сплав затвердевает с образованием ледебурита. По линии 2’—3 из аустенита выделяется вторичный цементит. Участок 3—3′ соответ- зз

ствует эвтектоидному превращению, а по линии 3’—4 из феррита выделяется третичный цементит. Микроструктура чугуна эвтектического состава, показанная на рис. 18ж, состоит из ледебурита, в котором темные составляющие — продукты распада аустенита (перлит), а светлые составляющие — цементит.

При охлаждении заэвтектического сплава К₇ в интервале точек 2—3 выделяются кристаллы первичного цементита. Линия 3—3’ отвечает эвтектическому превращению, по линии 3’—4 из аустенита выделяются кристаллы вторичного цементита. Линия 4—4 — эвтек- тоидное превращение в сплаве. Между точками 4—5 выделяется третичный цементит. В структуре заэвтектических чугунов также имеется ледебурит, но здесь он располагается между светлыми иглами первичного цементита, выпадающего из чугунного расплава при его затвердевании (рис. 18з).

Увеличение содержания углерода в стали приводит к повышению прочности (о_в, о_{0 2}) и твердости НВ, понижению пластичности — 8, КСЩрис. 19). ’

Рис. 19. Влияние содержания углерода на механические свойства стали

Грубая литая структура обладает худшими свойствами (понижаются главным образом показатели пластичности). Марганец заметно влияет на свойства стали, повышая прочность в горячекатаных изделиях, изменяя и некоторые другие свойства. Но так как во всех сталях содержание марганца примерно одинаково, то его влияние на сталь разного состава остается неощутимым. Кремний, остающийся после раскисления в твердом растворе (феррите), повышает предел текучести о_{0 2} и затрудняет холодную штамповку. Сера и фосфор являются вредными примесями в стали. Сера образует легкоплавкую эвтектику (/ = 988 °С), которая вновь расплавляется при температурах прокатки (1000. 1200 °С), что и приводит к возникновению надрывов и трещин (красноломкость). Фосфор уменьшает пластичность и вязкость стали. Чем больше в стали фосфора, тем значительнее снижение вязкости.
