какие типы трехмерных моделей можно создавать в autocad

Типы 3D-Объектов В AutoCAD

Любой трехмерный объект, созданный в AutoCAD, отличается от двухмерного наличием третьей координаты, придающей детали объем и реалистичность. Способы создания 3D-объектов могут быть различными и зависят, в первую очередь, от постановки задачи. Всего AutoCAD располагает тремя типами 3D-объектов: каркасы (wireframes), трехмерные поверхности (surfaces) и твердотельные объекты (solids).

Каркасы представляют собой трехмерные скелетные модели деталей, созданные путем индивидуального построения точек, прямых и кривых линий, формирующих ребра 3D-объектов. Каждая точка такого каркаса описывается тремя координатами – X, Y и Z. Для построения скелетных моделей используют различные приемы: построение совмещенных 20-объектов в ортогональных системах координат, добавление координаты Z, определяющей ПСК для плоскости XY, с использованием трехмерных полилиний и сплайнов и т.д. Следует заметить, что каркасные модели считаются самыми трудоемкими, отнимающими наибольшее количество времени, и при этом на них не распространяются способы визуализации, присущие другим типам объектов. Однако данный тип 3D-моделей имеет право на существование и в некоторых случаях позволяет добиться быстрого результата.

Трехмерные поверхности представляют собой объекты, которые помимо единого каркаса имеют грани (рис. 10.3а). Хотя эти объекты и не обладают физическими свойствами сплошных тел, зато уже более реально (в сравнении с каркасными моделями) позволяют представить деталь в пространстве. Дело в том, что поверхности имеют свойство закрывать объекты заднего плана и отбрасывать тень при раскрашивании и тонировании. Также нужно отметить, что AutoCAD располагает встроенной библиотекой поверхностных моделей (например: сфера, цилиндр, конус, призма, тор и т.д.), при помощи которой можно быстро создать чертеж, задав основные параметры модели. Кроме того, наличие специальных команд (например, команды построения поверхности объекта путем вращения образующей) позволит вам без труда создавать собственные поверхностные 3D-объекты.

Частным случаем поверхностей принято считать сетки – трехмерные модели, определенные на основе многоугольных плоских или аппроксимированных кривыми сеток (рис. 10.36). Для построения этих объектов AutoCAD также располагает широкими инструментальными возможностями, позволяющими быстро создавать самые разнообразные по сложности поверхностные модели.

Наконец, самые сложные и наиболее реалистические – это твердотельные объекты или тела (рис. 10.Зв). Такие объекты представляют собой полный цифровой вариант реальных деталей, обладающих такими физическими данными, как объем, масса, инерционные характеристики и т.д. Используя специальные инструменты для таких объектов, можно получить любые проекции, разрезы или отсечения.

Источник

Типы 3D объектов в Автокаде

3D моделирование в AutoCAD начинается со смены рабочего пространства и выставления рабочего вида, изометрии. После можно приступать к созданию объемных объектов.

3d моделирование в Автокаде. Типы объектов

В AutoCAD 3d-модели могут быть трех разных типов: твердотельные тела, объекты-сети, поверхности.

Твердые тела

В Автокаде преимущество отдается именно твердотельному моделированию. Это такие объемные тела, которые обладают свойствами, присущими обычным объектам в нашей жизни: массой, центром тяжести и т.д.

Используя логические операции, такие как объединение, вычитание и пересечение, можно создавать твердотельные объекты различной сложности.

Объекты-сети

Данный вид трехмерных моделей использует многоугольное представление. Основными элементами объектов-сетей являются вершины, ребра и грани.

Рекомендуем ознакомиться с практическим видеоуроком «Моделинг сетей и поверхностей в AutoCAD».

Основные инструменты расположены на соответствующей вкладке «Сети». Стандартные команды по своему типу идентичны с твердотельными примитивами: параллелепипед, конус, цилиндр и т.д.

Эти 3d-модели не имеют свойств массы. Сети позволяют гибко работать с формой объектов в Автокаде. Их можно сглаживать, что является неоспоримым преимуществом.

Поверхности

Поверхность в AutoCAD представляет собой тонкую оболочку, не имеющую объема или массы. В Автокаде существует два вида поверхностей:

Более наглядно про поверхность в Автокаде можно узнать из моего видеоурока «Моделирование и визуализация объектов неправильной формы».

Построение 3d моделей в AutoCAD. Общие принципы

Существует два принципиально разных подхода к созданию трехмерных объектов:

— используя стандартные 3d примитивы (ящик, сфера, конус и т.д.);

— преобразовывая плоский чертеж (2d объекты) в трехмерные, посредством использования соответствующих команд «Выдавить», «Сдвиг» и др.

Перевести чертеж из 2d в 3d Автокад можно, если следовать четкому алгоритму.

3д чертежи в Автокаде позволяют реализовать проекты различной сложности и в различных сферах, будь то архитектура, ландшафтный дизайн или геодезия.

Поэтому достаточно один раз понять, как выполняется трехмерное моделирование в AutoCAD, и можно пользоваться этим всегда.

Источник

AutoCAD

Не удалось извлечь оглавление

Моделирование 3D-объектов

3D моделирование в AutoCAD включает моделирование 3D-тел, поверхностей, сетей и каркасных объектов.

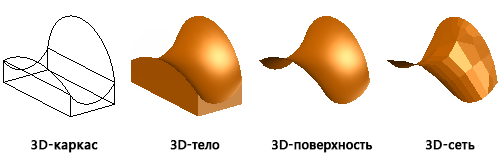

Типы 3D-моделей

В AutoCAD доступно несколько типов 3D-моделирования. В рамках каждой из этих технологий 3D-моделирования доступны различные функциональные возможности.

3D-модели может включать в себя все перечисленные компоненты. Например, можно преобразовать твердотельный 3D-примитив в форме пирамиды в 3D-сеть, чтобы выполнить сглаживание сети. После этого можно преобразовать сеть в 3D-поверхность или обратно в 3D-тело, чтобы использовать возможности соответствующих функций моделирования.

Просмотр 3D-моделей

Наиболее эффективной командой для динамического просмотра 3D-моделей является команда 3DОРБИТА.

Помимо функций смены видов можно воспользоваться параметрами контекстного меню, появляющегося при щелчке правой кнопкой мыши. К самым популярным параметрам относятся следующие.

Применение 2D- и 3D-команд AutoCAD

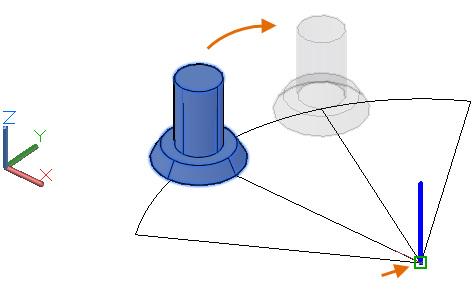

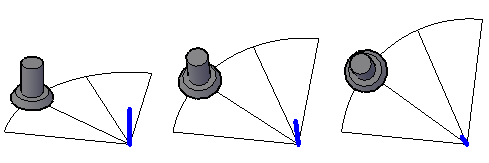

Большинство команд AutoCAD, используемых для 2D-операций, можно также применять и к 3D-моделям. Например, с помощью команды ПОВЕРНУТЬ можно вращать 3D-тело вокруг его оси, которая параллельна оси Z ПСК. Для вращения модели вокруг другой оси может потребоваться изменить направление оси Z ПСК.

Также доступны команды, специально предназначенные для работы в 3D-средах (например, команда 3DПОВЕРНУТЬ, которая отображает гизмо для поворота по любой основной оси).

Источник

Трехмерное моделирование в AutoCAD

Ищем педагогов в команду «Инфоурок»

Алгазиева Айгул Даулетхановна

Преподаватель Авиационного колледжа

3D моделирование — это проектирование трехмерной модели по заранее разработанному чертежу или же эскизу. Для построения объемной модели предмета используются специальные программные продукты визуализации и аппаратные устройства в виде компьютеров, планшетов и оргтехники. При моделировании важным этапом является рендеринг – преобразование черновой вариации модели в приятный для глаз формат.

Трехмерное моделирование в AutoCAD реализовано на очень высоком уровне. Это позволяет создавать чертежи большой сложности и детализации.

Создание различных моделей персонажей. Обычно это используется при создании мультфильмов и при проектировании современных компьютерных видеоигр.

3Д визуализация зданий. Этим занимаются проектные организации, которые желают оценить для заказчика конструктивные особенности будущего объекта.

Создание 3Д моделей предметов интерьера. В большинстве случаев их выполняют дизайнерские компании с целью демонстрации эстетических свойств представленных экспозиций.

Реклама и маркетинг. Часто требуются нестандартные объекты для рекламирования. Важную составляющую трехмерная графика играет при демонстрации какой-либо услуги. Это позволяет произвести более эффектное впечатление на заинтересованных лиц.

Изготовление эксклюзивных украшений. Профессиональные художники и ювелиры используют специальные программы, которые позволяют создать оригинальный и неповторимый эскиз.

Производство мебели и комплектующих. Производственные мебельные компании нередко используют разработку трехмерной модели для размещения своей продукции в электронных каталогах.

В AutoCAD 3d модели могут быть трех разных типов: твердотельные тела, объекты-сети, поверхности.

Твердые тела

В Автокаде преимущество отдается именно твердотельному моделированию. Это такие объемные тела, которые обладают свойствами, присущие обычным объектам в нашей жизни: массой, центром тяжести и т.д.

Используя логические операции, такие как объединение, вычитание и пересечение, можно создавать твердотельные объекты различной сложности.

Объекты-сети

Данный вид трехмерных моделей использует многоугольное представление. Основными элементами объектов-сетей являются вершины, ребра и грани.

Основыне инструменты расположены на соответствующей вкладке «Сети». Стандартные команды по своему типу идентичны с твердотельными примитивами: параллелипипид, конус, цилиндр и т.д.

Эти 3d модели не имеют свойств массы. Сети позволяют гибко работать с формой объектов в Автокаде. К тому же, их можно сглаживать, что является неоспоримым преимуществом.

П оверхности

Поверхность в AutoCAD представляет собой тонкую оболочку, не имеющую объема или массы. В Автокаде существует два вида поверхностей:

Польза от знаний 3 D моделирования

Возможность создавать объемные чертежи и 3Д модели.

Умение работать со всеми необходимыми инструментами моделирования.

Выполнение дорогостоящих проектов стоимостью от 30 тысяч рублей.

Приобретение навыков, которые позволят стать профессиональным дизайнером или архитектором.

Источник

Урок 11. 3D модели. Каркасы. Поверхности.

Трехмерные объекты, в AutoCad можно представить каркасами, поверхностями и твердотельными моделями. Каркасные модели представлены только ребрами граней и представляют собой прозрачные объекты. Поверхности имеют непрозрачные грани но при этом пустые внутри и представлены лишь оболочкой без наполнения. Твердотельный объект — сплошной, имеет объем и массу.

Каркасные модели

Создается каркасная модель командами построения двумерных графических примитивов, к которым относятся отрезки, точки, круги, дуги и т.д., но задавать нужно трехмерные координаты точек X, Y, Z. Трехмерные координаты вводятся с клавиатуры или указываются курсором мыши с обязательным использованием объектной привязки.

Поверхности

Команды создания поверхностей находятся в меню Draw >Modeling> Surfaces или вызываются нажатием соответствующих кнопок панели инструментов Surfaces. Другой способ создания поверхностей сложной формы заключается в применении теоретико-множественных операций в области, образованных командой Region.

Трехмерная грань (3DFACE)

Способы ввода команды:

Командой строится треугольная или четырехугольная грань, вершины которой могут не принадлежать одной плоскости. После введения, команда последовательно выдает запросы относительно координат четырех вершин. Какие указываются одним из известных способов — с клавиатуры в командной строке или курсором мыши с обязательным использованием объектной привязки. Координаты, указываемые курсором мыши без использования объектной привязки воспринимаются системой как двумерные координаты на плоскости построений XY. Диалог с системой имеет вид: Command : _3dface Specify first point or [ Invisible ] 100,50,100 Specify second point or [ Invisible ] 40,80,10 Specify third point or [ Invisible ] : 180,90,30 Specify fourth point or [ Invisible ] : 10,30,50 Если в ответ на запрос координат четвертой вершины грани, нажать ENTER, будет построена треугольная грань. Выбор опции Invisible означает, что дальше задаются две вершины, ребро между которыми должно быть невидимым. После построения грани система продолжит выдавать запросы на ввод координат третьей и четвертой вершин очередной грани. В качестве первых двух вершин воспринимается третья и четвертая точки предыдущей грани. Построенные таким образом грани можно позже редактировать с помощью ручек.

Кромка (EDGE)

Способы ввода команды:

Команда управляет видимостью ребер граней. Запросы команды: Specify edge of 3dface to toggle visibility or [Display] позволяют выбрать ребра, которые должны быть невидимыми, скрытыми. Для изменения видимости ребер служит опция Display, которая позволяет выполнить противоположное действие и выбрать ребра, для отображения на экране.

Трехмерная грань (3DMESH)

Способы ввода команды:

Многогранная сетка (PMESH)

Способы ввода команды:

Команда строит многогранную сетку какого угодно вида с произвольным количеством вершин. Сначала вводятся координаты вершин: Command: PFACE Specify location for vertex 1: 40,50,0 Specify location for vertex 2 or : 100,150,60 Specify location for vertex 3 or : 80,50,150 Specify location for vertex 4 or : 400,70,90 Specify location for vertex 5 or : 120,50,70 Specify location for vertex 6 or : После нажатия клавиши ENTER команда предлагает определить какие вершины принадлежат каждой из граней: Face 1, vertex 1: Enter a vertex number or [Color / Layer] 1 Face 1, vertex 2: Enter a vertex number or [Color / Layer] * Cancel * Поверхность Кунса (EDGESURF) Способы ввода команды:

Поверхность образуется на четырехугольнике, стороны которого могут быть прямыми, дугами или полилиниями. Размер сетки определяется системными переменными SURFTAB1 и SURFTAB2, которые определяют количество прямолинейных сегментов, заменяющих криволинейные стороны. По умолчанию значение системных переменных равно 6.

Поверхность соединения (RULESURF)

Способы ввода команды:

Команда RULESURF образует сетку, соединяющий две кромки. Кромками могут выступать отрезки, дуги, полилинии. Они должны быть одновременно незапертой или одновременно замкнутыми. Число прямолинейных сегментов вдоль криволинейных кромок определяется системной переменной SURFTAB1. Вид поверхности зависит от выбора точек, указывающих кромки. Выбор соответствующих точек на кромках приводит к созданию не само перекрывающей поверхности, а показав точки на противоположных концах, построим само перекрывающую поверхность.

Поверхность перемещения (TABSURF)

Способы ввода команды:

Команда TABSURF образует поверхность путем перемещения двумерного объекта в заданном направлении. Объект перемещения задается отрезком, дугой, полиллинией. Направление перемещения задается отрезком или незамкнутой полилинией. Создание поверхности сопровождается диалогом:

Зеленым цветом отмечена направляющая

Поверхность вращения (REVSURF)

Способы ввода команды:

Поверхность образуется вращением выбранного объекта вокруг заданной оси. Объект вращения — отрезок, дуга, полилиния. Ось задается отрезком или конечными точками незапертой полилинии. Объект можно повернуть на полный угол – 360 о или на заданный угол. Команда позволяет выбрать начальное значение угла и задать значение угла поворота. Положительное значение угла задается против часовой стрелки. Размер сетки поверхностей вращения определяется значением системных переменных SURFTAB1 и SURFTAB2. Диалог с системой имеет вид:

Способы ввода команды:

Команда 3D открывает диалоговое окно, в котором выбирается один из стандартных трехмерных примитивов (Параллелепипед, сфера, призма и т.д.). В зависимости от типа выбранного примитива система выдает запросы для уточнения исходных данных, необходимых для определения положения и размера примитива.

В следующем уроке мы продолжим рассказывать о методах построения 3D примитивов, а конкретно о построении твердых тел.
