Тормозная система

Элементы тормозной системы автомобиля: 1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза; 8 — разветвитель, 9 — блок ABS.

Рабочая тормозная система — гидравлическая, двухконтурная, с диагональным разделением контуров. В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.

Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.
Вакуумный усилитель тормозов расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

Главный тормозной цилиндр

Элементы тормозного механизма переднего колеса: 1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец

Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.
Для более эффективного охлаждения тормозной диск выполнен вентилируемым.
Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

Тормозной механизм заднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр.

Тормозной механизм заднего колеса: 1 — диск тормозного механизма; 2 — направляющая колодок; 3 — пружинная скоба; 4 — чехол направляющего пальца; 5 — штуцер прокачки гидропривода тормозов; 6 — суппорт; 7 — болт крепления суппорта к направляющему пальцу; 8 — щит тормозного механизма; 9 — тормозные колодки

По конструкции и принципу действия тормозной механизм заднего колеса аналогичен тормозному механизму переднего колеса.

Элементы тормозного механизма заднего колеса: 1 — направляющая колодок; 2 — пружинная скоба; 3 — тормозные колодки; 4 — суппорт; 5 — болт крепления суппорта к направляющему пальцу; 6 — медная уплотнительная шайба; 7 — болт крепления тормозного шланга; 8 — направляющий палец; 9 — чехол направляющего пальца

Направляющая колодок прикреплена к кулаку задней подвески.
Тормозной диск, в отличие от диска тормозного механизма переднего колеса, не вентилируемый.
В центральной части тормозного диска расположен механизм стояночного тормоза. Механизм стояночного тормоза барабанный, с двумя тормозными колодками. По конструкции он напоминает обычный барабанный тормозной механизм.

Механизм стояночного тормоза: 1 — передняя колодка; 2 — чашка пружины; 3 — стяжная пружина передней колодки; 4 — распорная планка; 5 — стяжная пружина задней колодки; 6 — прижимная пружина распорной планки; 7 — задняя колодка; 8 — рычаг привода стояночного тормоза; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — регулятор зазора; 12 — щит тормозного механизма

Тормозным барабаном для него является внутренняя сторона центральной части тормозного диска.

Элементы механизма стояночного тормоза: 1 — диск тормозного механизма; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — стяжная пружина передней колодки; 6 — распорная планка; 7 — фиксирующая пластина; 8 — стяжная пружина задней колодки; 9 — прижимная пружина распорной планки; 10 — задняя колодка; 11 — щит тормозного механизма; 12 — чашка пружины; 13 — нижняя стяжная пружина; 14 — резьбовой наконечник регулятора; 15 — гайка регулятора; 16 — наконечник регулятора

Все детали механизма стояночного тормоза закреплены на щите тормозного механизма. На задней колодке установлен рычаг привода стояночного тормоза, за который зацеплен трос стояночного тормоза. Верхние концы колодок прижимаются стяжными пружинами к распорной планке, а нижние концы — к регулятору зазора между колодками и внутренней поверхностью диска. Регулятор представляет собой распорную планку, состоящую из двух наконечников и гайки. Один наконечник резьбовой. При вращении гайки длина регулятора изменяется за счет резьбового наконечника, в результате чего регулятор разводит или сводит колодки.
Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса. Он состоит из рычага с тягой и регулировочной гайкой, уравнителя, двух тросов и механизмов стояночного тормоза в тормозных механизмах задних колес.

Рычаг стояночного тормоза: 1 — тяга с уравнителем тросов; 2 — фиксатор гайки; 3 — палец тяги; 4 — регулировочная гайка; 5— рычаг стояночного тормоза; 6 — выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через тягу и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.
Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на тяге с уравнителем тросов.
Все автомобили оснащаются антиблокировочной системой тормозов (ABS).

Блок ABS: 1 — блок управления; 2 — отверстие для подсоединения трубки главного тормозного цилиндра; 3 — отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 4 — отверстие для подсоединения трубки тормозного механизма правого переднего колеса; 5 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 6 — насос; 7 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 8 — гидравлический блок;

Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него к тормозным механизмам всех колес. Блок ABS, закрепленный в моторном отсеке на левом лонжероне, около щитка передка, состоит из гидравлического блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики — индуктивного типа.
Датчик скорости переднего колеса установлен в отверстии поворотного кулака и закреплен винтом.

Датчик скорости переднего колеса

Задающий диск датчика напрессован на корпус наружного шарнира привода.
Датчик скорости заднего колеса встроен в ступицу заднего колеса.
В случае выхода из строя датчика скорости заднего колеса необходимо заменить ступицу вместе с датчиком. При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз
в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения. В ABS встроена система распределения тормозных сил (EBD), которая выполняет функцию регулятора давления в гидроприводе тормозных механизмов задних колес. Если при торможении автомобиля задние колеса начинают блокироваться, впускные клапаны тормозных механизмов задних колес в модуляторе переключаются в режим поддерживания постоянного давления, препятствуя дальнейшему возрастанию давления в рабочих цилиндрах задних тормозных механизмов. При неисправности ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока записывается код неисправности, который считывается с помощью специального оборудования в сервисном центре. С ABS объединена антипробуксовочная система (TCS), использующая сигналы датчиков скорости вращения колес.
Управляет антиблокировочной системой блок управления ABS.

Источник

Тормозная система Chevrolet Lacetti с артикулами (Оригинал и Аналог)

Всем привет!
Тормозная система Chevrolet Lacetti с артикулами (Оригинал и Аналог) и немножко иллюстрации!
Вот и у меня настало время переборки тормозов (передние тормозные диски TRW DF7218 и колодки TRW GDB3347 заменены 2 года назад), так как задние тормозные диски стоят родные и пробег на них составляет 170 тысяч, колодки меняли после заводских 2 раза, начал с поиска оригинальных запчастей (смотрел все www.elcats.ru/chevrolet/), и уже после подбирал аналоги (из отзывов и своей практики), вот чем бы и хотел поделиться с вами!
Замена будет не только тормозных дисков и колодок!, но еще и переборка суппортов, замена колодок ручника, тормозных шлангов, тросов ручника. Ну еще конечно по мелочи)

Начинаем разбираться в этом вопросе.
Для полной информации добавлю коды суппортов. Нужно не забыть учесть то что задние суппорта отличаются в зависимости года выпуска до/после 2006г., соответственно и не забываем про колодки.

1. Суппорта
Передний тормозной механизм (суппорт):
— GM 96549788 (левый)
— GM 96549789 (правый)

Задний тормозной механизм (суппорт) после 2006г.:
— GM 96800085 (левый)
— GM 96800086 (правый).

Задний тормозной механизм (суппорт) до 2006г.:
— GM 96463798/ GM 96549622 (левый)
— GM 96463798/ GM 96549623 (правый).

2. Диск тормозной:
— GM 96549782 / TRW DF7218 / Brembo 09948310 (передний)
— GM 96549630 / TRW DF7381 / Brembo 08A87210 (задний)

3. Колодки тормозные: ( По отзывам советуют фирмы: Brembo, TRW, ATE, Sangsin Brake, Hankook(Frixa), Delphi, Ferodo и т.д, все зависит от средств)
— GM 96405129 / TRW GDB3347 / Hankook FPD12 (передние)
— GM 96405131 (задние с ушками) до 2006г. года, требуется скоба с номером GM 96413040 (у кого машина до 2006 года, можно ставить задние колодки SP1257 но используя скобу крепления с каталожным номером GM 96800088)
— GM 96800089 / Hankook FPD12NR / Sangsin Brake SP1257 (задние без ушек) с 2006г. используется скоба крепления с каталожным номером GM 96800088
— GM 96496764 / Ferodo FSB4017 (колодки ручника)

4. Трос ручного тормоза:
— GM 96435117 / Arirang ARG131056L (левый)
— GM 96435119 / Arirang ARG131056R (правый)

5. Тормозные шланги
Шланг тормозной передний:
— GM 96397200 / NK 855019 (левый)
— GM 96397201 / NK 855020 (правый)

Шланг тормозной задний:
— GM 96549725 / NK 855021 (левый)
— GM 96387196 / NK 855022 (правый)

Болт с двухгранной головкой(крепление тормозного шланга):
— GM 94535522 (передний)
— GM 94535523 (задний)

Кольцо уплотнительное шланга тормозного:
— GM 94525077 / Hans Pries 200927015 (по 2шт на один тормозной шланг)

Источник

О задних дисковых тормозах Lacetti…

Некоторая часть владельцев автомобилей Chevrolet Lacetti сталкивалась или сталкнется с проблемой подбора задних тормозных колодок. Если продавец запчастей опытен и использует для подбора программу GM EPC — то все подбирается, как правило, без лишних вопросов. Тем не менее бывает и по другому…

Итак, на автомобилях Chevrolet Lacetti 2003-2012 при покупке задних дисковых тормозных колодок менеджер может предложить выбор из двух вариантов. Они незначительно отличаются в конструкции.

Как видно на фото выше у верхних колодок присутсвует на направляющих ушках «апендикс», который исключает их взаимозаменяемость. Лично в моем опыте отсутствует факт установи одних колодок вместо других. Исключения из этого правили два. Первое: установка колодок типа SP1160 (GM 96405131) на место SP1257 (GM 96800089) с предворительным хирургически вмешательством — спиливанием «рогов». Второе: совместная замена еще одной детали вместе с колодками, о которой я и расскажу дальше.
Согласно программе GM EPC колодками c «апендиксом»GM 96405131 (Sangsin SP1160)

комплектовались суппорты до 2006 года.

С 2007 же года их было решено боле не отращивать:)))

И задние тормозные механизмы стали комплектоваться колодками GM 96800089 (Sangsin SP1257)

Взглянем на задние тормозные суппорты Chevrolet Lacetti разных годов выпуска, а точнее сказать на механизмы с разными конструкционными номерами.

Ржавый тормозной механизм на фото снят с моего авто 2004 года выпуска. Он укомплектован колодками GM 96405131. А слева суппорт GM 96800085 который комплектуется колодками GM 96800089 и устанавливается на автомобили Lacetti после 2007 года. Почему именно после, а не с 2007? Потому как коректнее говорить не о годах выпуска авто, а о номере шасси. Ниже представлены скриншоты программы GM EPC для Lacetti 2004 года.

Одинаковые механизмы с разными номерами. Обратимся к GM EPC и посмотрим на архивную информацию по заднему суппорту GM 96549622.

Детали внешне очень похожи, а номера механизмов со временем менялись. Учитывая различия конструкции тормозных колодок на автомобилях разных годов выпуска, тормозные суппорты должны также иметь различия. Посмотрим поближе.

Я думаю разница уже очевидна. Тем не менее взглянем с другой стороны.

Вот они возмутители спокойствия — направляющие пружинные зажимы для колодок.

Источник

Тормозная система Chevrolet Lacetti разборка/сборка

Вот выдались еще одни майские праздники, на первых было ТО (фильтра масла), приступил к замене тормозной системы Очередное плановое ТО».
На одометре ровно пробег по приезду на дачу 170 000 км.

Перед закупкой все проштудировал и изучил, тоже интересная запись была от меня «Тормозная система Chevrolet Lacetti с артикулами (Оригинал и Аналог)».

Подготавливаем необходимые запчасти для сборки и инструмент.
Запчасти были закуплены все заранее, вот запись (Закупка запчастей для тормозной системы), а так, коротко, что было куплено：
1. Brembo 08A87210 Диск тормозной
2. Hankook FPD12NR Колодки тормозные дисковые
3. Arirang ARG131056R Трос стояночного тормоза
4. Arirang ARG131056L Трос стояночного тормоза
5. NK 855019 шланг торм передний левый
6. NK 855020 шланг торм передний правый
7. NK 855021 шланг торм задний левый
8. NK 855022 шланг торм задний правый
9. GM 94525077 ШАЙБА ТОРМОЗНОГО ШЛАНГА
10. Hans Pries 200927015 Прокладка тормозного шланга
11. LUKOIL 1338295 Жидкость тормозная DOT4 1л
12. Ferodo FSB4017 колодки барабанные ручника
13. TRW PFG110 Смазка для направляющих (1 тюбик)
14. LIQUI MOLY 7585 Смазка 15. Элтранс EL-0510.04 Смазка медная
16. Frenkit 232907 Ремкомплект тормозной суппорт 2шт
17. Frenkit 810030 Комплект направляющих суппорта 2шт
18. QUICK BRAKE 1050025 Комплект монтажный тормозных колодок
19. TRW PFC105 Очиститель тормозов 0,5л

Основной инструмент:
Домкрат;
Баллоник;
Специальный ключ для откручивания торм патрубков (Куплен в КЭМП за 160р за штуку, купил два один 8 на 10 и 10 на 12);
Головки и ключи на 10,12,14,17;
Удлинитель для головок;
Трещетка;
Монтировка;
Молоток;
Пассатижи;
Клещи;
Прямая и крестовая отвертка;
Дрель + насадки по металлу + сверла;
Мечики;
Ветошь.

Ну что, пора заняться тормозной системой, происходило это все в 3 этапа:
1. Разборка;
2. Подготовка и чистка;
3. Cборка.

2. Выкачиваем шприцом тормозную жидкость из бочка. (отделение сцепления не трогаем, оно находится ближе к нам)

3. Следующим шагом откручиваем тормозной шланг, что крепится одним болтом. Далее, откручиваем два болта на 12, что держат суппорт, вынимаем старые убитые колодки. Суппорт убираем в сторонку для дальнейших манипуляций.

4. Откручиваем два болта на 14 (вроде), что крепят скобу суппорта.

5. Выкручиваем ударной отверткой винт крепящий тормозной диск, после снятия тормозного диска нами открывается вид на колодки ручника.

6. Я вытаскивал пружинки как мне было удобно, я не думаю, что это важно! Колодки и пружинки все в мусор, так как куплен монтажный комплект ТК (QUICK BRAKE 1050025).

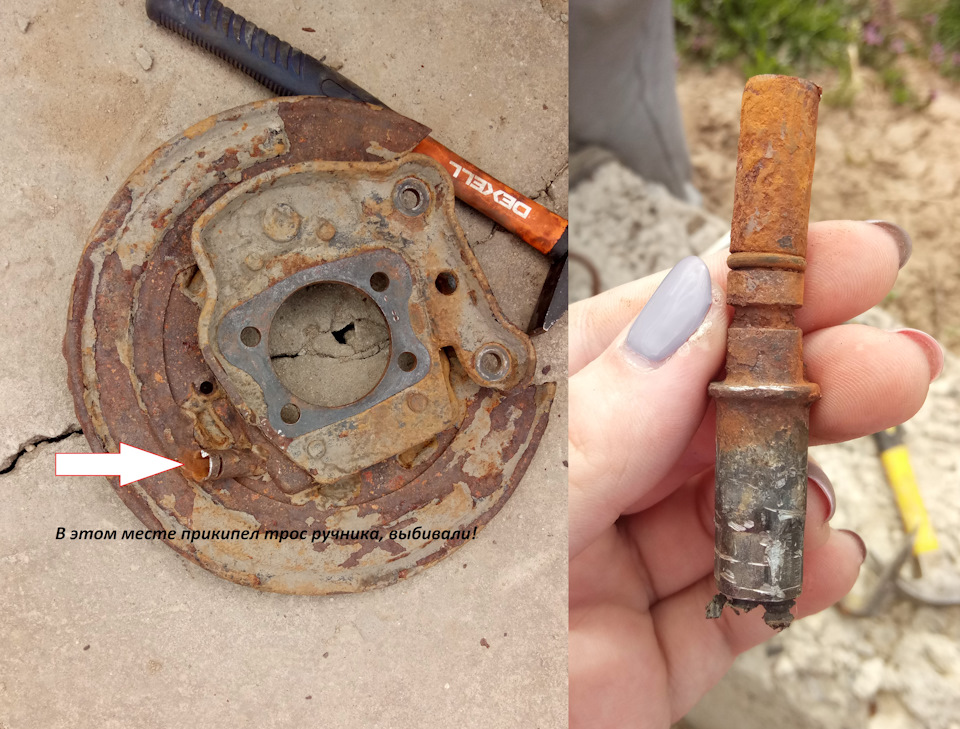

Отсоединил трос ручника, но вытащить их я так и не смог, всё прикипело (забегая вперёд… вытащить троса ручника из паза я так и не смог, пока не применили силу монтировки и какой то матери, вышибали уже вместе с отцом, перед этим перепилили трос чтоб было удобней (чтобы не таскать за собой :D). Вышибали с задней стороны: там есть паз, в него упирали монтировку и кувалдой выбивали, мин 5 на каждую сторону).

7. После чего, откручиваем 4 болта на 14 которые держат ступицу и отсоединяем датчик, снимал ступицу для того, чтобы зашкурить защитный кожух от ржавчины. Снять я просто так и не смог, и вот на этом этапе начались проблемы, прикипело все намертво. Пришлось одевать на ступицу колесо, и с внутренней стороны через доску вышибать кувалдой, но ступица снялась вместе с кожухом с левой стороны, справа выбивали так же, но ступица отошла от кожуха с 1 раза. Чтоб выбить ступицу от кожуха пришлось еще больше попотеть, достали старый литой диск, закрутили на ступицу, положили и, уже по кругу с внешней стороны, били по монтировке кувалдой, мин 10 ушло. Но все-таки она сдалась!

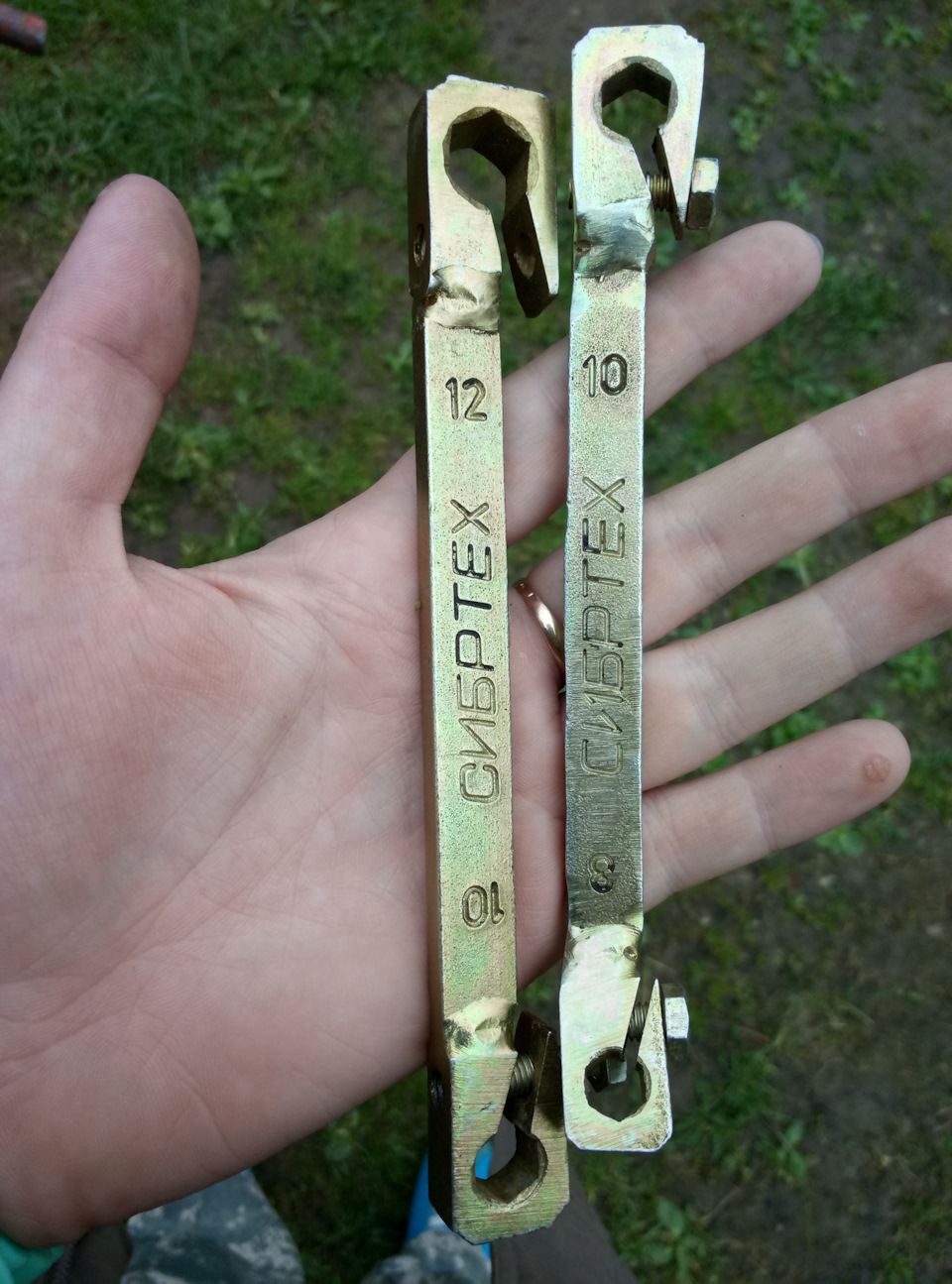

8. Переходим к откручиванию тормозных шлангов, сразу советую купить специальные ключи для откручивания тормозных патрубков на 10. При помощи этих ключей все спокойно откручивается, но попотеть придется все-таки. (При замене с правой задней стороны придется еще снять подкрыльник и пластиковую защиту заливной горловины «необязательно», можно и так подлезть)

9. Еще одна проблема возникла с задним суппортом, все щтуцеры прокачки спокойно выкрутились, а левый задний вообще ни в какую, на столько прикипел, что даже не смогли выкрутить, отец предложил его высверлить, он забрал и пошел заниматься этим вопросом, а я полез откручивать троса ручника, которые тоже намертво закисли. (забегая вперёд…отец пришел с «потускневшим» видом, огорчив меня тем, что сверло обломилось. Что бы мы не пытались делать, результата достичь никакого мы не смогли).

10. Лезем в салон ключом на 12, ослабляем ручник по возможности до конца.

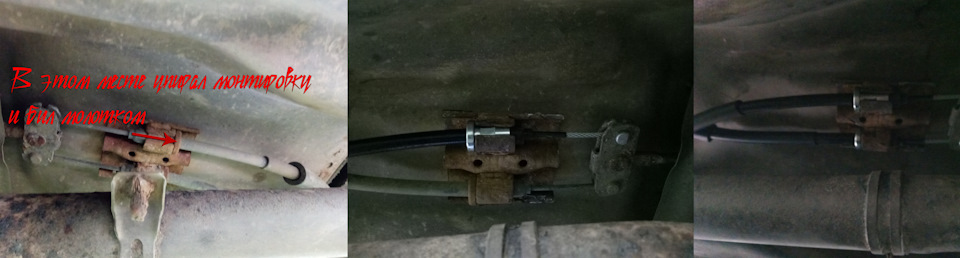

11. Теперь лезем под машину, выкручиваем два болта крепления к кузову, болты на 12, один ближе к колесу выкрутился нормально, а вот второй возле бака при первом же обороте обломился.
А с противоположной стороны все наоборот, ближе к колесу обломился, а где крепления к баку открутился нормально. (Немножко забегаю снова вперед: старые болты высверливали и мечиком нарезали новую резьбу.) Дальше отсоединяем с барашка трос, нужно повернуть в бок и вытащить вверх трос, но фиг там: все прикипело намертво. Минут 30 я боролся с этим, после чего еще минут 30 бодался с упором, пока не вставил монтировку и не начал выбивать, спустя 5-10 мин сдалось. Вытаскиваем тросы ручника (Пока был под машиной сразу установил и закрепил новые тросы, левый трос крепится в правый барашек, а правый в левый барашек).

II Этап Подготовка и чистка
С разбором мы закончили, теперь приступаем к подготовке.

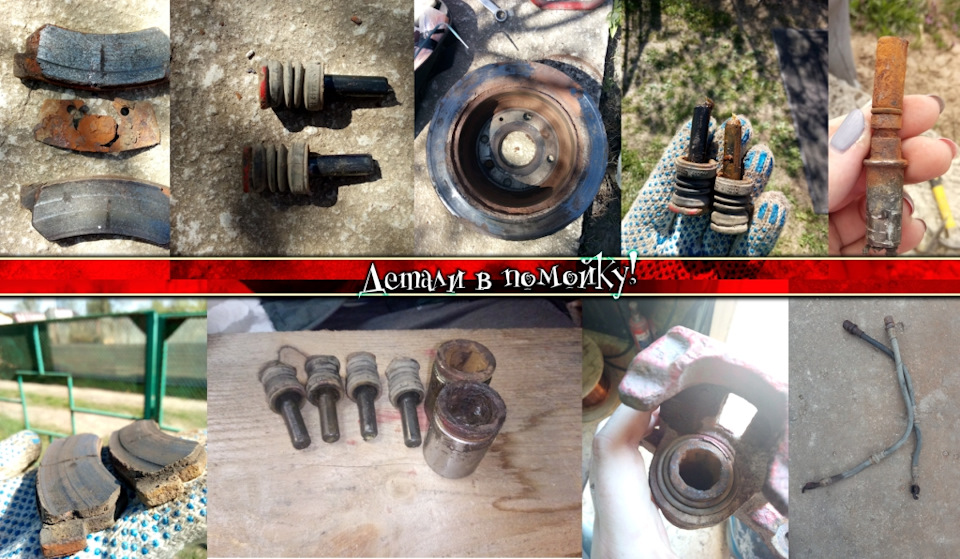

1. Разбираем суппорта, вытаскиваем поршень, направляйки, откручиваем до конца щтуцеры и готовим к варке. На драйве видел запись (www.drive2.ru/l/8415938/) парень «варил» (в прямом смысле этого слова) суппорта в лимонной кислоте, решил попробовать сам. Сложили в кастрюлю, залили водой с лимонной кислотой (варили в два этапа: сначала высыпали 1 пакетик, потом поняли, что было мало, решили сделать дубль 2 и засыпали уже 2 пакетика лимонной кислоты и варили намного дольше) и отправили на агонь. Родители не поняли прикола с варкой суппортов, и обозвали наше «художество» — суппортные пельмени! (отец придумал)

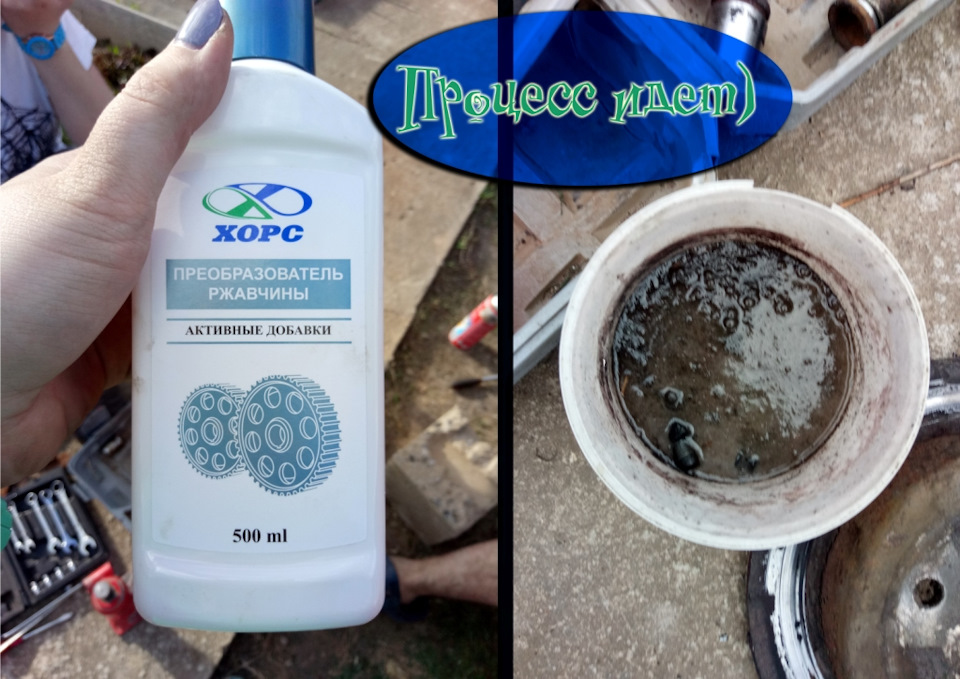

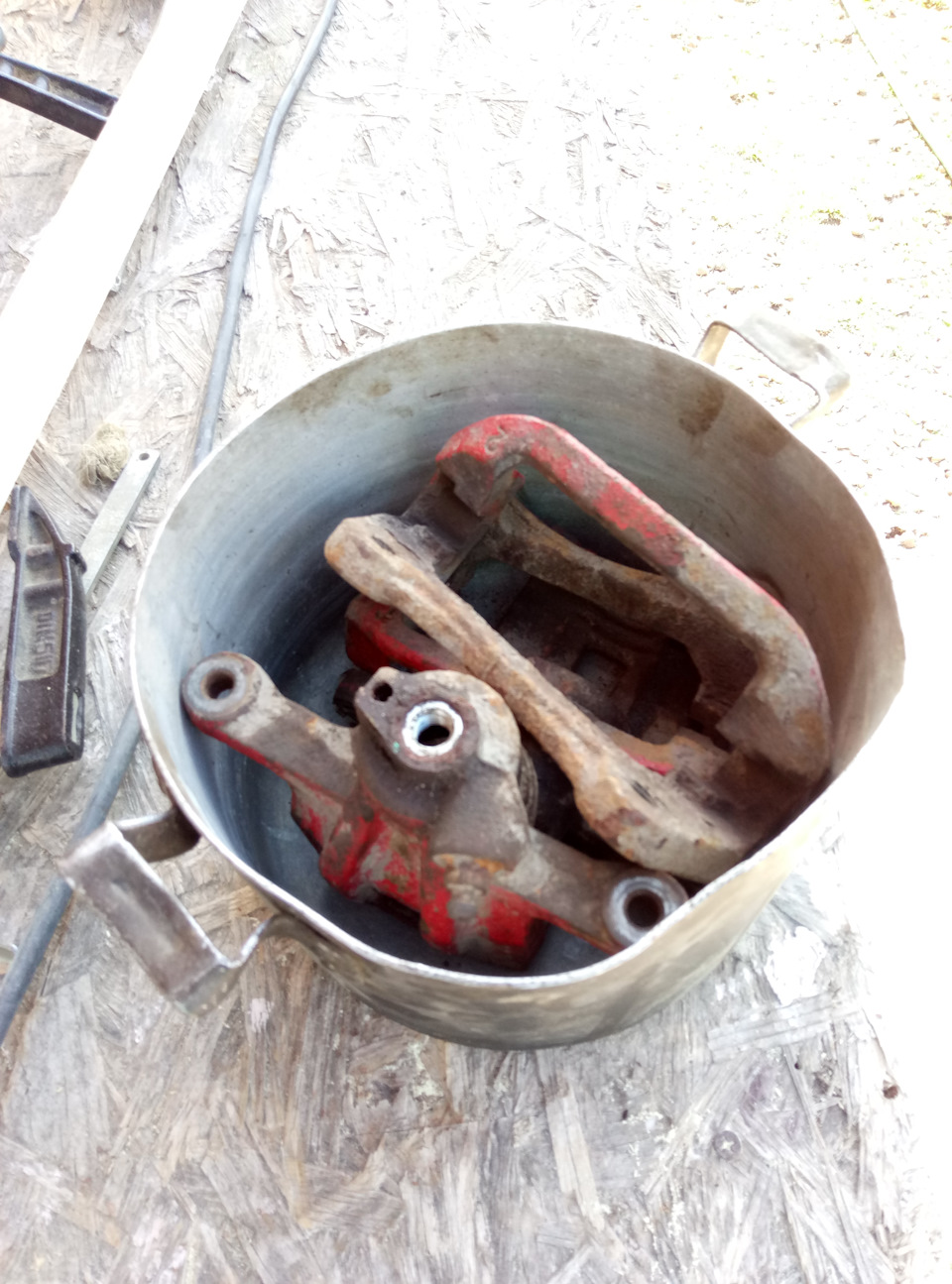

2. После того, как «сварились» суппорта, слил воду, оставил остывать, и уже после чего пошел их шкурить, на дрель поставил насадку по металлу и пошел шлифовать.

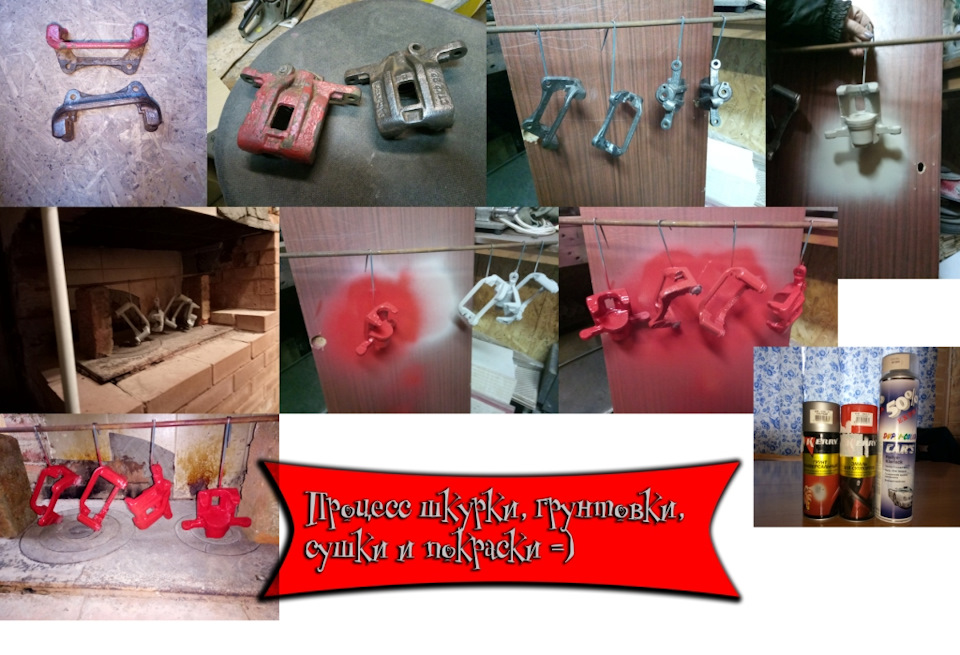

3. Зашкурили, грунтуем, и отправляем сохнуть над печкой, сушка) Спустя пол часа еще один слой грунта и оставили на ночь сохнуть. Утром пошло дело к покраске так же в два слоя и с сушкой часов в 5 получилось. Последним этапом был нанесен лак в один слой.

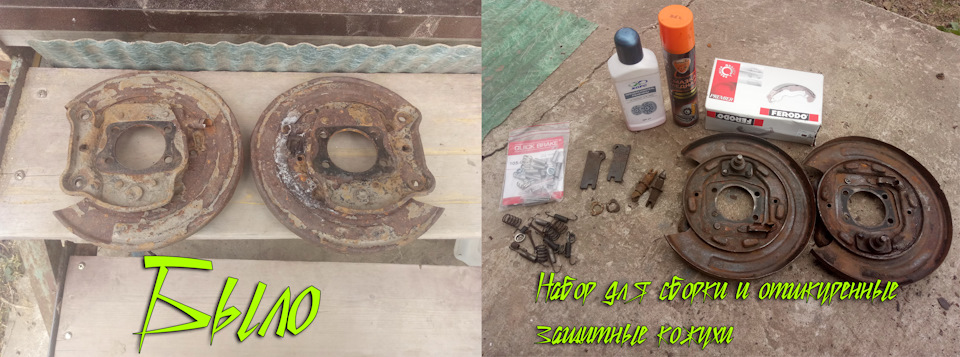

4. Так же шкурим кожухи, ступицу, и место крепления в подвеске к стойке. И заодно оставляем откисать от ржавчины всю мелочевку.

5. Приступаем к сборке колодок ручника, пока сохнут суппорта. Собирал сам в первый раз, две стороны собрали в течение часа, побрызгал места соприкосновения колодок с кожухом медной смазкой. Спасибо девушке, без нее я бы долго мучился с солдатиками. Перебрал штуки, которые я так понимаю выступают в роли натяжения, с одной стороны где резьба смазал графиткой, а с другой заменил смазку на TRW. Кладем колодки на место, в первую очередь я вставил солдатики, потом на верху поставил пластину, две пружинки, еще одна крепится к пластинке, самая маленькая. После чего, внизу уже вставил регулировочную штуку и поставил пружину, и так 2 стороны, правда я это собирал все сидя и отдельно.

6. Суппорта высохли, можно и их собирать, собрал сначала самое легкое, направляйки смазал TRW, вставил и все готово. А вот с поршнем пришлось долго повозиться, никак он не хотел садится, в итоге сел, даже фоток не сделали были заняты.

III Этап Сборка
Вроде все подготовили, можно идти собирать, но дождь внес свою программу, пришлось на сутки все отложить, лил дождь. И вот, уже сегодня 9 мая, в День Победы, утром погода дала дособирать машину.

1. Сначала лезем ставим новые тросса, все легко и просто вставляется, так как новое. (Сразу вставлял пока был под машиной, когда снимал старые).

2. Ставим защитный чехол с новыми колодками ручника, перед этим все места побрызгал медной смазкой, ступицу одел и это все закрутил на 4 болта. Просовываем тросс через отверстие, и крепим кончик троса к колодкам ручника.

3. Одеваем тормозной диск и прикручиваем винтом. Кстати, он идет в комплекте с тормозными дисками brembo.

4. Дальше идет сборка суппортов: ставим скобу суппорта два болта на 14, после чего одеваем суппорт на нижний болт, закручиваем, достаем новые колодки и уши смазываем антискрипной смазкой и вставляем в суппорт. Поднимаем суппорт и закручиваем верхний болт, другую сторону делаем так же. (При разборке не было прижимных пластинок. Артикул GM 96800088 100р одна штучка).

5. Теперь приступаю к установке новых шлангов, для этого берем болт от старых шлангов, и две новые медные шайбы: одна ставится снизу, другая сверху и закручивается, на местах крепления просовываем (есть гладкая сторона с одной стороны) и крепим скобами. И закручиваем тормозной патрубок ключом на 10, удерживая от проворачивания тормозной шланг ключом на 19.
И так с каждой стороны, после чего прокачиваем систему. (Я делаю крест накрест, задний правый → передний левый, задний левый → передний правый.) Но с левым суппортом вышла проблема, так и не смогли высверлить щтуцер, наверно буду брать б/у.

6. Колеса затягивал динамометрический ключом с усилием 110Нм, вот такой ключ нашел на даче)

7. И не забываем подтянуть ручник в салоне, должно быть 7-9 щелчков (по эксплуатационной книжке).

А так все выполнено, тормоза супер, ручник держит на ура.

Спасибо огромное девушке, выступала в роли помощницы и фотографа.(Фотки обрабатывала тоже она, на свой вкус)
А так же всем спасибо за внимание тем, кто смог прочитать так много текста. Не хотел делать много записей, постарался скомпоновать в одну запись. Поэтому фоток будут только основные.
