лучшие фрезерные станки по металлу

19.09.202322.09.2023 admin 0 Comments

1 место

Фрезерный настольный станок Weiss Machinery WMD16V предназначен для сверления, фрезерования, расточки деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, автомастерских.

2 место

Мини-aрезерный настольный станок Proma FPX-20E предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, служит для обработки плоских и фасонных поверхностей, тел вращения, зубчатых колес и т. п. металлических и других заготовок фрезой, и растачивания отверстий в деталях из черных и цветных металлов, их сплавов и пластмасс.

3 место

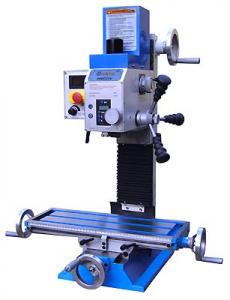

Фрезерный настольный станок Weiss Machinery WMD20V предназначен для фрезерования, сверления, расточки деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, автомастерских.

4 место

Сверлильно-фрезерный станок VM18L предназначен для сверления, фрезерования, расточки деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных ма

5 место

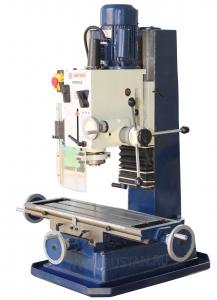

Настольный сверлильно-фрезерный станок Weiss Machinery WMD45 (220V) предназначен для фрезерования, сверления, расточки деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, автомастерских.

6 место

Фрезерный станок VISPROM FPV-25LP представляет собой качественный агрегат с возможностью поворота шпинделя на 45 градусов. Частотный регулятор гарантирует плавное изменение скорости вращения шпинделя для точной настройки максимально подходящего режима работы. Станок применяется на производстве для выполнения фрезеровочных и сверлильных операций

7 место

Фрезерный настольный станок Weiss Machinery WMD25V предназначен для сверления, фрезерования, расточки деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, автомастерских.

8 место

Минифрезерный настольный станок PROMA FP-25 предназначен для обработки небольших деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в ремонтных мастерских. Небольшие габариты станка позволяют поместить его на небольшом участке, верстаке или столе. В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

9 место

Сверлильно-фрезерный станок СФ-1 предназначен для фрезерования, растачивания и сверления поверхностей деталей типа корпусов, рычагов и фланцев из черных и цветных металлов и их сплавов в условиях мелкосерийного и серийного производства.

10 место

Фрезерный настольный станок PROMA FP-45P предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Источник

1 место

2 место

3 место

4 место

5 место

6 место

Настольный фрезерный станок Optimum BF16 Vario предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

7 место

8 место

9 место

Универсальный фрезерный станок PROMA FVV-30 обладает компактными размерами и позволяет выполнять два способа фрезерной обработки: горизонтальное и вертикальное фрезерование.

На cтанке возможно выполнение разнообразных, сверлильных и других операций, обработка горизонтальных и наклонных плоскостей, пазов, углов, рамок.

10 место

Источник

Лучшие фрезерные станки по металлу

Фрезерные станки нужны для обработки металлических заготовок с помощью фрезы. Количество моделей исчисляется тысячами. Поэтому покупатели часто путаются в характеристиках и видах. Кто-то считает, что чем дороже – тем лучше. Другие пытаются купить самый дешевый, после чего удивляются быстрому выходу из строя. Данная статья поможет выбрать лучший станок.

Настольный универсальный фрезерный станок JET JUM-X2 ITASU2

Самый маленький станок, из средней категории. Но, несмотря на свои размеры, имеет все нужные функции. Удобный стол для работы, крутящий элемент, для перемещения этого стола. Также прочно фиксируется при установке на стол, поэтому при движении нет минимального биения и заготовки получается делать идеально в размер.

Станки высокой ценовой категории

Такие станки либо очень большие, либо наделены огромным количеством функций. Но несмотря на разнообразие, берутся в основном узкоспециализированными специалистами для конкретного вида работ. Любителю не рекомендуется брать именно такие станки, так как работа на них требует определенных знаний.

Токарно-фрезерный станок METALMASTER MML 250×550 M

Это профессиональное оборудование, предназначенное для обработки металлических деталей и заготовок на современном промышленном предприятии. Станок способен выполнять комплексную обработку и оперативно менять режим работы.

Несмотря на направленность именно на предприятия, идеально подходит для домашних мастерских, так как не отличается сложностью работы. Минусы станка – большой вес в 220 кг и огромные габариты.

число оборотов фрезера плавно регулируется при помощи специального поворотного барашка верхней части станка;

защитный экран предохраняет оператора от получения травм во время работы;

пользователь имеет возможность запустить автоматическую продольную подачу заготовки поворотом одной рукояти;

выдвигающаяся пиноль задней бабки модели позволяет фиксировать заготовку в центрах без потери времени;

рукояти ручного опускания фрезерного узла оснащаются антискользящими наконечниками для комфортного захвата.

Универсальный фрезерный станок Витязь 6Р81Ш

Еще один широкоуниверсальный станок, предназначенный именно для промышленных предприятий. Используется в основном на машиностроительных заводах для мелкого и серийного производства.

От предыдущего станка отличается сложностью работы. Просто положить заготовку и начать не получится. Станок имеет специальный пульт управления, через который и происходит большая часть работы. Без знаний как с ним работать, покупатель скорее нанесет вред себе, чем сделает что-нибудь с металлом.

Свою высокую стоимость полностью отбивает функциями и качеством производства.

Универсально-фрезерный станок STALEX MUF50 DRO

Станок подходит для всех видов фрезерных работ. Обработка может происходить с помощью всех существующих видов фрез. Можно производить обработку различных заготовок из различных материалов.

По сути, высокая цена, обусловленная именно количеством функций и видов выполняемых работ, что делает его обязательным на любом мелкосерийном производстве. Сочетает в себе все плюсы предыдущих станков, не имея их минусов.

Сверлильно-фрезерный станок METAL MASTER MMD-20LV

Фрезерно-сверлильный станок Stalex BF45PF

Станок предназначен для фрезерования, растачивания, сверления под различными углами металлов и расщепляемых пластмасс.

Источник

Как выбрать фрезерный станок по металлу

Фрезерование – это обработка любых материалов с помощью специального режущего инструмента, который вращается при поступательном движении детали под его острую кромку. Без проведения фрезерных работ, касающихся выборки металла с поверхности заготовки, не обходится практически ни одна серьезная обработка сложных изделий. Любая мастерская или ремонтный цех не могут обойтись без выбора и для дальнейшего применения специализированных станков и механизмов, предназначенных для сверления, заточки или любых других обработок поверхностей механическим способом, тем более без фрезерования.

Выбираем тип фрезерного станка

Существует достаточно много типов фрезерных станков. Каждый из этих типов станков имеет свои функции, область применения и выбирается для использования в определенном направлении. Для того чтобы выбрать станок по металлу, который необходим для работы небольшого цеха или мастерской, и использовать его с максимальной эффективностью, надо разобраться с их классификацией и уточнить возможности механизма.

Работа станка, основана на движении фрезы, специального режущего приспособления, закрепленного на шпинделе. Когда инструмент начинает движение, к нему подается заготовка – с поворотом стола устройства: вручную или в режиме «автомат», с запрограммированным прохождением заготовки под фрезой. В зависимости от типа выбранного станка, можно резать поверхность материала горизонтально, делать в нем «выборку» по схеме чертежа, обрабатывать торцевые части, резать заготовку по спирали или делать в ней надрезы в определенной последовательности, согласно чертежу и размеров.

Конструкторами разработано значительное количество модификаций фрезерных станков, применяемых для обработки материалов фрезерованием. Однако, есть перечень наиболее необходимых в производстве, которые считаются основными.

Фрезерные станки, в соответствии со способом обработки поверхности изделия, делятся на определенные группы, со своими подгруппами и типами. Самыми популярными типами, являются станки с размещением режущего инструмента горизонтально, вертикально, а также универсальные. Для того чтобы выбрать фрезерный станок, который обеспечит успешную производственную деятельность, надо знать возможности оборудования.

При выборе фрезерного станка, следует опираться на следующие показатели:

Универсально-фрезерные

Металлообрабатывающие станки такого типа, имеют шпиндель, размещенный горизонтально и предназначаются для резки сравнительно небольших по размеру и весу заготовок. Подобное оборудование производит резку деталей инструментами различного типа: дисковых, цилиндрических, угловых, концевых, фасонных и торцевых. Такие станки, вне зависимости от выбранной модификации, позволяют обрабатывать поверхности металлических заготовок вертикально, делать горизонтальные фаски и винтовую нарезку, пазы и углы в деталях. При необходимости дополнительных операций, связанных с делением или винтовым перемещением заготовки под кромкой фрезы, действия выполняются вручную, с применением дополнительного оборудования, которое закреплено на столе.

При выборе таких моделей нужно учесть, что их конструкция достаточно сложная. Основные механизмы расположены на станине, с расположенным внутри корпуса узлом шпинделя и коробкой передач. Оправка с режущим инструментом, удерживается хоботом с подвесками. Консоль с коробкой передач механизма, перемещается по вертикальным направляющим. Поворотный механизм, предназначающийся для разворотов стола вокруг оси на 45 гр., расположен на салазках направляющих консоли. Благодаря такому инженерному решению, стол с закрепленной деталью, может направляться по отношению к режущей кромке инструмента по металлу горизонтально, под любым углом.

Горизонтально-фрезерные

Такой тип, является одним из самых распространенных. Этот вариант очень простой в практической работе и техническом уходе. Представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробку передач и стол, перемещающийся горизонтально, вертикально и перпендикулярно. Станки подобного типа не только простые, они еще и надежные – что дает возможность выбрать их в качестве оборудования для любой ремонтной мастерской.

Горизонтальный фрезерный станок

Широкоуниверсальные

Эти фрезерные станки имеют дополнительную головку шпинделя, находящуюся на подвижном хоботе. Благодаря такому инженерному решению, режущий инструмент можно разворачивать под любым углом по отношению к детали в двух разных плоскостях. Подобные изделия способны обеспечивать резку металла как раздельно, так и одновременно, двумя шпинделями с установленным инструментом. Большую степень универсальности таким станкам по металлу, придает монтаж накладной фрезерной головки, которая устанавливается на поворотной. Подобный вариант станков по металлу позволяет не только фрезеровать заготовку, но и сверлить, зенкеровать или растачивать деталь, поэтому достаточно часто входят в список рассматриваемых при выборе оборудования.

В модификациях станков, консоли нет, вместо нее по направляющим станины передвигается каретка, позволяющая крепить стол и вспомогательное оборудование. Такое оборудование является универсальным, его выбирают для обработки металла на экспериментальных предприятиях и инструментальных цехах.

Вертикальные консольно-фрезерные

Эти станки по металлу, в отличие от предыдущих образцов, имеют вертикальное размещение шпинделя. Некоторые модификации позволяют смещать вдоль оси шпиндель и делать его горизонтальные повороты, что существенно расширяет функции станка. Фреза вставляется в специальный конус в оправке. Фрезерование металла на таких станках, может производиться не только за счет подъема стола, но и с помощью вертикальных операций режущим инструментом. Благодаря использованию специальной оправки, обработку изделий на оборудовании такого типа можно производить и дисковыми фрезами.

Вертикальный фрезерный станок

Бесконсольные станки

Такие станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных, наклонных поверхностей и пазов и было сконструировано для работы по металлу на заготовках крупных габаритов и значительного веса. На таких станках, консоли нет, перемещение салазок и стола осуществляется по направляющим станины, закрепленной в фундаменте.

Благодаря инженерному решению, конструкция фрезерного оборудования, обладающего высокой жесткостью, дает возможность производить резку металла с большей точностью, чем станки консольного типа и обрабатывать крупногабаритные заготовки с большой массой. На таких станках, шпиндельная головка, которая является одновременно и коробкой передач, передвигается по направляющим. Шпиндель с гильзой перемещается по оси для установки фрезы по металлу на нужный размер.

Бесконсольный фрезерный станок

Особенности выбора

Выбирая фрезерный станок, необходимо обратить внимание на несколько характеристик.

Видео о фрезерных станках

Источник

Как выбрать фрезерный станок с ЧПУ: Полная инструкция

Выбери свой станок

Фрезерный станок с ЧПУ WATTSAN 0404 MINI

Фрезерный станок с ЧПУ Wattsan 0404 MINI CABINE ДЛЯ УЧЕБНЫХ ЗАВЕДЕНИЙ

Фрезерный станок с ЧПУ WATTSAN 0609 MINI

3D Фрезерный станок с ЧПУ WATTSAN A1 6090

Фрезерный станок с ЧПУ WATTSAN M1 6090

Фрезерный станок с ЧПУ WATTSAN A1 1313

3D Фрезерный станок с ЧПУ WATTSAN M1 1313

3D Фрезерный станок с ЧПУ с 4 шпинделями WATTSAN M1 1313 S4

3D Фрезерный станок c ЧПУ Wattsan A1 1616

Фрезерный станок с ЧПУ WATTSAN M1 1616

3D Фрезерный станок с ЧПУ WATTSAN A1 1325

Фрезерный станок с ЧПУ WATTSAN M1 1325

Фрезерный станок с ЧПУ WATTSAN M1 2030

Фрезерный станок с ЧПУ WATTSAN M1 2040

Фрезерный станок с ЧПУ WATTSAN M1 1325 RD

Фрезерный станок с автосменой инструмента с ЧПУ WATTSAN M3 1325

Фрезерный станок с ЧПУ WATTSAN M2S 1325

Фрезерный станок с ЧПУ WATTSAN M5S 1325 со шпинделем с автосменой

Многошпиндельный Фрезерный станок с ЧПУ с 4мя шпинделями WATTSAN M4S 1325

Фрезерный станок с ЧПУ WATTSAN M6 1325

На фрезерном станке производят изделия из металла, оргстекла, пластика, древесины и многих других. На фрезере возможна, как поперечная резка, так и создание сложных криволинейных рисунков на поверхности материала. Не важно, хотите вы гравировать огромные памятники из камня или изготавливать небольшие шкатулки из фанеры – для любой задачи найдётся подходящий фрезерный станок с ЧПУ.

В этой статье мы расскажем о том, как выбрать такой станок и на что обратить внимание. В первую очередь нужно отталкиваться от задач: какие изделия вы будете изготавливать на фрезерном станке? Каков объём вашего производства – штучное или потоковое? С каким материалом вы планируете работать? От ответов на эти вопросы зависят многие характеристики станка.

Рабочее поле фрезерного станка

Его размер зависит от вида изготавливаемой продукции и площади рабочего помещения.

И в зависимости от этого выделяют два типа фрезерных станков ЧПУ:

Напольные фрезеры

На станках большего формата стол всегда неподвижен, а портал перемещается по оси Y.

Настольные фрезерные аппараты

Типы фрезерных станков в зависимости от обрабатываемого материала

Кроме того, выделяется несколько типов фрезерного оборудования в зависимости от обрабатываемого материала:

Высокоскоростные фрезерные ЧПУ станки

Они предназначены для резки и раскроя металлов, дерева, двухслойного пластика, оргстекла, ПВХ, гипса. А кроме того, на них можно фрезеровать гранит и мрамор, что часто используется в ритуальном бизнесе для обработки плит и памятников.

Например, Wattsan M2S 1325. Он оснащён вакуумным столом, системой аспирации и подачи смазки, поворотным устройством и системой СОЖ. Он подойдёт, как для 3d фрезеровки, гравировки и резки дерева, оргстекла, ПВХ, алюминия и обработки плит из гранита и мрамора.

Фрезерно-гравировальные станки

Максимальный размер размер рабочего поля такого станка 2000х4000 мм. Имеено поэтому на них обычно работают с листовыми материалами.

К примеру, Wattsan M1 2040. На нём можно работать с заготовками больших размеров. Он предназначен для фрезерной 3d резки, гравировки и резки дерева, оргстекла, ПВХ, композита, алюминия.

Больше всего Wattsan M1 2040 используется в промышленном производстве композитных материалов, где требуется раскрой крупных заготовок.

Граверы

На них возможны различные виды фрезеровки, как 2d, так и 3d.

Например, для 3d фрезеровки широко используется станок Wattsan M1 6090.

А засчёт установки 4-х осевой поворотки возможна 4d обработка. О том, какое для этого потребуется программное обеспечение мы расскажем позже.

Узкопрофильные станки

Они предназначены для работы с одним материалом.

Например, Wattsan M1 1325 RD преимущественно применяется в деревообработке. Его используют для производства мебели, элементов декора для дизайна интерьеров и сувенирного производства.

На этом станке можно работать, как с мягкой, так и твёрдой древесиной. К слову, если в первом случае станок не оставляет задиров, то на твёрдом материале он будет фрезеровать ещё лучше.

Компактные станки с ЧПУ

На них можно выполняют фрезерную 3d резку и гравировку дерева, МДФ, ДСП, оргстекла, ПВХ, композита, алюминия. Компактные станки используются для деревообработки, лёгкой промышленности, сувенирной пормышленности, отделки интерьера и экстерьера.

Жёсткость конструкции

Это один из главных параметров, на который нужно обратить внимание при выборе станка. Ведь иначе скорость обработки будет низкой, и, как следствие, уменьшится производительность.

Так же, при недостаточной жёсткости в процессе работы станок будет вибрировать, что может привести, например, к поломке инструмента и сократит срок службы самого станка. Особенно это касается граверов.

Кроме того, жёсткость конструкции станка критична при обработке твёрдых материалов. Если, например, для фрезеровки дерева это не так важно, то для обработки металла потребуется очень жёсткий станок.

У тех станков, где меньше меньше соединений деталей посредством болтов, конструкция более жёсткая.

Имейте ввиду, что у станков с недостаточно жёсткой конструкцией может ухудшаться точность позиционирования, так как оборудование будет вибрировать при работе.

К примеру, если заявленная точность вашего станка 0,0001 мм, то на самом деле она может доходить до 0,1 мм.

Параметры точности станка фрезерного станка

Точность позиционирования

Этот показатель означает, насколько точно рабочая голова станка окажется в точке с заданными координатами. Если в управляющей программе будет задана точка 150,150, станок, в зависимости от его точности позиционирования, может приехать, как точно в заданную точку, так и, например, в точку 150.1, 149.9.

Чем больше рабочее поле станка, тем сложнее добиться точности позиционирования. Кстати, при большой длине на этот показатель влияет ещё и температура в помещении, так как под воздействием тепла материал станка расширяется. Это так же влияет и на жёсткость станка.

Кроме того, есть ещё несколько факторов, влияющих на позиционирование станка — класс точности направляющих, система передачи движения, шаговые двигатели, у которых разница между шагами может быть до 30%.

Точность позиционирования нашего фрезерного оборудования составляет от 0,01 до 0,05 мм.

Повторяемость

Под этим параметром имеется в виду погрешность, с которой станок приезжает в одну и ту же точку.

Допустим, если вы задали станку команду приехать в определенную точку, затем отправили обратно и вернули назад, и повторили несколько раз. При хороших показателях повторяемости, станок будет приезжать точно в те же координаты, с небольшим разбросом.

Как правило, у всех станков она от 0,02-0,05 мм, что считается неплохо.

И именно этот показатель обычно указывается в параметре “точность” у станка.

Комплектация фрезерного станка с ЧПУ

При выборе фрезерного станка этот параметр не такой важный, как, например, жёсткость конструкции и точность позиционирования. Однако, комплектующие нужно подбирать правильно.

Итак, давайт разберёмся, из чего состоит фрезерный станок.

Как устроен шпиндель?

Шпиндель – это мощный компактный электродвигатель. Фреза зажимается в шпинделе при помощи патрона с цанговым зажимом. Цанга обжимает хвостовик фрезы со всех сторон, в отличие от того же трёхкулачкового патрона. Это важно, потому что фреза испытывает боковые нагрузки, а цанга помогает равномерно их распределить и обеспеивает более плотный зажим.

От мощности шпинделя зависит, с каким усилием он будет фрезеровать материал. Если она мала, то будут падать обороты, уменьшится производительность, а станок может деформироваться.

Например, на настольных станках мощность шпинделя, как правило, невелика, поэтому толстый материал он будет резать очень медленно.

В этих видах обработки не требуется особое силовое воздействие.

Кроме того, его можно использовать в ритуальном бизнесе для фрезеровки памятников из камня.

К примеру, для обработки листовой фанеры потребуется мощность от 800 Вт, для твёрдой древесины, лёгких металлов и пластиков – от 1500 Вт, а для фрезеровки камня – от 3000 Вт.

Охлаждение шпинделя фрезерного станка

Поскольку шпиндель работает на полную мощность, а КПД у него, как и у любого двигателя, не 100%, он быстро нагревается и нуждается в интенсивном охлаждении. Существуют два вида систем охлаждения шпинделя:

Водяное

Оно осуществляется засчёт циркуляции воды. Для водяного охлаждения шпинделя можно использовать помпу или чиллер.

Рассмотрим на примере гравировки магния, при которой совершается 12000-15000 об/мин. При этом для шпинделя до 3 Квт требуется подключение к сети 220V ±10% 50Hz. А если мощность шпинделя выше 3 Квт, то потребуется подключение 380 вольт.

Недостаток водяного охлаждения шпинделя состоит в сложности конструкции, так как требуется резервуар для охлаждающей жидкости. Кроме того, если это помпа, охлаждающие свойства воды будут зависеть от температуры воздуха в помещении. За то помпы компактные.

Кроме того, шпинделю с водяным охлаждением свойственна слабая антикоррозионная стойкость внутренних деталей.

Воздушное

Плюсы такой системы в компактности и простоте.

А минус в том, что если вы, к примеру, фрезеруете дерево, то крыльчатка и вентилятор будет часто загрязняться пылью, и их необходимо будет менять.

Направляющие фрезерного станка

От них зависит точность обработки и жёсткость конструкции фрезерного станка.

Круглые рельсовые

Они, как правило, идут в комплектации бюджетных станков. На них можно обрабатывать дерево, пластики, ювелирный воск и многое другое.

Прямоугольные профильные рельсовые

Это более качественные направляющие таких брендов, как AMT, PMI, Hiwin, THK. Они применяются для обработки, которая требует наибольшей точности.

Централизованная система смазки фрезерного станка

Она упрощает смазку направляющих и подшипников. С автоматической системой смазки вам не придётся ходить с масленкой и смазывать каждую направляющую и подшипник отдельно.

Достаточно просто наполнить маслом небольшой бак и отогнать портал по диагонали в одну сторону и обратно. И всё смазано! Система смазки значительно экономит время на техобслуживание.

Кроме того, её можно настроить по таймеру.

Автоматическая система смазки ставится на станки с рабочим полем от 1200х1200 мм.

СОЖ фрезерного станка

Это смазочно-охлаждающая жидкость. Она есть во всех станках, которые предназначены для обработки металлов. СОЖ охлаждает место фрезеровки.

В состав смазочно-охлаждающей жидкости могут входить эмульсии с добавлением дисульфида и молибдена, масла с противоизносными присадками, добавками йода, серы, хлора и фосфорорганических соединений, а так же масла с добавками серы, хлора, фосфорорганических соединений.

СОЖ выглядит таким образом.

Таким образом, СОЖ не только охлаждает зону фрезеровки, но и, смазывая инструмент, предотвращает его натирание.

Двигатели для перемещения портала фрезерного станка

Их выбор зависит от размера рабочего поля фрезерного станка. До 1200х1200 мм — достаточно шаговых двигателей, к станку с рабочим полем 2000х3000 мм — подойдут как шаговые двигатели, так и серводвигатели. Чем они различаются между собой?

Шаговые двигатели

Они бюджетные и простые в управлении. Их можно использовать для многих небольших производств — шкатулки, иконы, фрески и т.д.

Но шаговые двигатели шумят и с ростом скорости могут работать неправильно. Поэтому они не используются на производстве, где нужна высокая скорость работы, например, при резке на промышленных машинах.

Сервоприводы

У серводвигателей есть обратная связь с управляющей программой. Это исключает вероятность сбоя шагов, не сбиваются координаты на высоких скоростях, динамика работы выше, а позиционирование более точное.

Для работы на высокой скорости на крупном производстве рекомендуем вам оснащать станок серводвигателями.

Сравнение шаговых двигателей и сервопривода:

Управление станком

Как устроена управляющая программа?

Она представляет из себя текстовый txt-файл, где каждая строка задаёт новое перемещение фрезы по оси X, Y или Z. А инструмент в свою очередь переходит из одной точки в другую.

Из совокупности этих программ формируется G-код.

Программное обеспечение

Как правило, векторный чертёж для фрезеровки создаётся в Vectric Aspire. Но есть и другие программы, например, ArtCAM, Vcarve, SheetCAM и многие другие.

Выбор программного обеспечения зависит в том числе и от того, какую вы хотите делать фрезеровку. Она бывает контурной и 3d, рассмотрим их особенности.

Различия контурной фрезеровки и 3d

2d фрезеровка

Векторный макет для плоской фрезеровки можно сделать в AutoCAD или CorelDraw.

А настройки УП для неё не отличаются множеством команд, ведь фреза идёт в одну сторону, затем, скругляется и направляется в другую. Размер макета для 2d фрезеровки обычно весил несколько килобайт.

3d фрезеровка

В отличие от 2d, при 3d фрезеровке инструмент, кроме движения по двум плоскостям, меняет ещё и высоту положения. Также, при 3d обработке дерева чаще меняется рельеф, чем при 2d.

В управляющей программе каждое такое изменение отмечается, как точка. Соответственно фреза переходит из одной точки в другую, при этом не только двигаясь влево-вправо, но и повышаясь и понижаясь. Так создаётся 3d модель.

Размер макета для 3d фрезеровки составляет несколько мегабайт.

Структурно эти два вида фрезеровки ничем не различаются. Есть отличия только в поведении станка, и они являются следствием особенностей чертежа в управляющей программе.

Автоматическая смена инструмента во фрезерном станке

В процессе резки больше не нужно менять фрезу вручную, потому что есть система автоматической смены инструмента, которая представляет из себя, так называемую, станцию, расположенную над шпинделем.

На ней закрепляется несколько необходимых для работы инструментов. А управляется она в программе, где задаётся, что и какой фрезой резать. Перед каждой сменой инструмента шпиндель возвращается к станции.

Станки с размером рабочего поля от 1500х3000 мм обычно идут с автоматической сменой инструмента, они используются на циклах обработки 5-15 мин для контурной резки.

Порядок и очерёдность работы каждого инструмента задаётся в управляющей программе.

Как заготовка крепится на рабочем столе фрезерного станка?

Вакуумный стол

Он закрепляет заготовку на рабочем столе силой вакуумного насоса. К нему прилагается уплотнительный шнур, который позволяет отсекать части заготовки, не влезающие на рабочее поле станка.

У вакуумного стола есть несколько недостатков:

Но для фрезеровки больших заготовок других материалов вакуумный стол будет оптимальным выбором.

Стол с Т-образными пазами

А вот МДФ, ДСП и дерево надёжно закрепится при помощи стола с Т-пазами.

Инструмент для фрезерного станка

Это фреза, и она выбирается в зависимости от задач, обрабатываемого материала и его толщины.

Фрезы изготавливаются из быстрорежущей стали (HSS) или карбида вольфрама. Стальные фрезы быстро тупятся под нагревом. А карбидные не так сильно тупятся, они острее, но более хрупкие.

Давайте рассмотрим основные виды фрез:

“Кукуруза”

Спиральная

Такие фрезы удаляют стружку засчёт движений вверх/вниз. Они бывают, как с одной, так и несколькими кромками. И чем их больше, тем фреза жёстче.

Однозаходными фрезами режут мягкие материалы, например, фанеру. А длинная фреза позволяет разрезать толстое дерево, но при этом, может погнуться и сломаться. Фрезы с несколькими кромками используют для обработки металла.

Если, к примеру, вы режете много деталей при отсутствии вакуумного стола, то лучше оставлять стружку. Таким образом, она будет закреплять маленькие детали на листе. Это гораздо удобнее, чем оставлять между ними перемычки, ведь так они могут выскочить и прыгать по всему рабочему столу, попадая под фрезу.

Прямая фреза

Имеет прямую режущую кромку и оставляет стружку в поле реза.

Алмазная фреза

На её поверхность нанесена алмазная крошка. Такой фрезой можно резать и гравировать стекло и камень. Но не рекомендуем работать алмазной фрезой “на сухую”, иначе она быстро испортится и оставит после себя много пыли.

Граверная фреза

Представляет из себя срезанную наполовину иголку с очень хрупким кончиком. Будьте осторожны, если вы режете граверной фрезой под малым углом.

Они применяются для нанесения надписей и тонких углублений.

Спиральная фреза с полусферическим наконечником

У неё полусферический кончик, который оставляет едва заметные “ступеньки”, в отличие, от фрез с плоским концом. Таким инструментом режут чистовой слой у ЗД барельефов.

Элементы механических перемещений

Рассмотрим плюсы и минусы различных способов:

Шарико-винтовая передача (ШВП)

Она применяется только для станков с небольшим рабочим полем до до 1200х1200 мм. На больших станках корпус будет расположен в средней части винта, поэтому возможен прогиб.

Максимально допустимая длина ШВП 1,5 м.

Давайте сравним два варианта станков с ШВП с размером рабочего поля 900х600 мм. Допустим, на одном из них установлена ШВП 8 мм, а на втором 16 мм. При высокой скорости работы на тонкая шагово-винтовая передача будет вибрировать по всей длине, что может привести к поломке узлов станка и инструмента.

А ШВП диаметром 16 мм при той же скорости будет исправно перемещать узлы станка. Это позволит увеличить производительность.

Если вы работаете на высокой скорости, рекомендуем комплектовать станок толстой ШВП.

Зубчатая рейка

Она используется на малых и средних скоростях на станках с рабочим полем от 1200х2400 мм и никогда не ставится на станок с сервоприводом.

Зубчатая передача даёт большую скорость перемещения и высокую точность позиционирования.

Система удаления стружки

При изготовлении мебельных фасадов, гравировке декора и барельефа обычно остаётся много пыли и стружки.

Избавится от пыли поможет система вакуум-аспирации. Она похожа на большой мешок, который при помощи гофры, присоединяется к шпинделю. Гофра ограждена специальной щёткой, защищающей от стружки. Так же, рядом со станком стоит отдельный мешок, который всасывает пыль.

Дополнительно можно заказать систему удаления стружки, которая представляет из себя строительный пылесос. Например, у Wattsan M1 1325 она есть.

Таким образом, при резке фанеры стружка полетит в этот пылесос.

Обязательно ли устанавливать систему удаления стружки? Конечно, нет. Но тогда будьте готовы стоять в стружке по колено.

А при обработке карбона и стеклотекстолита рекомендуем её не вдыхать. Поэтому устанавливайте пылесос с хорошими фильтрами. Обычный бытовой пылесос не подойдёт.

Чем различаются фрезеры A1 и M1?

Станки с конфигурацией M1 считаются более профессиональными, чем A1.

Так же, модели М1 оснащены мощными шаговыми двигателями и качественными драйверами Leadshine. Рельсы таких станков увеличены, и возможен их выход за пределы рабочего поля.

Станки M1 отличаются устойчивостью конструкции, отсутствием вибраций на высокой скорости работы, хорошей производительность и долгим сроком службы.

Многоосевые фрезенрные станки

Это отдельная линейка станков для профессионалов.

Например, станки с 4-ой осью, на которую можно поставить изделие, и оно будет обрабатываться по кругу.

Кроме того, бывают 5-ти координатные фрезеры с 5-ю степенями свободы, и они универсальны. На таком оборудовании можно выполнять 2d и 3d резку или гравировку на любых материалах.
