Доброго времени дня, печатники, как опытные так и новички)
Наверняка многие сталкивались с забитыми хотендами, засорами и прочими неприятностями при замене филамента или печати. Меня данный казус тоже настиг, первые подозрения начались при замене филамента, когда на конце прутка увидел вот это:
Дело ясное, надо перебирать хотенд, эт я смогу и без подсказок (правда ведь ничего сложного) но вот для совсем неопытных инструкция в основном только на словах, и без картинок с комментами.
Исправим эту ошибку и начнём)
Для начала приготовим инструмент (ключ разводной, ключи из комплекта принтера), запасное сопло, фумку, и:
1. разогреваем хотенд и вынимаем пруток
2. снимаем кожух с вентиляторами, убираем в сторону
3. откручиваем хотенд в сборе от каретки
4. ключом держим нагревательный блок, откручиваем сопло
5. отключаем нагрев хотенда.
6. пока остывает, выкручиваем термобарьер (вернее вынимаем из радиатора, открутив фиксатор и выкручиваем из блока)
7. разбираем хотенд и любуемся на внутренности
По фото видно, торец трубки (уже отрезан) был неплотно к соплу, поэтому образовывалась пробка и, при смене филамента новый тянул с собой остатки старого. К слову, после флекса вставлять петг мука, эта резина проникает везде и долго еще тянется из щелей с новым прутком)
Так же обнаружился косяк, (и вовремя), фитинг грыз трубку и в фитинге завис стопор трубки, еле вытащил. без комментов
Ну мы то подготовились и имеется напечатанный фитинг.
Далее чистим всё от грязи и готовим блок к сборке, сначала на холодную смотрим, сколько надо вкрутить термобарьер в блок, чтобы сопло в него упиралось и поджимало трубку. Мотаем плотно фумку на термобарьер и вкручиваем в блок, попутно проверяя соплом глубину. Нужная глубина есть, отлично, запас под затяжку сопла имеется.
При разборе блока показалось, что нагреватель и термодатчик уж очень неплотно касаются блока. Достаём термопасту и думаем.
Выбрал ДипКул) Мажем внутрянку блока (каплю в отверстие термодатчика), и сам нагреватель.
И собираем все на место.
Включаем нагрев, ждём, вставляем трубку, чтоб чуток выходила из барьера она
мотаем фумку на сопло и (тут телефон не в фокусе, но вроде все видно)
Проверяем, чтобы всё протянулось и поджалось, отключаем нагрев и ставим все на каретку.
Затягиваем фитинг, выставляем по вертикали хотенд, да, именно выставляем, т.к. крепёж к каретке не точный и можно затянуть под углом, в радиаторе отверстия большие.

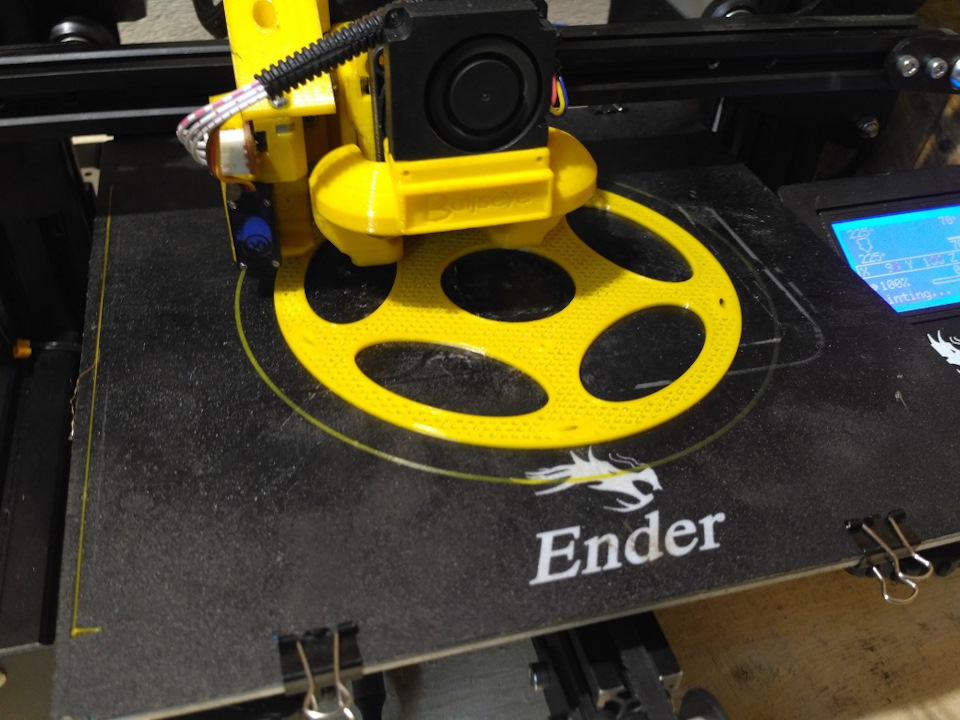

Регулируем стол, предварительно дождавшись температуры 200/60 и делаем пробную печать. Думаю,, всё вышло замечательно)
Стол регулирую под щуп 0,05 для высоты слоя 0,2.
Всем хорошего дня, надеюсь новичкам будет полезна эта заметка)
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
5 лучших хотендов 2019 года
Самое популярное
При покупке хотенда для 3D-принтера нужно учитывать несколько аспектов. Предлагаем ознакомиться с лучшими моделями экструдеров, которые представлены на рынке.
Так выглядит хотенд в собранном виде.
Хотенд или, как его ещё называют, «Горячий конец», вероятно, является самым важным компонентом FDM-3D-принтера. Он отвечает за плавление пластикового материала (филамент), преобразуя его в тонкие, ровные линии для печати. От него зависит, что вы можете напечатать и как быстро, а также какого качества получатся ваши распечатки. Но как выбрать из такого огромного количества вариантов подходящий хотенд?
Мы подобрали пять лучших моделей экструдеров, подробно описав их свойства, возможности и даже стоимость.
Единственный и неповторимый.
Подлинный E3D V6 часто называют золотым стандартом для цельнометаллических «горячих концов», и на то есть веская причина. Его проверенная надёжность доказала свою способность производить высококачественные распечатки с использованием широкого спектра материалов. Семейство компонентов E3D V6 выбирают тысячи пользователей за их способность работать на различных компьютерах.
Да, вы не ослышались: E3D V6 — семейство. Основной причиной невероятной популярности V6 является постоянно расширяющаяся цифровая экосистема деталей. От крошечных сопел диаметром 0,15 мм до огромного SuperVolcano, от стандартных латунных сопел до никелированного сопла, с WS2-покрытием или из инструментальной стали Nozzle X: E3D предлагает непревзойдённый ассортимент деталей для любого варианта использования.
Благодаря большому количеству вариантов настройки, о которых большинство из нас даже не мечтали, V6 наверняка подойдёт вам. Единственное, что нужно сделать — только купить подлинную модель.
Технические характеристики:
Нестандартный внешний вид, сверхстандартное исполнение.
Mosquito является относительно новым продуктом, который приносит радикальный, но вполне традиционный хотенд. Вместо того, чтобы состоять из радиатора, соединённого с блоком нагревателя посредством тонкого металлического «теплового разрыва», он состоит из прочной металлической рамы.
Это даёт ряд преимуществ: большой алюминиевый радиатор, используемый в большинстве других хотендах, можно заменить на более эффективный — медный, так как раковина долго не выдерживает механическую нагрузку. Это означает, что тепловая ползучесть, известная тем, что вызывает замятие слоёв и плохое качество печати, эффективно устраняется.
Также значительно упрощается использование самого «горячего конца», так как блок нагревателя соединён непосредственно с рамой через четыре жёстких стержня. Это делает монтаж лёгким, без каких-либо креплений. Сопло так же легко можно заменить без «теплового разрыва», который может привести к повреждению. Говоря о соплах, Mosquito совместим со всей линейкой продуктов E3D, а Slice Engineering также производит собственные сопла из ванадия.
Хотенд Mosquito доказывает, что простота использования по принципу «подключи и работай» не обязательно должна идти в ущерб качеству. Если вы ищете «горячий конец», способный по-настоящему обеспечить первоклассную производительность, и вам не жалко потратить деньги на это, Mosquito — то, что нужно.
Технические характеристики:
Хотенд Prometheus V2.
Немецкие хотенды известны своей надёжностью и совместимостью. На первый взгляд Prometheus V2 может показаться похожим на E3D V6, но ряд особенностей всё же отличает его.
Наиболее заметным отличием является плоский дизайн радиатора, который делает монтаж Prometheus более приятным. V2 намного легче прикрепить к каретке X.
Сопло тоже уникально, так как Prometheus изготавливается из нержавеющей стали. Это обеспечивает небольшое увеличение износостойкости, по сравнению с обычными латунными соплами, и позволяет печатать продукцию, безопасную для пищевого использования.
Если вы ищете надёжный подход к традиционному дизайну «горячего конца», вы не ошибётесь, выбрав Prometheus V2.
Технические характеристики:
Стандартный одношнековый экструдер Flexion.
Flexion Extruder прекрасно справляется с одной задачей: печать с мягким пластиком. С мягкими материалами, как известно, сложно обращаться, но Flexion, изготовленный производителями известного филамента Ninjaflex, справляется с этой задачей превосходно, позволяя печатать в два раза быстрее, чем большинство других хотендов.
Как он это делает? С одной стороны, Flexion имеет очень узкий путь для филамента, что предотвращает выдавливание пластика при попытках выбрать путь наименьшего сопротивления. Кроме того, устройство подачи оснащено микро-зубцами, которые лучше захватывают филамент, а сменная проволочная щётка постоянно очищает зубцы для стабильного сцепления. Благодаря этим качествам Flexionможет печатать со скоростью 70 мм/с с соплом 0,4 мм и высотой слоя 0,2 мм, что приемлемо даже для печати жёстким пластиком.
Diabase предлагает: одношнековые и двухшнековые комплекты; высокотемпературный комплект; и только для экструдера, совместимого с E3D, что обеспечивает самые экстремальные настройки печати. Если вы ищете надёжный способ работы с мягкими материалами, Flexion создан для вас.
Технические характеристики:
Два первоклассных устройства в одном!
И завершает наш список ещё одно «детище» от E3D — Titan Aero. Титан Аэро является гибридом популярного «горячего конца» E3D V6 и экструдера Titan. Он представляет собой компактную высокопроизводительную сборку для 3D-принтеров с прямым приводом.
Радиатор в Titan Aero крепится непосредственно к экструдеру (как показано выше), что исключает необходимость использования внешнего радиатора. Это означает, что укороченный узел прямого привода может подавать филамент из экструдера прямо в блок нагревателя.
Такая компактность полезна для печати на высоких скоростях, где быстрое ускорение может вызывать колебания в более длинных, менее прочно монтируемых сборках экструдера, а также для значительного увеличения объёма печати. Однако следует отметить, что, по сравнению со стандартными V6 и Titan, Титан Аэро проигрывает в весе, поскольку такая конструкция радиатора добавляет дополнительную массу.
Разумеется, будучи продуктом E3D, новая модель наделена преимуществами полной экосистемы деталей, делая Titan Aero легко настраиваемым под любой бюджет и потребности. Монтаж так же значительно упрощён, так как Aero оснащён монтажной панелью со стандартным расположением отверстий.
В целом, если вы хотите получить производительность и совместимость с E3D, Титан Аэро — для вас.
Технические характеристики:
Ну, вот и всё!
Titan Aero Gold от E3D.
Надеемся, что наша подборка лучших хотендов для экструдера была вам полезна и помогла понять, какой из них подходит именно для вас!
Перебираем hotend, NYLON.htp
Чтобы не мучится с чисткой термобарьера, купил пару новых.
aliexpress.ru/item/32846055805.html для Ender 3 — версия D

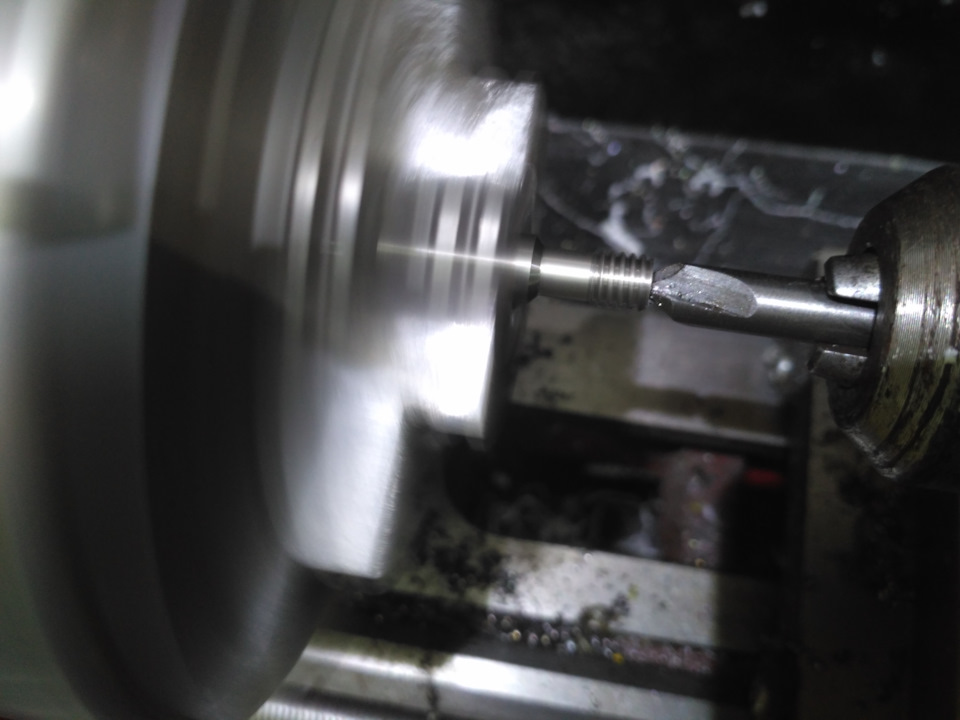

Железка и железка, только обязательно надо фаску снять, из магазина там небольшой буртик после нарезания резьбы.

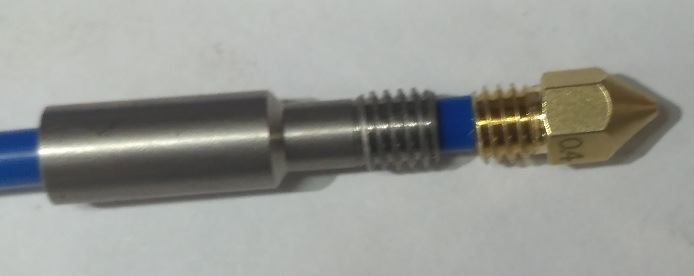

Это важно, потому что трубка должна обязательно упереться в сопло а из-за буртика трубку можно не дослать и будет зазор.
Из-за зазора могут быть пробки и прочие бяки при ретрактах. Для удобства сования трубки меняем фитинги на хорошие. У них другой принцип, трубка вообще не елозит и запихивать ее удобней.

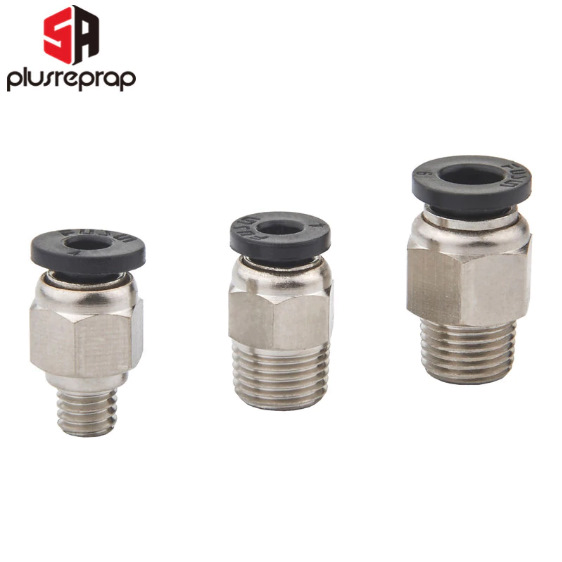

aliexpress.ru/item/32809884127.html PC4-01 Black PC4-M6 Black
Эти деятели похоже термобарьер в алюминий закрутили на медную смазку sic(!) откручивается с бубном
Главное не пассатижами — обдерете, а там переходная посадка. Можно в той же дрели, лишь бы в патроне.
Сборка
Я собирал все на смазку тормозов МС 1600. Она до 1000 градусов, не даст ничему прикипеть и работает как термостата. Ну и она у меня просто была 🙂 Нагревательный элемент и термопару обязательно тоже на нее. Хотенд стал быстрее греться и температуру даже 230
250 градусах держит как вкопанную. Раньше гуляла на градусов 5, а это МНОГО. И это по термопаре, а что там в реальности… да еще хуже.

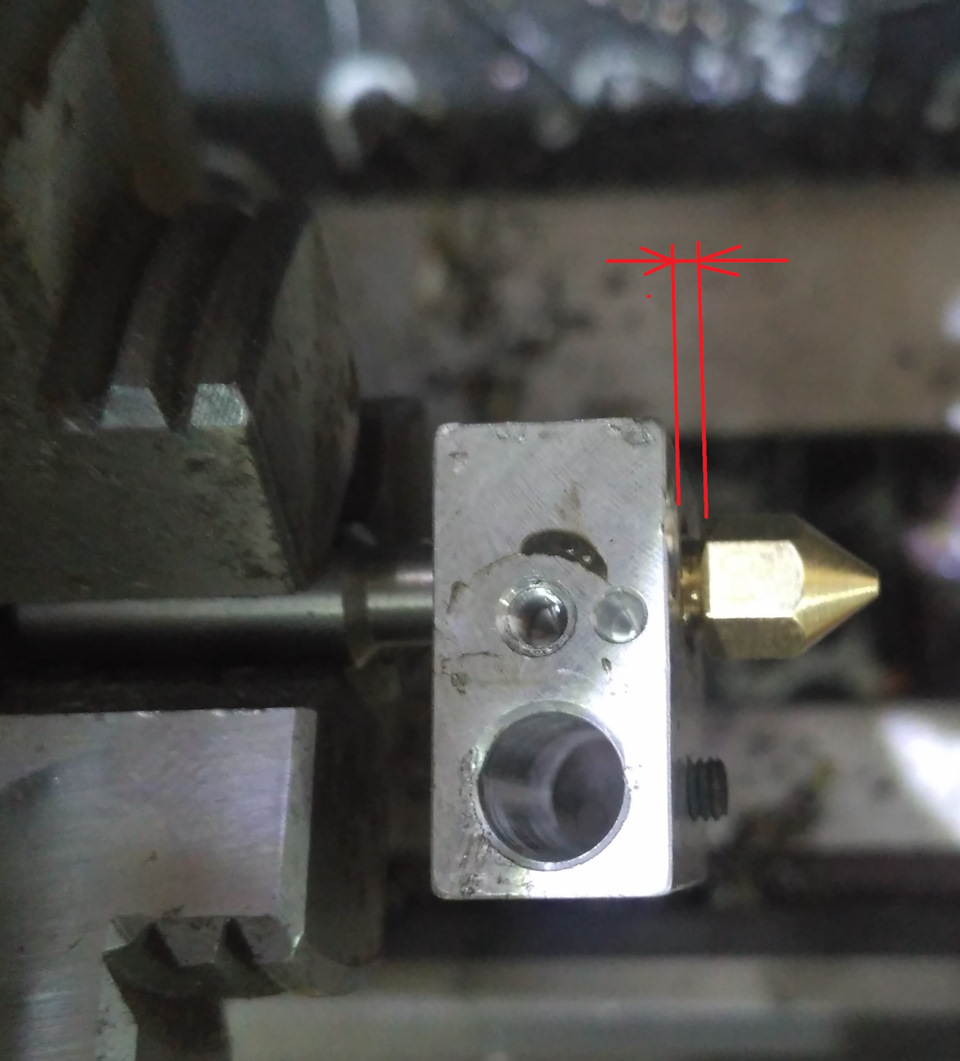

Термобарьер нужно закрутить так, что бы при закручивании сопла обязательно был зазор, как отмечено на фото выше. Ну пусть будет миллиметр.
Также затестил сопла aliexpress.ru/item/32226966332.html. Ну сопло и сопло — печатает.
При цене 120 рублей за 10 штук старые можно не чистить, а просто выкидывать 🙂
NYLON.htp
h-t-p.ru/nylon-htp
Нормальный ценник, всего в 1.5 раза дороже PETG а не как у некоторых
Стол 100
Экструдер 250
Обдув 0
Все остальное как обычно, тот же ПЕТГ
К столку с 3Д клеем липнет плохо, нужно стекло и карандаш. Слои слиплись намертво, вообще все равно как резать. Да и режется оно ОЧЕНЬ плохо.
В общем кому шестеренки, рекомендую 🙂
У меня есть еще на пробу их ABS+ но пока катушка печатается.
Позже затестю, тогда у себя напишу.
Комментарии 61
Дружище, а нейлоном можешь что нибудь в диаметре 100мм напечатать? 🙂
мне для этого надо найти стекло

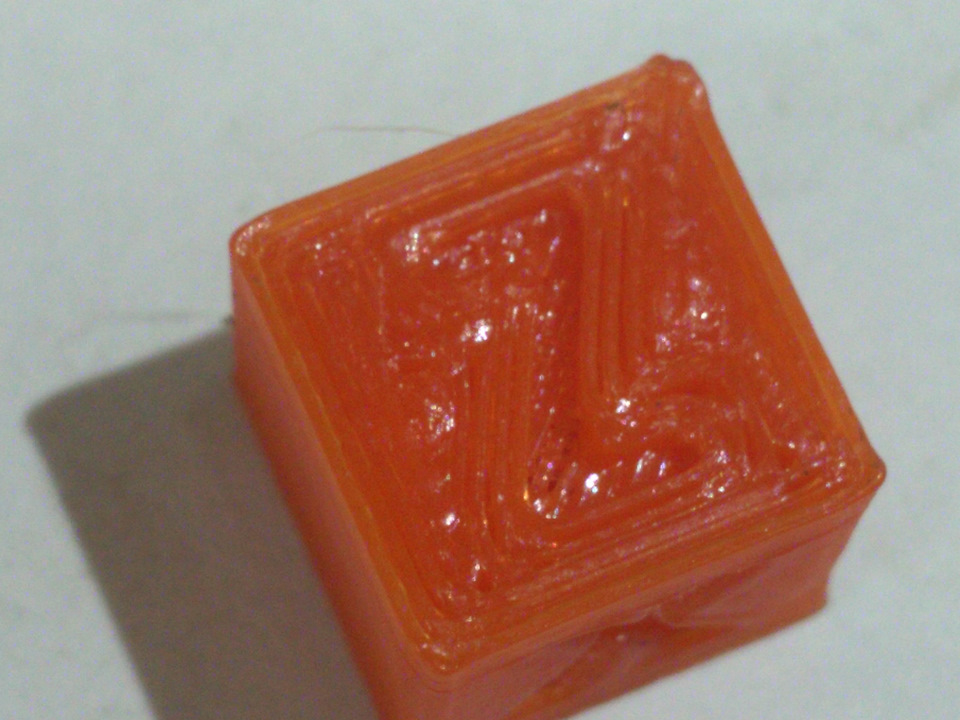

не липнет к моем столу, кубик то отрывается
А нейлон хреново липнет ко всему. Обычно 3Д клей или БФ-2 со спиртиком. И стол 100-110. Обдув отключен.
3D клей пробовал, не хочет
а карандаш или БФ от моего стола потом отмыть — проще удавица
А в Истре нету больше резки стекол, из того что было тоньше 5мм не нашел.
ЗЫ пост конечно никто не читал, стол пробовал 100 🙂
110 это его максимум без утеплителя с низу, нуу очень долго ждать
А нейлон хреново липнет ко всему. Обычно 3Д клей или БФ-2 со спиртиком. И стол 100-110. Обдув отключен.
Я нашел стекло 3ку
на карандаш шикарно клеется
а 100 мм что ты хотел?
усадка примерно 1%
мне для этого надо найти стекло
не липнет к моем столу, кубик то отрывается
можно попробовать самое простое оконное стекло и пва-м. Сейчас только так и печатаю, дешево и морочиться сильно не надо. Липнет всё.
в стеклопакетах 4ка, тоже тяжелющее
3ку бы хотябы найти
я со старых рам себе понабрал. Впринципе то они почти вечные, если самому не разбить. Один раз было только вместе с деталью отслоилось, абс так зацепился, что порвал стекло )
Да выкинул я все, когда старый сарай ломал 🙂
можно попробовать самое простое оконное стекло и пва-м. Сейчас только так и печатаю, дешево и морочиться сильно не надо. Липнет всё.
Нашел стекло, на карандаш эрик краузер просто шикарно. Что клеится что олипает. Наверно можно даже стол до 90 понизить
а он не родственный с ПВА часом?
да кто их знает, наверное основа близкая.
Мне в жидком пва-м больше нравится, то что легче и быстрее нанести и главное ровномерным слоем в отличии от карандаша. Да и обновлять покрытие надо редко.
Перед началом нагрева на чистое стекло выливаю несколько полосок и куском паролона равномерно размазываю, пока стол греется покрытие готово.
Если клей качественный, то не один десяток печатей ничего менять и обновлять не надо. Если клей похуже оказался, то первые 2-3 печати добавляю. Потом при необходимости смывается водой и готов к новому слою.
Вот у меня сейчас фотка, в таком виде ещё впринципе
печатать и печатать, но можно уже и смыть, с высотой сопла на ближнем крае разок не угадал и первый ряд каймы пробороздил покрытие. С датчиком наверное вообще вечным будет )
Хотэнды e3d шестого поколения.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Добрый солнечный день Уважаемые читатели!
Продолжая цикл статей о моей любимой компании e3d (два студента), хотел осветить их знаменитую на весь мир систему ХотЭндов шестого поколения.
Создатели хотэнда проделали длинный путь к успеху (пацаны ваще ребята) и все удерживают позиции по популярности своих изобретений (Алик кишит).
Не побоюсь этого громкого выражения – «некоторые изобретения являются уникальными для своего времени».
Знаменитый на весь мир ХотЭнд V6
Имеются Директ, Боуден и универсальные варианты, под пластик 1,75 и 3 мм.
Температура плавления больше 400 градусов.
Скорость печати 20-100 мм/сек.
Вся суть и отличие от других ХотЭндов заключается в их подборе материалов, формам и способе обработки.
Термобарьер они изготавливают из высококачественной нержавейки, отверстия сверлят в одном направлении (без ступенек).
Толщина стенки, в самом узком месте равна 0,4 мм (судя по чертежу).
Хорошо полируют внутреннюю полость, в отличии от китайцев.
Этот термобарьер имеет не стандартную резьбу M7 с одной стороны (мера вынужденная).
Все эти моменты позволяют в самом узком месте сделать резкую градиенту температуры, которая не позволяет пластику размягчаться и препятствует образованию пробок.
Коэфициент плавления и термоотдача выше, трение больше (по сравнению с Lite версией)
Для более быстрой печати они изобрели Volcano
По своей сути это удлиненная версия термоблока и сопла.
Все это позволяет увеличить скорость экструзии.
Самым последним на свет появилась версия Lite6.
Отличие от V6 заключается в применении других форм и материалов, а также в тефлоновой трубке, которая проходит термобарьер на сквозь. Это уменьшает трение пластика и уменьшает его теплоотдачу по сравнению с нержавейкой.
Цена у него меньше и скорость печати тоже.
Работает только с пластиком диаметром 1,75 мм.
Температура работы 245 градусов.
Скорость печати 20-50 мм/сек.
Хотелось бы обратить Ваше внимание на сопла.
Внутренняя форма у них не простая, а ступенчатая.
Слева китай, справа оригинал.
Изобретатели просекли такой момент как износ сопла от длительной печати. Оказывается мягкий пластик нехило выедает мягкий материал сопел.
Диаметр сопла на выходе увеличивается, что сказывается на качестве печати.
Поэтому начали продавать стальные сопла, которые имеет те же размеры, что и медный сопла.
Что легче обработать медь или сталь?
Сопла имеют размеры от 0,25 до 0,8 мм.
Размеры на оригиналах обозначаются точками на соплах.
Теперь пройдемся по радиаторам.
В своем арсенале компания имеет мультиэкструионную систему Chimera.
Этот комплект позволяет печатать двумя филаментами, имеет два сопла и два термобарьера, очень компактно.
Термобарьеры гладкие, иначе не вкрутить.
При печати смешивание разных цветов пластика не происходит.
Отличие заключается в одном сопле.
При печати происходит смешивание разных цветов пластика.
Смешанный пластик необходимо выдавливать (лишняя операция, время на выдавливание, трата пластика).
Без комментариев, 4 цвета … =)
Также у этой компании есть свой 3D принтер.
Вся информация находится в открытом доступе с чертежами по адресу
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Обзор двуцветных хотендов вкратце. Почти одинаковые и такие разные
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.

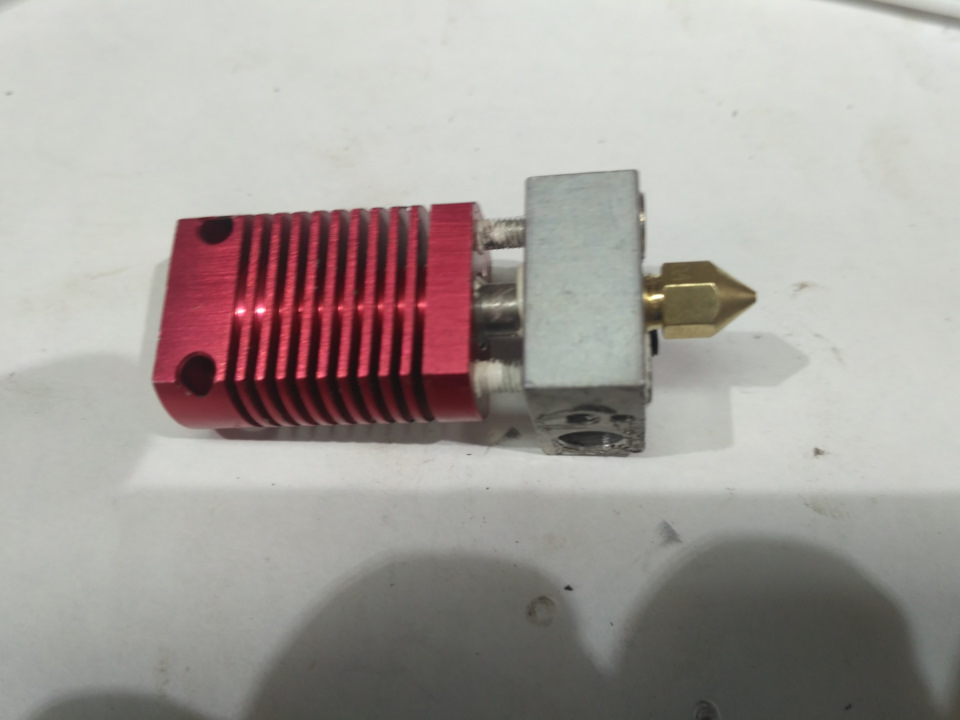

На али выбор двуцветных хотендов невелик. Выбор пал на «2 IN 1-S1 Hotend», прислали «2IN1-V2 Hontend». Перед ковычками можно поставить несколько названий фирм, которые ими торгуют на али. Различия как водится будет только в комплектации и названии фирмы на самом хотенде. Чтоб не путаться, назовем кратко:
Снимаем термобарьеры, смотрим каналы. У красного они аккуратные, с чуть снятой фаской кажется. У белого край очень грубый, у меня даже был там облой))) при сменен прутка однозначно бы «шкурился» о край канала. Сам термобарьер фиксируется у красного двумя винтами, у белого одним.
Отверстия куда вставляются фитинги. у красного они визуально аккуратнее, но и у белого придраться не к чему. А вот фитинги у красного сидят плотнее, они и ребристые, у белого гладкие и сидят не так плотно. Да и визуально у красного выглядят лучше.
Термоблоки. Они различные, как и силиконовые чехлы. У красного квадратный, у белого прямоугольный аналог V6. На фото в ряд еще стандартный V6 и CR8.
Сами термобарьеры отличаются наличием фланца. в принципе взаимозаменяемы. Вставка изоляции одинаковая.
Посадка чехлов видна на фото. У красного идеально в ноль. У белого неряшливо.
Комплектации мне тоже попались разные. За одну и туже цену. если у красного в комплекте шел нагреватель с термистром и трубками подачи (которые мне не нужны)), то у белого был запасной термоблок с навесным, сопла, зубочистки. К красному я термоблок заказывал отдельно, как и чехлы и даже волкано под крупные сопла.
Спасибо за внимание! Надеюсь обзорчик будет полезен при выборе хотендов.
