Силовые разъёмы. 175А или андерсона.

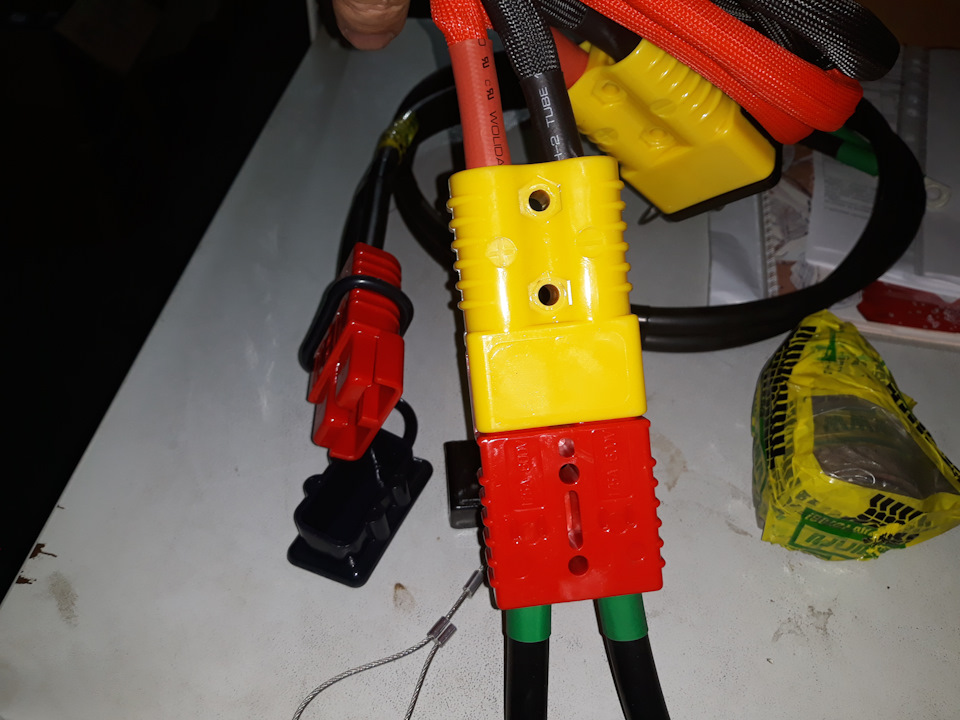

Не всегда совместимость зависит от цвета. А ещё бывают такие вот универсальные (тут он красный). Подходят к другим.
Отличие в выступах между контактами. Различие в двух местах — между контактами сверху и (ответная часть) снизу. Выступающий язычок должен соответствовать проёму снизу. У красного язычок средний, а пропил максимально большой, по этому он стыкуется с этим жёлтым и другими.
Если разъёмы не стыкуются, то их можно доработать. Спилив язычок и увеличив выступ. При этом в некоторых случаях доработка займёт пару минут, так как надо снять буквально 1-2 мм. Но иногда нестыковка бывает большой. Вплоть до того что надо полностью срезать выступ… При покупке таких разъёмов обращайте внимание на свои и новые с лицевой части. Лучше вооружиться фотографией или согласовать вид разъёма по фоткам.
Касаемо тока. При номинале 175А реальный пиковый доходит до 1000А. Контакты Андерсонов есть под провода 25, 35, 50, даже 70 кв мм. Чаще всего 35 и 50. Но, опять же, уточняйте это до покупки. Можно взять больше. В экстренных случаях можно и взять и меньше (предыдущий размер), обжав не все жилы провода или рассверлив контакт запихать как положено.
Для «переносок» я использую чаще всего провод 25 и 35 кв мм. Этого достаточно. Для легких машин, когда продолжительные лебежения не предполагаются, можно и вовсе взять 16 кв мм. Плюс в этом что провод легче и меньше. Длину кабеля нужно брать самой минимальной. Это уменьшит потери, но и пользоваться коротким проводом удобнее.
Pin extractor. Извлекаем Pin’ы из разъемов
В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.
Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.
Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.
Пришли экстракторы в обычном полиэтиленовом пакетике.
В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.
Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.
В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:
К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.
Теперь о размерах:
1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.;
2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.;
3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.
В общем, ни одна колодка не устоит 🙂
Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:
Суть работы экстракторов сводится к следующему: вставляем его со стороны подключения разъема, «иглы» (или «игла») экстрактора сжимают усики-фиксаторы, тянем за провод в обратном направлении и достаем его из колодки. Вот на этой картинке все более наглядно:
Но теория теорией, а как оно будет на практике надо удостовериться самому. Начал с самого большого разъема с 5 проводами:
Вставляем — тянем — получаем результат:
Через 15 секунд:
Прям аж затягивает процесс 🙂
Переходим к следующему разъему, на этот раз более компактному. Также никаких проблем, а на извлечение провода ушло секунд 5, не больше.
Последний подопытный:
Провод из него:
При ближайшем рассмотрении контакта типа «мама» видно, что каких-либо повреждений на нем совершенно нет. Единственное, что свидетельствует о его извлечении — небольшая царапинка на усике-фиксторе, а значит он без проблем может быть установлен обратно:
Оказывается, экстракторы и вправду, работают 🙂 Причем очень даже неплохо. Раньше приходилось мучиться используя иглы или скрепки, а в самых критических случаях перекусывать провод или ломать разъем. Сейчас же с этим покончено. На то, чтобы извлечь пин из разъема требуется пара секунд, если к нему есть прямой доступ, и немного дольше времени если разъем находится в неудобном или труднодоступном месте.
Экстракторы уже прошли испытание в реальных условиях. Надо было «выдернуть» из колодки провод, отвечающий за автоматическую работу омывателя фар. Проблем не было:
В завершении хочу сказать, что эту покупку, однозначно, можно считать удачной. Возможно, тем, кто никогда не пытался выдернуть проводок из пластиковой коробочки это не актуально, но тем, кто периодически сталкивается с подобной задачей, следует обратить внимание на это набор. Ну и главное его преимущество даже не в том, что он способен сократить время, а в том, что он сбережет нервы 🙂 Ведь ковыряться в разъеме и пытаться выдернуть последний неподдающийся провод — то еще мучение, способное вызвать кучу эмоций (не самых положительных). Так что я остался доволен. А для большего удобства использования разделил экстракторы на два набора, повесив их на 2 разных кольца.
На этом, пожалуй, все. Спасибо за внимание и потраченное время.
Разъемы Андерсона
Код товара: Рукояти для разъемов Андерсона SB
Рукояти для силовых разъемов Андерсона: SB50 Т-образная, SB1..
Код товара: Колпачок для Андерсон SB
Пылезащитный колпачок для разъема Андерсон SB применяется дл..
Код товара: Разъём Андерсона 30A
Силовой разъём Андерсона 30A предназначен для подключения си..
Код товара: Разъём Андерсона 50A
Разъем Андерсона SB 50A красного цвета. Двухполюсный разъем.
Код товара: Разъём Андерсона 120A
Разъем Андерсона SB 120A красного цвета. Двухполюсный разъем..
Код товара: Разъём Андерсона 175A
Разъем Андерсона SB 175A красного цвета. Двухполюсный разъем..
Код товара: Разъём Андерсона 350A
Разъем Андерсона SB 350A красного цвета. Двухполюсный разъем..
Разъемы Андерсона, это удобное соединение и надежный контакт, предназначаются для подключения различных устройств, таких как аккумуляторы, складская и уборочная техника, зарядные устройства и многое другое, где требуется надежный контакт для стабильной работы устройства. Они отличаются стойкостью к перепадам влажности, могут использоваться как для механизмов внутри помещений, так и в условиях внешней среды. Благодаря идентичным, хорошо защищенным ответным частям, нет необходимости разделять разъем на папу и маму, пару образуют два одинаковых разъема перевернутых друг от друга на 180 градусов.
Разъемы Anderson имеют особо прочный корпус, выполненный из ударопрочного, термостойкого полимера. Медные контакты с посеребренным напылением обеспечивают надежное смыкание и простоту извлечения. Соединители:
Существуют различные модификации, в зависимости от размерных характеристик и рассчитанной силы тока:
Также производитель выпускает разборные разъемы Андерсона – модули со сборным полимерным корпусом рассчитанный на 30A, 50A, 120A, 175A и 350A.
Любые разъемы Anderson не требуют сложной установки, они надежно смыкаются и обеспечивают стабильность контакта. Сохраняют работоспособность при длительной эксплуатации.
Разбираем разъем pci-e(psu) или molex
Встала передо мной задача разобрать разъем pci-e питания для видюхи(так он подписывается на блоке питания), но в целом метод подходит и для molex разъемов и многих других. Сперва я пытался разобрать его с помощью иголки, затем маленького пинцета, но кроме как к полностью раскуроченому разъему это не привело. В статье расскажу про инструменты для разбора разъемов, где их купить и как пользоваться.
И заказал я набор инструментов Molex Cable Connector Metal Pin Remover Extractor PSU на ebay.com. Инструмент приехал и я познал счастье, смотрите на фотках как легко и непринужденно разбирается коннектор.
Интересующий нас инструмент для разбора коннектора:
Втыкаем одну пипку с одной стороны пина:
Втыкаем с другой стороны пина туже пипку:
Вуаля, зеленый провод с пином вытаскивается легким движением руки:
У пина есть два усика, которые не дают ему выйти из разъема и своими нехитрыми действиями мы их загнули, чтобы его вытащить, если усики отогнуть обратно можно смело вставить пин в разъем и он будет как новый:
