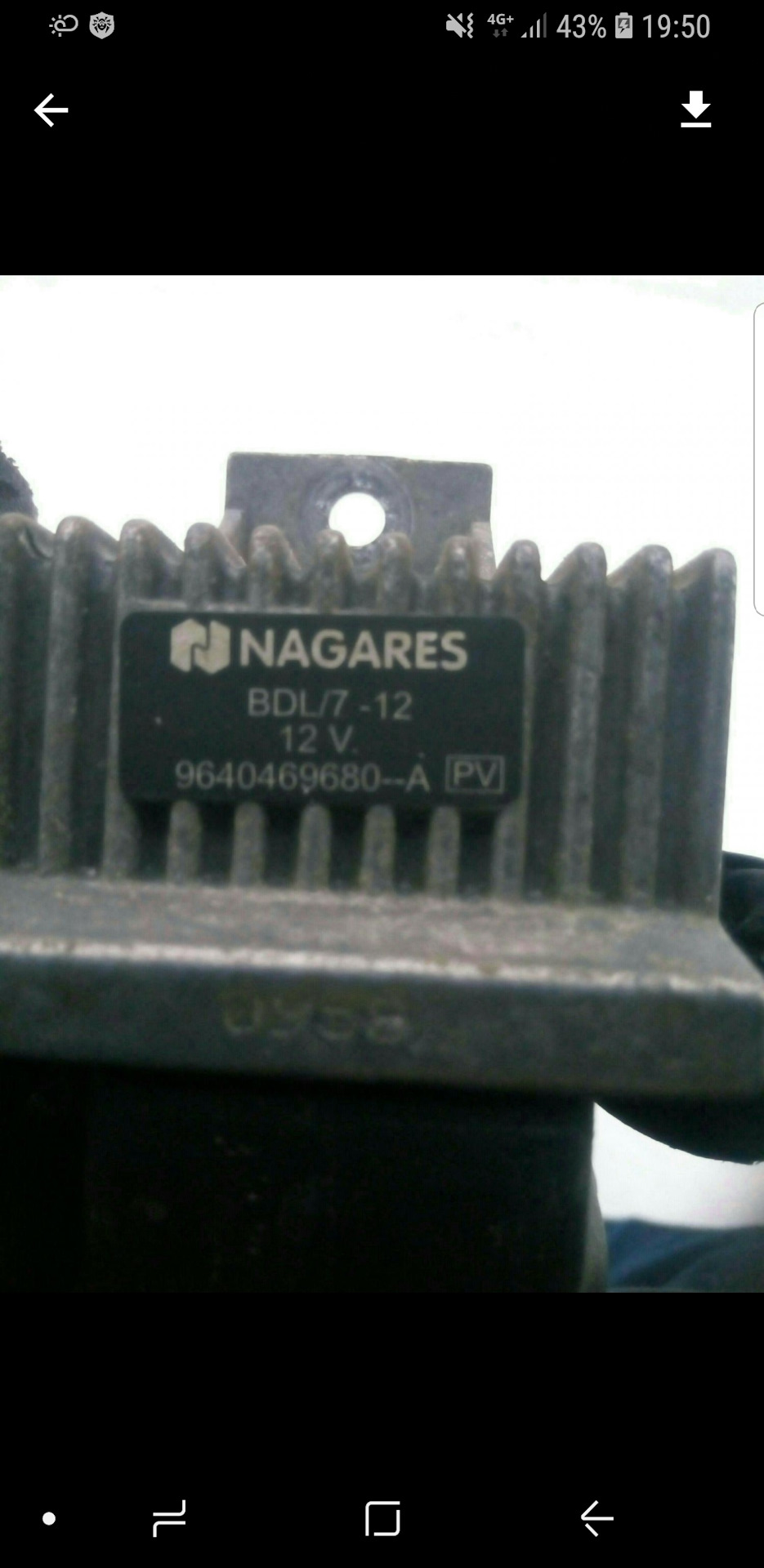

Реле 9640469680 как проверить

Подскажите. Реле свечей накала

Запчасти

Renault Grand Scenic 2010, двигатель дизельный 1.5 л., 106 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 28

Вот та статья www.drive2.ru/l/10439431/ это первая часть и там же ссылка на 2-ю часть.
А вот как я боролся с неработающими свечами накала и свечами подогрева ОЖ: www.drive2.ru/l/512180005082497941/
Видимо где-то всё таки был плохой контакт.

Снял блок — поставил обратно. Ошибка пока пропала сама

У меня тоже после прозвонки проводов ошибка пропала. Я всё-таки думал, что провода подгнили, а оказалось не контакт где-то.

Сейчас ошибок по блоку предварительного нагрева нет. И я больше не стал ничего проверять. Хотя приготовил провода. По давлению топлива теперь появилась ошибка.

Что за ошибка? У меня ещё и по форсе пропала ошибка

Df885 давление в топливной магистрали.

Что за ошибка? У меня ещё и по форсе пропала ошибка

Утренний запуск хреновый.

Что за ошибка? У меня ещё и по форсе пропала ошибка

А как ошибка по форсе выглядит?

Сейчас ошибок по блоку предварительного нагрева нет. И я больше не стал ничего проверять. Хотя приготовил провода. По давлению топлива теперь появилась ошибка.

Заводится всегда с первого раза? В холод

У меня коррекция на одной форсе от 1.2 до 1.8 прыгает. Подтраивает. Дыма немного, иногда первый секунд 10 и дыма нет.

А подтраивает как? Обороты прям скачут?

Нет, у меня просто вибрация без изменения оборотов. Хотя последний раз на сервисе был, так сказали, что типа форсы мёртвые и из-за них троит. А как может троить без изменеия оборотов, я не пойму.

Просто всё дрожит, когда печка не греет после прогрева салона, когда холостые минимальные.

Нет, у меня просто вибрация без изменения оборотов. Хотя последний раз на сервисе был, так сказали, что типа форсы мёртвые и из-за них троит. А как может троить без изменеия оборотов, я не пойму.

Источник

Как правильно проверить реле на работоспособность мультиметром

Хоть электромеханические компоненты и считаются самыми надежными, все же и они дают сбой. Например, реле, которое выходит из строя реже всего, но при диагностике проверять его нужно в первую очередь. О том, как это сделать правильно, вы сможете прочитать ниже.

Инструмент для проверки реле

Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.

В продаже встречаются два основных типа мультиметров:

Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

Обратите внимание, чтобы прозвонить реле нужна сама функция прозвонки.

На приборе она обозначается так:

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.

Подготовка к проверке

Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).

Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.

Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.

Контакты на схеме изображены точками, соединенные с обмоткой. Пунктирным маркером нанесены переключатели.

А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:

Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.

Она должна быть хорошо заряжена, иначе тестер «начнет врать».

Диагностика обмотки

Всегда перед тем, как проверить реле бензонасоса или любое другое на обрыв – нужно узнать сопротивление катушки. Часто эта информация пишется на корпусе или можно найти даташит. Если ничего нет – просто ориентируйтесь в интервал от десятков до сотен Ом.

Обратите внимание, что катушка может быть защищена диодом.

Например, реле дворников в автомобиле часто идут с ним. Этот компонент может показывать разные значения, в зависимости от полярности. Поэтому для надежности поменяйте щупы местами после первого замера.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Один из контактов всегда находится под напряжением, на второй же электричество поступает только во включенном состоянии.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Тестирование контактных групп

На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.

Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.

Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.

Обратите внимание, что инструкция универсальная для всех типов реле: поворотов, дворников, главного блока.

Источник

Реле свечей накаливания — важная деталь в работе автомобиля

Реле свечей накаливания представляет собой очень важную деталь, которая является частью любого дизельного двигателя. Если настоящая часть транспортного средства выйдет из строя, то завести двигатель будет довольно проблематично. Особенно если на улице морозно и влажность повышена. Связано это с тем, что элементы накаливания в этом случае тоже перестают работать, они не подогревают камеры сгорания дизельного двигателя и его запуск становится невозможен.

Этот сигнал говорит о поломке системы накаливания

Рассмотрим подробнее, какую роль выполняет устройство, принцип его работы и как проверить исправность детали.

Принцип работы реле

Принцип работы реле свечей накаливания заключается в осуществлении контроля над напряжением, поданным на продукты накаливания, и в способности его регулировки. Также устройство контролирует длительность нагрева и температуру. Работоспособность детали напрямую зависит от показаний датчиков оборотов коленвала и температуры ОЖ.

Современные дизельные устройства выполнены таким образом, что разогрев осуществляется не только перед запуском, но и уже после начала работы мотора. Это позволяет снизить шум при работе двигателя и существенно уменьшить вредные выбросы в атмосферу.

Как происходит зажигание в дизельном моторе

Зачем проверять работоспособность свечей накала и реле?

Свечи накаливания находятся непосредственно в камере сгорания. Они обеспечивают подогрев топлива, для того чтобы воспламенение было максимально плавным и чётким. Можно сказать, что они являются предпусковым устройством двигателя. Особенно важна их работоспособность в зимний период. Из-за неполадок в блоке управления калильными деталями водитель просто не сможет завести двигатель.

Производят их из разных материалов. Они могут иметь закрытый или открытый нагревательный элемент. Схема их управления учитывает температуру топлива, прогрев воздуха, изменение сопротивления. Когда не заводится двигатель, многие водители изначально проверяют именно эту систему.

Существует много причин, из-за которых свечи могут выйти из строя. Это срок годности элемента, погодные условия региона, в котором используется автомобиль. Причина неполадок может крыться в электрических проводах или в других компонентах системы.

Проверяем исправность детали

Многие водители знают, как проверить реле свечей накала. Для этого необходимо иметь специальное устройство — тестер. Проверка начинается с его отсоединения. Уточнить, где находится реле свечей накаливания, каждый водитель может в мануале собственного автомобиля. Хотя найти его среди иных элементов довольно просто: существенно крупнее и мощнее других деталей. Затем тестер присоединяется к одной клемме держателя. Необходимо также подсоединение массы. В случае если напряжение отсутствует, следует проверить, идёт ли оно от батареи.

Диагностика системы начинается с “прозвонки” тестером

Далее, нужно подсоединить тестер ко второй клемме и массе. При отсутствии напряжения важно также проверить, идёт ли оно от батареи.

В том случае, когда напряжение есть, необходимо проверить исправность провода высокого напряжения. Такой провод подключён к деталям накаливания. Если он в рабочем состоянии, то, значит, не работает реле свечей накаливания и его необходимо заменить.

Имея омметр, можно также довольно просто и быстро проверить работоспособность элемента. Подобного рода проверка реле свечей накала заключается в проверке сопротивления. Измеряется оно между клеммами 87 и 30. При подаче напряжения на клеммы 86 и 85, контакты 30 и 87 должны замкнуться, издав отчётливый щелчок.

Если после выполнения всех описанных выше действий сопротивление между клеммами 87 и 30 равно 0, а устройство не срабатывает (нет щелчка), значит, проблема заключается именно в нём.

Некоторые модели дизельных иномарок с системой двухступенчатого накала оснащены двумя реле. Первое срабатывает на 1-й ступени накаливания, а другое на второй. Проверка работоспособности осуществляется также с помощью тестера или омметра. Если неслышно щелчков, характерных для срабатывания, то необходимо заменить элемент новой деталью.

Замена элемента

Когда проверка показала, что устройство не функционирует, то его нужно заменить. Сделать это сможет даже не слишком опытный автолюбитель. Для этого придётся отсоединить от детали все клеммы и достать её наружу. Потом важно прочистить место, откуда устройство было извлечено. Затем аккуратно необходимо выкрутить все свечи. Далее, осуществить весь процесс в обратном порядке, только уже с новым блоком: вкрутить калильные детали в новый блок, установить его на предварительно очищенное место.

Расположение свечей показано красными стрелками

После этого следует попробовать завести двигатель. Если не получилось, то нужно проверить, все ли клеммы подключены. Если всё установлено правильно, а мотор всё равно не заводится, то, вероятно, проблема была не в калильных элементах.

Важно учесть, что для разных транспортных средств могут потребоваться разные типы и модели элементов накала.

Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле. Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы.

Источник

КАК ПРОВЕРИТЬ АВТОМОБИЛЬНОЕ РЕЛЕ? ПРИНЦИП РАБОТЫ РЕЛЕ.

ДЛЯ ЧЕГО НУЖНО РЕЛЕ?

В любой электрической цепи автомобиля есть реле. Для чего они существуют? В автомобиле присутствует большое количество электрических элементов большой мощности:

■ стартер;
■ клаксон;
■ вентилятор системы охлаждения двигателя;
■ и многие другие.

При отсутствии реле в схеме управления этими элементами большой ток проходил через кнопки которыми управляются данные элементы, и это приводило бы к их оплавлению. Либо эти кнопки нужно было делать массивными, чтобы они могли выдержать такой ток.

Провода подводимые к кнопкам управления, также нужно было использовать большего сечения, что отрицательно сказывалось бы на цене и весе автомобиля.

Реле существуют с целью управления большими токами при помощи малых токов.

ПРИНЦИП РАБОТЫ РЕЛЕ.

Классическое реле имеет 4 контакта. Каждый контакт реле имеет свой номер:

■ 30 «+» постоянное напряжение от АКБ.
■ 85 «+» от кнопки управления реле.
■ 86 «—» (земля, масса).
■ 87 «+» цепь идущая к исполнительному устройству при срабатывании реле (клаксон, стартер и т.д.)

При подаче напряжения на контакт 85, происходит замыкание контактов 87 и 30 и таким образом ток идет на к исполнительному устройству. При отключении подачи напряжения, контакты 87 и 30 размыкаются. Это принцип работы нормально разомкнутого реле.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ РЕЛЕ.

Обычно проверка реле большинством автолюбителей сводится только проверке его срабатывания и на основании этого делается вывод о работоспособности реле. Алгоритм более правильной проверки приводится ниже и он состоит из трех последовательных шагов. Если реле проходит все эти этапы, можно сделать вывод, что оно работоспособно.

■ Шаг 1.
Соедините контакт 86 (на схеме контакт 3) с отрицательной клеммой аккумуляторной батареи. На короткое время соедините контакт 85 (на схеме контакт 5) с положительной клеммой аккумуляторной батареи. Реле щелкает?

Да — Проходим к следующему шагу проверки.
Нет — Замените реле.

■ Шаг 2.
Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2) Оно бесконечное?

Да — Проходим к следующему шагу проверки.
Нет — Замените реле.

■ Шаг3.
Соедините контакт 85 с положительной клеммой аккумуляторной батареи и контакт 86 (на схеме контакты 5 и 3) с отрицательной клеммой аккумуляторной батареи. Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2). Оно меньше, чем 1Ω?

Да — Реле исправно.
Нет — Замените реле.

Новая серия статей Как выбрать автосервис?

Источник

Post, апреля 17, 2017

Хто що порадить. Блок свічок скидав там з контактами всьо норм. Всі чотири свічки опір 1.2 ом.

Кто что посоветует. Блок свечей снимал там с контактами всьо норм. Все четыре свечи сопротивление 1.2 ом

Renault Megane 2006, двигатель дизельный 1.5 л., 106 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 33

как решили проблему с свечами накала?

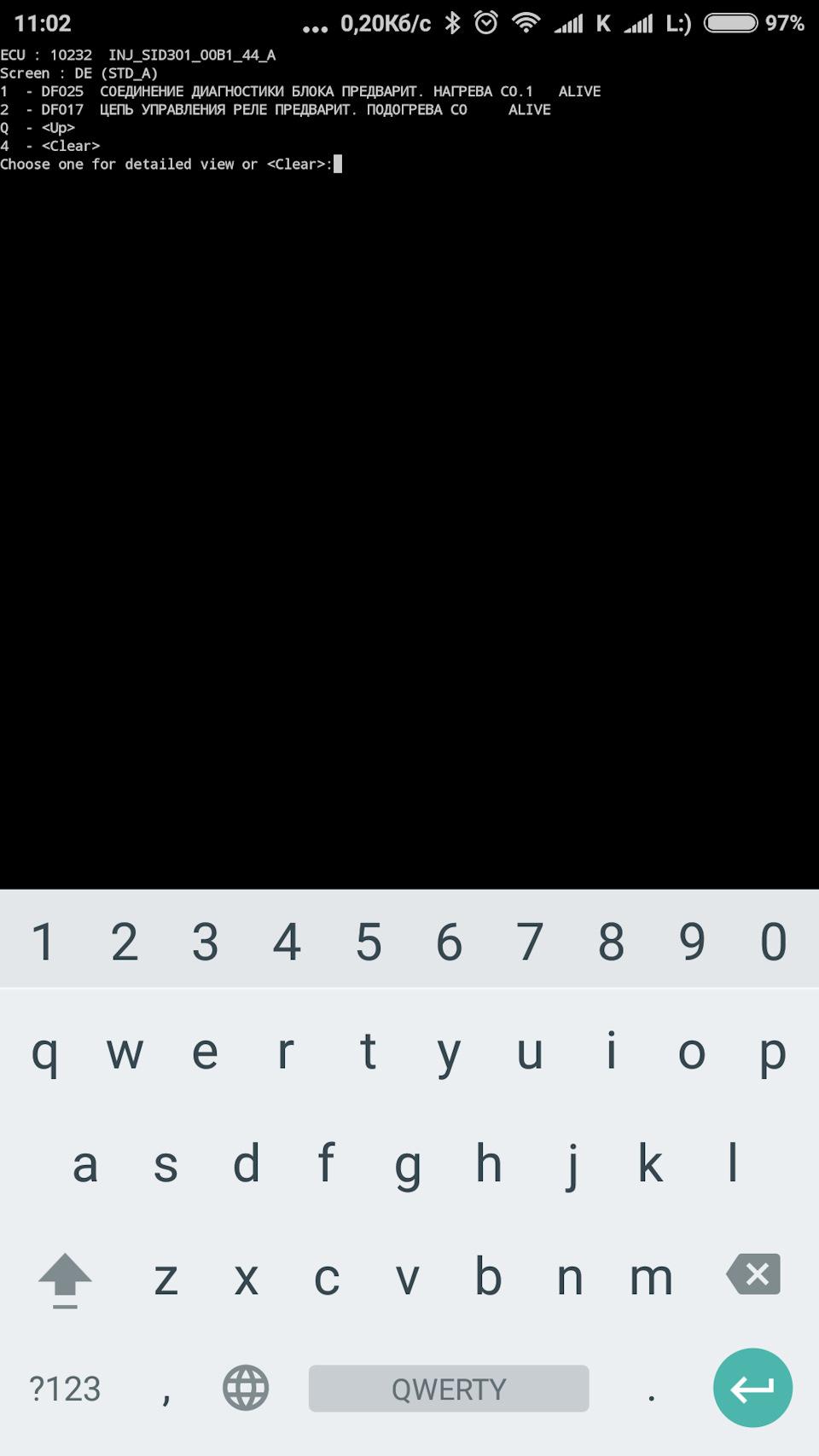

Замінив свічки і реле свічок. Помилка дф025 пропала. А дф 017 залишилась. Поки що зранку включаю свічки напряму і так заводу.

как решили проблему с свечами накала?

Дф 025 це точно погані свічки

так от в мене висить помилка по дф 017 замикання на +12 вольт
блок візуально цілий. Прозвонював контакти діагностики і управління до єбу, все в порядку.
Ви подаєте на вивід управління +12 для примусового включення свічок?

Что то или с блоком или с проводкой.
DF025 у меня было когда свеча накала перегорела.

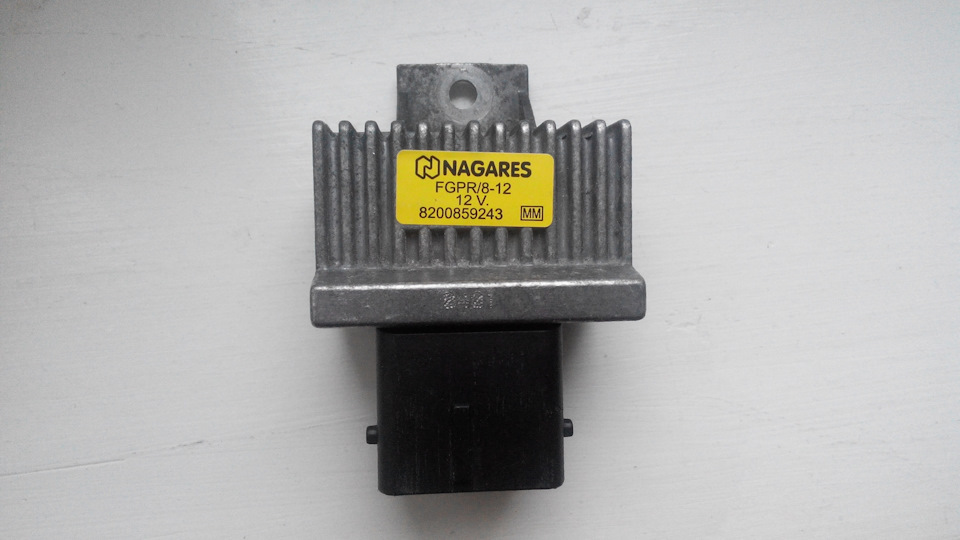

На реле с обратной стороны можно снять пластиковую крышечку и под ней видно плату.

Крышечка легко открывается, приклеена чем то похожим на силикон прозрачный.
Схемы должны быть, но у меня нет.

Ты свечи лучше напрямую к аккумулятору для проверки подключай. Потому что я тоже прибором звонил на обрыв и все прозвонились, а когда напрямую к акуму подключил, то одна была перегоревшая. А ошибка DF017 почему то по АБС идет если верить интернету.

Спасибо большое. Мотор 732.
