Ревит как создать лист

Работа с семейством листа в Revit

Для каждого специалиста обязательным требованием является оформления документации, в том числе размещение готовых видов и спецификаций на листах. В связи с этим в этой статье мы научимся создавать листы в Revit, настраивать их внешний вид и добавлять основные надписи.

Создание листа

В базовых шаблонах по умолчанию не создано ни одного листа, чтобы это исправить перейдем на вкладку Вид – Лист. В открывшемся диалоговом окне мы можем видеть различные семейства и их типы для создания листов.

Текущее семейство называется основная надпись и находится в диспетчере проекта в категории «Аннотационные обозначения». В нашем проекте создано n-ое количество типоразмеров этого семейства, а самостоятельно создать такое семейство можно с помощью шаблонов, которые лежат в папке основные надписи. Эти семейства представляют собой совокупность 2D элементов, к которым можно добавлять различные линии, метки, штриховки, текст и прочие аннотационные обозначения.

Редактирование штампа

Создадим лист формата A4 и перейдем в редактирование семейства. Обратим внимание, что надпись «Номер проекта – АР» является меткой, которая включает в себя параметры проекты. Убедиться в этом можно выделив надпись и перейдя в редактирование метки. Таким образом, мы по своему усмотрению можем включать любые параметры в метку, относящиеся к категории «Лист».

Номер и имя листа можно изменить как в свойствах листа, так и в диспетчере проекта, где первая часть надписи отвечает за номер, вторая – имя. А возможность поменять основную надпись листа, то есть его формат, будет и после его создания. Для этого необходимо выделить границу основной надписи и выбрать другой тип семейства, например с другим штампом и другого размера.

Размещение видов на листе

Основное назначение листа – это выводить различную информацию о создателе чертежа и самом чертеже, для этого размещаются виды на листах.

Есть несколько способов размещения видов на листах:

Обратите внимание, что Revit устроен таким образом, что один вид можно разместить только на одном листе, исключение составляют лишь спецификации и легенды, которые могут быть размещены на нескольких листах одновременно.

Все размещенные виды и спецификации на листе можно увидеть в диспетчере проекта, в раскрывающемся списке листа. Их можно удалить как на листе с помощью клавиши «Delete», так и кликнув ПКП «удалить с листа». В таком случае вид удалится с листа, но останется в диспетчере проекта.

Источник

Revit

Не удалось извлечь оглавление

Создание видов и листов сборки

Виды и листы сборки можно создать для типа сборки. Эти чертежи всегда связаны с определенным экземпляром типа, и только в одном экземпляре типа могут иметься виды сборки.

В отличие от аннотаций выносные элементы сборки содержат только те элементы, которые составляют сборку. Можно добавить аннотации в вид сборки, повернуть вид и отредактировать саму сборку путем добавления или удаления элементов.

Пользователь указывает определенные виды и другие параметры в диалоговом окне «Создать виды сборки», которое можно открыть одним из следующих способов:

В диалоговом окне «Создать виды сборки» выберите требуемые типы видов и масштаб, а также укажите сведения для основной надписи (если выбран параметр «Лист»). Выберите шаблон для каждого вида и укажите, будет ли он применен или назначен. Доступные шаблоны вида спецификации определяются типами элементов в составе сборки.

Виды сборки всегда остаются связанными с экземпляром сборки, для которого они были созданы. Если редактирование экземпляра сборки приводит к переходу экземпляра из одного типа в другой, то все виды сборок, принадлежащие редактируемому экземпляру, будут отображаться в Диспетчере проекта узла для нового типа сборки. Если итоговый тип уже содержит виды сборок, то отображается сообщение о том, что один набор видов будет удален.

При создании дополнительных видов сечений в сборке они наследуют отношение вида сборки к экземпляру сборки.

Размещение вида сборки на листе

После размещения видов на листе можно развернуть узел листа в Диспетчере проекта, чтобы просмотреть список видов.

Чтобы разместить один и тот же вид на нескольких листах одной и той же сборки, щелкните имя вида правой кнопкой мыши в Диспетчере проекта и выберите команду «Копировать вид». Более подробные сведения см. в разделе Копирование вида узла. Следует учитывать, что виды сборки также можно разместить на обычных листах, не принадлежащих к сборке.

Источник

Листы в Revit

Естественно, процесс чтения каждого чертежа стартует с его рамки и штампа. Чтобы разработать такие элементы в рассматриваемой нами программой Revit, нам необходимо разобраться с опцией производства листов.

В этой статье мы попробуем создать новый лист с личным штампом для чертежных файлов. Разрабатываем новое семейство.

Переходим в папку для основных надписей и выбираем там файл для шаблона а4 метрического типа.

На экране отобразится рама, в которую будет вставлено четыре границы. Они будут считаться границами областей печати.

Добавляем в рамку параллельные размеры, в котором будут функции измельчения и нанесения размеров.

Пользуясь опцией параллельного размера, устанавливаем размерные показатели от края области печати. Слева ставим двадцать миллиметров, со всех остальных сторон по пять.

Пользуясь инструментов линии разрабатываем еще несколько линий для штампов и устанавливаем им нужные размеры.

Теперь блокируем все заданные размеры. Для этого нужно их выделить и кликнуть по изображению замка. Благодаря этому можно не бояться случайно поменять положение рамки во время работы с данной программой.

Теперь нужно позаботиться о том, чтобы шаблон был подходящим для форматов А3 и А4. Поэтому нам надо разработать несколько типоразмеров в нашем семействе. Переходим во вкладку «Изменить в ленте» и выбираем одноименную подрубрику.

На экране появляется новое окно. В нем выполняем такие команды: кликаем по параметру «Создать» и вводим имя а4-г. Принимаем изменения.

Кликаем еще раз по опции «Создать». Находится она точно в том же окне, которое мы открыли перед этим. Вводим наименование АЗ-3, устанавливаем ширину и длину на 420 и 294. Соглашаемся с изменениями.

Так нам удалось получить новый полноценный шаблон с форматом А3. Его штамп идентичен тому, что мы вместили в формат А4.

Создаём метки «Разработано» «Проверено» и «Имя листа». Также оформляем его номер и масштаб.

Чтобы текст не был разбросан при форматировании шаблона на лист, группируем линии и штамповый текст. Для этого выделяем текст и линии, нажимаем на параметры «Создать группу». Принимаем наши изменения.

Сохраняем семейство в нужном месте.

Разработанный лист можно быстро переместить в проект при помощи специального диспетчера. При загрузке высветится окно выбора типоразмера. Так пользователь сможет пользоваться полученным шаблоном для разработки чертежа.

Уважаемые пользователи, хотим Вас проинформировать о том, что некоторые антивирусные программы и браузеры ложно срабатывают на дистрибутив программы MediaGet, считая его зараженным. Данный софт не содержит никаких вредоносных программ и вирусов и многие из антивирусов просто Вас предупреждают, что это загрузчик (Downloader). Если хотите избежать подобных проблем, просто добавьте MediaGet в список доверенных программ Вашей антивирусной программы или браузера.

Выбрав нужную версию программы и кликнув ссылку, Вам на компьютер скачивается дистрибутив приложения MediaGet, который будет находиться в папке «Загрузки» для Вашего браузера. Находим этот файл с именем программы и запускаем его. И видим первый этап установки. Нажимаем унопку «Далее»

Далее Вам предлагается прочитать и одобрить лицензионное соглашение. Нажимаем кнопку «Принимаю»

В следующем окне Вам предлагается бесплатное полезное дополнительное программоное обеспечение, будь то антивирус или бразуер. Нажимаем кнопку «Принимаю». Также Вы можете отказаться от установки дополнительного ПО, нажав кнопку «Отклоняю»

Далее происходит процесс установки программы. Вам нужно выбрать папку, в которую будут скачиваться нужные Вам файлы.

Происходит завершение установки. Программа автоматически открывается и скачивает нужные Вам исходные файлы.

Обратите внимание, что предоставляемое программное обеспечение выкладывается исключительно для личного использования и ознакомления. Все файлы, доступные для скачивания, не содержат вирусов и вредоносных программ.

Источник

Создание листов и добавление вида модели «Proplex» в Autodesk Revit

Компания «Proplex», крупнейший производитель оконных ПВХ-систем по австрийским технологиям, разработала для проектировщика более 90 различных BIM-моделей своих систем. Все модели размещены на сайте bimlib.ru. Для знакомства с моделями и особенностями работы с ними компания «Proplex» выпустила серию видеороликов, наглядно демонстрирующих все функции, которые могут потребоваться при работе с моделями в проектах. В первых видеороликах рассказывается о том, каким способом можно загрузить BIM- моделей «Proplex» в проект, работать с параметрами семейств «Proplex» в Autodesk Revit, управлять уровнями детализации и визуализацией BIM-моделей Proplex в Autodesk Revit, как работать в 3D виде и создавать спецификации.

В следующем видеоролике рассказывается о формировании чертежей:

В Autodesk Revit для формирования чертежей используется категория «Листы» в диспетчере структуры проекта. Для создания листа необходимо перейти на вкладку “вид”, в панели «композиция листов» кликнуть «создать лист» и в появившемся окне выбрать нужный формат листа и штамп. В соответствующем разделе диспетчера проекта появится новый лист. Для размещения на листе какого-либо вида: плана, фасада, стены c моделями «Proplex» или спецификации требуется перейти на нужный вид и настроить границы видимой области. Выбрав “подрезку вида” в меню отображения графики снизу рабочей области, следует настроить вид, а затем перейти на лист и перенести настроенный вид из диспетчера проекта в рабочее поле листа.

В следующем видеоролике наглядно демонстрируется, как добавить вид модели «Proplex» на лист:

Перейдя на лист, в диспетчере структуры проекта следует выбрать один из фасадов и перенести его в поле листа. Можно добавить несколько элементов одного вида на лист. Для размещения вида в плане на листе, необходимо перейти на соответствующий лист и перенести один из существующих планов в диспетчере проекта на лист. В рабочей области листа можно настроить границы подрезки. Для этого нужно применить инструмент «Подрезка вида» в панели отображения графики. Autodesk Revit позволяет создавать неограниченное количество планов с включенными моделями «Proplex».

В последующих видеороликах рассказывается о возможностях проведения расчетов в Autodesk Revit и других доступных опциях. Все видеоролики доступны к просмотру на канале YOUTUBE.

Источник

Revit

Не удалось извлечь оглавление

Добавление видов на лист

Создание копий одного вида для добавления этого вида на несколько листов.

На лист можно добавить один или несколько видов здания, включая планы этажей, планы стройплощадки, планы потолочного покрытия, фасады, 3D виды, разрезы, виды элементов, чертежные и тонированные виды. Каждый вид можно размещать только на одном листе. Для добавления отдельного вида на несколько листов проекте, создайте повторяющиеся виды и разместите их на различных листах. Чтобы быстро открыть и идентифицировать лист, на который помещен вид, в Диспетчере проекта щелкните правой кнопкой мыши имя вида и нажмите кнопку «Открыть лист».

К виду на листе с помощью типа видового экрана можно применить стандартные параметры. Например, можно создать тип видового экрана, в котором не отображается заголовок вида на листе или используется другой цвет и вес линии, отделяющей название от чертежа.

Добавление видов на лист

Пример

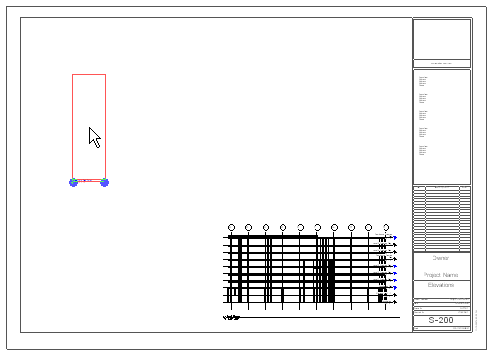

Пример вида несущих конструкций

Теперь можно использовать один из способов, описанных ниже:

Источник
