Устройство прибора РКСБ-104 и порядок его применения

Прибор предназначен для индивидуального использования населением с целью контроля ра­диационной обстановки на местности, в жилых и рабочих помещениях. Он выполняет функции до­зиметра и радиометра и обеспечивает возмож­ность измерения:

— мощности полевой эквивалентной дозы гамма-излучения;

— плотности потока бета-излучения с поверхности;

— удельной активности радионуклида цезий-137 в веществах.

Прибор РКСБ-104 представляет собой портативную переносную конструкцию (рис. 10.1), состоящую из корпуса (1) и крышки (2), скрепленных между собой. К крышке крепится еще две легкосъемных крыш­ки – отсека питания (3) и крышка-фильтр (4).

На лицевой панели прибора находятся три тум­блера – для включения прибора и выбора ре­жима его работы (5), (6) и (7).

На тыльной стороне прибора под крышкой-фильтром (4) выведены переключатели (8), с помощью которых можно вы­брать вид измерения (мощности полевой эквивалентной дозы гамма-излучения, плотности потока
бета-излучения с поверхности, удельной активности радионуклида цезий-137 в веществе).

На лицевой панели под табло, в прямоугольных полях того же цвета, что и обозначения измеряемых величин Н, β, А_m, указаны принятые обозначения единиц их измерения (мкЗв/ч, 1/(с∙см 2 ), Бк/кг).

Напротив тумблеров (5), (6), (7) нанесены обозначения, отвечающие за измерения по конкретным величинам (Н, β, А_m, «РАБ», «ДЕЖ», «ВКЛ», «ВЫКЛ»).

При проведении измерений необходимо соблюдать меры безопасности. Следует соблюдать «Основные санитарные правила работы с радиоактивными веществами и другими источниками ионизирующих излучений». При работе со снятой крышкой (4) соблюдать осторожность, чтобы не повредить пленочные фильтры газоразрядных счетчиков, так как во включенном состоянии счетчики находятся под высоким напряжением (порядка 400В). После измерений кюветы следует тщательно вымыть с применением синтетических средств.

Порядок выполнения работы

1. Измерение мощности полевой эквивалентной дозы гамма-излучения.

1.1. Наметить точки измерений в помещении, используя план-схему рис. 9.3.

1.2. Измерение в помещении следует проводить на высоте 1 м от пола и не менее 0,25 м от стен помещения.

1.3. Снять заднюю крышку-фильтр (4).

1.4. Перевести переключатели в положение, как показано на рисунке 10.2.

1.5. Перевести тумблеры (5) и (6) в верхние положения.

1.6. Расположить прибор в точке измерения и перевести тумблер (7) в положение «ВКЛ». Через 27-28с прибор выдаст прерывистый звуковой сигнал, и на табло отобразится 4-разрядное число. Для определения мощности полевой эквивалентной дозы гамма-излучения в микрозивертах в час (мкЗв/ч) необходимо умножить значащую часть этого числа на пере­счетный коэффициент, равный 0,01 (Приложение 44).

1.7. Снять пять отсчетов показаний прибора (Н₁, Н₂, Н₃, Н₄, Н₅) в каждой точки измерения. После снятия всех отсчетов необходимо выключить прибор.

1.8. Рассчитать среднюю арифметическую мощность полевой эквивалентной дозы гамма-излучения (Н_СР) по формуле:

(10.1)

1.9. Полученные результаты измерения занести в таблицу 10.2.

Таблица 10.2 – Показатели измерения мощности полевой эквивалентной дозы гамма-излучения

1.10. Повторить измерение мощности полевой эквивалентной дозы гамма-излучения при нижнем положении тумблера[31] (5). Полученные результаты измерения занести в таблицу 10.2.

1.11. Рассчитать среднее значение мощности полевой эквивалентной дозы гамма-излучения в помещении.

1.12. Рассчитать эффективную дозу за календарный год, в мЗв/год

1.13. Используя справочные данные (табл. 10.1) выписать нормативные величины эффективной дозы, в мЗв/год.

1.14. Определить класс условий труда, используя справочный материал (Приложение 45).

2. Измерение плотности потока бета-излучения с поверхности (по радионуклидам стронций-90 + иттрий-90).

2.1. Снять заднюю крышку-фильтр (4).

2.2. Перевести переключатели в положение, как показано на рисунке 10.3.

2.3. Перевести тумблеры (5) и (6) в верхние положения.

2.4. Выбрать объект для исследования.

2.5. Поместить между прибором и поверхностью пластмассовую упа­ковку (рис. 10.4).

2.6. Включите прибор тумблером (7), установив его в положение «ВКЛ».

2.7. Снять фоновое показание прибора (β_ф), которое установится на табло через интер­вал времени, примерно равный 18с после включе­ния прибора. Снять пять отсчетов показаний прибора (β_Ф1, β_Ф2, β_Ф3, β_Ф4, β_Ф5).

2.8. Рассчитать среднее арифметическое значение внешнего радиационного фона (β_{СР Ф}) по пяти измерениям, аналогично формуле 10.1.

2.9. Полученные результаты измерения занести в таблицу 10.3.

Таблица 10.3 – Показатели измерения плотности потока бета-излучения с поверхности

2.10. Повторить измерение внешнего радиационного фона при нижнем положении тумблера (5). Полученные результаты записать в соответствующую колонку таблицы 10.3.

2.11. Снять заднюю крышку-фильтр (4) и поместите прибор над исследуемой поверхностью на расстояние не более 1 см (рис. 10.5).

2.12. Включите прибор тумблером (7). При этом тумблер (5) находится в верхнем положении. Снять пять отсчетов показаний прибора, рассчитать средне арифметическое и записать показание прибора (β_{СР И}) в таблицу 10.3.

2.13. Перевести тумблер (5) в нижнее положение. Продолжительность цикла изменится, и составит 175-185с. Повторить измерения, рассчитать среднее арифметическое. Полученные результаты записать в таблицу 10.3.

2.14. Определите величину загрязненности поверхности бета-излучающими радионуклидами, которая характеризуется величиной плотности по­тока бета-излучения с поверхности (β), по фор­муле:

, где (10.2)

β – плотность потока бета-излучения с по­верхности в частицах в секунду с квадратного сантиметра, 1/(с∙см 2 );

К – значения пересчетных коэффициентов для различных диапазонов измерения (Приложение 44);

β_{СР И} – показание прибора со снятой крышкой;

β_{СР Ф} – внешний радиационный фон.

3. Измерение удельной активности радионуклида цезий-137 в веществах.

3.1. Снять заднюю крышку-фильтр (4).

3.2. Перевести переключатели в положение, как показано на рисунке 10.6.

3.3. Перевести тумблеры (5) в нижнее, а тумблер (6) в верхние положения.

3.4. Заполните измерительную кювету (поло­вину упаковки) заведомо чистой в радиационном отношении водой до метки-буртика внутри кюве­ты и установите прибор на кювету так, как пока­зано на рис. 10.7.

3.5. Включите прибор тумблером (7), установив его в положение «ВКЛ». Снять пять отсчетов по­казаний прибора, соответствующих собственному фону прибора (А_Ф1, А_Ф2, А_Ф3, А_Ф4, А_Ф5).

3.6. Рассчитайте среднее арифметическое фоно­вых показаний (А_{Ф СР}) и записать в табл. 10.4.

Таблица 10.4 – Показатели измерения удельной активности радионуклида цезия-137 в веществах

3.7. Вылить воду из кюветы, просушите ее и заполните исследуемым веществом (раствором) до той же метки.

3.8. Вновь установите прибор на кювету (рис. 10.7) и включите его. Снять пять отсчетов показаний прибора (А_ИЗМ1, А_ИЗМ2, А_ИЗМ3, А_ИЗМ4, А_ИЗМ5), рассчитать среднее арифметическое (А_{ИЗМ СР}) и записать в таблицу 10.4

3.9. Рассчитайте по формуле величину удельной активности (A_m) радионуклида цезий-137 в веществе (в беккерелях на килограмм):

, где (10.3)

К – пересчетный коэффициент, равный 20 (приложение 44).

3.11. Окончательно заполнить таблицу 10.4 и сравнить полученные результаты с нормативами[32].

4. Разработка мер защиты от ионизирующих излучений.

4.1. Снять заднюю крышку-фильтр (4).

4.2. Перевести переключатели в положение, как показано на рисунке 10.2.

4.3. Перевести тумблеры (5) и (6) в верхние положения.

4.4. Перевести тумблер (7) в положение «ВКЛ». Снять не менее пяти показаний, затем рассчитать среднее арифметическое и записать в табл. 10.5 (фон).

4.5. Расположить прибор на расстоянии 1 см от источника, снять пять показаний, рассчитать среднее арифметическое и полученные данные занести в табл. 10.5.

4.6. Между источником и прибором расположить экраны из различных материалов (оргстекло, дерево, лист металла и т.д.) и измерить мощность дозы за экраном, данные (среднее арифметическое по пяти измерениям) записать в табл. 10.5.

Таблица 10.5 – Результаты экспериментальных измерений

4.7. Рассчитать возможную дозу облучения за год (Н₁) без учета экрана, по формуле:

, где (10.4)

Р₁ – мощность дозы без экрана, мкЗв/ч;

t – время работы за год, ч.

4.8. Рассчитать возможную дозу облучения за год (Н₂) с учетом экрана, по формуле:

, где (10.5)

Р₂ – мощность дозы за экраном, мкЗв/ч.

4.9. В случае если измеренное значение мощности эквивалентной дозы без учета экрана превышает нормированное значение (20 мкЗв/ч) следует рассчитать необходимую толщину экрана (d₁, см), по формуле:

, где (10.6)

Р_Н – нормированное значение мощности эквивалентной дозы, мкЗв/ч;

k – линейный коэффициент ослабления: , где

d₀ – толщина экрана применяемая в процессе измерения, см.

5. Сделать общий вывод по теме.

Контрольные вопросы

1) Дайте определение понятию ионизирующее излучение. Какие разновидности ионизирующего излучения Вам известны.

2) Дайте определение поглощенной, эквивалентной и эффективной дозы. Назовите единицы измерения ионизирующих излучений.

3) Какое действие оказывает ионизирующее излучение на биологические объекты.

4) Какие меры защиты используют в зависимости от типа ионизирующего излучения.

5) Назовите категории облучаемых лиц с эффективной дозой за год для разных категорий.

Источник

Дозиметром-радиометром РКСБ-104

Комбинированный прибор для измерения иони­зиру­ющих излучений РКСБ-104 предназначен для индиви­дуального использования населением с целью контроля ра­диационной обстановки на местности, в жилых и рабочих по­мещениях. Выполняет функции дозиметра и радиометра и обеспечивает возможность измерения:

— мощности полевой эквивалентной дозы гамма-излучения;

— плотности потока бета-излучения с поверхности;

— удельной активности радионуклида цезий-137 в вещест­вах.

В приборе предусмотрена подача звукового сигнала при превышении порогового значения мощности эквивалентной дозы гамма-излучения, установленного потребителем.

Прибор не пригоден для оценки радиологического качества продуктов питания и сельскохозяйственной продукции.

Основные технические данные и характеристики.

1. Диа­пазон измерений:

— мощности полевой эквивалентной дозы гамма-излуче­ния – от 0,1 до 99,99 мкЗв/ч;

— плотности потока бета-излучения с поверхности (по радио­нуклидам стронций-90 + иттрий-90) – от 0,1 до 99,99 бета-ча­стиц (с·см 2 );

2. Время измерения не превышает:

— при измерении мощности полевой эквивалентной дозы гам­ма-излучения в верхнем положении тумблера «S3» – 28 с, в нижнем положении – 280 с;

— при измерении плотности потока бета-излучения в верх­нем положении тумблера «S3» – 18 с, в нижнем положении–180 с;

— при измерении удельной активности радионуклида це­зий-137 в верхнем положении тумблера «S3» – 40 с, в ниж­нем положении – 400 с.

3. Прибор выдает прерывистый звуковой сигнал после окончания цикла измерения.

Устройство прибора. Портативный, переносный, состоит из корпуса и крышки, скрепленных между собой. К крышке крепятся еще две легкосъемные крышки – отсека питания и крышка-фильтр. На лицевой панели окно для индикатора и три тумблера – для включения прибора и выбора режима работы.

Выполнение работы

1. Подготовьте прибор к работе.Для этого:

— снимите заднюю крышку-фильтр, установите на кодовом переключателе «S4» движки S4.1–S4.6 ( нумерация движков начинается снизу) в положение «1», S4.7 и S4.8 – в положение «0» и установите на место крышку-фильтр;

— переведите органы управления прибора – тумблеры S2 и S3 в верхнее положение. При этом прибор должен начать регистрировать внешний радиационный фон, индикация сим­волов «:» и «v» (батарея питания разряжена) на табло инди­катора должна отсутствовать;

— через 28 с после включения прибор должен выдать пре­рывистый звуковой сигнал, при этом на табло индикатора должно индицироваться 4-разрядное число, значащая часть которого, умноженная на пересчетный коэффициент 0,01 при измерениях мощности полевой эквивалентной дозы в верхнем положении тумблера S3, дает измеренную величину в микрозивертах в час (мкЗв/ч). Время индикации числа на табло – около 14 с, после чего звуковой сигнал должен прекратиться, а прибор автоматически повторить цикл измерения;

2. Проверьте работу порогового устройства, для чего:

— переведите тумблеры S2 и S3 в нижнее положение;

— включите прибор. В течение 280 с на табло будут индицироваться возрастающие значения 4-разрядного числа. В момент превышения значения 0100–0010 (что соответствует порогу срабатывания сигнализации, равному 0,1 мкЗв/ч) прибор должен выдать непрерывный звуковой сигнал. Увеличение числа на табло будет продолжать­ся до окончания цикла измерения. Выключение звукового сигнала должно произойти после двукратного превышения установленного порога срабатывания сигнализации или, если оно не будет достигнуто, после завершения цикла измерения;

3. Измерьте мощность полевой эквивалентной дозы гамма-излучения:

— снимите заднюю крышку-фильтр;

— переведите на кодовом переключателе движки S4.1, S4.3, S4.7, S4.8 в положение «0», S4.2, S4.4–S4.6 – в по­ложение «1»;

— установите крышку-фильтр на место;

— переведите тумблеры S2 и S3 в верхнее положение;

— включите прибор тумблером S1, переведя его в положе­ние «Вкл.». Через 27–28 с прибор выдаст прерывистый зву­ковой сигнал, а на табло жидкокристаллического индикатора отобразится 4-разрядное число. Для определения мощности полевой эквивалентной дозы гамма-излучения необходимоумножить зна­чащую часть этого числа на пересчетный коэффициент, рав­ный 0,01. Будет получен результат в микрозивертах в час (мкЗв/ч). Например, на табло индицируется число 0018. Ум­ножив на пересчетный коэффициент 0,01, получим 0,18 мкЗв/ч, что соответствует мощности дозы 18 мкР/ч;

— для получения более точного результата повторите из­мерение в нижнем положении тумблера S3 (положение остальных органов управления не меняется). Время измере­ния при этом увеличится до 270–280 с. Показание прибора следует умножить на пересчетный коэффициент, равный 0,001. Полу­чится результат в микрозивертах в час.

4. Измерьте загрязненность поверхностей бета-излучающими радионуклидами.Для этого:

– переведите на кодовом переключателе движки S4.1, S4.4, S4.6, S4.8 в положение «0», S4.2, S4.3, S4.5, S4.7 – в поло­жение «1»;

— установите крышку на прежнее место;

— переведите тумблеры S2 и S3 в верхнее положение;

— поднесите прибор к исследуемой поверхности, поместив между ними пластмассовую упаковку. Включите прибор;

— снимите фоновое показание прибора (N_гамма), которое установится на табло через 18 с после включения прибора, запишите его;

— снимите заднюю крышку-фильтр и поместите прибор над исследуемой поверхностью на расстоянии не более 1 см;

— выключите прибор, запишите показания (N_{гамма+бета}), установившеся во время действия прерывистого сигнала;

— определите величину загрязненности поверхности бета-излучающими радионуклидами по формуле

где K₁ – коэффициент, равный 0,01;

— для получения более точного результата повторите измерения при нижнем положении тумблера S3. Положение остальных органов управления не изменяется. В этом случае K₁ = 0,001. Продолжительность цикла измере­ния – 175–185 с.

Контрольные вопросы

1. Что подразумевается под внешним облучением?

2. Какое излучение и почему оказывает максимальное воздействие при внешнем облучении?

3. Назовите источники внешнего облучения.

4. Перечислите радионуклиды, создающие внешнее облу­чение.

5. Что такое поглощенная доза облучения?

6. Назовите единицы измерения поглощенной дозы облучения.

7. Что такое мощность поглощенной дозы облучения?

8. Что такое термолюминесцентные дозиметры?

9. Что можно измерить термолюминесцентными дозиметрами и в течение какого времени?

10. Что такое дифференциальные дозиметры?

11. Какие требования необходимо соблюдать при измерении мощности эквивалентной дозы?

12. Как проконтролировать исправность дозиметров?

13. Можно ли, при помощи бытовых дозиметров-радиометров, определить загрязненность продуктов питания цезием-137?

14. Назовите пределы измерения удельной активности продуктов питания бытовыми дозиметрами-радиометрами.

Источник

Устройство прибора РКСБ-104 и порядок его применения

Прибор предназначен для индивидуального использования населением с целью контроля ра­диационной обстановки на местности, в жилых и рабочих помещениях. Он выполняет функции до­зиметра и радиометра и обеспечивает возмож­ность измерения:

— мощности полевой эквивалентной дозы гамма-излучения;

— плотности потока бета-излучения с поверхности;

— удельной активности радионуклида цезий-137 в веществах.

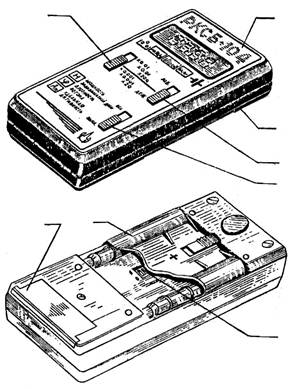

Прибор РКСБ-104 представляет собой портативную переносную конструкцию (рис. 1), состоящую из корпуса 1 и крышки 2, скрепленных между собой. К крышке крепится еще две легкосъемных крыш­ки – отсека питания 3 и крышка-фильтр 4.

На лицевой панели прибора находятся три тум­блера – для включения прибора и выбора ре­жима его работы (5, 6 и 7).

На тыльной стороне прибора под крышкой-фильтром 4 выведены переключатели 8, с помощью которых можно вы­брать вид измерения (мощности полевой эквивалентной дозы гамма-излучения, плотности потока
бета-излучения с поверхности, удельной активности радионуклида цезий-137 в веществе).

На лицевой панели под табло, в прямоугольных полях того же цвета, что и обозначения измеряемых величин Н, β, А_m, указаны принятые обозначения единиц их измерения (мкЗв/ч, 1/(с∙см 2 ), Бк/кг).

Напротив тумблеров 5, 6, 7 нанесены обозначения, отвечающие за измерения по конкретным величинам (Н, β, А_m, РАБ, ДЕЖ, ВКЛ, ВЫКЛ).

При проведении измерений необходимо соблюдать меры безопасности. Следует соблюдать «Основные санитарные правила работы с радиоактивными веществами и другими источниками ионизирующих излучений». При работе со снятой крышкой 4 соблюдать осторожность, чтобы не повредить пленочные фильтры газоразрядных счетчиков, так как во включенном состоянии счетчики находятся под высоким напряжением (порядка 400В). После измерений кюветы следует тщательно вымыть с применением синтетических средств.

Порядок выполнения работы

Задание 1. Измерение мощности полевой эквивалентной дозы гамма-излучения.

1) Снять заднюю крышку-фильтр 4.

2) Перевести переключатели в положение, как показано на рис. 2.

3) Перевести тумблеры 5 и 6 в верхние положения.

4) Выбрать объект измерения.

5) Расположить прибор на объекте измерения и переведите тумблер 7 в положение «ВКЛ». Через 27-28с прибор выдаст прерывистый звуковой сигнал, и на табло отобразится 4-разрядное число (рис. 3). Для определения мощности полевой эквивалентной дозы гамма-излучения в микрозивертах в час (мкЗв/ч) необходимо умножить значащую часть этого числа на пере­счетный коэффициент, равный 0,01 (табл.2).

На рис. 3 проиллюстрирован пример измерения величины мощности полевой эквивалентной дозы гамма-излучения: индицируется число 0018; его значащая часть — 18; пересчетный коэффици­ент — 0,01; полученный результат — 0,18 мкЗв/ч (что соответствует мощности экспозиционной до­зы в 18 мкР/ч).

Пересчетные коэффициенты в зависимости от измеряемой величины

6) Снимите 5 отсчетов показаний прибора (Н₁, Н₂, Н₃, Н₄, Н₅). После снятия всех отсчетов необходимо выключить прибор.

7) Рассчитать среднюю арифметическую мощность полевой эквивалентной дозы гамма-излучения по формуле:

8) Полученные результаты измерения занести в табл. 3.

9) Повторить измерение мощности полевой эквивалентной дозы гамма-излучения (с пункта 6 по пункт 8) с выбранным объектом измерения при нижнем положении тумблера 5.

Время измерения при этом увеличится до 270-280с. Показание прибора необходимо умножить на пересчет­ный коэффициент, равный, 0,001 (табл. 2) – и вы получите результат измерения в микрозивертах в час. Рис. 4 иллюстрирует пример измерения: на табло индицируется число 0182; показание при­бора — 182; пересчетный коэффициент — 0,001; полученный результат — 0,182 мкЗв/ч (что со­ответствует величине мощности экспозиционной дозы гамма-излучения 18,2 мкР/ч).

Показатели измерения мощности полевой эквивалентной дозы гамма-излучения

10) Сравнить полученные данные с нормативами и сделать вывод.

Примечание. Па территории РФ мощность полевой эквивалентной дозы гамма-излучения, обусловленная естественным радиационным фо­ном, колеблется в зависимости от района от не­скольких сотых до нескольких десятых микрозиверта в час.

Задание 2. Измерение плотности потока бета-излучения с поверхности.

1) Снять заднюю крышку-фильтр 4.

2) Перевести переключатели в положение, как показано на рис. 5.

3) Перевести тумблеры 5 и 6 в верхние положения.

4) Выбрать объект измерения.

5) Поднесите прибор к исследуемой поверх­ности, поместив между ними пластмассовую упа­ковку (рис. 6). Включите прибор тумблером 7, установив его в положение «ВКЛ».

6) Снимите фоновое показание прибора (β_ф), которое

установится на табло через интер­вал времени, примерно

равный 18с после включе­ния прибора. Необходимо снять

5 отсчетов показаний прибора (β_Ф1, β_Ф2, β_Ф3, β_Ф4, β_Ф5). После

снятия всех отсчетов необходимо выключить прибор.

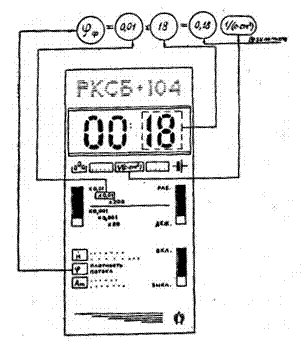

На рис. 7 проиллюстрирован пример измерения величины внешнего радиационного фона: индицируется число 0018; его значащая часть — 18; пересчетный коэффици­ент — 0,01; полученный результат — 0,18 [1/(с∙см 2 )]

7) Рассчитать среднее арифметическое значение внешнего радиационного фона, по формуле:

8) Полученные результаты измерения занести в табл. 4.

9) Повторить измерения (с пункта 6 по пункт 8) с выбранным объектом при нижнем положении тумблера 5. При этом учесть, что показание прибора следует умножить на пересчетный коэффициент равный 0,001.

Показатели измерения плотности потока бета-излучения с поверхности

10) Снимите заднюю крышку-фильтр 4 и поместите прибор над исследуемой поверхностью на расстояние не более 1 см (рис. 8).

11) Включите прибор тумблером 7. При этом тумблер 5 находится в верхнем положении. Снимите 5 отсчетов показаний прибора, рассчитайте средне арифметическое и запишите показание прибора (β_ср.и) в табл. 4. Учесть, что пересчетный коэффициент равен 0,01.

12) Перевести тумблер 5 в нижнее положение. Продолжительность цикла изменится, и составит 175-185с. Повторить измерения, рассчитать среднее арифметическое. Полученные результаты записать в табл. 4. Учесть, что пересчетный коэффициент равен 0,001.

13) Определите величину загрязненности поверхности бета-излучающими радионуклидами, которая характеризуется величиной плотности по­тока бета-излучения с поверхности (β), по фор­муле:

, где

β – плотность потока бета-излучения с по­верхности в частицах в секунду с квадратного сантиметра [1/(с∙см 2 )];

β_{СР И} – показание прибора со снятой крышкой;

β_{СР Ф} – внешний радиационный фон.

14) Окончательно заполнить табл. 4. Сделать вывод, сравнив полученные результаты с нормативами.

Задание 3. Измерение удельной активности радионуклида цезий-137 в веществах.

1) Снять заднюю крышку-фильтр 4.

2) Перевести переключатели в положение, как показано на рис. 9.

3) Перевести тумблеры 5 в нижнее, а тумблер 6 в верхние положения.

4) Заполните измерительную кювету (поло­вину упаковки) заведомо чистой в радиационном отношении водой до метки-буртика внутри кюве­ты и установите прибор на кювету так, как пока­зано на рис. 10.

5) Включите прибор тумблером 7, установив его в положение «ВКЛ». Снимите 5 отсчетов по­казаний прибора, соответствующих собственному
фону прибора (А_Ф1, А_Ф2, А_Ф3, А_Ф4, А_Ф5), и запи­шите их в табл.5. После снятия всех отсчетов выключите прибор.

6) Рассчитайте среднее арифметическое фоно­вых показаний (А_{Ф ср}).

7) Вылейте воду из кюветы, просушите ее и заполните исследуемым веществом (раствором) до той же метки.

8) Вновь установите прибор на кювету (рис. 10) и включите его. Снимите 5 отсчетов показаний прибора (А_ИЗМ1, А_ИЗМ2, А_ИЗМ3, А_ИЗМ4, А_ИЗМ5), и запи­шите их. Рассчитайте среднее арифметическое (А_{ИЗМ СР}).

9) Рассчитайте по формуле величину удельной активности (A_m) радионуклида цезий-137 в веществе (в беккерелях на килограмм):

, где

К – пересчетный коэффициент, равный 20 (табл. 2).

Показатели измерения удельной активности радионуклида цезия-137 в веществах

11) Окончательно заполнить табл. 5. Сделать вывод, сравнив полученные результаты с нормативами.

Задание 4. Разработка мер защиты от ионизирующих излучений.

1) Снять заднюю крышку-фильтр 4.

2) Перевести переключатели в положение, как показано на рис. 2.

3) Перевести тумблеры 5 и 6 в верхние положения.

4) Перевести тумблер 7 в положение «ВКЛ». Снять не менее 5 показаний, затем рассчитать среднее арифметическое и записать в табл. 6 (фон).

5) Расположить прибор на расстоянии 1 см от источника, снять 5 показаний, рассчитать среднее арифметическое и полученные данные занести в табл. 6.

6) Между источником и прибором расположить экраны из различных материалов (оргстекло, дерево, лист металла и т.д.) и измерить мощность дозы за экраном, данные (среднее арифметическое по пяти измерениям) записать в табл. 6.

Результаты экспериментальных измерений

7) Рассчитать возможную дозу облучения за год (Н₁) без учета экрана, по формуле:

, где

Р₁ – мощность дозы без экрана, мкЗв/ч;

t – время работы за год, ч.

8) Рассчитать возможную дозу облучения за год (Н₂) с учетом экрана, по формуле:

,где

Р₂ – мощность дозы за экраном, мкЗв/ч.

9) В случае если измеренное значение мощности эквивалентной дозы без учета экрана превышает нормированное значение (20 мкЗв/ч) следует рассчитать необходимую толщину экрана (d₁, см), по формуле:

, где

Р_Н – нормированное значение мощности эквивалентной дозы, мкЗв/ч;

k – линейный коэффициент ослабления: , где

d₀ – толщина экрана применяемая в процессе измерения, см.

Контрольные вопросы

1) Что такое ионизирующее излучение (ИИ)? Какие разновидности ИИ Вам известны?

2) Дайте определение поглощенной, эквивалентной и экспозиционной дозы. Назовите единицы измерения ИИ.

3) Какое действие оказывает ИИ на биологические объекты.

4) Какие меры защиты используют в зависимости от типа ИИ?

5) Назовите категории облучаемых лиц с эффективной дозой за год для разных категорий.

Источник
