Съемник ШРУСа — описание, артикулы, чертежи…

И снова здравствуйте.
Не так давно писал про ШРУСы. Пока шло время смотрел как же их менять. Мнения как всегда расходятся. Кто то за то чтоб снять полностью в сборе, кто то за то что не надо вытаскивать из коробки чтоб масло с маслом не возиться. В итоге пересмотрел разных роликов, и кто что делает. Кто то сбивает их молотком, кто то обратным молотком. В общем, ни тот ни другой способ не по мне. Далее наткнулся на съемники. Съемник, который продается в привычном мне магазине
77758 – Съемник шруса ВАЗ 2108-10 – Сервис-ключ

Посмотрел про него ролики и также нашел отзывы – понял что тоже не мой вариант

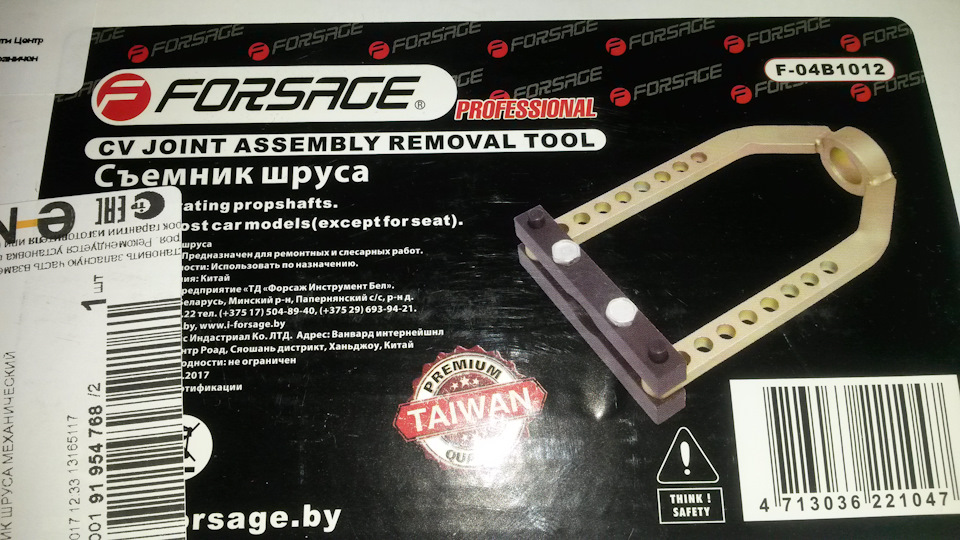

Далее съемник, который заинтересовал в данном ролике…

На нем и решил остановиться. Поиски заняли определенное время. Артикулов нашел кучу:
41511
MHR09039
QS12810
104-20002
F-04B1012
СШ-1012
K10187
G02584
Разбег цен соответственно тоже, не смотря на то, что они все идентичные. Смысл в том. что в привычном мне автодоке или экзисте то одного нет то другого…Так что кому то может инфа об артикулах поможет и найдете какой нибудь из них…
Заказывать начал в понедельник, но как оказалось — не мой день был. Два раза снимали заказ, а в третий раз пришел отказ. После моего звонка с вопросом – почему? – последовал ответ – нет у поставщика. Далее копаю и нахожу другой не сильно дороже. Заказываю его. Но как и говорил – не мой день. На утро заказ сняли из-за отсутствия предоплаты. Во вторник заказал заново и оплатил Forsage 04B1012.

Далее, опять же в понедельник, продолжаю рыться в инете и нахожу чертежи на данный съемник, но как то к сожалению ссылку не сохранил на всю статью – скачал только чертежи. Так что добавляю на тот случай, если у кого то есть возможность и желание изготовить.

Источник

Съёмник наружных шрусов одной левой.

Любому автомобилисту, проводившему ремонт ШРУСов (шарнир равных угловых скоростей или «граната»), знакома проблематичность и сумбурность данного процесса. Виной тому достаточно большие габариты и сложность конструкции шарнира. Вдобавок ко всему обилие смазки и загрязнённость поверхностей может и вовсе отбить желание проводить ремонтные мероприятия по замене «гранаты» или её составных элементов. Для упрощения подобных процедур были придуманы специальные съёмники ШРУСов, активно применяемые многими автомобилистами при ремонте.

Бывает, что необходимо заменить не полностью целый ШРУС, а переднюю его часть или наружный пыльник. В таком случае резонность полного демонтажа привода «гранаты» ставится под вопрос. Большинство опытных автомобилистов в подобных ситуациях выбирают частичную разборку ШРУСа, то есть снятие его наружной части. Иногда подобное мероприятие довольно-таки трудно осуществить без специальных приспособлений – съёмников, которые в разы облегчают процесс, делая его менее трудоёмким.
Съёмник ШРУСа представляет собой сдавливающий и вытягивающий механизм. При помощи одних болтов устройство фиксируется на открытой части вала, а при помощи других внутренняя часть гранаты выталкивается наружу. Для более чёткого представления о принципе действия съёмника изучите изображение ниже.

*снизить риск поломки «гранаты» и окружающих её элементов до нуля, что может случиться при *использовании кустарных способов ремонта (молоток, монтировка и т. д.);
*облегчить процесс ремонт;
*сделать процедуру, особо не пачкаясь;
*провести замену быстро и качественно.
Вот мой вариант. Сделал на подшипнике для ещё большего облегчения процесса.

Источник

Школа авторемонта — Ремонт автомобиля своими руками

Хвастаюсь! Новое приобретение — съёмник наружных ШРУСов

Давно мечтал добавить в свой гаражный арсенал это приспособление для снятия наружных ШРУСов. И, наконец, — мечта исполнилась! Поэтому появилось огромное желание поделиться с Вами своей радостью. Зацените девайс…

Хочу объяснить принцип работы съёмника и необходимость его наличия в гараже или автомастерской во время работ по замене наружного ШРУСа или его пыльника.

Принцип работы: челюсти (две планки) фиксируются при помощи двух болтов на валу привода. При этом, хвостовик ШРУСа должен пройти через проушину приспособления, до момента, когда на ШРУС можно будет накрутить гайку (2-3 витка достаточно). После чего, челюсти смыкаются окончательно — ключом на 14 затягиваем два болта. После, одеваем на гайку головку на 30 и начинаем её затягивать. Больших усилий в этот момент прикладывать не приходится. Так как ШРУС немного «сопротивляется» только в самом начале процесса, ну а после, — идёт, как по маслу. И оп! А, ШРУС уже снят с вала привода! Красота!

Если человек ни разу самостоятельно не менял пыльник или сам ШРУС целиком, то он может не понять причину моей радости и плюсов данного съёмника. Более опытные автомобилисты и автомастера, думаю, поймут всё без лишних слов ;). Но, не рассказать о плюсах данного съёмника я не могу)))

Выгода первая! Использование съёмника позволяет значительно сократить время и силы, потраченные на работу. Так как Вам не придётся искать подъёмник или смотровую яму, снимать защиту двигателя, сливать масло с КПП (потом его ещё надо будет закачать обратно) и монтировкой выдёргивать привод с коробки передач. Это — весьма существенный плюс!

Выгода номер два. Многие могут возразить, что наружный ШРУС можно снять с вала без специального съёмника, не снимая защиты и не сливая масло с коробки передач. Достаточно будет молотка и наставки из мягкого металла! Всё верно. Согласен. Но, сказать легко, а вот сделать зачастую значительно сложней. Так как Вам для этой работы будет нужна смотровая яма или подъёмник. Плюс, на практике, наружный ШРУС сбить с вала привода легко не получается. Есть большая вероятность, что работая молотком, Вы незаметно для себя разобьёте внутренний ШРУС или просто выдернете его из КПП (при этом масло с коробки может политься Вам за шиворот). А это лишние проблемы и затраты! Чтобы их избежать, придётся звать на помощь друга, который в то время, когда Вы будете стучать по наружному ШРУСу, будет пытаться удержать привод на месте. Весело, правда?

И третья выгода. Съёмник аккуратно и уверенно стянет самый упрямый ШРУС с вала привода! Уже проверил)) Ведь, бывают случаи, когда сбить наружный ШРУС невозможно, даже, если привод снят с автомобиля и закреплён в тисках. Такое бывает, если закусывает стопорное кольцо. В этом случае, активная и долгая работа молотком может привести к повреждению самого ШРУСа. И, если вся работа начиналась с целью замены лопнувшего пыльника, то заканчивается её покупкой и установкой нового ШРУСа, как-то обидно. Согласны?

Ну как? Согласны, что лучшего помощника для работы с наружным ШРУСом не найти? Задумались о покупке/изготовлении такого съёмника наружных ШРУСов? Надеюсь, что да))) Иначе, я зря стучал по клавиатуре 😉

UPD 21.12.17:

Добавил к материалу чертёж приспособления для снятия наружных шрусов. Качество чертежа не высокое, но уж какое есть, не обессудьте. Плюс, внёс кое-какие изменения (выделил красным). Диаметр отверстия под шлицевой вал шруса в изделии был сделан 28мм, после стало ясно, что диаметр можно увеличить до 30мм. И сократил количество отверстий в планке, а то перебор получился. Два болта 10*1,5 — 50мм в чертёж не включал. Если будут вопросы или понадобятся пояснения, пиши в комментариях.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Источник

Съемник ШРУСа: разновидности и способ самостоятельно изготовления

Шарнир равных угловых скоростей выполняет функцию карданного соединения, только его конструкция намного сложнее. Фактически, это мощный шарикоподшипник с плавающим сепаратором, к обоймам которого прикреплены ступица и полуось передней подвески автомобиля. Корпус шарнира называют гранатой, по причине внешнего сходства. Конструкция создана, как неразборная.

Многие производители запасных частей предлагают менять изношенный шарнир целиком. Это не экономное решение, поскольку люфт появляется лишь в одной половине – чаше всего в наружной гранате.

Устройство наружного ШРУСа

В корпусе шарнира расположена обойма с шариками, в которую с помощью шлицевого соединения вставлена полуось. Внутри т.н. стакана расположены механические стопоры, размер которых не позволяет извлечь обойму в сборе. Полуось зафиксирована стопорным кольцом, доступа к которому нет. Это не силовой элемент, стопор предназначен для того, чтобы граната не развалилась при транспортировке. Тем не менее, пользуясь обычными инструментами, без специальных съёмников разъединить шлицы невозможно.

Как произвести ремонт ШРУСа своими руками?

Для замены пыльников или всего наружного шарнира, применяется съемник гранаты. Приспособление преодолевает сопротивление стопорного кольца и выводит шлицевое соединение из обоймы.

Съемник ШРУСа: разновидности и принцип действия

Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.

Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.

Как сделать съемник из подручных материалов?

Клиновидная конструкция является самой сложной (в плане самостоятельной работы), для изготовления основных элементов потребуется промышленное оборудование. Рассмотрим остальные варианты:

Таким образом, при наличии сварочного аппарата, можно сделать ответственный инструмент самостоятельно. Во-первых, вам не придется бежать на рынок и тратить деньги. Во-вторых, своими руками можно изготовить более удобное приспособление, нежели заводской ширпотреб.

Источник

Обратный молоток для шрусов: ТОП-8 лучших моделей

Шарнир равных угловых скоростей выполняет функцию карданного соединения, только его конструкция намного сложнее. Фактически, это мощный шарикоподшипник с плавающим сепаратором, к обоймам которого прикреплены ступица и полуось передней подвески автомобиля. Корпус шарнира называют гранатой, по причине внешнего сходства. Конструкция создана, как неразборная.

Многие производители запасных частей предлагают менять изношенный шарнир целиком. Это не экономное решение, поскольку люфт появляется лишь в одной половине – чаше всего в наружной гранате.

В корпусе шарнира расположена обойма с шариками, в которую с помощью шлицевого соединения вставлена полуось. Внутри т.н. стакана расположены механические стопоры, размер которых не позволяет извлечь обойму в сборе. Полуось зафиксирована стопорным кольцом, доступа к которому нет. Это не силовой элемент, стопор предназначен для того, чтобы граната не развалилась при транспортировке. Тем не менее, пользуясь обычными инструментами, без специальных съёмников разъединить шлицы невозможно.

Съёмник наружного ШРУСа самодельный

Самодельный съёмник наружного ШРУСа своими руками: чертежи, размеры, фото и видео самоделки в работе.

Умелец Андрей Машков сделал своими руками — приспособление, съёмник для шрусов. Сама конструкция простая и полностью рабочая.

На рисунке показаны чертежи приспособления для снятия шрусов.

На фото показна конструкция съёмника, он изготовлен из двух заготовок с толщиной стенки 10 мм и привареных к гайке с наружным диаметром 46 мм, внутренним 30 мм. Также изготовлены две крепёжные пластины, в одну из них приварены две гайки.

Пользоваться приспособлением довольно просто, крепим пластины болтами.

Также болтами фиксируем между пластин само приспособление.

Выкручиваем ключом и снимаем шрус со шлицов.

В этом видео, автор подробно показывает свою самоделку в работе.

Лучшие съемники ШРУСов

Обратный молоток для снятия «гранаты» должен помогать мастеру легко и быстро разъединять элементы. Важно, чтобы в процессе работы сводилась к минимуму вероятность повреждения внутреннего роликового подшипника или картера коробки передач. Правильно работающее устройство облегчит работу мастера и поможет ему быстро выполнять замену поврежденных деталей.

Съемник ШРУСа с обратным молотком — это инерционный инструмент, который используется для удаления «гранаты» без извлечения целого узла подвески. Устройство работает следующим образом:

В результате деталь легко и быстро удаляется для обслуживания или замены. С помощью такого инструмента работа выполняется без лишних усилий.

Помимо этого устройства, в сервисах используются съемники пыльника «гранаты». Принцип их работы основан на особенностях использовании клина. Разводное усилие создается с помощью двух опорных площадок. Хомуты (первая площадка) оказывают давление на полуось, которую предстоит снять, а разъемные кольца (вторая площадка) опираются на обойму. Между элементами оказывается клин, обеспечивающий равные усилия с двух сторон. При приложении к нему усилия стопорное кольцо смещается на 3–5 мм, и ход детали освобождается. Согласно этому принципу работают ручной и пневматический инструменты.

Если ШРУС уже извлечен, то можно использовать винтовой съемник. Существуют универсальные инструменты, используемые в сервисах, и самодельные, изготовленные специально для одной модели автомобиля водителем. Устройство состоит из двух упорных площадок с перпендикулярными тягами, где есть отверстия для изменения расстояния между элементами. Одна из площадок крепится хомутом, а вторая надевается на резьбовое соединение полуоси. В результате вращения ступичной гайки создается усилие, способное сжать стопорные кольца.

Часто мастера самостоятельно из подручных материалов, найденных в гараже, создают обратный молоток или другое устройство для снятия «гранаты». Использовать такой инструмент удобно, ведь он изготавливается специально для работы с определенным автомобилем и отвечает всем требованиям мастера.

Несмотря на удобство самодельного инструмента, многие владельца автомастерских и водители, привыкшие самостоятельно ремонтировать автомобиль, выбирают готовое оборудование фабричного производства. Оно недорого стоит, проходит проверки на надежность и прочность. разрабатывается с учетом пожеланий автолюбителей и мастеров по ремонту машин.

Съемник ШРУСов универсальный с обратным молотком LICOTA ATC-2139

Универсальный съемник ШРУСов с обратным молотком LICOTA ATC-2139— это простое устройство, которое можно использовать при ремонте большинства автомобилей. Модель ATC 2139 надежна, проста в использовании и удобна.

Съемник ШРУСов универсальный с обратным молотком LICOTA ATC-2139

Съемник JTC AUTO TOOLS 1016

Удобный съемник, изготовленный тайваньской компанией. С помощью этого устройства мастера аккуратно удаляют поврежденную «гранату», не нанося вред картеру или подшипникам.

Съемник JTC AUTO TOOLS 1016

Съемник ШРУСа ВАЗ 2108-10 (СК) 77758

Недорогой и практичный съемник ШРУСа ВАЗ 2108, который можно использовать для ремонта личного транспортного средства или приобрести для оснащения автосервиса. Это устройство отечественного производства от ответственной компании, занимающейся поставками различного слесарного инструмента.

Съемник ШРУСа ВАЗ 2108-10 (СК) 77758

Съемник наружного ШРУСа универсальный

Универсальный инструмент приобретают для снятия наружного ШРУСа с переднеприводного или полноприводного авто. При использовании этого устройства мастеру не придется демонтировать оси привода, чтобы удалить «гранату».

Съемник наружного ШРУСа универсальный

Оборудование имеет рабочий диапазон от 110 до 240 мм, а его полная ширина 140 мм. Диаметр осевого отверстия составляет 30 мм. Использовать такую технику приятно и комфортно, она есть в каждом автосервисе.

Съемник универсальный наружного ШРУСа «Мастак» 104-20002

Это устройство для снятия «гранат» изготавливается из прочного и износостойкого металла. Благодаря этому оно долговечно и надежно даже при активной эксплуатации. В отзывах мастера упоминают высокое качество материалов, используемых при создании инструмента, и отличное соотношение цены и качества продукции.

Съемник универсальный наружного ШРУСа «Мастак» 104-20002

В комплект входят две шпильки, два сегментных стяжных упора, два стяжных болта. Съемник изготавливается в Тайване по заказу российской компании и под контролем ее специалистов.

Съемник ШРУСов универсальный JTC

Удобные инструменты для съема ШРУСов от компании JTC используются во многих автосервисах. Устройство завоевало популярность на территории Европы, США и России. Существует несколько модификаций такого оборудования. Оно используется при выполнении работ с различными автомобилями.

Съемник ШРУСов универсальный JTC

Техника представляет собой скобу из прочного металла со стандартными отверстиями, к которым крепится деталь для удаления «гранат».

CGWA-15 Универсальный съемник наружного ШРУСа

ШРУСы удобно снимать с помощью универсального и удобного устройства — CGWA-15. Это простой и надежный инструмент, который должен быть в каждом автосервисе или гараже для быстрого и легкого выполнения работ.

Съемник ШРУСа: разновидности и способ самостоятельно изготовления

Шарнир равных угловых скоростей выполняет функцию карданного соединения, только его конструкция намного сложнее. Фактически, это мощный шарикоподшипник с плавающим сепаратором, к обоймам которого прикреплены ступица и полуось передней подвески автомобиля. Корпус шарнира называют гранатой, по причине внешнего сходства. Конструкция создана, как неразборная.

Многие производители запасных частей предлагают менять изношенный шарнир целиком. Это не экономное решение, поскольку люфт появляется лишь в одной половине – чаше всего в наружной гранате.

Съемник ШРУСа: разновидности и принцип действия

Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.

Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.

Как сделать съемник из подручных материалов?

Клиновидная конструкция является самой сложной (в плане самостоятельной работы), для изготовления основных элементов потребуется промышленное оборудование. Рассмотрим остальные варианты:

Таким образом, при наличии сварочного аппарата, можно сделать ответственный инструмент самостоятельно. Во-первых, вам не придется бежать на рынок и тратить деньги. Во-вторых, своими руками можно изготовить более удобное приспособление, нежели заводской ширпотреб.

Особенности изготовления обратного молота своими руками

Когда нет возможности «присохшую», «приросшую» деталь выбить с места ударом молотка, используют узкоспециализированный ручной инструмент обратного действия. Конструкция несложная: обратный молоток своими руками для снятия подшипников легко изготовить на верстаке. В гараже найдется подходящий материал для съемника.

Особенности изготовления обратного молота своими руками

Найдите штырь (металлический прут) длиной до полуметра, диаметром 18-20 мм. Подберите толстостенную трубу большего сечения длиной с ладонь – это так называемая гиря, которая свободно скользит по штырю. На заднюю сторону стержня насадите ручку. С другого конца прута установите фиксирующий элемент: это может быть присоска, гайка с резьбой, крюк.

Если вы делаете обратный молоток для снятия ШРУСа своими руками, то вакуумные присоски и крюки не подойдут: лучше приварить специальную насадку.
