Ремонт линейного стабилизатора СОНАР ПН-30

Обратился к нам водитель на тягаче MAN TGS, с просьбой разобраться почему у него пропало питание на радиостанции и магнитофоне. Рация и магнитофон были запитаны не от штатного преобразователя. Почему? Не спрашивайте. Клиент сам не знал, мы разбираться не стали. Не секрет, что китайцы умеют удивлять разными электронными поделками. Но в этот раз российский производитель смог удивить ещё круче. На лабораторном столе оказался линейный стабилизатор под названием СОНАР ПН-30. Уже само название вводит в ступор. Что общего между «преобразователем напряжения» и сонаром (средством звукового обнаружения подводных объектов с помощью акустического излучения)? Будем считать, что название содержит аббревиатуру.

И так. На входе 24В, а на выходе 0. Разбираем и что мы видим? Это не преобразователь, а «печка»! Сейчас поймете о чем мы говорим. Дело в том, что «инженеры» или «инженер» производителя имеют(ет) явные пробелы в дисциплине «схемотехника». Взгляните на принципиальную схему, которую мы нашли на просторах интернета. Этот линейный стабилизатор при таких токах (на минуточку, заявленный ток нагрузки 30А) фактически превращает в тепло мощность равную мощности потребляемой полезной нагрузкой, КПД 50%. Например, при 5А 12В на транзисторах будет рассеиваться 60Вт. Печка! По другому не назовешь. Грелось всё это счастье не хило, подгорали резисторы, чернели транзисторы и в конце концов высвободился из темницы джин с едким запахом.

Встал вопрос. Чинить или нет? Конечно нет! Схема обречена на провал. Даже если починим, то проживет это чудо российского производства недолго. Вот если доработать. Поставить хотя бы ПОН (полупроводниковый ограничитель напряжения) или супрессор, термистор, предохранитель. в общем это другая история. А пока заменили это чудо Российской инженерии на линейный преобразователь OPTIM PN-30. Данный преобразователь выполнен по классической схеме и имеет следующие виды защиты:

Источник

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ПН-30. Кулер.

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Неисправности

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Ответ в тему ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ ПН-30. Кулер. как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Источник

Сонар ПН30: ремонт и фейспалм

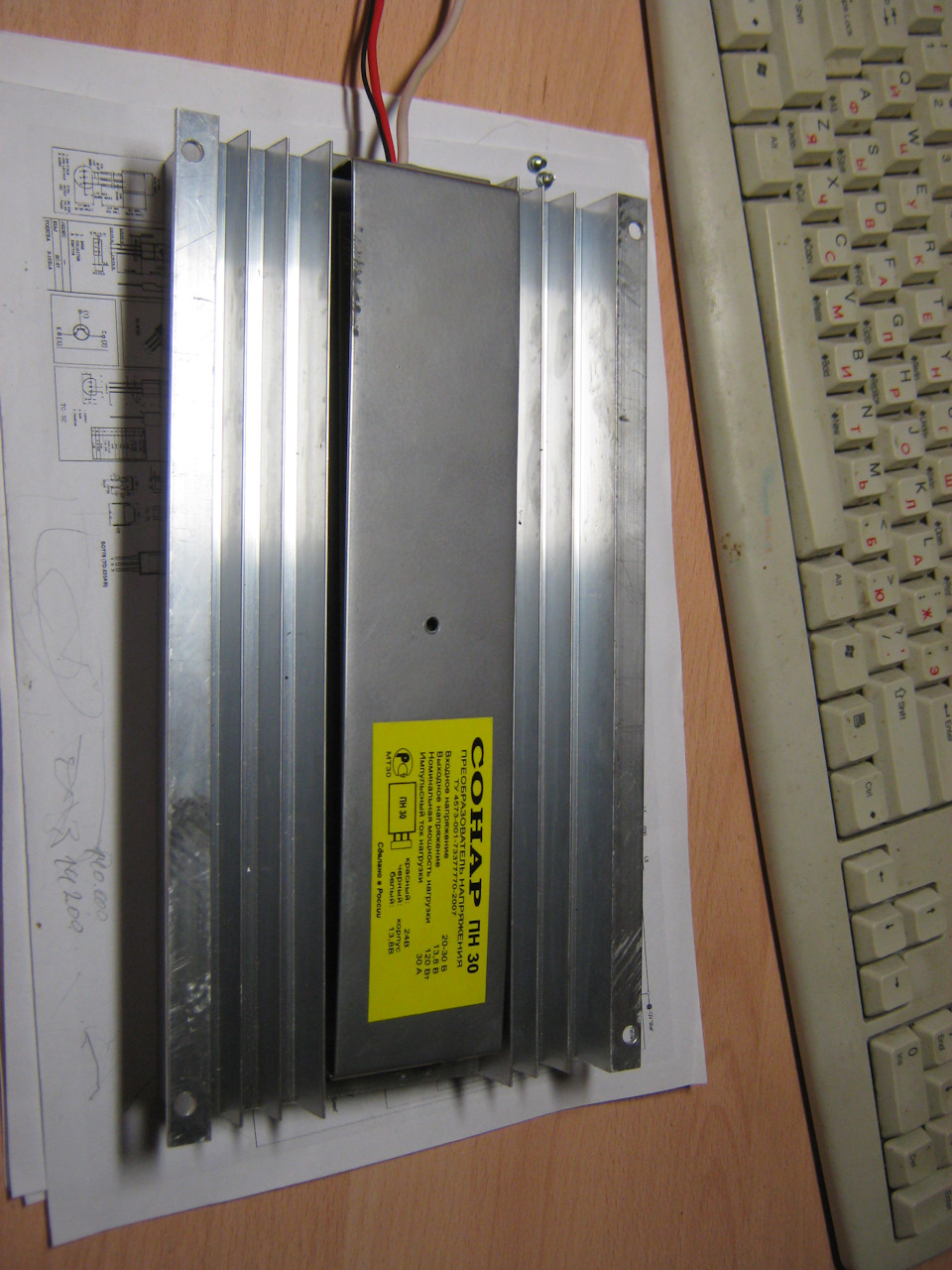

Окружающие КамАЗисты прознали, что я промышляю ремонтом всякого электронно-электрического барахла. И пошли вереницей преобразователи напряжения. Сегодня, в обмен на починенный, мне выдали следующее чудо инженерной мысли:

Оттакота, пацаны. Сонар. Преобразователь напряжения, тридцать. Тридцать, надо понимать, ампер. Не хухры-мухры. Люминяевый радиатор. Сделано в России. Казалось бы, при чём здесь Сонар, он же гидролокатор?

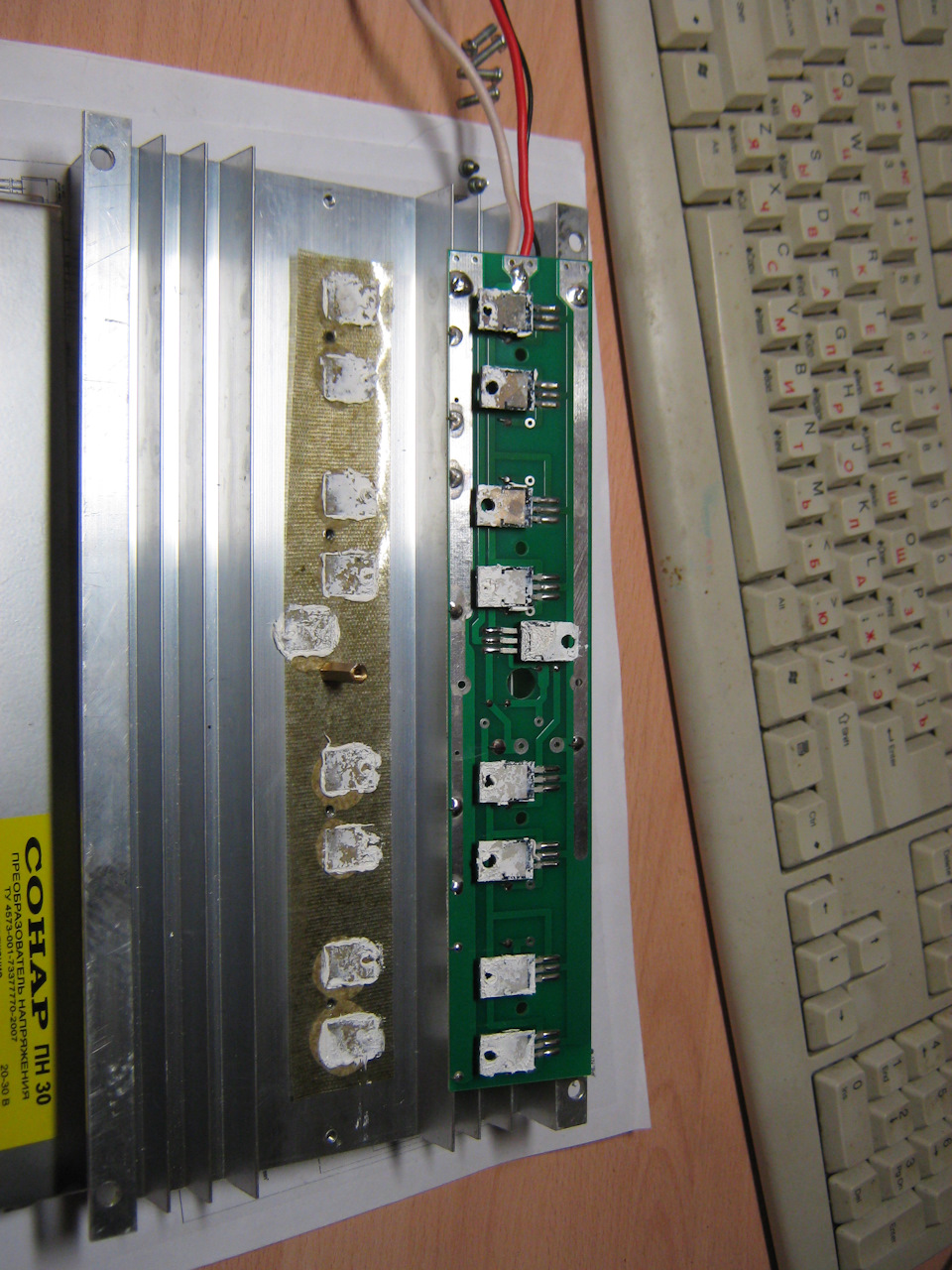

Проработал неделю. Волок на себе аж магнитолу и регик. Ношу не осилил, и забрал с собой мафон. Регик выжил. Вскрываем тушку:

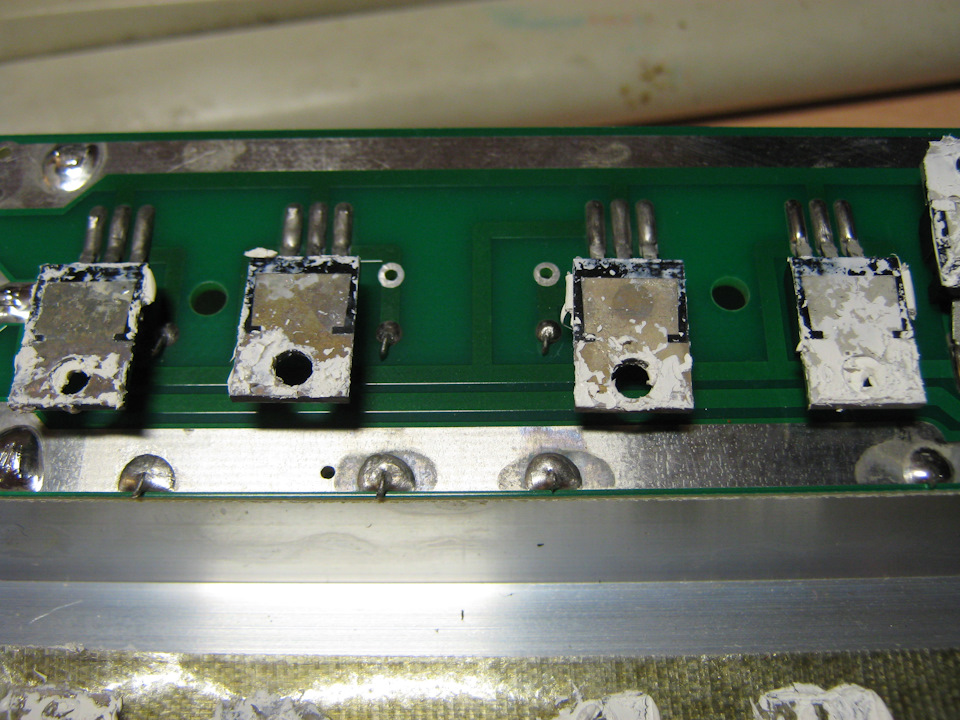

Вот и первые терпилы-резисторы, 8 штук. По количеству чего бы вы думали? Правильно, по количеству транзисторов:
