Стабилизатор напряжения на габариты авто
#21. Стабилизатор напряжения 12 В своими руками / линзованные светодиоды в габариты с aliexpress
После замены лампочек на светодиодные в приборной панели, встал вопрос о том, как сделать постоянным напряжении 12 В, чтобы диоды быстро не выгорали, так как они не любят резкого перепада напряжения.
Перепад напряжения у меня присутствует, так как я сделал, чтобы подсветка приборной панели загоралась при включении зажигания.
Чтобы сделать стабилизатор напряжения на 12 В мне понадобилось :
Транзистор L7812CV или проще говоря КРЕНка, 2 конденсатора 100 мФ на 25 В и диод 1N4007.
Дальше спаял все купленное по схеме, найденную в интернете.
Минус сделал только один.
Засунул полученное в термоусадку.
Пробую данную схему.
На вход подаю :
А на выходе получаю то, что хотел :
При этом ток держит максимум 1 А, с радиатором — 1,5 А. Мне 1 А за глаза хватит, так как ток на подсветку приборной панели нужен даже меньше 1 А.
Подключил вот так, главное не перепутать плюсы, левый плюс — вход, правый плюс — выход, минус подвязал к общему минусу на приборке.
Теперь светодиоды не будут выгорать от скачка напряжения.
Заказывал с aliexpress светодиоды линзованные в габариты и вот наконец-то их получил.
Количество диодов по бокам такое же, как у кукурузок, только посередине 2 диода и линза.
Светят намного лучше, чем установленные у меня кукурзки.
Сравнение днем : справа кукурузка, а слева линзованная лампочка.
Светят довольно хорошо, намного лучше, чем кукурузки.
Всем полных баков и удачи на дорогах)
Не забываем ставить «Нравится»)
Стабилизатор напряжения на 12 В для диодных ламп
Долго решался на какой остановиться схеме, очень много вариантов и у драйвоводов, и в инете. В итоге принял следующее:
Нам понадобится:
Стабилизатор, в народе «крен» L7812сv
Конденсатор 100 микрофарад 25 В (на вход)
Конденсатор 100 микрофарад 25 В (на выход)
Теперь собираем схему:
Необходимо спаять две минусовые ножки конденсаторов между собой
Припаять минусы конденсаторов к минусу стабилизатора
Припаять плюсы конденсаторов к плюсам стабилизатора
Припаять катод диода к плюсу стабилизатора (на вход)
По скольку минус у стабилизатора общий необходимо спаять два провода между собой
Припаять два минусовых провода к минусу стабилизатора (средняя ножка крена)
Припаять плюсовой провод на плюс выхода стабилизатора
Припаять второй плюсовой провод на анод диода. Одеть на диод кембрик
Изолируем ножки стабилизатора (крена)
Одеть термоусадочную трубку на всю схему
Все стабилизатор готов, идем проверять к машине.
При заглушенном двигателе напряжение в сети 12,75 В
Заводимся, напряжение в сети 14,83 В
Напряжение в сети через стабилизатор 12,11 В
Стабилизатор напряжения на линиях Габариты/Подсветка в салоне
Многие знают, что большинство светодиодов и ламп из них в автомобиле долго не служат. Причина — повышенное напряжение питания, доходящее, как у меня до 14,7v на холодную (Пост о решении просадки зарядки). Вместо требуемого для диодных ламп 12v.
Если с лампами габаритов, еще можно найти выход, и использовать дорогие брендовые лампы типа таких, что я ставил WAYmark или Philips, то например, в подсветку кнопок салона, климатконтроля, бардачка и прочего, поставить лампы с стабилизацией не получится.
Вешать на каждую лампочку отдельный стабилизатор — это сопли на проводке и просто геморр.
Поиски решения привели меня все к тем же китайцам. Найден достаточно мощный 12 вольт и 10А импульсный стабилизатор сравнительно небольшого размера.
Изучение настольной книги по Короне-Карине со схемами, и находится единственное решение, которое позволит стабилизировать одновременно две линии габариты-подсветка панели TAIL/PANEL.
Для этого требуется:
Как это работает? Согласно схеме видно, что от реле габаритов внутри блока предохранителей данная шина, которую мы перерезали, расходится на преды питания габаритов(перед, зад, подсветка номера, светлячки) и на подсветку панели(подсветка всех кнопок в салоне, климата, бардачка, прикуривателя, пепельницы и т.д).
В этот разрыв мы поставили импульсный стабилизатор на 10А, защитив силовую часть автомобильной проводки(от реле) предохранителем 10А. С выхода стабилизатор защищен от перегрузки новыми предами уже по 5А.
В итоге, у нас через стабилизатор на габариты и салон подается стабилизированное питание 12в не подверженное скачкам. Мощности стабилизатора для меня лично — за глаза. У меня ВСЕ лампочки в салоне светодиодные. В габаритах вкруг, подсветке номера и тд — тоже ВСЕ светодиоды. Поэтому у меня ток потребления всего 3А.
Езжу уже довольно давно, проверяю, еще ни один диод нигде не заморгал
Габариты через стабилизатор.
Последний пост был под названием «Последнее видео с Альмерой», но как же видимо я ошибался))
На тот момент вроде начали появляться накопления, или мысли о накоплении) думал вот ещё чуток и возьму себе уже следующего пододопотного. Но в ходе последних событий пришлось эту мысль пока отложить.
Ну так как делать все равно что то надо, руки то чешутся, решил доработать цепь под светодиоды. Ибо уже замучился выдумывать велосипед, что бы светодиоды не горели и не начинали мерцать.
Немножко болтавни. Светодиоды в среднем имеют срок службы 50 тысяч часов. И начинают они мерцать не от того что они китайские либо плохо сделаны. Любой светодиод может служить очень долго при стабильном напряжении. Очень они не любят перепадов, особенно скачков. Все те лампы что висят на алиэкспресс либо в магазинах в пределах 1000 а может и дороже, идут без стабилизатора напряжения. Ну цена на него копеешная, по этому было принято решение сделать этот стабилизатор самому.
Идея была изначально следующая. Берем стабилизатор напряжения КРЕН8Б, берез диод запитываем его к ножке входа +12 та что с лево, центральная ножка это минус, права ножка это выход +12.

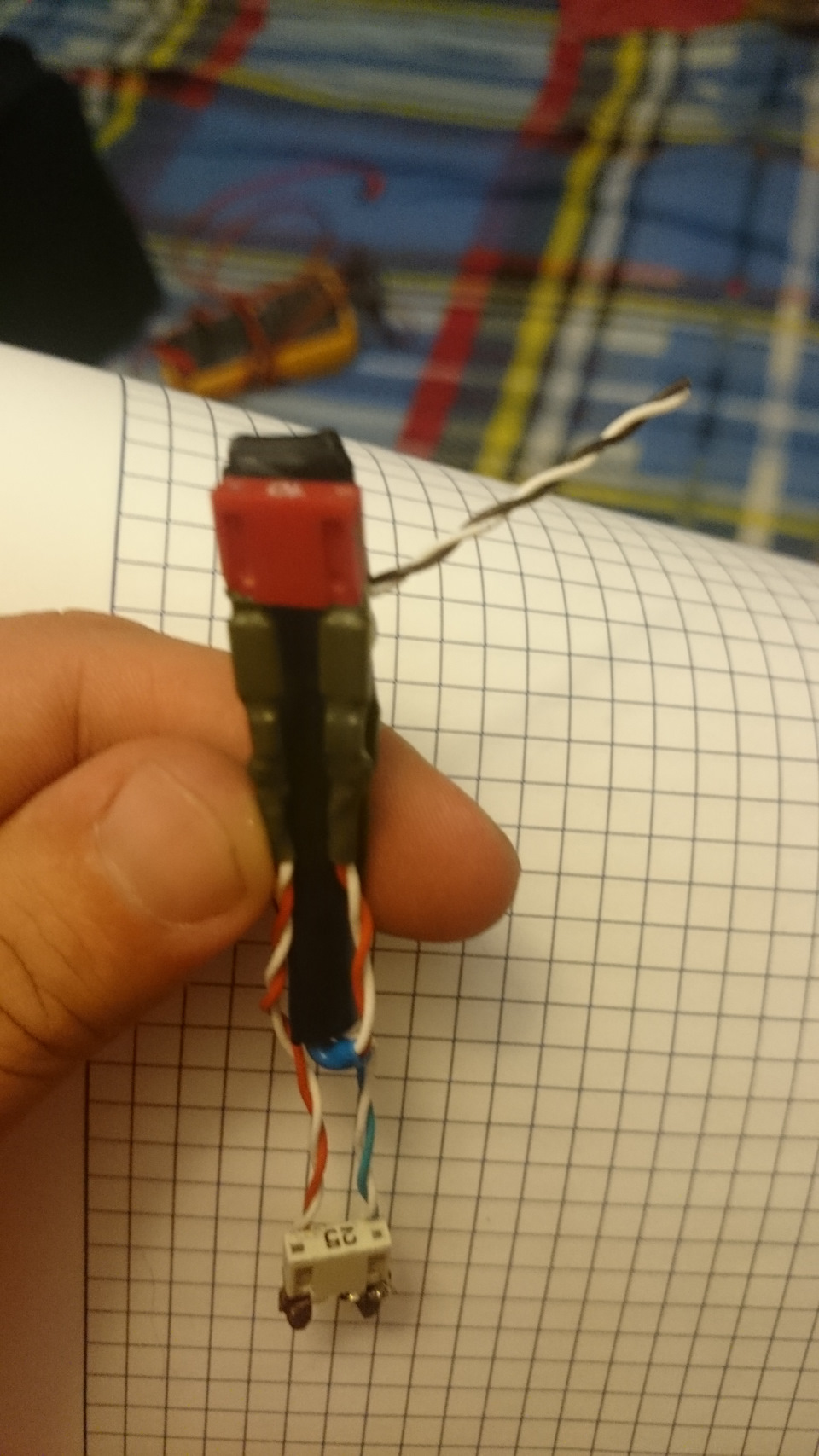

Повозившись пару часов со схемой и цепью автомобиля, появилась идея сделать данный стабилизатор под выход предохранителя. Что бы не оставлять цепь без предохранителя, туда был впаян ещё и предохранитель)
Что бы можно было взять выдернуть его из цепи, и за место него поставить данный стабилизатор. Вопрос был только в минусе, была вероятность что не будет работать потому что минус возможно нужно было вести напрямую к лампе, но благо этого не случилось. И схема в принципе оказалась рабочая. Но, одно большое НО. КРЕН8б держит ток максимум 1,5 Ампера. А цепи габаритов две, и каждая по 10А. в итоге действительно напряжение понизилось, но стабилизатор за 5 секунд нагрелся до немыслеммой температуры, и эта идея осталась на будущее 🙂
Но так как очень уж хотелось светодиоды в габариты, было принято решение ставить два стабилизатора непосредственно в цепь…
Что повлекло следующий ход работ…

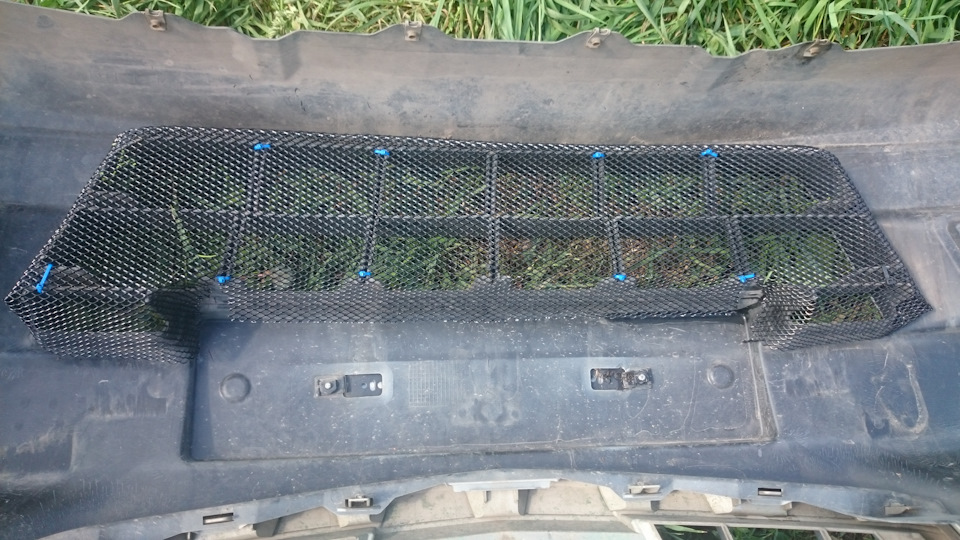

Что бы два раза одну и ту же работу не делать, пришло время промыть радиатор, и поставить сеточку!) Которая уже год как лежит))
С сеткой не каких проблем не было, она очень легко гнется, очень легко режется, даже ножом.
И да там она закреплена на синие стяжки… Ну небыло черных…)

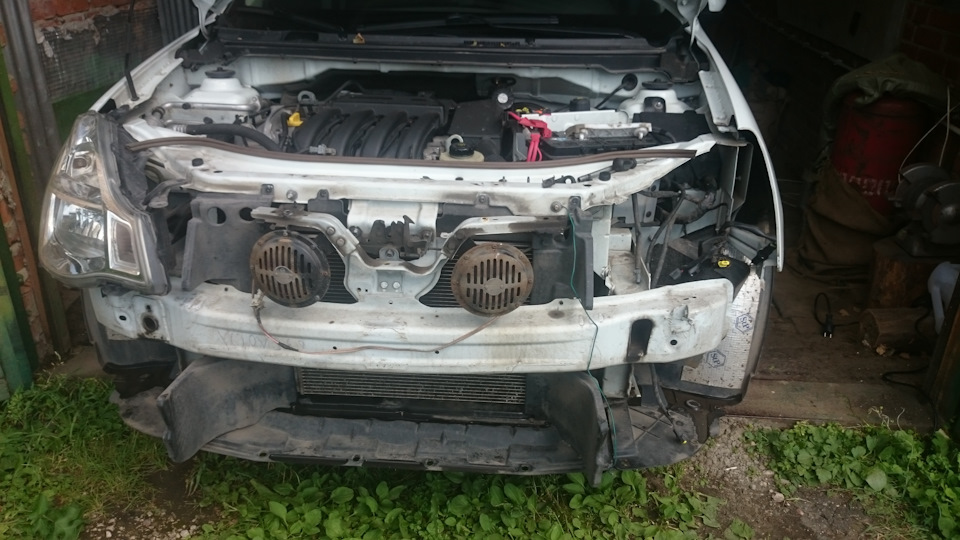

И так вернемся к основному. Бампер снимается легко, ставиться сложно))
Откручиваются винты снизу по периметру. Откручиваются два винта в подкрылках крыла. Там за подкрылком. По одному с каждой стороны. И с верху клипсы снимаем. И не забываем про противотуманки, аккуратненько его снимаем.

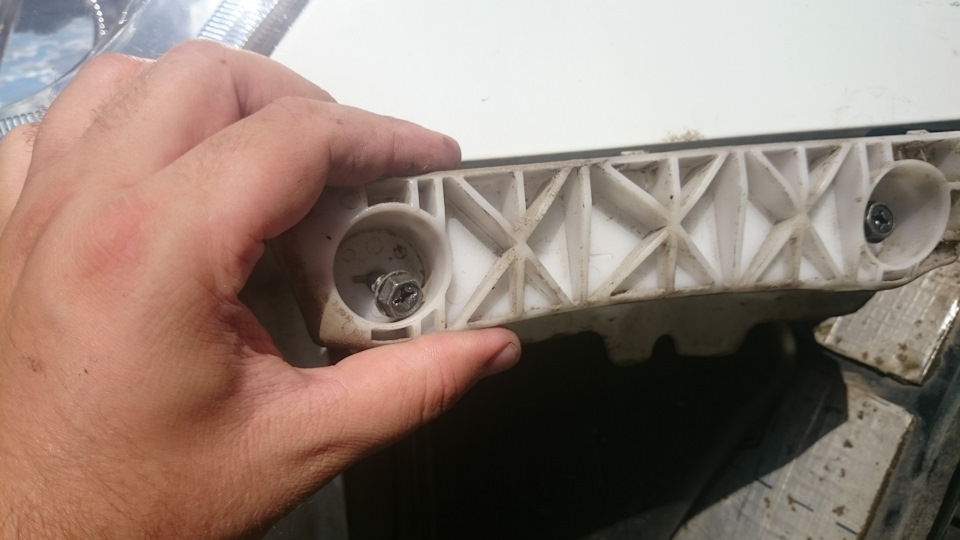

Фара же снимается вообще за 5 минут. Для этого со стороны крыла откручиваем пластиковую (держатель бампера) наверное)).
Под ним один болт держащий фару.

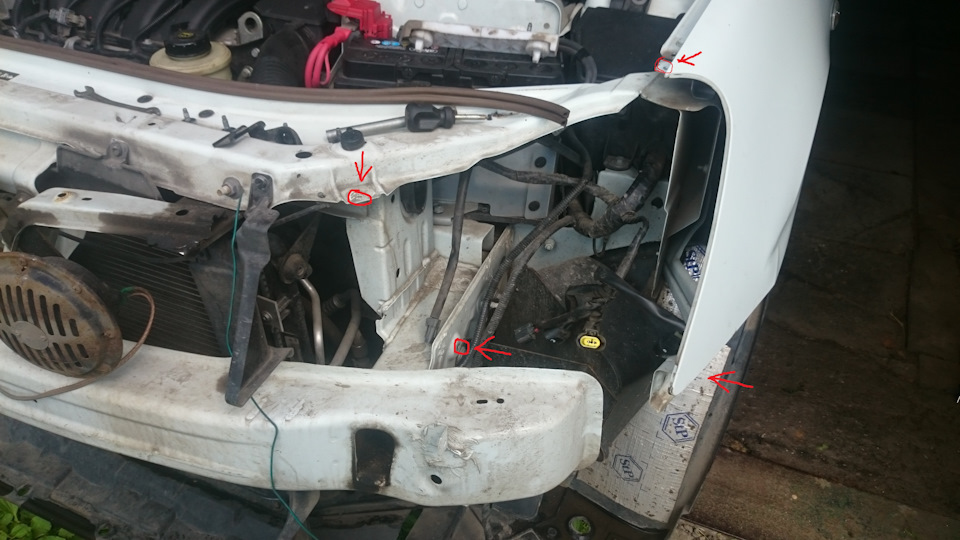

Вот картинка где указаны места крепления фары.
Снимается, ставиться фара, не каких проблем.
Получили доступ к проводке, ну нет больше вариантов кроме как резать… (
Печально, но надо.

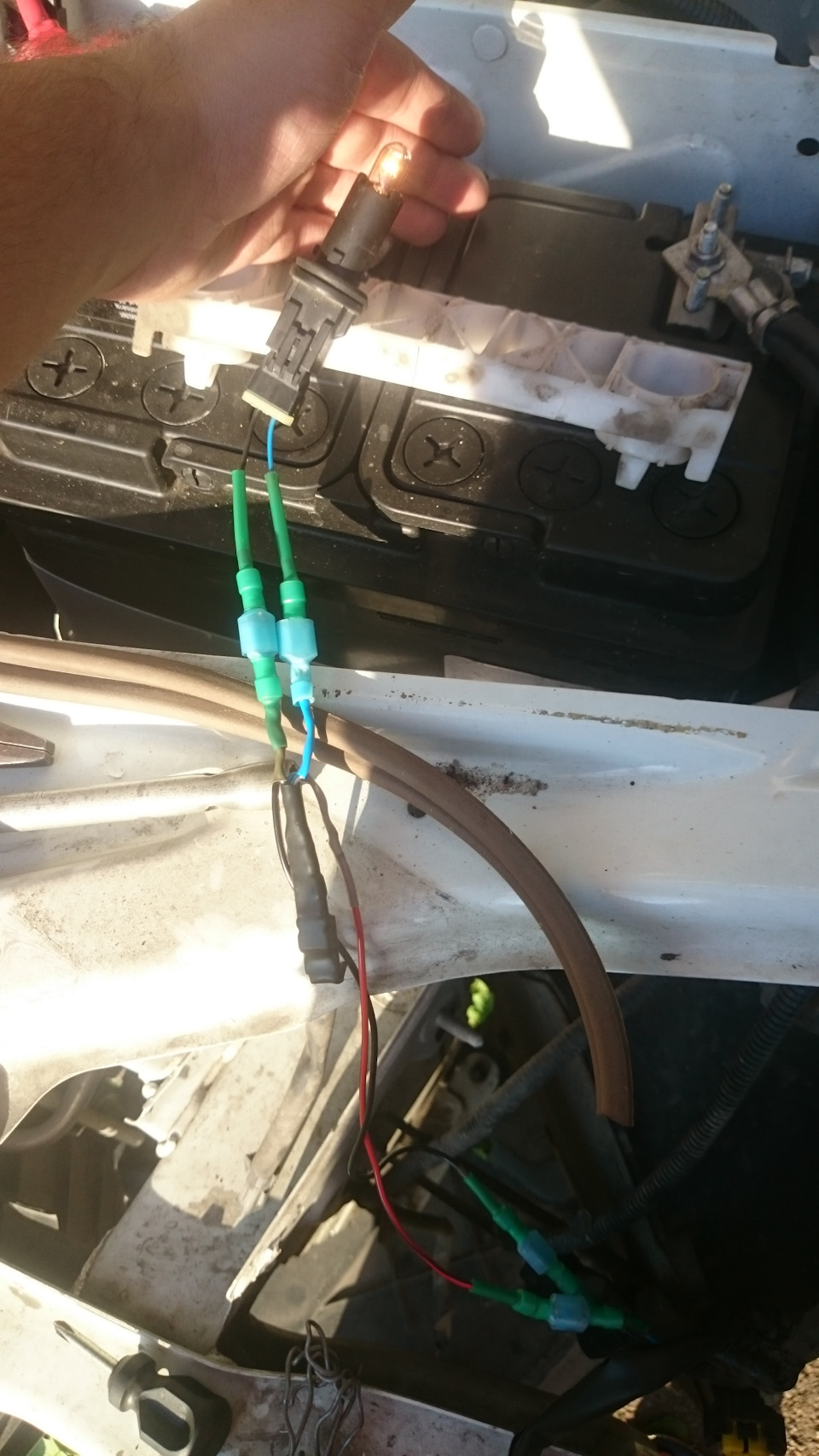

Все соединения пропаяны, на клеммы и в термоусадке. Проблем быть не должно. Так же подстраховался. Клеммы поставлены таким образом что если вдруг придется менять стабилизатор или же вообще его убрать, можно будет просто вытащить его из клемм и соединить их на прямую.
Ну а теперь самое интересное) Тесты)

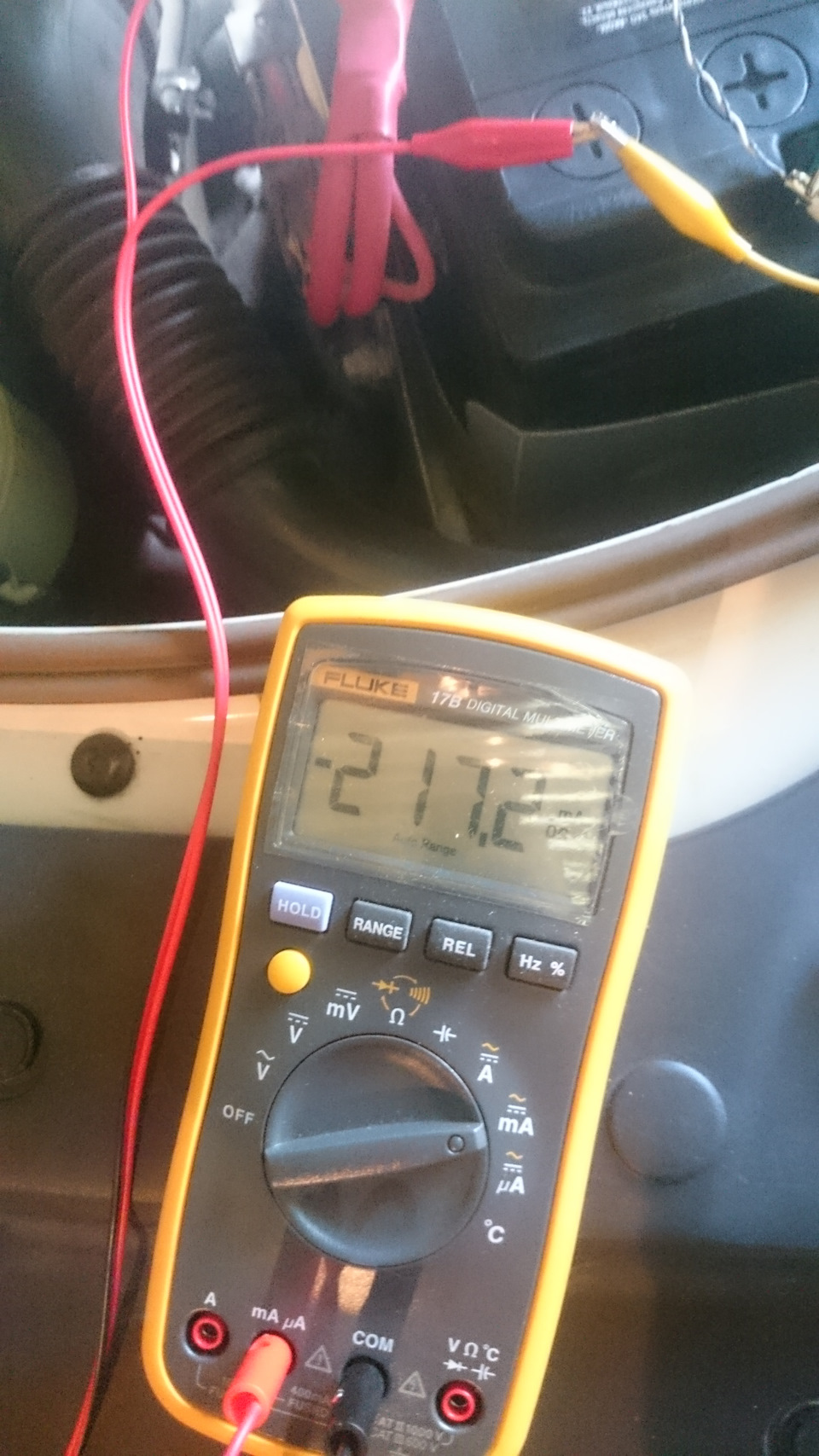

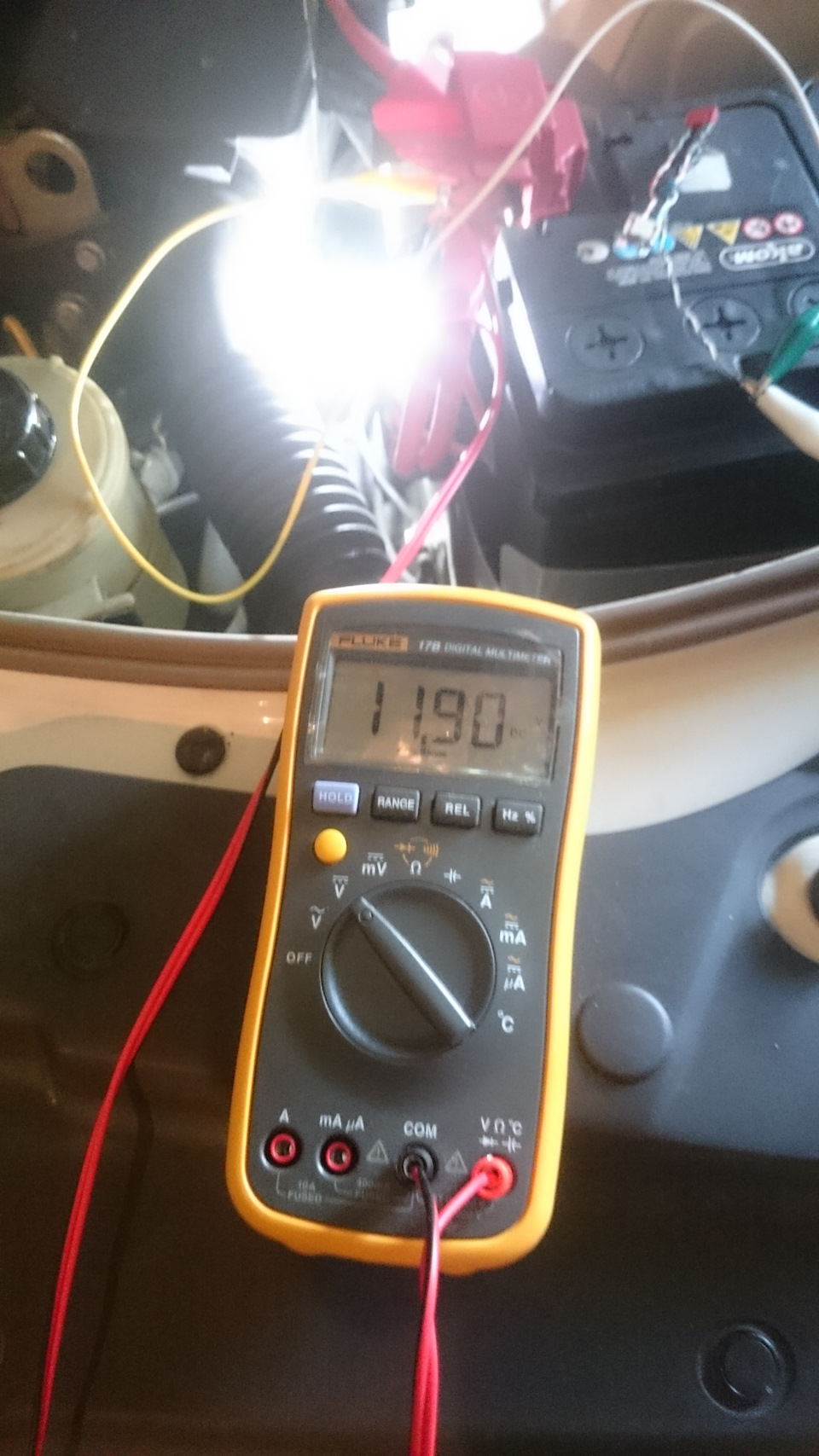

На заглушенном двигателе, цепь выдает 11,80 (214 мА) v и 13,70 (258 мА) на заведенную.
После ставим стабилизатор и получаем: на заглушенном: 9,30 (160 мА) и 11,30 (204 мА) на заведенную.
Что собственно и нужно).
Более подробно в видео.
Про тест напряжения и тока в разных режимах снято небольшое видео. Извиняюсь на некачественную картинку и подачу материала, в роле кинооператора выступал папа)) Но там все наглядно видно.
Кстати после просмотра видео, было отмечено интересное наблюдение, то что когда заводишь машину, напряжение возрастает не сразу а с задержкой в секунды 3. Что так же создает интересный эффект на диоде, после заводки через 3 секунды они становятся ярче. Незначительно но все же).
Время покажет сколько это прослужит.

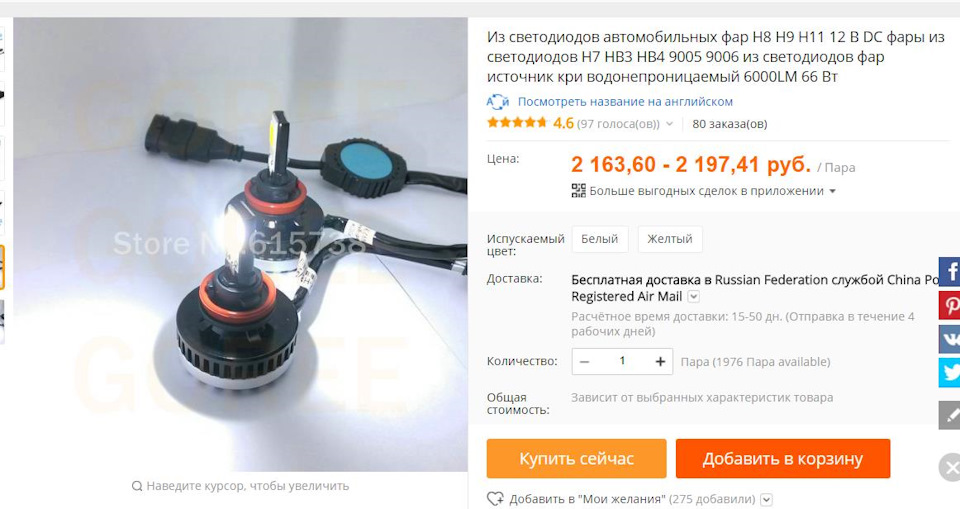

Следующий этап жду лампочки с китая в противотуманки. По отзывам, просто огонь!))
На них у меня вообще планы грандиозные!) Пока идут, собрать схему плавного розжига и затухания, так же через стабилизатор!)
стабилизатор напряжения для светодиодных габаритов и т.п.
наконец-то есть свободное время!
и я решил спаять свой первый пробный стабилизатор и провести его испытания.
достал из шкафа приобретённые пару недель назад хлорное железо, текстолит, стабилизатор 7812 (кр1428б), маркер для рисования плат, диодный мост и горсть конденсаторов.
на сайте есть несколько ребят описывающих процесс изготовления печатных плат с помощью лазерного принтора ( хозяйва 2114-ласточка геддар www.drive2.ru/cars/lada/2114/2114/geddar/, и 2114-ледстар ден-з www.drive2.ru/cars/lada/2114/2114/den-z/ ), но у меня под рукой принтора нет поэтому буду рисовать плату постаринке- маркером и руками.

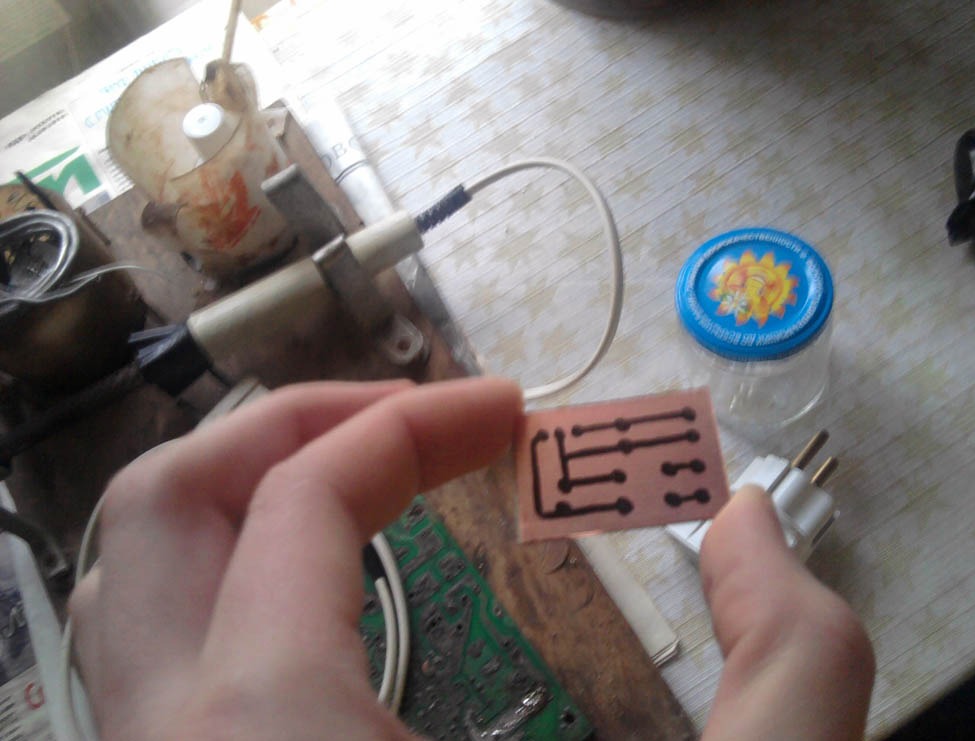

схему проектировал с помощью программы sprint layout 5.0, затем перерисовал на текстолит размером 20*35мм если с помощью принтора то на текстолит размером 20*25мм.
развёл хлорное железо в маленькой стеклянной баночке и опустил туда текстолит с рисунком, время то времени помешивал, когда медь сошла, дослал протёр ватай со спиртом (чтобы стереть маркер). просверлил отверстия, пропаял дотожки.

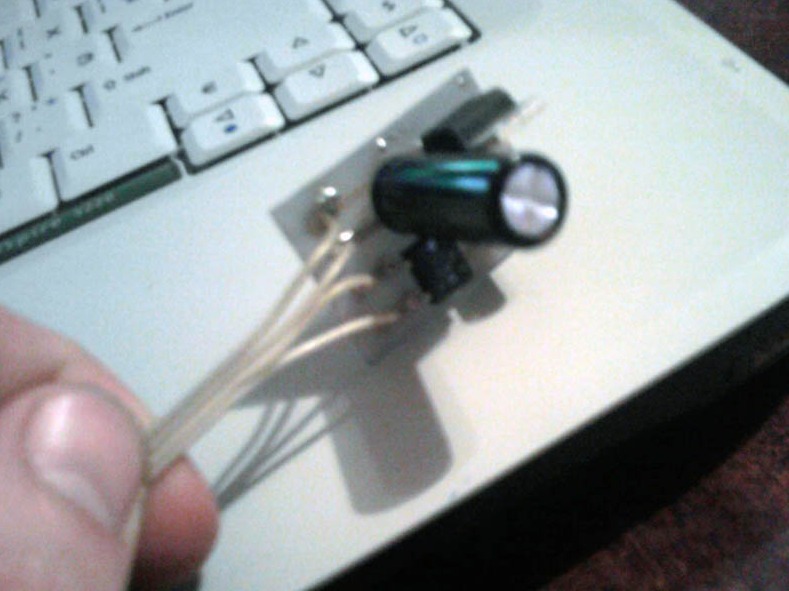

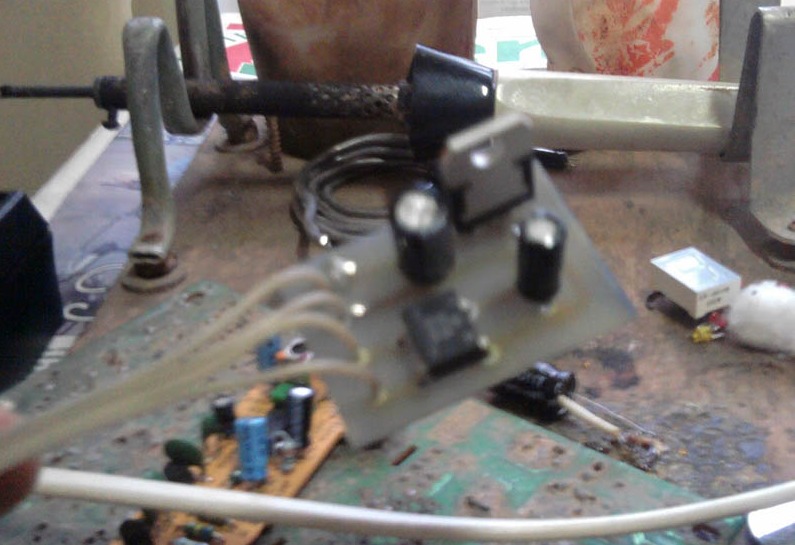

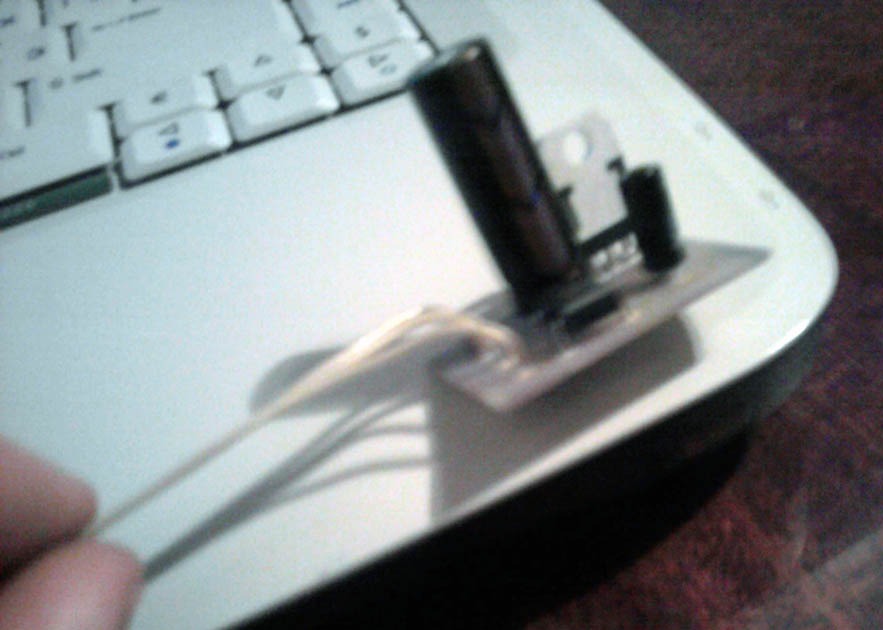

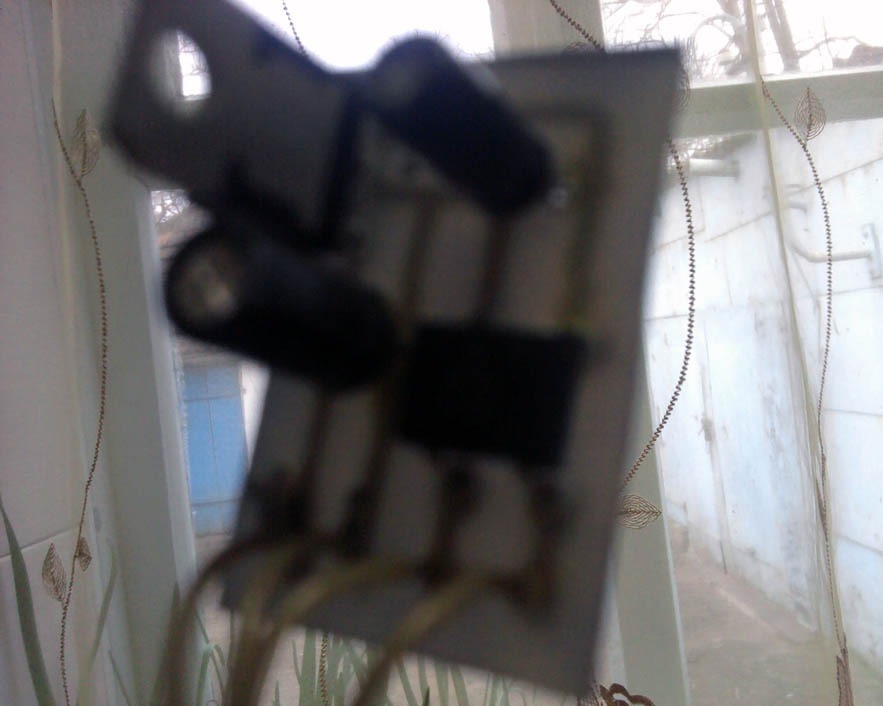

в готовую плату вставил элементы и припаял их.

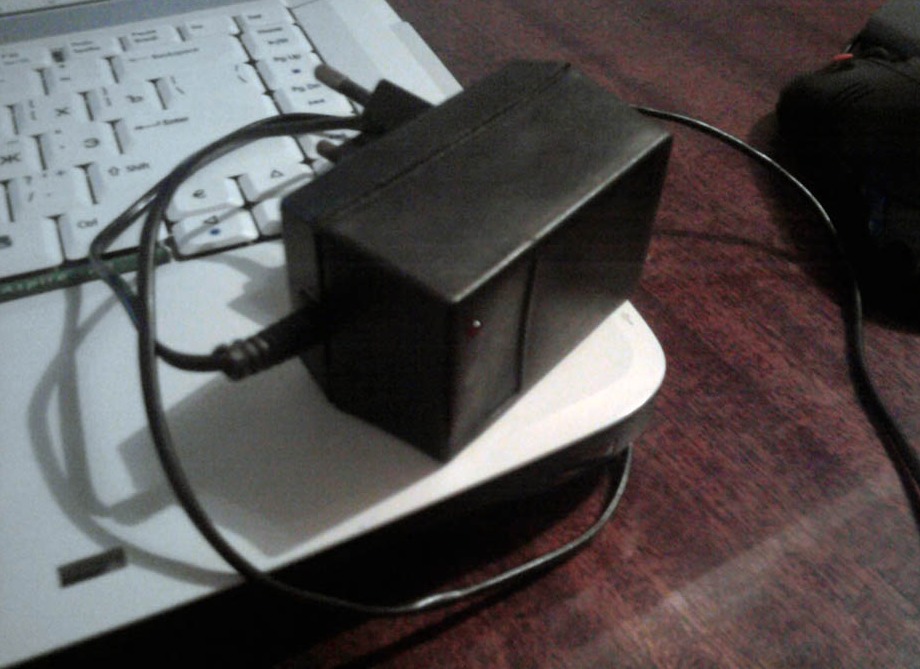

проверял работоспособность старым блоком питания от антены (+18 вольт) и о чудо работает на выходе стабилизатора +11.85 вольта это норма(+/- 0,35 вольта от 12).

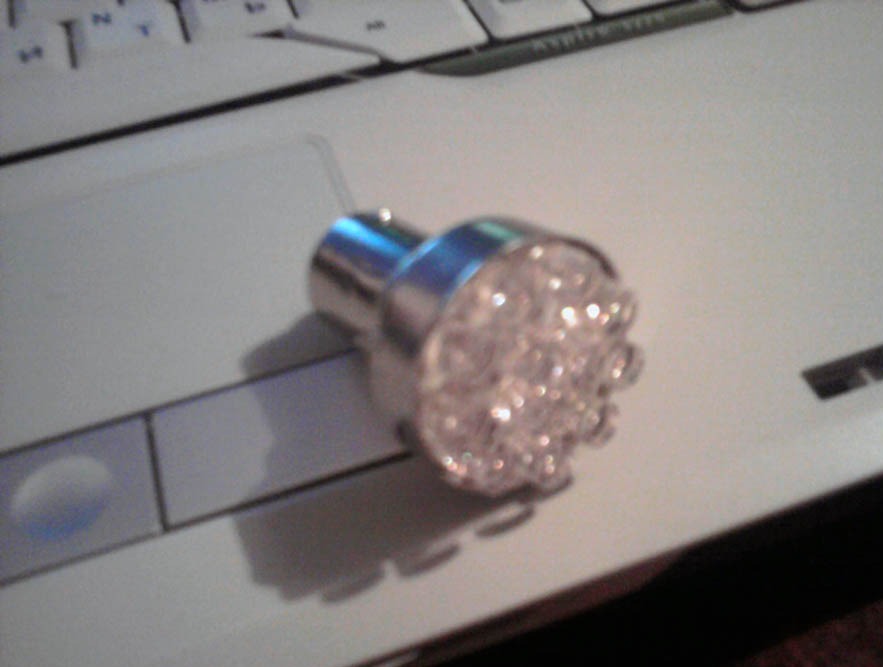

далее начал подбирать ёмкость выходного конденсатора для того чтобы габариты плавно гасли. для вот такой светодиодной лампы из 12 диодов время полного угасания составило около 6 секунд при ёмкости кондёра в 2200 микрофарат(большей ёмкости под рукой просто нет!)
если кому нужен просто стабилизатор то подойдут конденсаторы ёмкостью 2-50 микрофарад за глаза!
а диодый мост нужен только для того чтобы не заморачиваться с полярностью при подключении и чтобы от конденсатора горел только один габарит.
если вы преследуете другие цели то диодный мост ненужен!
итак мне понабобилось:
1 конденсатор 2.2 микрофарада 50вольт(входной фильтр) — стоимость примерно 2-5 руб.
1 конденсатор 2200 микрофарад 16вольт(выходной фильтр) — стоимость неизвестна думаю до 20 руб.
1 диодный мост DF08 на ток 1А и напр 800В — стоимость 7-10 руб.
1 стабилизатор кр142ен8б на ток 1,5А и напр стабилизации 12+/-0,35В — стоимость 12-15 руб.
1 кусочек текстолита 20*35мм или 20*25мм стоимость примерно 25 коп за 1 квадр сантиметр
итого стоимость самодельного стабилизатора такой схемы обой дётся примерно 27-55 руб
