Пресс клещи КВТ СТК-01 для обжима изолированных наконечников

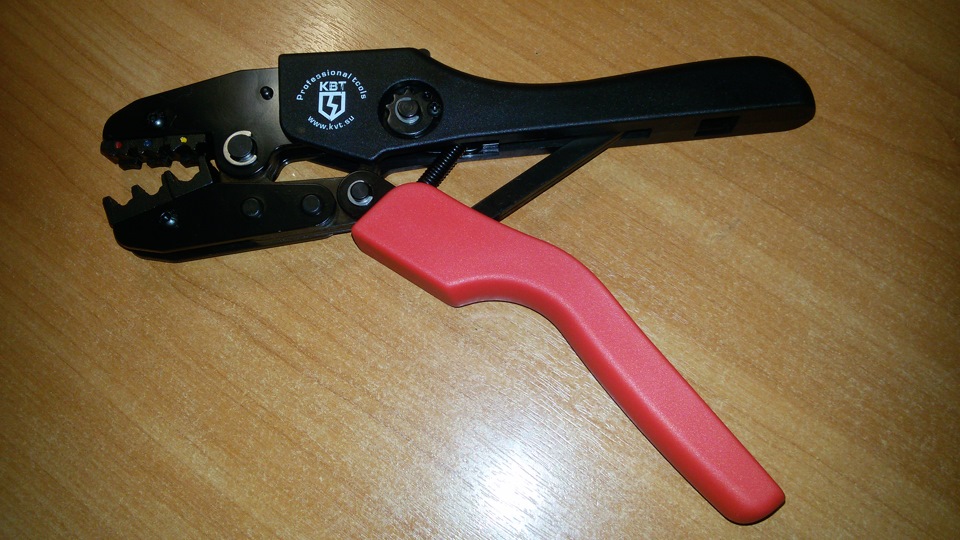

Пару недель назад купил пресс-клещи КВТ СТК-01 для обжима изолированных наконечников (0.5 — 6 кв. мм). Обычно перед покупкой стараюсь прочитать отзывы, но про КВТ СТК-01 отзывов не нашел и все таки решил приобрести, т.к. был проездом в Митино, а стоимость этого кримпера оказалась небольшая (1100 р.). Ну и фирма как я понял неплохая в целом, хотя читал, что много брака выпускают.
Серия СТК самая «младшая» у КВТ, о чем можно догадаться по цене. Дальше мне попался официальный видеролик, где сотрудник КВТ рассказывает о различиях между сериями CTB, CTA и СТК. Из этого видео я мало что понял=), но если в двух словах, то «оптимальное соотношение цены и качества». Т.е. наверно меньше цена — ниже качество. Ну и понял то, что если часто пользоваться кримпером, то для этих целей СТК не годится, т.к. одной рукой ими опрессовывать сложно. Но поскольку мне требуется обжим лишь иногда, то данный недостаток несущественный. В принципе так и есть: одной рукой даже красные наконечники у меня получается обжать, если упереться рукой на какую-нибудь поверхность.
Матрицы здесь сменные под шестигранник. Клещи имеют едва ощутимый люфт (как это слово правильно называется не знаю) в районе матриц, в общем если их «разводить» в разные стороны. В районе ручек люфт побольше и его уже можно не только почувствовать, то и увидеть. Не знаю насколько это плохо, но например Шток ПК-16 имеют намного меньший люфт, но они для неизолированных наконечников.
Храповый механизм работает без нареканий. Разблокировать их можно очень легко из любого положения. Имеется регулятор прижимного усилия (надо выкрутить крестовой отверткой винт и крутить регулятор по часовой стрелке).
В целом сделаны вроде качественно (но смущает люфт), рукоятки для меня очень удобные. Опрессовал примерно 30 наконечников, все отлично. Но сравнить не с чем, т.к. подобного инструмента у меня никогда не было. Наверно, свою цену оправдывают полностью.
Кримпер для обжима изолированных наконечников сечением 0.25-6 мм²
Эксплуатационные характеристики (лет)
Гарантийный срок хранения: 5
Гарантийный срок эксплуатации: 1
| товарные позиции | фото | арт. | Тип упаковки | Кол-во ед. в упаковке | ед. | кратность/ мин. норма отпуска | рекомендованная розничная цена ₽ |
|---|---|---|---|---|---|---|---|
| CTK-01 (КВТ) |  | 56538 | блистер | 1 | шт | 1 | 1530 |
| CTK-02 (КВТ) |  | 56539 | блистер | 1 | шт | 1 | 1530 |
| CTK-03 (КВТ) |  | 56540 | блистер | 1 | шт | 1 | 1530 |
| CTK-04 (КВТ) |  | 56541 | блистер | 1 | шт | 1 | 1530 |
| CTK-05 (КВТ) |  | 56542 | блистер | 1 | шт | 1 | 1530 |
| CTK-06 (КВТ) |  | 56543 | блистер | 1 | шт | 1 | 1530 |
| CTK-08 (КВТ) |  | 56545 | блистер | 1 | шт | 1 | 1530 |
| CTK-09 (КВТ) |  | 58773 | блистер | 1 | шт | 1 | 1530 |
| CTK-10 (КВТ) |  | 63028 | блистер | 1 | шт | 1 | 1530 |
| CTK-11 (КВТ) |  | 74851 | блистер | 1 | шт | 1 | 1530 |
| CTK-12 (КВТ) |  | 66609 | блистер | 1 | шт | 1 | 1530 |
| CTK-14 (КВТ) |  | 69970 | блистер | 1 | шт | 1 | 1530 |
| CTK-15 (КВТ) |  | 69971 | блистер | 1 | шт | 1 | 1530 |
| товарные позиции | фото | Тип инструмента | Управление | Коннекторы | Профиль обжима | Особенности конструкции | Длина инструмента, мм |
|---|---|---|---|---|---|---|---|
| CTK-01 (КВТ) | | пресс-клещи | ручной | изолированные наконечники и гильзы изолированные разъемы | овальный двухконтурный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-02 (КВТ) | | пресс-клещи | ручной | втулочные наконечники | трапециевидный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-03 (КВТ) | | пресс-клещи | ручной | втулочные наконечники | трапециевидный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-04 (КВТ) | | пресс-клещи | ручной | наконечники из листовой меди | лепестковый двухконтурный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-05 (КВТ) | | пресс-клещи | ручной | медные наконечники и гильзы | клиновидный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-06 (КВТ) | | пресс-клещи | ручной | двойные втулочные наконечники | трапециевидный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-08 (КВТ) | | пресс-клещи | ручной | коаксиальные разьемы | шестигранный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-09 (КВТ) | | пресс-клещи | ручной | изолированные наконечники и гильзы | овальный двухконтурный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-10 (КВТ) | | пресс-клещи | ручной | изолированные наконечники и гильзы изолированные разъемы заглушки КИЗ | овальный двухконтурный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-11 (КВТ) | | пресс-клещи | ручной | изолированные разъемы | овальный двухконтурный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-12 (КВТ) | | пресс-клещи | ручной | изолированные наконечники и гильзы втулочные наконечники | трапециевидный овальный двухконтурный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-14 (КВТ) | | пресс-клещи | ручной | наконечники из листовой меди | лепестковый двухконтурный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
| CTK-15 (КВТ) | | пресс-клещи | ручной | медные наконечники и гильзы наконечники из листовой меди | клиновидный | сменные матрицы возможность использования матриц МПК храповой механизм механизм разблокировки регулятор прижимного усилия | 220 |
Пресс-клещи СТВ считаются одной из лучших моделей инструмента в своем классе. Их длина 10 дюймов (около 260 мм), что позволяет без усилий осуществлять обжим любых наконечников, в том числе с желтой манжетой (сечение 4 и 6 мм²), а также неизолированных наконечников сечением до 10 мм². Качество материалов, качество изготовления, эргономика – это позволило инструменту, без преувеличения, завоевать весь мир. СТК – более компактный (длина 9 дюймов или 220 мм), экономичный, но при этом не менее надежный инструмент, также пользующийся большой популярностью у наших покупателей.
Если использовать пресс-клещи моделей СТК-01 «КВТ» или СТА-01 «КВТ», то да. Обе эти модели 9-ти дюймовые, т.е. усилия рычага для обжима крупных наконечников хватает на пределе. При большом количестве опрессовок наконечников и разъемов сечением 4-6 мм² рекомендуется использовать пресс-клещи СТВ-01 «КВТ» или набор СТВ «КВТ» с быстросменными матрицами. Пресс-клещи СТВ – 10-ти дюймовая модель, и соответственно имеет более длинные рукоятки (т.е. рычаг) и дает возможность работать двумя руками. Усилие при опрессовке наконечников с желтой манжетой пресс-клещами СТВ гораздо ниже, чем при работе другим инструментом. В любом случае, если предстоит опрессовывать большое количество наконечников с желтой манжетой, то лучше приобретать пресс-клещи с максимально длинными рукоятками.
По факту, «регулятор прижимного усилия матриц», меняет не столько само усилие сжимания матриц, а расстояние между ними. В результате отрицательной регулировки, губки с установленными матрицами расходятся так, что при закрытии инструмента между матрицами может остаться зазор, а после положительной регулировки, матрицы могут сомкнуться раньше, чем храповой механизм пройдет весь цикл опрессовки. Следует сказать, что все пресс-клещи производства «КВТ» изначально настроены на оптимальное усилие и определенный ход матриц, и регулировать ничего не нужно. Регулировка может понадобиться после продолжительного периода работы инструментом. Например, если разболтались губки инструмента и матрицы смыкаются неплотно, то регулятор нужно затянуть, если установлены новые или просто другие матрицы – регулятор, возможно, придется ослабить. Сам «регулятор прижимного усилия» представляет собой «звездочку» со знаками «+» и «-» на ней, закрепленную на корпусе инструмента в районе храповика. Чтобы отрегулировать усилие обжима, нужно открутить стопорный винт, и повернуть «звездочку» в сторону плюса, для того, чтобы увеличить усилие, или в сторону минуса, чтобы его ослабить. Регулировка происходит за счет поворота эксцентрика.
Пресс клещи для обжима автомобильных клемм.
Год назад делал проводку машины и по данному случаю искал пресс клещи для обжима автомобильных клемм.
Выбор тогда пал на ШТОК 03304. Работать с ним понравилось, но были некоторые недостатки (как я думал), поэтому перед Новым годом, когда я решил сделать подарок своим «рукастым» друзьям, и подарить им по «обжимнику», я решил посмотреть другие варианты и заодно сравнить их.
Но честно такого исходя я не ожидал!
И так у меня было три штуки пресс клещей:
ШТОК 03304 – 1113 рублей
Rexant (HT-230C/TL-236C/HT-236C) – 1150 рублей
КВТ СТК-04 – 960 рублей
И я их испытал…
Для испытания всех клещей использовал одни и те же клеммы и провода.
Сразу скажу – не все клеммы одинаковы полезны… Какие-то помягче… которые погрубее…Отсюда и качество обжима. Но думаю это тема для отдельной научной работы.
Но есть инструмент почти универсальный!
Общее описание:
ШТОК 03304
За год работы показали себя хорошим инструментом, но есть некоторые недостатки (как мне казалось):
— немного гнет клемму после обжима;
— маленький «зев» — большие клеммы входят с трудом – для некоторых клемм приходится подрезать «усы», что бы вставить.
Инструмент выглядит добротным, с резиновыми ручками. Никаких регулировок нет.
Для того что бы «разжать» клещи когда начали сжимать, с внутренней стороны ручки есть потайной «язычок».
Rexant (HT-230C/TL-236C/HT-236C)
Выглядит проще остальных испытуемых.
«Зев» самый большой! Но ручки пластиковые и в руку плохо ложатся.
Есть с внутренней стороны ручек «язычок» для «разжима».
Есть регулировка – фигурная шайба с помощью которой регулируется предельное усилие сжатие – после которого сжатие прекращается.
Именно она и сыграла злую шутку…
КВТ СТК-04
Выглядит добротно!
«Зев» средний. Ручки обрезиненные и удобные.
Угол развода ручек самый минимальный — пользоваться очень удобно!
С наружной стороны ручек «язычок» для «разжима».
Регулировка в виде фигурной шайбы – как я понял регулирует усилие на рукоятке.
По эргономике данные клещи понравились больше всего…
Но самое важное – качество обжима…
Результат неожиданный!
«Чемпион» ШТОК 03304!
Несмотря на некоторые неудобства (маленький «зев» и широкий «хват»), обжимает практически все!
И на достойном уровне!
P.S. Практически все — это потому, что не смотря на внешнюю «похожесть», клеммы могут отличаться материалом и длинной усов — опять же надо пробовать…
Второй по качеству обжима был бы Rexant (HT-230C/TL-236C/HT-236C)…
Но это тоже условно – обжимает только клеммы среднего размера – на 3,5 бала из 5… Клемма малого и большого размера – в мусор!
Был бы «ничего» если бы не предельное усилие – со временем перестал дожимать и регулировка не помогала! Все стал отправлять в мусор!
Третье место у КВТ СТК-04 – только потому, что было три участника.
На самом деле – все что он «обжал» в мусор! Даже если но фото выглядит «неплохо» — провод в клемме не держится!
ИТОГ: губки ШТОК 03304 «идеальны»! Если их вставить в ручку КВТ СТК-04 – был бы супер инструмент!
А пока – из всех трех — только ШТОК 03304.
Все дело в губках! 🙂
Сложно описать их различия — качество обработки губок мало влияет на качество обжима.
Так самые качественные на вид губки КВТ СТК-04 не дожимают до конца — если подточить выступы — думаю будет лучше.
Самое важно в профиле.И пока не попробуешь не поймешь, что берешь…
Пресс-клещи КВТ СТК-01 для опрессовки изолированных наконечников 0.5—6мм²
Пресс-клещи CTK-01 КВТ 56538 [CTK-01]
Россия
Россия
При заказе от 15 000 ₽ цена со скидкой составит 1 256,40 ₽
Скидки в интернет-магазине
Цены в магазинах Нижнего Новгорода и области могут отличаться
16 магазинов — бесплатно
послезавтра и позднее
300 ₽ или бесплатно при
заказе от 3 000 ₽ (по городу)
С этим товаром покупают
148,50 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
302,40 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
19,35 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
14,58 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
9,27 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
251,10 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
579,60 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
3,42 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
54,36 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
98,28 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
1 651,50 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
58,68 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
12,60 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
214,20 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
52,65 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
73,71 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
1 589,40 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
21,51 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
308,70 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
80,10 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
63,00 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
96,93 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
262,80 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
25,02 ₽ при заказе на сумму от 15 000 ₽
Скидки в интернет-магазине
Технические характеристики
Габариты, вес и упаковка
Технические характеристики, описание, комплект поставки и страна производства могут быть изменены производителем без предварительного уведомления. Вся информация на сайте носит исключительно ознакомительный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
Предназначены для опрессовки изолированных наконечников, гильз и разъемов с красной, синей и желтой манжетами.
Пресс-клещи предназначены для работы с наконечниками типов НКИНКИ(н), ВНКИ, НВИНИК, НШПИ, НШКИВРПИ-П, ВРПИ-М, РПИ-П(н), РПИ-М(н), ВРШИ-П(н), ВРШИ-М(н), ГСИ ГСИ(н), ГСИ-П. Пресс-клещи используются с проводами сечением 0.5/0.75/1.0/1.5/2.5/4/6 мм. Профиль обжима: овальный, двухконтурный.
Усиленная стальная конструкция с воронением и надежная механика делают данную модель отличным вариантом для долгосрочной эксплуатациию. Храповой механизм пресс-клещей обеспечивает блокировку обратного хода до завершения полного цикла опрессовки.
