Разборка термостатического картриджа смесителя HOTAAN
Сейчас многие, в том числе и сам, пользуются термосмесителями.Очень удобная штука.Но со временем он начинает хандрить.А происходит это из за окисления внутренностей самого картриджа.Можно конечно заказать новый, но можно и попробовать всё исправить самому разобрав и почистить картридж.
Для этого понадобится разводной ключ 1-й номер, сантехнический ключ-зажим, шестигранник, крестовая отвёртка, смазка(сам использовал Литол 24).См.фото.
Перекрываем воду, снизу ручки регулятора температуры воды откручиваем фиксатор картриджа(шестигранник, звёздочка тоже пойдёт).См.Фото.
С торца(крестовая отвёртка)откручиваем винт и снимаем ручку.Далее снимаем ограничительную пластину.См Фото.
Извлекает сам картридж из смесителя.Если идёт тяжело, то можно обернуть тряпкой шлицы и немного стронуть его с места с помощью разводного ключа или сантехнического зажима.У меня он был не в лучшем виде после года эксплуатации.См.Фото.
Далее аккуратно снимаем все резинки и стопорное кольцо.См.Фото.
После этого нам надо немного ослабить сам термостат, до конца не выкручивать.Если это не сделать на этом этапе разборки, то потом это сделать будет проблематично.Он не много выступает.См.Фото.
После берём разводной ключ и сантехнический зажим(можно два разводных ключа).Сверху, разводным ключом, цепляемся за выступы, а снизу за то место где была маленькая резинка и раскручиваем картридж на две половинки.См фото.
Здесь надо быть внимательным, запомнить в точности что где и как стоит.Из нижней части извлекаем сам термостат(который раньше мы ослабили), раскручиваем до конца.Не потеряйте штифтик который вставляется в термик.Опять снимаем все резинки как с нижней, так и с верхней части.Верхняя часть разбирается путём выдавливания вала с которого снимали стопор.Должно получиться деталей как на фото.См.Фото.
После демонтажа всего термика, нам понадобится не большая кострюлька, железная баночка или что то куда можно будет положить наши запчасти.Наливаем воды, чтобы полностью срывало то, что лежит в ёмкости.Берём лимонную кислоту, у меня получилось пакетик 30 гр. на 0,3 литра воды.Добавляем уксус, у меня была есенция, получилось две столовые ложки.Ставим на плиту и ждём пока закипит.Убавляем газ и добавляем ещё две чайные ложки пищевой соды(добавлять потихоньку, пойдёт реакция).Оставляем на три минуты и выключаем газ.(Результат виден на фото где лежат все причиндалы терморегулятора).Промываем, протираем немного смазываем и всё собираем в обратной последовательности.При сборке, стопорное кольцо можно поставить сразу, оно даже так удобней.Термик, который ослабляли, можно так же не сильно затянуть при сборке.Главное ни чего не пропустить и поставить всё на свои места.
P/S
Забыл сказать.Как поставите регулятор на место, не спешите ставить кольцо ограничитель(надевается на шлицы).Если у Вас такое же расположение подводки как у меня, то надо одеть ручку на шлицы и повернуть вал регулятора по часовой стрелке до упора.Должна пойти холодная вода.После понемногу прокручивая против часовой стрелки до того места, где Вас устроит выходная температура воды.Снимае ручку, ставим ограничительную шайбу так как стоит на фото.Одеваем ручку, затягиваем винт, пользуемся.
Надеюсь не сильно Вас утомил.Но может кому и поможет в решении этого вопроса.Всем добра.
Как разобрать смеситель hansgrohe с термостатом
как разобрать смеситель hansgrohe
Замена переключателя в смесителе Hansgrohe
В видео рассказывается как разбирается смеситель Grohe и возможная причина течи из под ручки регулировки смесителя.
Как разобрать душевую панель и почистить термостат
Добрый день!
Прошу совета.
Душевая панель Hansgrohe Raindance S, 27005.
Термостат перестал держать температуру.
Решил разобрать душевую панель и по возможности почистить термостат.
Покачайте ключом, потом откручивайте смелее. А есть необходимость снимать панель?
Не получается даже покачать, как будто приклеено. Но буду пробовать.
А как можно добраться до термостата без снятия панели (он на схеме сверху ). Может есть другой вариант, а я что-то не так делаю?
Резьба мелкая, детали «присохли».
Как минимум снять ручку и кожух от верхней детали ).
Найти инструкцию по сборке. Будет понятно как разобрать.
То, что не латунное на верхнем отверстии и торчит из-под кожуха, должно выдергиваться наружу, обнажив картридж. Отверните шестигранник сначала, снимите деталь с насечками. Там все будет! )
что-то подобное должны увидеть.
как разобрать смеситель hansgrohe с термостатом
Видео инструкция по самостоятельной замене термоэлемента в термостате GROHE
Ремонт термостатического смесителя. Чистка термостата.
Обслуживание термостатических смесителей Hansgrohe Ecostat Comfort.
Как заменить картридж в термостате замена термостатического картриджа 47439000 GROHE видеоинструкция
Ремонт крана с термостатом.
Видео инструкция по самостоятельной замене термоэлемента в термостате GROHE
Замена переключателя в смесителе Hansgrohe
Ремонт термостатического смесителя средством для мытья полов.
Смеситель Hansgrohe в разборке.
Фото сантехники, новое в сантехнических приборах, технологические новинки. Интересное в сантехнике.
Последний раз редактировалось Эак 02 фев 2010, 19:40, всего редактировалось 9 раз.
Работайте, работайте — а понимание придёт потом.
Винт кстати из никелированной латуни
Картридж разбирается целиком,но я не стал
его разбирать-аппатия началась.
Работайте, работайте — а понимание придёт потом.
Теперь самое интересное-это гибкие подводки.
Помните как в Гроэ-вставлялись и выкручивались.
Здесь же нет резьбы внутри смесителя для подводок.
Поэтому они вставляются и вынимаются за счёт фиксатора.
Посмотрите внимательно.
Вытащить их снизу корпуса смесителя не удастся,
только сверху смесителя они вынимаются.
Работайте, работайте — а понимание придёт потом.

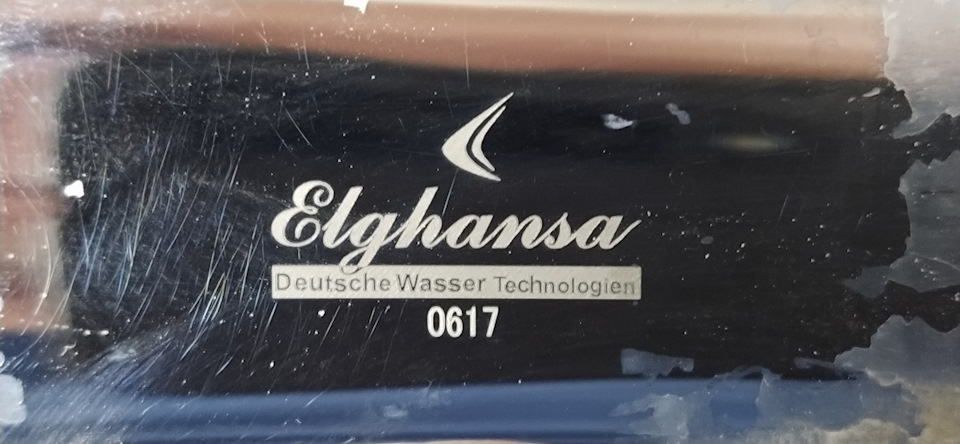

Разборка термостатного смесителя Elghansa TERMO 6500857. Ну и сборка конечно.
Если смотреть поверхностно, то сантехнический смеситель никакого отношения к автомобилям не имеет. Но если обратить внимание, что смеситель термостатный и работает, собственно, по тому же принципу, что и термостат в системе охлаждения двигателя, то всё встает на свои места.
Да и регистрироваться в специальных сантехнических форумах мне лениво, чтобы оставить информацию в интернете, которой я не смог найти, и которая, возможно, кому-нибудь пригодится.
Предыстория: с месяц назад начал у меня выделываться смеситель вышеобозначенный, занижая температуру воды на выходе.
А тут самоизоляция подоспела. В сети информации по конкретно этому смесителю не нашел, посмотрел, как сделано у других и принялся за свой.
Собственно.
Перекрыть воду.
Тонкой отверткой поддеть крышку ручки регулировки температуры.
Шестигранником на 2,5 открутить винт крепления ручки, снять ручку.
Снять с шлицов корпуса стопор регулировки температуры.
Ключом на 19 открутить картридж регулятора.
Картридж меня опечалил. Голимая пластмасса. Латунные мне как-то больше греют душу.

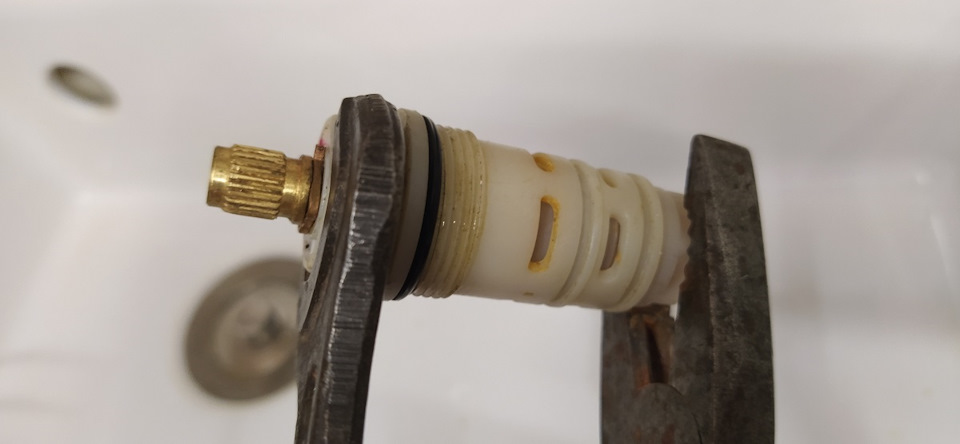

Картридж раскручивается всё тем же ключом на 19 сверху и на 18 снизу. За ключом на 18 мне до машины было лениво идти, воспользовался плоскогубцами.
Кстати, на картинке отсутствуют два уплотнительных кольца, которые стоят в проточках корпуса (я их снял до снимка).

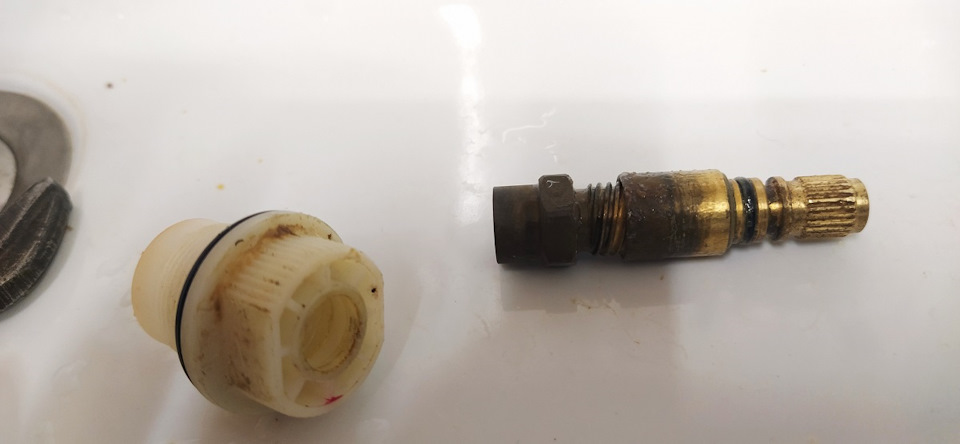

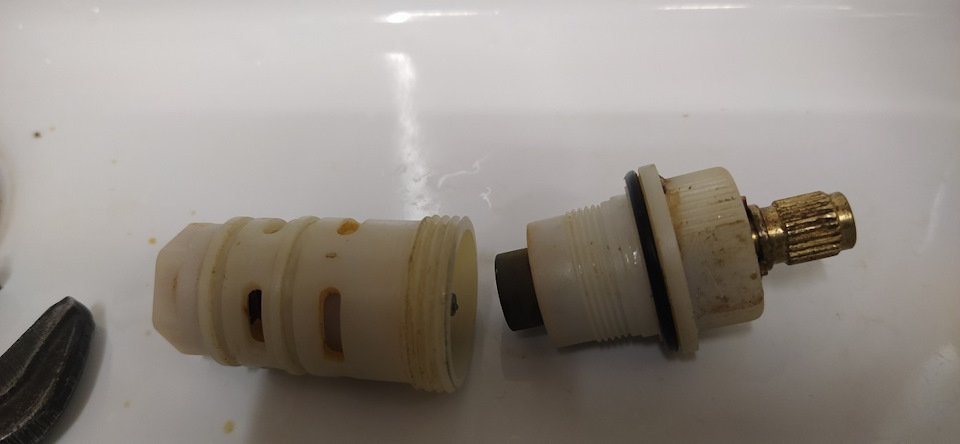

Имеем две части корпуса картриджа.
Условно верхнюю с штоком регулировки и условно нижнюю с пружиной и термостатом с установленным на нём клапаном для регулировки подачи воды.

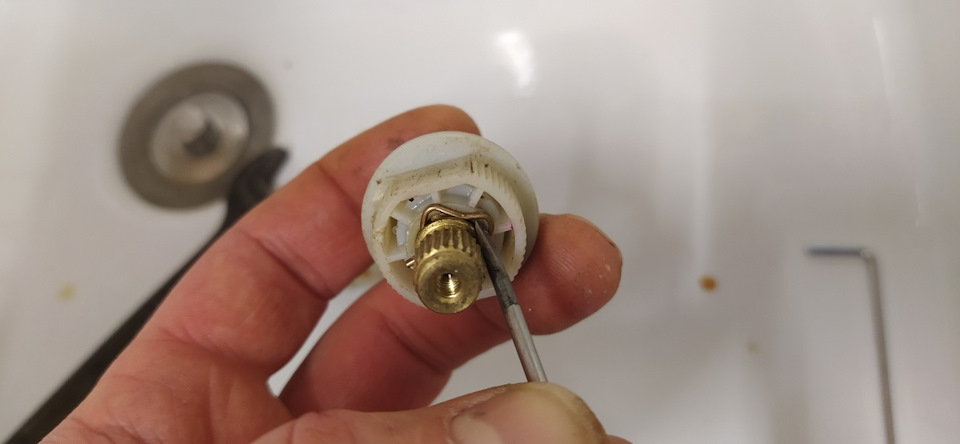

Верхнюю, если хочется, можно дополнительно разобрать на составляющие, сняв стопор на оси.
Короче, всё разобрал, посмотрел. Всё достаточно чистое. Протер, смазал (силиконовой смазкой ПМС-200 или в магазинах сантехники можно купить специализированную смазку), собрал обратно.
После установки картриджа необходима регулировка температуры. Включить воду, регулятором выставить температуру воды около 38 градусов. После этого поставить стопор вот таким образом.
Поставить на место ручку регулировки, совместив метку на корпусе смесителя и метку 38 на ручке.
Всё.
В чем была проблема, так и не понял. Сеток, которые могли бы забиться, на корпусе картриджа нет, на входе в смеситель тоже нет. Единственные сетки — грязевики на входе перед счетчиками воды, но они чистые.
Как разобрать смеситель Hansgrohe: ход работ, рекомендации специалистов
Знакомство с сантехникой
Тем, кто не знает, как разобрать смеситель Hansgrohe, стоит сначала ознакомиться с устройством крана. Данный производитель выпускает однорычажные смесители для ванны двух видов:
Что вам понадобится?
Перед тем как разобрать смеситель Hansgrohe, обзаведитесь следующими инструментами:
Как разобрать кран Hansgrohe шарового типа? С чего нужно начать?
В первую очередь перекройте подачу воды. Далее аккуратно извлекается декоративная заглушка. После этого с помощью отвертки выкручивают винт, который используется для фиксации в конструкции поворотного регулятора. Данным винтом соединяется запорный шток с рукояткой.
Второй шаг
Завершающий этап
После замены шарика и прокладки сантехнику можно собирать. Делайте это в обратном порядке. Когда конструкция будет собрана, включите подачу воды и проверьте качество работы. Может быть так, что проблемными окажутся не запирающий элемент и уплотнительные кольца, а скопление в сантехническом устройстве мусора и известковых солей. Если причина только в этом, то можно ограничиться только демонтажом корпуса с дальнейшей обработкой крана определенным чистящим средством. Следует знать, что латунь, медь и сталь нужно чистить разными средствами.
Как починить сантехнику с картриджем?
Как утверждают специалисты, картриджи в однорычажных кранах ремонту не подлежат. Владельцы их просто заменяют новыми. Преимущество сантехники данного типа заключается в том, что из строя она выходит очень редко.
Если вы собрались разобрать кран, то сначала перекройте водоснабжение. Затем снимите декоративную заглушку, которая расположена спереди на корпусе. Под ней будет винт, который нужно выкрутить. После снимите ручку. На данном этапе нужно быть аккуратным. Дело в том, что для изготовления смесителей преимущественно используются дешевые сплавы, а потому, чтобы конструкция осталась целой, не прилагайте силу. Рычаг поддастся легче, если его в течение нескольких минут поливать горячей водой. Затем снимите декоративную юбку и открутите прижимную гайку. Когда вы доберетесь до картриджа, проверьте его состояние. Если неисправен именно он, то демонтируйте его, почистите посадочное место от ржавчины и отложений и поставьте на его место новый. Теперь остается в обратном порядке сантехнику собрать.
Что посоветуют специалисты?
Как разобрать смеситель Grohe: инструкция
Знакомство с сантехническим прибором
Прежде чем интересоваться, как разобрать смеситель Grohe, желательно ознакомиться с его устройством и вариациями. Следует отметить, что краны от немецкого производителя выгодно отличаются ультрамодным дизайном.
Модельный ряд сантехнической продукции данного бренда представляет собой краны, использующие как один рычаг, так и несколько вентилей. Однорычажные смесители приводят в действие посредством рычага. В результате его вращения изменяет положение внутреннего запирающего механизма.
Поскольку компания-изготовитель выпускает краны, которые могут функционировать совместно с другими сантехническими устройствами, смесители могут иметь различные способы монтажа. Например, краны с одним рычагом имеют различную высоту излива, предусмотрена и настенная установка. Ванные комнаты можно оснастить аксессуарами, предусматривающими скрытую или наружную установку, с напольными изливами или смесителями, расположенными отдельно от ванной.
Благодаря надежности и простой конструкции однорычажные смесители на рынке сантехнической продукции самые популярные и востребованные. Производитель разрабатывает каждый вид сантехнического приспособления в соответствии с качественными стандартами, чтобы его эксплуатационный ресурс максимально увеличить и у владельцев не возникало потребности производить замену вышедших из строя деталей.
О двухвентильных кранах
Двухвентильные смесители могут иметь керамический клапан или резиновую прокладку. Стоит признать, что последние ломаются чаще, однако починить их можно собственноручно. Чтобы продлить эксплуатационный ресурс смесителя с двумя вентилями и резиновой прокладкой, достаточно сменить износившуюся деталь. Система, оснащенная клапаном из керамики, прослужит гораздо дольше. Более того, она обладает стойкостью к большой температуре.
Минус смесителя с клапаном заключается в том, что он очень чувствительный к качеству воды. По словам владельцев таких кранов, сантехнические приборы могут засоряться мелкими частицами песка и ржавчины, а также нерастворимыми примесями. В итоге мусор скапливается между частями клапана, в результате чего тот выходит из строя. Примечательно, что в таком случае дешевле будет купить новый кран.
В каких случаях производить разборку устройства?
О том, что сантехнический прибор нуждается в ремонте, свидетельствуют следующие признаки:
Из-за чего кран приходит в негодность?
Несмотря на то что конструкции двухвентильных и однорычажных смесителей отличаются, ломаются они в таких случаях:
Чтобы абразивные частицы не попадали в смеситель, специалисты советуют оснастить систему водопроводными фильтрами, отверстия которых не превышают 100 кмк.
Об используемых инструментах и материалах
Перед тем как разобрать смеситель «Грое», побеспокойтесь, чтобы у вас под рукой были нужные инструменты. В целом вам не обойтись без следующего:
Когда необходимые инструменты будут подготовлены, можно приступать к выполнению работ. Подробнее о том, как разобрать кухонный смеситель Grohe и кран, используемый в ванной комнате, далее.
В чем особенность сантехнической системы?
Примечательно, что кран данного бренда оснащен гибкими подводками воды, которые соединены не посредством резьбы, как в другом смесителе. Как разобрать кухонный смеситель Grohe или сантехническое устройство для ванной в таком случае? Стоит признать, что путем вращения подводки извлечь не получится. Причина в том, что они зафиксированы в кране изнутри.
Как разобрать смеситель Grohe для ванной? С чего нужно начать?
Если вы не знаете, как разобрать двухвентильный смеситель Grohe, четко придерживайтесь следующего алгоритма действий.
Сначала перекройте подачу воды. Далее нужно добраться до кран-буксы. Для этого аккуратно снимите заглушки, которые расположены спереди вентилей. Когда заглушки будут демонтированы, открутите фиксирующий винт.
Может быть так, что на данном этапе у вас возникнут трудности. Дело в том, что резьба винта может не поддаваться. В таком случае воспользуйтесь средством WD-40. Оросите им детали в местах соединения и оставьте на час.
Судя по отзывам, в редких случаях некоторые домашние умельцы при откручивании винта используют портативную горелку. В результате расширения и остывания материалов их сцепление разрушается, и выкручивать винт будет намного легче. Следует обратить внимание, что использовать портативную горелку нужно очень осторожно. В противном случае вы можете расплавить резиновые прокладки, расположенные внутри крана, а также испортить сантехническое устройство снаружи.
Извлечение кран-буксы
О разборке душевой лейки
Судя по потребительским отзывам, лейка смесителя может течь. Нередко внутренняя часть переключателя забивается ржавчиной или другими загрязнениями. Может быть так, что неисправность вызвана смещением уплотнительных резинок, которые в итоге оказываются на резьбовом соединении. Также причиной может быть проблемная золотниковая прокладка.
Если вы новичок и не знаете, как разобрать смеситель Grohe, открутите шланг, который соединен с душевой лейкой. В месте, в котором эти элементы соединены, вы увидите металлическую муфту, оснащенной резьбой. Внутри муфты отведено место для обратного клапана. Выкрутите его с помощью остроконечных плоскогубцев. В ранних моделях кранов обратный клапан можно просто вытянуть.
Делайте все осторожно, поскольку для изготовления данного элемента используется пластик. Когда вы достанете клапан, то увидите отверстие. Вставьте в него 5-миллиметровый шестигранник. Это нужно сделать, чтобы переключатель перестал вращаться. Если нужного шестигранного ключа под рукой не оказалось, воспользуйтесь обычной плоской отверткой.
Теперь рычаг, посредством которого переключается душ-излив прокрутите против часовой стрелки и извлеките из конструкции. Судя по отзывам, на данном этапе никаких трудностей не возникает. Переключающий рычаг извлекается легко, физических усилий прикладывать не придется. После выполнения этих действий извлеките освободившийся шток, а затем приступайте к другим элементам системы.
Теперь вы можете шестигранным ключом на 12 мм выкручивать переключатель. Золотниковую прокладку можно достать с помощью обычной отвертки или шила. Когда разборка смесителя будет окончена, осмотрите устройство. Вероятнее всего, вам придется заменить прокладки и уплотнительные кольца. После ремонтных работ соберите кран в обратном порядке. Прежде, чем это сделать, уплотнители тщательно смажьте. Для этой цели идеально подойдет силиконовая смазка.
Как разобрать смеситель Grohe для кухни? Первый шаг
Перед тем как разобрать кран Grohe, перекройте подачу холодной и горячей воды. Далее разборку осуществляют в несколько этапов. Когда подача будет перекрыта, на регулирующем напор воды рычаге уберите заглушку. Она используется в качестве указателя для горячей и холодной воды. Под данной заглушкой отведено место для стопорного винта. Чтобы его открутить, воспользуйтесь крестовой отверткой.
Извлеките картридж
Чтобы это сделать, нужно сначала выкрутить два болта. С их помощью картридж фиксируется в устройстве. Когда вы его достанете, то увидите проставку, которую нужно будет вытолкнуть. Для этой цели просуньте отвертку с обратной стороны и несильно надавите.
Завершающий этап
Шланги, через которые подается вода в устройство, снимают в последнюю очередь. Ввиду того, что подсоединены они не так, как в других моделях смесителях, выкрутить эти шланги не получится. По этой причине их демонтажем нужно заниматься в конце.
Прежде чем убрать шланги, избавьте конструкцию от уплотнительных колец, а после – пластиковых фиксаторов. После выполнения этих действий вынимайте из корпуса крана шланги для подачи воды. Теперь кухонный смеситель считается полностью разобранным, и вы можете заниматься его ремонтом или производить замену деталей, которые износились.
Таким же образом можно разобрать смеситель Grohe Costa l. В целом нужно сначала перекрыть подачу воды, а затем добраться к картриджу или к кран-буксам (в зависимости от модификации).
Что посоветуют специалисты?
Бесспорно, целесообразнее будет предотвратить поломку крана, чем тратить время и деньги на его ремонт. Поэтому, выбирая смеситель, отдавайте предпочтение тем моделям, для изготовления которых используются тяжелые металлы. Сантехническое устройство, выполненное из более легкого материала, скорее всего, в скором будущем выйдет из строя.
Судя по многочисленным потребительским отзывам, низкий эксплуатационный ресурс присущ кранам с плексигласовой ручкой. В ванную комнату также рекомендуется ставить смеситель, не имеющий деталей из пластика. Будет лучше всего сделать выбор в пользу металлических смесителей.
Что делать, если подтекает картридж?
Судя по отзывам владельцев, данный элемент нередко подтекает. Если вы заметили, что вода начала просачиваться, разберите сантехнический агрегат. Может быть, что причина неисправности заключается в фиксирующей сверху картридж латунной гайке, которая слишком пережата. Попробуйте ее немного ослабить.
Если эта мера не помогла и вода по-прежнему сочится, то значит неисправность в самом картридже. Будет проще его заменить. Может быть так, что и с новым картриджем сантехника течет. Значит, проблемным является именно смеситель. Не исключено, что в результате длительного использования на седлах крана образовались микрораковины. Проблема решается путем замены смесителя.
Примечательно, что картридж может оказаться в рабочем состоянии. В случае с небольшой протечкой достаточно будет отрегулировать металлокерамические пластинки, которые зажимает фиксирующий винт. Нелишним будет сменить седло картриджа, которое, вероятнее всего, окажется протертым из-за длительной эксплуатации.
В заключение
Как утверждают специалисты, сантехническая продукция Grohe имеет отличное качество и высокую надежность, благодаря чему ремонтировать эти краны приходится достаточно редко. Вышедшее из строя в результате неправильной эксплуатации или плохого качества воды в трубах изделие можно починить самостоятельно и оперативно произвести его ремонт.

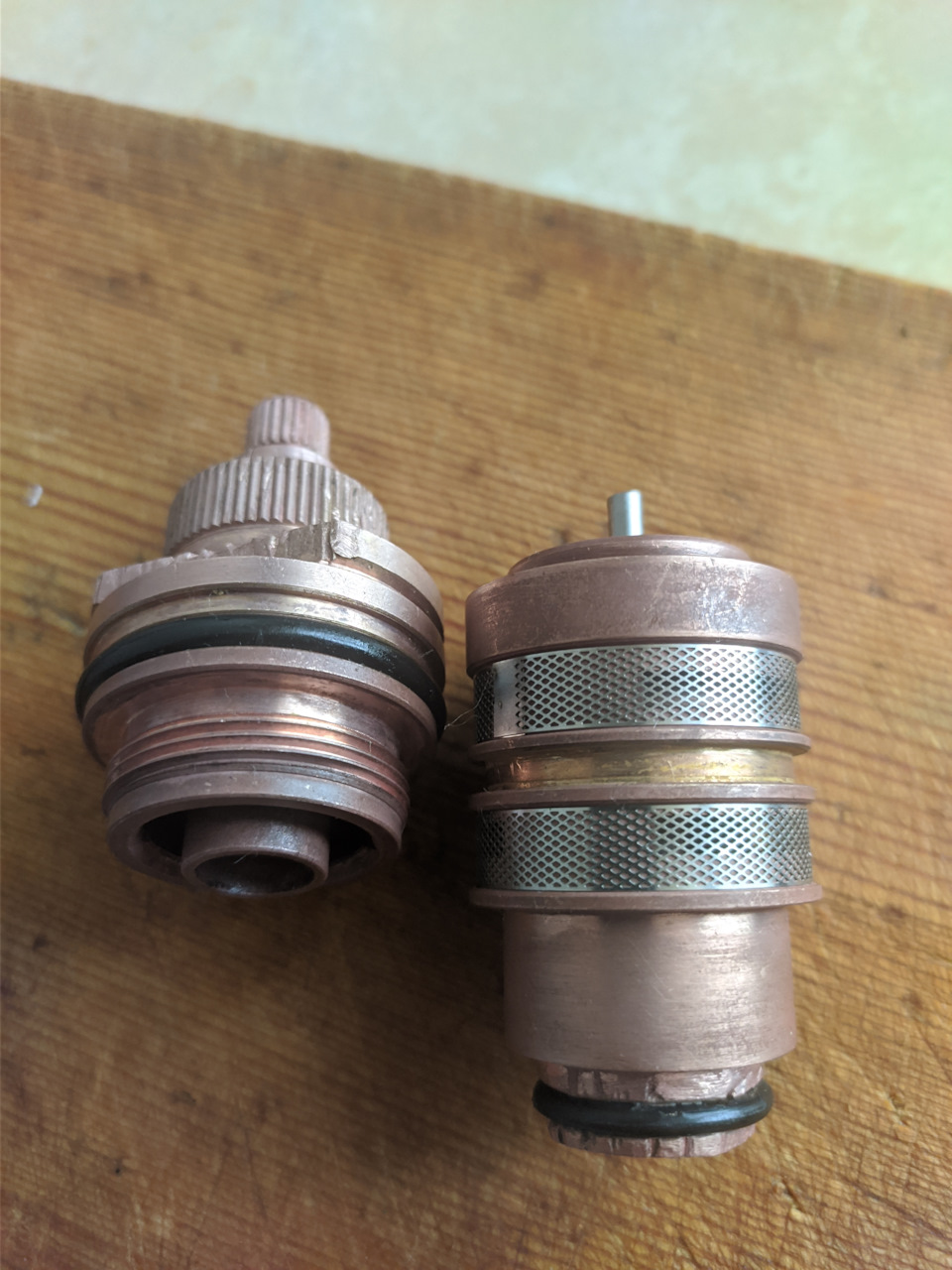

Как почистить термостат
На взгляд обывателя, термостат — сложный и чувствительный прибор, который невозможно почистить, не будучи матерым «сантехником 6 разряда».
Естественно, это не так. Мы решили сфотографировать и описать процесс разборки и очистки термостата, простоявшего около 9 месяцев в районе Комендантского проспекта. Из-за строительства нового жилья часто отключают воду, после чего из крана подолгу течёт что-то желтое. И хотя сам термостат работал нормально, грязи внутри не могло не быть.
Горизонтальные грязевики стоят, это хорошо:
0. Перед работами воду надо перекрыть обязательно!
1. Сначала снимаем ручку термостата.
Снимаем маленькую крышку с торца, выкручиваем винт и снимаем ручку и стопорное кольцо. В комплект к нашему термостату идет ключ:
Им мы выкручиваем винт, крепящий термостатический блок снизу.
Винт очень маленький, важно не потерять его.
Возможно, потребуется легкое усилие.
Да, грязью подзарос.
3. Отчищаем налет старой зубной щёткой.
Простой водой, без замачивания.
4. Аккуратно вставляем блок обратно и вкручиваем винт.
Отверстие в корпусе должно совпасть с резьбовым отверстием под винт. Резиновые кольца желательно смазать сантехническим вазелином или подобной смазкой.
Мы сняли термостат со стены перед работой, но это не обязательно, просто так удобнее фотографировать.
Теперь надо поставить ручку так, чтобы температура воды соответствовала заданной.
На каждом термостатическом блоке стоят метки заводской градуировки. Совмещаем метку на штоке с меткой на корпусе, поворачивая шток с насечкой. Такое положение соответствует примерно 38°С.
6. Одеваем стопорное кольцо так, чтобы метка на кольце была видна при пользовании термостатом.
7. Одеваем рукоятку.
Упор внутри ручки (при ненажатой кнопке) должен быть впритык к упору на кольце. Такое положение рукоятки соответствует 38°С.
8. Закручиваем винт, крепящий рукоятку, и вставляем заглушку.
В случае сомнений, прибегайте к схеме сборки термостата:
Теперь понятно, что 6 разряд здесь не нужен, действия довольно несложные. Даже если сами не решитесь чистить, то сможете проконтролировать действия сантехника. Удачи!
