Точильный станок как бритва

Станок “Луч”

Описание

Параметры станка “Луч”
— длина основания 240 мм
— вес основания 4 кг
— длина станка с губками 300 мм
— длина штанги для зажима абразивов 660 мм (подходит для абразивов длиной до 200 мм)
— ширина станка 235 мм
— угол скоса губок 10 градусов на сторону
— максимальный угол заточки не ограничен
— максимальная длина клинка для заточки 300 мм
– допуск по углу поворотного механизма – 0,2 градуса.

Комплектация:
— Станок с системой изменения угла “сайлифт” и повор. мех. “Грань 5.1Л”
— Горизонтальная штанга с универсальными зажимами, подпружиненными упорами и площадкой под угломер
— три усиленные зажимные губки
— шестигранный ключ

Параметры зажимных губок:
— длина 90 мм
— ширина 20 мм
— высота 20 мм
— паз 5 мм
— скос губок 10 градусов на сторону
— материал Д16Т

Параметры планки:
— длина 170 мм
— высота 20 мм
— глубина 12 мм
— длина паза для для продольного перемещения губок 55 мм
– расстояние между центрами разведенных крайних губок 155 мм
– расстояние между центрами сведенных крайних губок (с центральной губкой) 60 мм
– расстояние между центрами сведенных крайних губок (без центральной губки) 60 мм
— материал Д16Т

Описание системы настройки угла “Сайлифт”:
На двух вертикальных стальных закаленных штангах скользит на линейных подшипниках каретка. Каретка перемещается вверх и вниз вращением винтов слева и справа, которые находятся на одном валу с зубчатыми колесами.
Зубчатые колеса работают в паре с двумя зубчатыми ремнями.
Каретка снабжена фиксатором, который предотвращает свободное перемещение каретки во время заточки ножа.
На каретке установлен узел скольжения “Вилка” для направляющей штанги с диаметром 8мм.

В станке САЙЛИФТ используются зубчатые ремни GT2 (резиновые со стеклонитью PU with glassfiber) шириной 6мм.
Эти ремни используются в 3D принтерах и мелких ЧПУ станках.
В 3D-принтерах такие ремни работают очень быстро и продолжительное время.
Их ресурс, в условиях беспрерывной работы – примерно 1500 часов, при хорошем натяжении.
На станке для заточки такой ремень будет работать примерно в 1 процент от его заявленной нагрузки.
Ведь для изменения угла нужно сделать всего лишь несколько оборотов регулировочного колеса.
В настоящее время у нас пока нет статистики по их работе именно в нашем изделии.
Можно предположить, что он будет служить очень долгое время.

— минимальный угол заточки 10 градусов на сторону *

Стальное массивное основания (корпус):
Классическая тяжелая устойчивая форма корпуса подрезиненными упорами выполнена из стальной пластины толщиной 10мм.
На пластине установлена дюралевая надстройка для крепления поворотного механизма.

— длина основания 240 мм
— ширина основания 235 мм
— вес пьедестала 4кг

Штанга для абразивов (горизонтальная штанга):
Штанга-держатель абразивов из закаленного полированного стального вала
– диаметр штанги 8 мм
– длина 660 мм (подходит для абразивов длиной до 200 мм).
– на штанге добавлены подпружиненные упоры

Зажимы абразивов в комплекте:
1. Универсальные
– длина 20 мм
– ширина 25 мм
– паз 4 мм

Возможна замена на любые другие из ассортимента сайта, с пересчетом стоимости.

Зажимы абразивов и пружина для сжатия успешно удерживают как бланки с креплением “ласточких хвост, прямоугольные камни и стеклянные бланки.
На штанге предусмотрена стальная площадка для магнитного угломера.

На конце штанги вклеен деревянный окрашенный шар диаметром 30мм.

Мы постоянно работаем над улучшением нашей продукции, поэтому оставляем за собой право изменять технические характеристики, конструкцию, внешний вид устройств, изделий и комплектующих или комплект поставки в любое время без предварительного уведомления.
Такие изменения не налагают на нас дополнительных обязательств.

Видео

Источник

Станок “Линия”

Станок для правильной заточки ножей, с установкой точного угла заточки.

Описание

Идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру.

Усовершенствован механизм скольжения штока. Это дает точилке максимальную точность. Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.

Этот станок оборудован универсальным креплением абразивов.

Параметры станка “Линия “

— длина базы 300 мм
— длина станка с губками 460 мм
— ширина станка 220 мм
— длина штанги для зажима абразивов 8 *660 мм
— угол скоса губок 8 градусов на сторону
— максимальный угол заточки 28 градусов на сторону
* максимальный и минимальный угол заточки станка зависит от ширины и толщины зажатого в губки ножа, а также от толщины абразива.
— максимальная длина клинка для заточки 300 мм
— допуск по углу поворотного механизма – 0,2 градуса.

Комплектация:
— станок с поворотным механизмом №4 «Линия» и системой вертикального перемещения подшипника скольжения горизонтальной штанги
— горизонтальная штанга с универсальными зажимами
— две зажимные губки
— шестигранный ключ

Поворотный механизм
Важнейший узел правильного станка для заточки ножей — поворотный механизм. Предназначен для модернизации или самостоятельной сборки станка для заточки ножей. Изготовлен на станке ЧПУ.

Комплект:
— Линейный подшипник
— Стальной закаленный полированный вал
— Заклинивающая планка с выборкой по длине
— Планка крепления зажимных губок
— Две зажимные губки
— Комплект винтов

Параметры зажимных губок:
— длина 90 мм
— ширина 16 мм
— высота 16 мм – паз 5 мм
— скос губок 8 градусов на сторону
— материал Д16Т

Параметры планки:
— длина 120 мм
— высота 20 мм
— глубина 15 мм
— длина паза для продольного перемещения губок 40 мм
— расстояние между центрами сведенных крайних губок 27 мм
— материал АД31

Алюминиевая база (корпус):
— длина базы 300 мм
— ширина базы 220 мм

В базе предусмотрены отверстия для расширения функционала различными доп. устройствами и зажимами.
Станок прижимается к поверхности струбциной (в комплект не входит).

Штанга для абразивов (горизонтальная штанга):
— штанга стальная для зажима абразивов
— диаметр штанги 8 мм
— длина штанги 660 мм (подходит для абразивов длиной 160 мм).

На конце штанги деревянный шар – ручка диаметром 30мм.

Зажимы абразивов в комплекте:
Универсальные
— длина 20 мм
— ширина 25 мм
— паз 4 мм

Зажимы абразивов и пружина для сжатия успешно удерживают бланки с креплением “ласточкин хвост», прямоугольные камни и стеклянные бланки толщиной 4мм

Возможна замена на любые другие зажимы из ассортимента сайта, с пересчетом стоимости.

Вертикальная система настройки угла:
Система позволяет регулировать угол наклона штанги для зажима абразивов, обеспечивая возможность настройки необходимого для заточки угла. Настройка угла наклона производится при помощи перемещаемой по вертикальной штанге системе с подшипником, фиксирующим горизонтальную штангу для зажима абразивов

— вертикальная штанга из резьбовой шпильки 10*220 (возможно изготовить длиннее)

Мы постоянно работаем над улучшением нашей продукции, поэтому оставляем за собой право изменять технические характеристики, конструкцию, внешний вид устройств, изделий и комплектующих или комплект поставки в любое время без предварительного уведомления.
Такие изменения не налагают на нас дополнительных обязательств

Видео

Источник

Станок “Линия Компакт”

Компактный станок для правильной заточки ножей и ножниц, с установкой точного угла заточки.

Описание

Линия-компакт

Идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру.

Усовершенствован механизм скольжения штока. Это дает точилке максимальную точность. Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.

Этот станок оборудован универсальным креплением абразивов.

Параметры станка “Линия Компакт”
— длина базы 140 мм
— длина станка с губками 300 мм
— ширина станка 300 мм
— длина штанги для зажима абразивов 8 *500 мм
— угол скоса губок 10 градусов на сторону
— максимальный угол заточки 28 градусов на сторону
* максимальный и минимальный угол заточки станка зависит от ширины и толщины зажатого в губки ножа, а также от толщины абразива.
— максимальная длина клинка для заточки 300 мм
— допуск по углу поворотного механизма – 0,2 градуса.

Комплектация:
— станок с поворотным механизмом №4
— горизонтальная штанга с универсальными зажимами
— две зажимные губки
— струбцина
— шестигранный ключ

Поворотный механизм
Важнейший узел правильного станка для заточки ножей — поворотный механизм. Предназначен для модернизации или самостоятельной сборки станка для заточки ножей. Изготовлен на станке ЧПУ. Просто прикрутите его куда вам будет удобно и станок готов! Поворотный механизм можно пересобрать на поперечное направление. Для этого на опорной пластине предусмотрены отверстия.

Комплект:
— Линейный подшипник
— Стальной закаленный полированный вал
— Заклинивающая планка с выборкой по длине
— Планка крепления зажимных губок
— Две зажимные губки
— Комплект винтов

Параметры зажимных губок:
— длина 90 мм
— ширина 16 мм
— высота 16 мм – паз 5 мм
— скос губок 8 градусов на сторону
— материал Д16Т

Параметры планки:
— длина 120 мм
— высота 20 мм
— глубина 15 мм
— длина паза для для продольного перемещения губок 40 мм
— расстояние между центрами сведенных крайних губок 27 мм
— материал АД31

Алюминиевая база (корпус):
— длина базы 140 мм
— ширина базы 300 мм

В базе предусмотрены отверстия для расширения функционала различными доп. устройствами и зажимами.
Станок прижимается к поверхности струбциной (входит в комплект).

Штанга для абразивов (горизонтальная штанга):
— штанга для зажима абразивов из стальной шпильки диаметром 6 мм и анодированной алюминиевой трубки диаметром 8мм
— диаметр штанги 8 мм
— длина штанги 500 мм (подходит для абразивов длиной 160 мм).

На конце штанги деревянный шар – ручка диаметром 30мм.

Зажимы абразивов в комплекте:
Универсальные
— длина 20 мм
— ширина 25 мм
— паз 4 мм

Зажимы абразивов и пружина для сжатия успешно удерживают бланки с креплением “ласточкин хвост», прямоугольные камни и стеклянные бланки толщиной 4мм

Возможна замена на любые другие зажимы из ассортимента сайта, с пересчетом стоимости.

Горизонтальная система:
Горизонтальная система позволяет регулировать угол штанги для зажима абразивов, обеспечивая возможность точной настройки необходимого для заточки угла.

Горизонтальная система представляет собой перемещаемый по горизонтальному валу узел скольжения (каретку).

Вал для горизонтального перемещения каретки закреплен на двух вертикальных штангах, расположенных на ногах (лапах) станка.

— вертикальные штанги 10*180 мм
— вал для горизонтального перемещения каретки 8*290 мм
— парковочный крюк для фиксации горизонтальной штанги для зажима абразивов

Мы постоянно работаем над улучшением нашей продукции, поэтому оставляем за собой право изменять технические характеристики, конструкцию, внешний вид устройств, изделий и комплектующих или комплект поставки в любое время без предварительного уведомления.
Такие изменения не налагают на нас дополнительных обязательств.

Видео

Источник

Точилки КакБритва

На двух вертикальных стальных закаленных штангах скользит на линейных подшипниках каретка. Каретка перемещается вверх и вниз вращением винтов слева и справа, которые находятся на одном валу с зубчатыми колесами.
Зубчатые колеса работают в паре с двумя зубчатыми ремнями. В станке используются сверхпрочные зубчатые ремни GT2 (резиновые со стеклонитью) шириной 6 мм. Такие ремни используются в 3D принтерах и мелких ЧПУ станках.
Каретка снабжена фиксатором, который предотвращает свободное перемещение каретки во время заточки ножа.
На каретке установлен подшипник скольжения для направляющей штанги с диаметром 8 мм.

На двух вертикальных стальных закаленных штангах скользит каретка. Каретка перемещается вверх и вниз вращением винта спереди каретки. На одном валу с винтом установлено зубчатое колесо. Зубчатое колесо работает в паре с зубчатым ремнем. Зубчатый ремень протянут зигзагом сквозь каретку и закреплен концами сверху и снизу системы. Каретка снабжена фиксатором, который предотвращает свободное перемещение каретки во время заточки ножа. На каретке установлен подшипник скольжения для направляющей штанги с диаметром 8мм. В системе “Монолифт” используется зубчатый ремень GT2 (резиновые со стеклонитью \ PU with glassfiber) шириной 6мм. Эти ремни используются в 3D принтерах и мелких ЧПУ станках.

Cтанок “Грань” для заточки ножей с поворотным механизмом, двумя подшипниками, алюминиевый корпус, креплением для камней Apex.

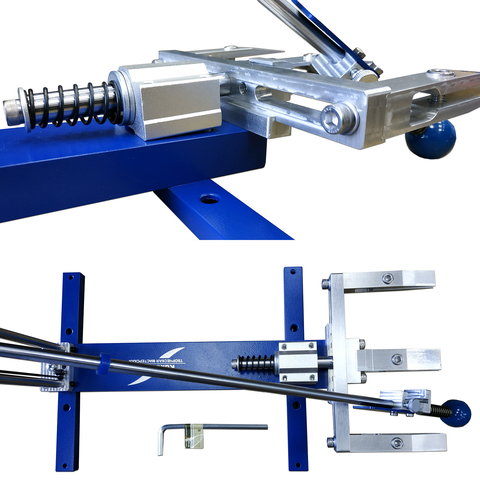

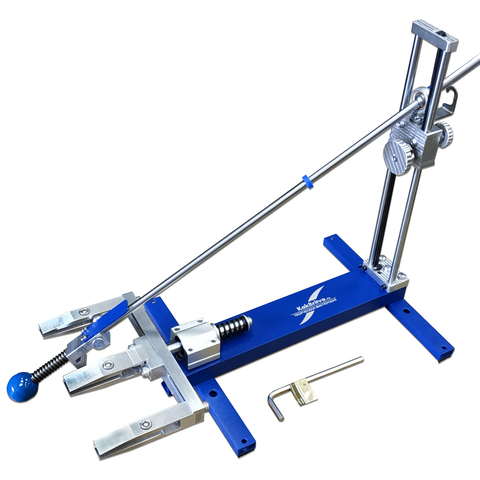

Точилка Штрих-Пьедестал от компании КакБритва включает тяжелую четырехкилограммовую подставку, благодаря которой точилку больше не нужно струбцинировать точилку к столу.

Точилка Грань Комфорт-Пьедестал от компании КакБритва включает тяжелую четырехкилограммовую подставку, благодаря которой точилку больше не нужно струбцинировать точилку к столу.

Точилка идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру. Пьедестальные версии точилок включают тяжелую подставку.

Усовершенствован механизм скольжения штока. Это дает точилке максимальную точность. Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.

Источник
