Стандарты IEEE 802.x

Материал из ПИЭ.Wiki

В 1980 году в институте IEEE был организован комитет 802 по стандартизации локальных сетей, в результате работы которого было принято семейство стандартов IEEE 802-х, которые содержат рекомендации по проектированию нижних уровней локальных сетей. Позже результаты работы этого комитета легли в основу комплекса международных стандартов ISO 8802-1. 5. Эти стандарты были созданы на основе очень распространенных фирменных стандартов сетей Ethernet, ARCnet и Token Ring.

Помимо IEEE в работе по стандартизации протоколов локальных сетей принимали участие и другие организации. Так, для сетей, работающих на оптоволокне, американским институтом по стандартизации ANSI был разработан стандарт FDDI, обеспечивающий скорость передачи данных 100 Мб/с. Работы по стандартизации протоколов ведутся также ассоциацией ЕСМА, которой приняты стандарты ЕСМА-80, 81, 82 для локальной сети типа Ethernet и впоследствии стандарты ЕСМА-89,90 по методу передачи маркера.

Специфика локальных сетей также нашла свое отражение в разделении канального уровня на два подуровня, которые часто называют также уровнями. Канальный уровень (Data Link Layer) делится в локальных сетях на два подуровня:

Уровень LLC отвечает за передачу кадров данных между узлами с различной степенью надежности, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством. На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня.

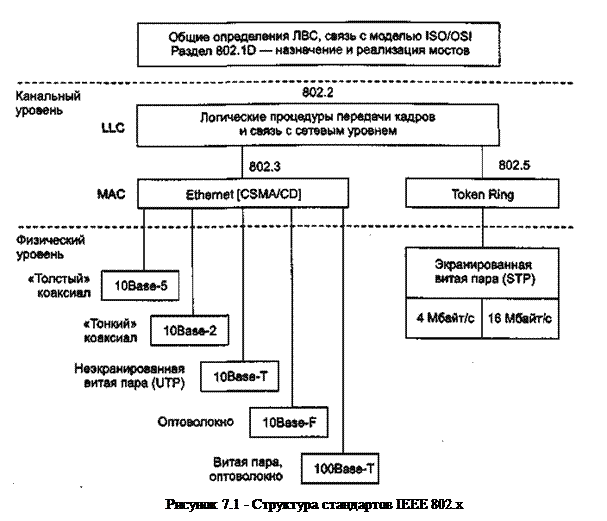

Стандарты IEEE 802 имеют достаточно четкую структуру, приведенную на рис. 1.:

Рис. 1. Структура стандартов IEEE 802.X

Эта структура появилась в результате большой работы, проведенной комитетом 802 по выделению в разных фирменных технологиях общих подходов и общих функций, а также согласованию стилей их описания. В результате канальный уровень был разделен на два упомянутых подуровня. Описание каждой технологии разделено на две части: описание уровня MAC и описание физического уровня. Как видно из рисунка, практически у каждой технологии единственному протоколу уровня MAC соответствует несколько вариантов протоколов физического уровня (на рисунке в целях экономии места приведены только технологии Ethernet и Token Ring, но все сказанное справедливо также и для остальных технологий, таких как ArcNet, FDDI, l00VG-AnyLAN).

Над канальным уровнем всех технологий изображен общий для них протокол LLC, поддерживающий несколько режимов работы, но независимый от выбора конкретной технологии. Стандарт LLC курирует подкомитет 802.2. Даже технологии, стандартизованные не в рамках комитета 802, ориентируются на использование протокола LLC, определенного стандартом 802.2, например протокол FDDI, стандартизованный ANSI.

Особняком стоят стандарты, разрабатываемые подкомитетом 802.1. Эти стандарты носят общий для всех технологий характер. В подкомитете 802.1 были разработаны общие определения локальных сетей и их свойств, определена связь трех уровней модели IEEE 802 с моделью OSI. Но наиболее практически важными являются стандарты 802.1, которые описывают взаимодействие между собой различных технологий, а также стандарты по построению более сложных сетей на основе базовых топологий. Эта группа стандартов носит общее название стандартов межсетевого взаимодействия (internetworking). Сюда входят такие важные стандарты, как стандарт 802. ID, описывающий логику работы моста/коммутатора, стандарт 802.1Н, определяющий работу транслирующего моста, который может без маршрутизатора объединять сети Ethernet и FDDI, Ethernet и Token Ring и т. п. Сегодня набор стандартов, разработанных подкомитетом 802.1, продолжает расти. Например, недавно он пополнился важным стандартом 802.1Q, определяющим способ построения виртуальных локальных сетей VLAN в сетях на основе коммутаторов.

Стандарты 802.3,802.4,802.5 и 802.12 описывают технологии локальных сетей, которые появились в результате улучшений фирменных технологий, легших в их основу. Так, основу стандарта 802.3 составила технология Ethernet, разработанная компаниями Digital, Intel и Xerox (или Ethernet DIX), стандарт 802.4 появился | как обобщение технологии ArcNet компании Datapoint Corporation, а стандарт 802.5 в основном соответствует технологии Token Ring компании IBM.

Более поздние стандарты изначально разрабатывались не одной компанией, а группой заинтересованных компаний, а потом передавались в соответствующий подкомитет IEEE 802 для утверждения. Так произошло с технологиями Fast Ethernet, l00VG-AnyLAN, Gigabit Ethernet. Группа заинтересованных компаний образовывала сначала небольшое объединение, а затем по мере развития работ к нему присоединялись другие компании, так что процесс принятия стандарта носил открытый характер.

Сегодня комитет 802 включает следующий ряд подкомитетов, в который входят как уже упомянутые, так и некоторые другие:

Источник

Структура стандартов IEEE 802.x

В 1980 году в институте IEEE был организован комитет 802 по стандартизации локальных сетей, в результате работы которого было принято семейство стандартов IEEE 802.x, которые содержат рекомендации по проектированию нижних уровней локальных сетей. Позже результаты работы этого комитета легли в основу комплекса международных стандартов ISO 8802-1. 5. Эти стандарты были созданы на основе очень распространенных фирменных стандартов сетей Ethernet, ArcNet и Token Ring.

Помимо IEEE в работе по стандартизации протоколов локальных сетей принимали участие и другие организации. Так, для сетей, работающих на оптоволокне, американским институтом по стандартизации ANSI был разработан стандарт FDDI, обеспечивающий скорость передачи данных 100 Мб/с. Работы по стандартизации протоколов ведутся также ассоциацией ЕСМА, которой приняты стандарты ЕСМА-80, 81, 82 для локальной сети типа Ethernet и впоследствии стандарты ЕСМА-89, 90 по методу передачи маркера.

Стандарты семейства IEEE 802.x охватывают только два нижних уровня семиуровневой модели OSI — физический и канальный. Это связано с тем, что именно эти уровни в наибольшей степени отражают специфику локальных сетей. Старшие же уровни, начиная с сетевого, в значительной степени имеют общие черты как для локальных, так и для глобальных сетей.

Специфика локальных сетей также нашла свое отражение в разделении канального уровня на два подуровня, которые часто называют также уровнями. Канальный уровень (Data Link Layer) делится в локальных сетях на два подуровня: логической передачи данных (Logical Link Control, LLC); управления доступом к среде (Media Access Control, MAC).

Уровень MAC появился из-за существования в локальных сетях разделяемой среды передачи данных. Именно этот уровень обеспечивает корректное совместное использование общей среды, предоставляя ее в соответствии с определенным алгоритмом в распоряжение той или иной станции сети. После того как доступ к среде получен, ею может пользоваться более высокий уровень — уровень LLC, организующий передачу логических единиц данных, кадров информации, с различным уровнем качества транспортных услуг. В современных локальных сетях получили распространение несколько протоколов уровня MAC, реализующих различные алгоритмы доступа к разделяемой среде. Эти протоколы полностью определяют специфику таких технологий, как Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, l00VG- Any LAN.

Уровень LLC отвечает за передачу кадров данных между узлами с различной степенью надежности, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством. На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня.

Протоколы уровней MAC и LLC взаимно независимы — каждый протокол уровня MAC может применяться с любым протоколом уровня LLC, и наоборот.

Эта структура появилась в результате большой работы, проведенной комитетом 802 по выделению в разных фирменных технологиях общих подходов и общих функций, а также согласованию стилей их описания. В результате канальный уровень был разделен на два упомянутых подуровня. Описание каждой технологии разделено на две части: описание уровня MAC и описание физического уровня. Как видно из рисунка, практически у каждой технологии единственному протоколу уровня MAC соответствует несколько вариантов протоколов физического уровня (на рисунке в целях экономии места приведены только технологии Ethernet и Token Ring, но все сказанное справедливо также и для остальных технологий, таких как ArcNet, FDDI, lOOVG-AnyLAN).

Над канальным уровнем всех технологий изображен общий для них протокол LLC, поддерживающий несколько режимов работы, но независимый от выбора конкретной технологии. Стандарт LLC курирует подкомитет 802.2. Даже технологии, стандартизованные не в рамках комитета 802, ориентируются на использование протокола LLC, определенного стандартом 802.2, например протокол FDDI, стандартизованный ANSI. Стандарты IEEE 802 имеют достаточно четкую структуру, приведенную на (рис. 7.1) 802.1.

Особняком стоят стандарты, разрабатываемые подкомитетом 802.1. Эти стандарты носят общий для всех технологий характер. В подкомитете 802.1 были разработаны общие определения локальных сетей и их свойств, определена связь трех уровней модели IEEE 802 с моделью OSI. Но наиболее практически важными являются стандарты 802.1, которые описывают взаимодействие между собой различных технологий, а также стандарты по построению более сложных сетей на основе базовых топологий. Эта группа стандартов носит общее название стандартов межсетевого взаимодействия (internetworking). Сюда входят такие важные стандарты, как стандарт 802.1D, описывающий логику работы моста/коммутатора, стандарт 802.1Н, определяющий работу транслирующего моста, который может без маршрутизатора объединять сети Ethernet и FDDI, Ethernet и Token Ring и т. п.

Сегодня набор стандартов, разработанных подкомитетом 802.1, продолжает расти.

Стандарты 802.3, 802.4, 802,5 и 802.12 описывают технологии локальных сетей, которые появились в результате улучшений фирменных технологий, легших в их основу. Так, основу стандарта 802.3 составила технология Ethernet, разработанная компаниями Digital, Intel и Xerox (или Ethernet DIX), стандарт 802.4 появился как обобщение технологии ArcNet компании Datapoint Corporation, а стандарт 802.5 в основном соответствует технологии Token Ring компании IBM.

Исходные фирменные технологии и их модифицированные варианты — стандарты 802.x в ряде случаев долгие годы существовали параллельно. Например, технология ArcNet так до конца не была приведена в соответствие со стандартом 802.4 (теперь это делать поздно, так как где-то примерно с 1993 года производство оборудования ArcNet было свернуто). Расхождения между технологией Token Ring и стандартом 802.5 тоже периодически возникают, так как компания IBM регулярно вносит усовершенствования в свою технологию и комитет 802.5 отражает эти усовершенствования в стандарте с некоторым запозданием. Исключение составляет технология Ethernet. Последний фирменный стандарт Ethernet DIX был принят в 1980 году, и с тех пор никто больше не предпринимал попыток фирменного развития Ethernet. Все новшества в семействе технологий Ethernet вносятся только в результате принятия открытых стандартов комитетом 802.3.

Более поздние стандарты изначально разрабатывались не одной компанией, а группой заинтересованных компаний, а потом передавались в соответствующий подкомитет IEEE 802 для утверждения. Так произошло с технологиями Fast Ethernet, l00VG- Any LAN, Gigabit Ethernet. Группа заинтересованных компаний образовывала сначала небольшое объединение, а затем по мере развития работ к нему присоединялись другие компании, так что процесс принятия стандарта носил открытый характер.

Сегодня комитет 802 включает следующий ряд подкомитетов, в который входят как уже упомянутые, так и некоторые другие:

802.1 — Internetworking — объединение сетей;

802.2 — Logical Link Control, LLC — управление логической передачей данных;

802.3 — Ethernet с методом доступа CSMA/CD;

802.4 — Token Bus LAN — локальные сети с методом доступа Token Bus;

802.7 — Broadband Technical Advisory Group — техническая консультационная группа по широкополосной передаче; ;»

802.8 — Fiber Optic Technical Advisory Group — техническая консультационная группа по волоконно-оптическим сетям;

802.9 — Integrated Voice and data Networks — интегрированные сети передачи голоса и данных;

802.10 — Network Security — сетевая безопасность;

802.11 — Wireless Networks — беспроводные сети;

802.12 — Demand Priority Access LAN, l00VG- Any LAN — локальные сети с методом доступа по требованию с приоритетами.

При организации взаимодействия узлов в локальных сетях основная роль отводится классическим технологиям Ethernet, Token Ring, FDDI, разработанным более 15 лет назад и основанным на использовании разделяемых сред.

Современной тенденцией является частичный или полный отказ от разделяемых сред: соединение узлов индивидуальными связями (например, в технологии ATM), широкое использование коммутируемых связей и микросегментации. Еще одна важная тенденция — появление полнодуплексного режима работы практически для всех технологий локальных сетей.

Комитет IEEE 802.x разрабатывает стандарты, которые содержат рекомендации для проектирования нижних уровней локальных сетей — физического и канального. Специфика локальных сетей нашла свое отражение в разделении канального уровня на два подуровня — LLC и MAC.

Стандарты подкомитета 802.1 носят общий для всех технологий характер и постоянно пополняются. Наряду с определением локальных сетей и их свойств, стандартами межсетевого взаимодействия, описанием логики работы моста/коммутатора к результатам работы комитета относится и стандартизация сравнительно новой технологии виртуальных локальных сетей VLAN.

Подкомитет 802.2 разработал и поддерживает стандарт LLC. Стандарты 802.3, 802.4, 802.5 описывают технологии локальных сетей, которые появились в результате улучшений фирменных технологий, легших в их основу, соответственно Ethernet, ArcNet, Token Ring.

Более поздние стандарты изначально разрабатывались не одной компанией, а группой заинтересованных компаний, а потом передавались в соответствующий подкомитет IEEE 802 для утверждения.

В последние несколько лет наметилось движение к отказу от разделяемых сред передачи данных в локальных сетях и переходу к применению активных коммутаторов, к которым конечные узлы присоединяются индивидуальными линиями связи. В чистом виде такой подход предлагается в технологии АТМ (Asynchronous Transfer Mode), а в технологиях, носящих традиционные названия с приставкой switched (коммутируемый): switched Ethernet, switched Token Ring, switched FDDI, обычно используется смешанный подход, сочетающий разделяемые и индивидуальные среды передачи данных. Чаще всего конечные узлы соединяются в небольшие разделяемые сегменты с помощью повторителей, а сегменты соединяются друг с другом с помощью индивидуальных коммутируемых связей.

Существует и достаточно заметная тенденция к использованию в традиционных технологиях так называемой микросегментации, когда даже конечные узлы сразу соединяются с коммутатором индивидуальными каналами. Такие сети получаются дороже разделяемых или смешанных, но производительность их выше.

В полнодуплексном режиме сетевой адаптер может одновременно передавать свои данные в сеть и принимать из сети чужие данные. Такой режим несложно обеспечивается при прямом соединение с мостом/коммутатором или маршрутизатором, так как вход и выход каждого порта такого устройства работают независимо друг от друга, каждый со своим буфером кадров.

Источник

Какие уровни модели эмвос охватывает стандарт ieee 802 х

Уровень LLC отвечает за передачу кадров данных между узлами с различной степенью надежности, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством. На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня.

Стандарты IEEE 802 имеют достаточно четкую структуру, приведенную на рис.1:

Рис.1 Структкра стандартов IEEE 802

Эта структура появилась в результате большой работы, проведенной комитетом 802 по выделению в разных фирменных технологиях общих подходов и общих функций, а также согласованию стилей их описания. В результате канальный уровень был разделен на два упомянутых подуровня. Описание каждой технологии разделено на две части: описание уровня MAC и описание физического уровня. Как видно из рисунка, практически у каждой технологии единственному протоколу уровня MAC соответствует несколько вариантов протоколов физического уровня (на рисунке в целях экономии места приведены только технологии Ethernet и Token Ring, но все сказанное справедливо также и для остальных технологий, таких как ArcNet, FDDI, l00VG-AnyLAN).

Над канальным уровнем всех технологий изображен общий для них протокол LLC, поддерживающий несколько режимов работы, но независимый от выбора конкретной технологии. Стандарт LLC курирует подкомитет 802.2. Даже технологии, стандартизованные не в рамках комитета 802, ориентируются на использование протокола LLC, определенного стандартом 802.2, например протокол FDDI, стандартизованный ANSI.

Особняком стоят стандарты, разрабатываемые подкомитетом 802.1. Эти стандарты носят общий для всех технологий характер. В подкомитете 802.1 были разработаны общие определения локальных сетей и их свойств, определена связь трех уровней модели IEEE 802 с моделью OSI. Но наиболее практически важными являются стандарты 802.1, которые описывают взаимодействие между собой различных технологий, а также стандарты по построению более сложных сетей на основе базовых топологий. Эта группа стандартов носит общее название стандартов межсетевого взаимодействия (internetworking). Сюда входят такие важные стандарты, как стандарт 802. ID, описывающий логику работы моста/коммутатора, стандарт 802.1Н, определяющий работу транслирующего моста, который может без маршрутизатора объединять сети Ethernet и FDDI, Ethernet и Token Ring и т. п. Сегодня набор стандартов, разработанных подкомитетом 802.1, продолжает расти. Например, недавно он пополнился важным стандартом 802.1Q, определяющим способ построения виртуальных локальных сетей VLAN в сетях на основе коммутаторов.

Стандарты 802.3,802.4,802.5 и 802.12 описывают технологии локальных сетей, которые появились в результате улучшений фирменных технологий, легших в их основу. Так, основу стандарта 802.3 составила технология Ethernet, разработанная компаниями Digital, Intel и Xerox (или Ethernet DIX), стандарт 802.4 появился | как обобщение технологии ArcNet компании Datapoint Corporation, а стандарт 802.5 в основном соответствует технологии Token Ring компании IBM.

Более поздние стандарты изначально разрабатывались не одной компанией, а группой заинтересованных компаний, а потом передавались в соответствующий подкомитет IEEE 802 для утверждения. Так произошло с технологиями Fast Ethernet, l00VG-AnyLAN, Gigabit Ethernet. Группа заинтересованных компаний образовывала сначала небольшое объединение, а затем по мере развития работ к нему присоединялись другие компании, так что процесс принятия стандарта носил открытый характер.

Источник

Какие уровни модели эмвос охватывает стандарт ieee 802 х

Стандарты серии IEEE 802.

Рис.1 соответствие эталонных моделей OSI и IEEE 802

На физическом уровне модели IEEE 802 специфицируются также и различные типы носителей, то есть среда передачи, что не входит в определение физического уровня эталонной модели OSI.
В спецификации IEEE 802 канальный уровень (DLC) разделяется на уровень управления логическим каналом (Logical Link Control, LLC) и уровень управления доступом к носителю (Media Access Control, MAC).

Форматы кадров ETHERNET
В процессе развития Ethernet и стандарта IEEE 802.3 было предложено 4 формата кадров. В 1980 году консорциум трёх фирм DEC, Intel, Xerox представил на рассмотрение комитета 802.3 свою версию стандарта Ethernet (тип кадра Ethernet DIX), но комитет принял стандарт, отличающийся деталями (в том числе и форматом кадра) от предложения DIX (тип кадра 802.3/LLC). Novell, являющаяся в то время лидером сетевой индустрии в области персональных компьютеров, предложила свой формат кадра (Raw 802.3 или сырой кадр NetWare). Четвёртый вариант был предложен комитетом 802.2 для ликвидации недостатков формата кадра 802.3/LLC и приведение всех форматов кадров к общему знаменателю (тип кадра Ethernet SNAP).
Каждый кадр начинается с преамбулы (Preamble) Длиной 7 байт, заполненной шаблоном 010101010 (для синхронизации источника и получателя). После преамбулы идёт байт начального ограничителя кадра (Start of Frame Delimiter, SFD), содержащий последовательность 0b10101011 и указывающий на начало собственно кадра.
Далее идут поля адресов получателя (Destination Address, DA) и источника (Source Address, SA). В Ethernet используют 48-битные адреса MAC-уровня IEEE.
Следующее поле имеет разный смысл и разную длину в зависимости от типа кадра.
Далее идёт поле данных (Data). Если длина поля данных недостаточна для получения минимальной длины кадра, то вводится дополнительное поле заполнения (Padding), призванное обеспечить минимальную длину кадра.
В конце кадра идёт 32-битное поле контрольной суммы (Frame Check Sequence, FCS). Контрольная сумма вычисляется по алгоритму CRC-32.
Размер кадра Ethernet от 64 до 1518 байт (без учёта преамбулы, но с учётом поля контрольной суммы) (рис. 2).

Рис. 2. Формат кадра Ethernet

Рис.3. Формат кадров 802.4.

Таблица 1. Коды поля FC

Станции получают доступ к шине в результате соревновательной процедуры, называемой “окно откликов”. Окно откликов представляет собой временной интервал, равный по длительности одному системному такту, который в свою очередь равен времени распространения сигнала по шине. Это время отсчитывается от момента окончания передачи кадра управления. В течение этого времени станция-инициатор ожидает отклика от других станций. Любая станция сети, будучи владельцем маркера, может запустить этот процесс с помощью посылки кадра поиск следующей станции. Запросы на подключение осуществляются путем отправки пакета установка следующей станции, в поле данных которого записывается адрес станции, запрашивающей доступ к шине. Адрес следующей соседней станции меньше адреса станции-отправителя (маркер движется в направлении убывания адресов). Обычно посылается кадр с одним окном откликов. При этом запросы могут посылать станции с адресами не меньше, чем адрес ближайшего соседа. Если процесс инициализирован станцией с наименьшим номером, то посылается пакет с двумя окнами откликов, одно для станции с номером меньше, чем у предшественника, другое с адресом больше чем у предшественника. После этого станция ждет ответа в течение одного такта. Если ответа нет, маркер передается следующей станции. Если же получен один ответ, инициализируется подключение станции с помощью пакета установка следующей станции. При получении более одного отклика возникает конфликт, для разрешения которого посылается пакет разрешение конфликта с четырьмя окнами. Станции заносят свои запросы в окна в соответствии с первыми двумя битами своего адреса. Если попытка разрешить конфликт при этом не удалась, пакет отсылается повторно. В новой попытке участвуют только станции, участвовавшие в первом раунде, а для сравнения используются уже следующие два бита адреса. Процедура может завершиться подключением одной из станций или исчерпыванием числа попыток.
Станция может отключиться от сети в любое время, но это вызовет инициализацию системы и временное нарушение работы сети. Поэтому для отключения от сети станция должна дождаться получения маркера, после чего она шлет пакет типа установка следующей станции, в поле данных которого находится адрес ее преемника. Если держатель маркера получит пакет, показывающий наличие в сети еще одного владельца маркера, он уничтожает свой маркер и переходит в режим ожидания. Получив маркер, станция должна начать передачу данных или передать его следующей станции. После передачи маркера станция в течение одного цикла прослушивает сеть, чтобы убедиться в активности своего преемника. Если преемник не посылает ничего в течении секунды, станция повторяет передачу маркера. Если и это не помогает, то посылается пакет «кто следующий?» с адресом преемника в поле данных и тремя окнами откликов. Если станция обнаруживает в поле данных адрес своего предшественника, она посылает кадр типа установка следующей станции по адресу отправителя. В отсутствии кадра установка следующей станции станция посылает такой пакет самой себе с двумя окнами для выявления активных сетевых устройств.
При обнаружении потери маркера запускается процедура инициализации сети, при этом посылается пакет требование маркера. Станция, пославшая запрос, прослушивает шину и при обнаружении сетевой активности выбывает из соревнования (имеется станция с большим, чем у нее адресом). В сети определено 4 класса обслуживания (6, 4, 2, 0). Станция может передавать данные класса 6 в течение допустимого времени удержания маркера THT (для класса 6). При M станций в сети максимальное время ожидания будет равно THT*M. По завершении передачи данных класса 6 (или если они не передавались вовсе) можно передавать данные класса 4. Аналогично определено время обращения маркера для классов 4, 2 и 0.

Рис. 4.Топология сети Token Ring

Периферийные ЭВМ подключаются к блокам msau по схеме звезда, а сами MSAU соединены друг с другом по кольцевой схеме. Возможна реализация схемы звезда и иным способом, показанным на рис. 5. Здесь объединяющую функцию выполняет блок концентратора.

Рис. 5. Реализация Token Ring по схеме звезда

Концентратор может шунтировать каналы, ведущие к ЭВМ, с помощью специальных реле при ее отключении от питания. Аналогичную операцию может выполнить и блок msau. Управление сетью возлагаются на пять функциональных станций, определенных протоколом. Некоторые контрольные функции выполняются аппаратно, другие реализуются с помощью загружаемого программного обеспечения. Каждая из функциональных станций имеет свои логические (функциональные) адреса. Функциональные станции должны реагировать как на эти функциональные, так и на свои собственные аппаратные адреса. В сети используются кадры управления доступом к среде (УДС, код типа кадра = 00) и информационные кадры (код типа кадра =01). Имеется 25 разновидностей УДС-кадров(Управление доступом). Сюда входят кадры инициализации, управления средой, сообщения об ошибках и кадры управления рабочими станциями. Общий формат заголовка кадра Token Ring представлен на рис. 6. Размер поля данных, следующего за адресом отправителя, может иметь произвольную длину, в том числе и нулевую. В это поле может быть вложен пакет другого протокола, например, LLC.

Рис. 6. Формат информационного кадра для IEEE 802.5

В начале поля данных может размещаться LLC-заголовок, который содержит в себе 3-8 байт. Собственно этот заголовок, да поле управления кадром и отличают информационный кадр от кадра управления доступом (рис.7).

Рис. 7. Формат кадра управления доступом для IEEE 802.5 (цифрами обозначены размеры полей в байтах) Вслед за адресом отправителя следует информация управления доступом к среде. Кадры управления доступом служат исключительно для целей управления сетью и не передаются через бриджи и маршрутизаторы. Управляющая информация включает в себя основной вектор и несколько субвекторов. Основной вектор задает тип УДС-кадра (или команду) и типы (или классы) станций отправителя и получателя, всего 4 байта. Субвекторы содержат информацию об адресе соседа-предшественника, номер физического отвода кабеля и пр.

Узлы RPR имеют модули измерения (счетчики байт), которые контролируют информационный поток станции и транзитные потоки. Результаты этих измерений используются алгоритмом справедливого распределения ресурсов полосы пропускания (fairness algorithm) для вычисления параметров управляющего сигнала, направляемого вышестоящим узлам для дросселирования их потоков. Узлы, которые получают такие сообщения, используют полученные данные совместно с локальной информацией для управления контроллерами входных потоков.
